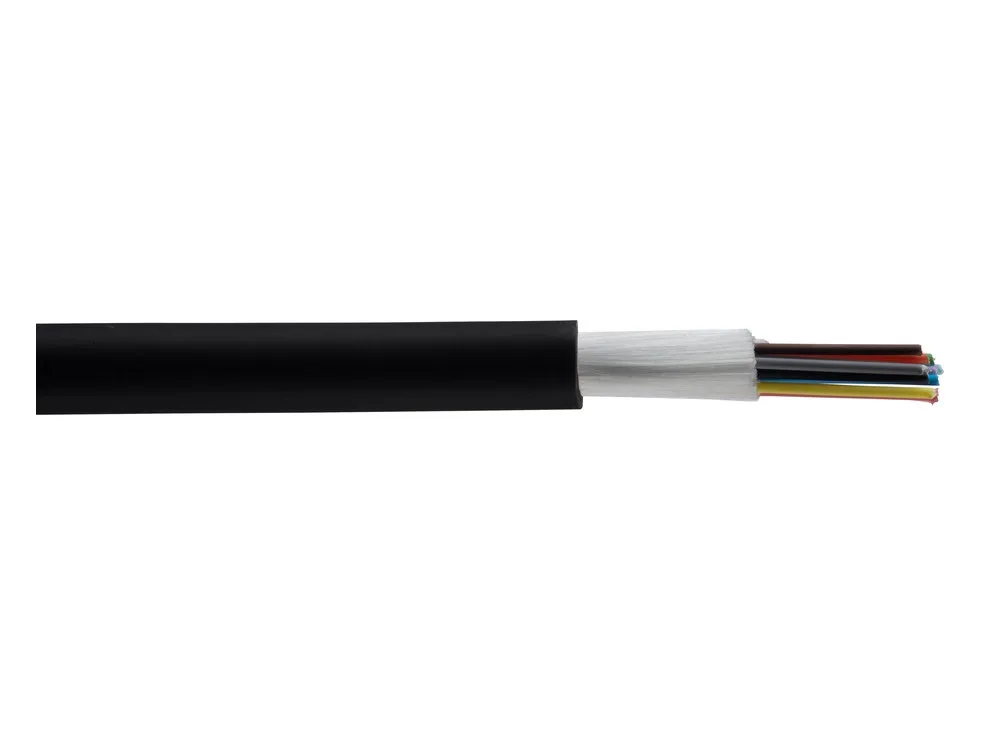

Cáp quang Panduit FLKLX12 multimode OM3 12 sợi, ảnh sản phẩm dòng Opti-Core của hãng

Cáp quang Sản phẩm chính hãng

Cáp quang Multimode 12FO OM3 Panduit FLKLX12

Mã: FLKLX12Cáp quang Multimode Cáp quang OM3

Cáp quang Opti-Core 12 sợi multimode OM3 50/125 µm, sợi bọc chặt 900 µm, vỏ LSZH màu đen 6,6 mm, toàn điện môi, đi được trong nhà và ngoài trời — phân phối bởi Hợp Nhất Group

Giá bán 58.000 ₫ Giá để tham khảo, gửi Email để có giá tốt nhất

Số lượng sản phẩm

Nhận báo giá qua Emailinfo@hopnhat.com.vn

Chat Zalo gửi yêu cầu

Gửi Email hoặc Zalo, Hợp Nhất gửi báo giá chi tiết qua Email trong ngày làm việc.

Hướng dẫn mua hàng

Mới 100%, đầy đủ giấy tờ CO/CQ
Bảo hành chính hãng · Còn hàng
Giao hàng toàn quốc các ngày trong tuần
Hỗ trợ kỹ thuật và tư vấn 24/7

Nhận báo giá · Email / Zalo / Hotline

Thông số sản phẩm

Dòng sản phẩm: Cáp quang Opti-Core trong nhà/ngoài trời, sợi bọc chặt
Hãng sản xuất: Panduit
Mã sản phẩm: FLKLX12
Phân phối: Hợp Nhất Group
Tình trạng: Mới 100%
Bảo hành: Chính hãng
Trạng thái: Còn hàng
Giao hàng: Toàn quốc
Hỗ trợ kỹ thuật: 24/7

Datasheet Cáp quang Multimode 12FO OM3 Panduit FLKLX12Tài liệu kỹ thuật của sản phẩm này

Cáp quang Multimode 12FO OM3 Panduit FLKLX12

Tổng quan sản phẩm

Cáp quang Panduit FLKLX12: 12 sợi OM3 cho trong nhà và ngoài trời

FLKLX12 là cáp quang 12 sợi (12FO) multimode OM3 50/125 µm của Panduit, dòng Opti-Core Indoor/Outdoor. Hãng mô tả đây là cáp 12 sợi trong nhà/ngoài trời kiểu bọc chặt, đạt cấp LSZH, với các sợi đệm 900 µm. Cáp toàn điện môi, không giáp, vỏ đen; đường kính ngoài danh định 6,6 mm và khối lượng 53 kg/km theo spec sheet FBSP230.

Mười hai sợi trong một vỏ là cỡ lớn nhất của dòng còn giữ mức lực kéo 660 N khi lắp đặt và 200 N khi vận hành; từ bản 24 sợi trở lên, spec sheet nâng hai mức này lên 1320 N và 400 N.

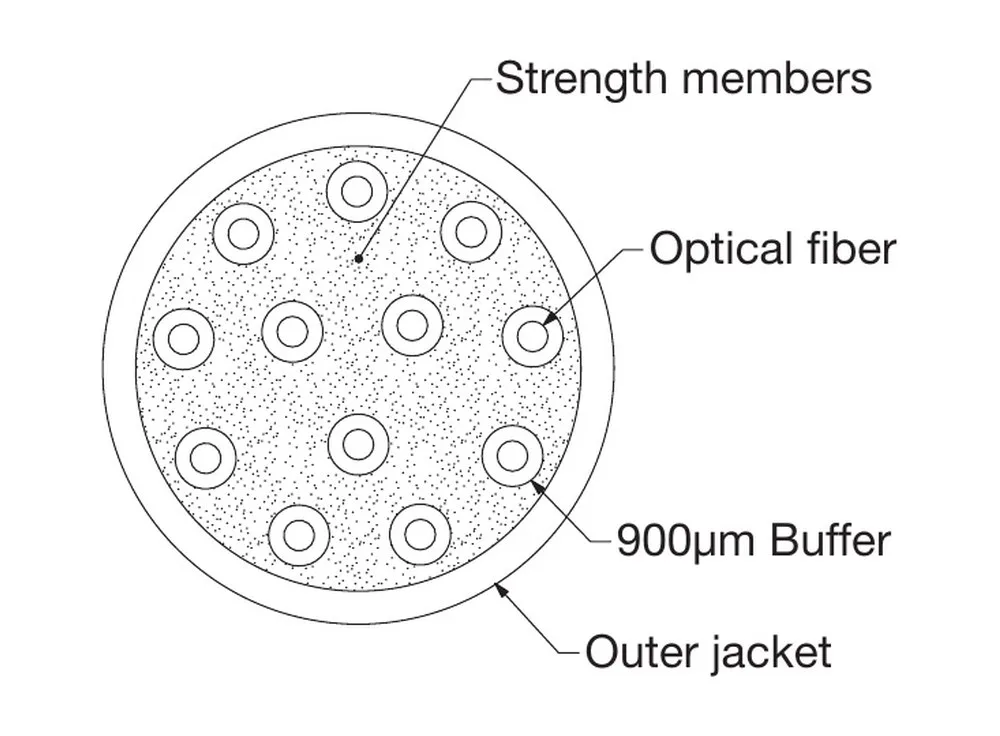

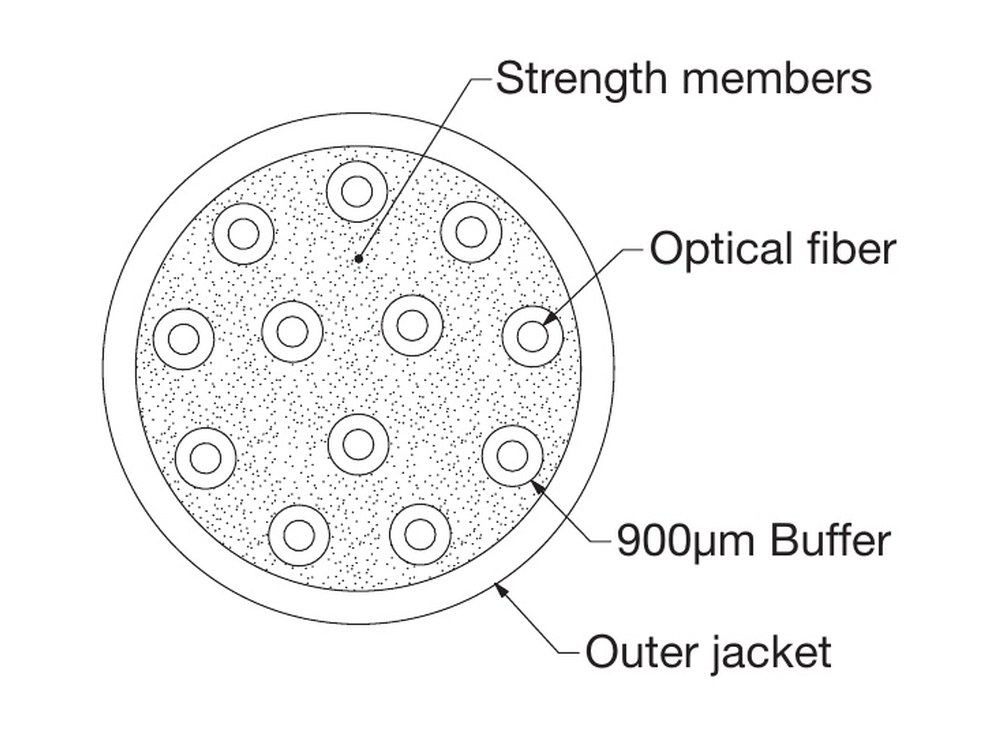

Sơ đồ mặt cắt cáp Opti-Core bọc chặt trong line card: phần tử chịu lực, sợi quang, lớp đệm 900 µm, vỏ ngoài

Cấu trúc cáp Opti-Core trong nhà/ngoài trời sợi bọc chặt: phần tử chịu lực, sợi quang, lớp đệm 900 µm, vỏ ngoài (ảnh: line card Panduit D-FBLC3).

Mười hai màu sợi theo thứ tự của Panduit

Spec sheet FBSP230 quy định thứ tự màu để nhận biết sợi khi hàn nối hoặc lắp đầu nối. Với FLKLX12, đủ một bộ 12 màu:

Sợi	Màu	Sợi	Màu
1	Xanh dương (Blue)	7	Đỏ (Red)
2	Cam (Orange)	8	Đen (Black)
3	Xanh lá (Green)	9	Vàng (Yellow)
4	Nâu (Brown)	10	Tím (Violet)
5	Xám (Slate)	11	Hồng (Pink)
6	Trắng (White)	12	Xanh ngọc (Aqua)

Sợi OM3 và mức suy hao hãng công bố

Sợi OM3 50/125 µm của FLKLX12 có suy hao tối đa 3,5 dB/km tại 850 nm và 1,5 dB/km tại 1300 nm. Panduit xếp sợi OM3, OM4 của dòng này vào loại tối ưu cho laser, hỗ trợ ứng dụng 10 Gb/s và tương thích ngược với hệ thống multimode 50 µm sẵn có. Phần đặc tả của spec sheet ghi các lựa chọn sợi OS2, OM3, OM4 cho truyền dẫn mạng từ 10 Gb/s trở lên.

Bản LSZH và bản riser

Ký tự thứ tư trong mã cho biết cấp chống cháy của vỏ: “L” là LSZH, “R” là riser. Line card D-FBLC3 xếp FLKRX12 là bản riser cùng 12 sợi OM3 của FLKLX12. Theo phần hướng dẫn cấp chống cháy trong line card, cáp riser không dẫn điện (OFNR) thường được yêu cầu khi đi giữa các tầng qua giếng kỹ thuật đứng; còn cáp LSZH không chứa hợp chất gốc halogen nên khi cháy không sinh khói độc ăn mòn như cáp vỏ PVC. Spec sheet ghi vỏ của dòng cáp tuân theo chuẩn UL cho bản riser và chuẩn IEC cho bản LSZH; với FLKLX12 là IEC 61034, IEC 60754-2 và IEC 60332.

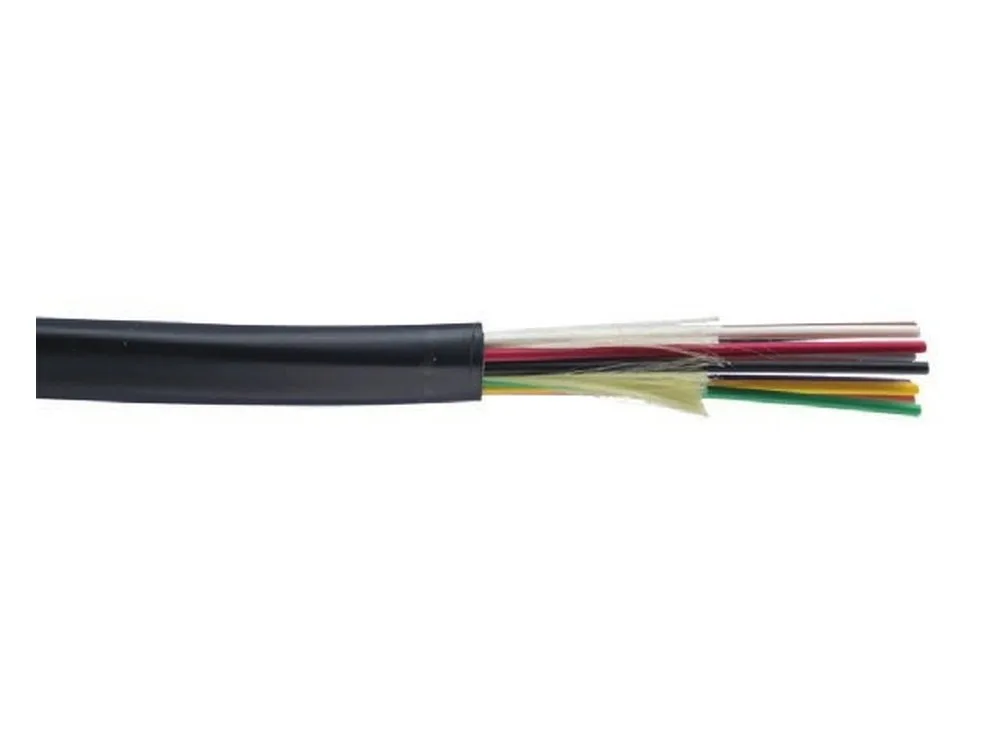

Cáp quang Opti-Core trong nhà/ngoài trời sợi bọc chặt, ảnh trong line card cáp quang Panduit D-FBLC3

Cáp Opti-Core trong nhà/ngoài trời với sợi bọc chặt 900 µm (ảnh: line card Panduit).

Kết cuối bằng đầu SC OptiCam

Lớp đệm 900 µm giúp sợi dễ cầm, dễ tuốt và lắp đầu nối ngay tại công trình. Line card của Panduit có mục đầu nối SC OptiCam đánh bóng sẵn cho sợi 50/125 µm tối ưu laser OM3/OM4: FSC2MCXAQ (simplex) và FSC2DMCXAQ (duplex), vỏ đầu màu đen, thân và chụp màu aqua, mặt PC, suy hao chèn trung bình 0,3 dB, suy hao phản xạ trên 26 dB; đầu simplex ghép thành duplex bằng kẹp FSCCLIP-L. Hãng nêu đầu OptiCam có mặt sợi đánh bóng sẵn tại nhà máy nên bỏ được bước đánh bóng tại chỗ, và có khả năng kết cuối lại (đã được cấp bằng sáng chế) cho tỷ lệ đạt gần 100 %.

Ứng dụng của FLKLX12

Trục mạng LAN và trục trong trung tâm dữ liệu.
Tuyến giữa các phòng viễn thông, đi trong ống hoặc trên khay cáp.
Khu vực cáp vào tòa nhà và tuyến nối giữa các tòa nhà, nhờ kết cấu toàn điện môi.

Cáp chịu nhiệt độ vận hành −20 °C đến 60 °C, lắp đặt 0 °C đến 50 °C; bán kính uốn tối thiểu bằng 20 lần đường kính khi lắp đặt và 10 lần khi vận hành; mẫu 3 m không rò nước sau 24 giờ.

FLKLX12 so với hai mã 12 sợi khác của dòng

Mã	Loại sợi	Suy hao tối đa	Đường kính / khối lượng
FLKLX12	OM3 50/125 µm	3,5 dB/km @850 nm; 1,5 dB/km @1300 nm	6,6 mm / 53 kg/km
FLKLZ12	OM4 50/125 µm	2,8 dB/km @850 nm; 1,0 dB/km @1300 nm	6,6 mm / 53 kg/km
FLKL912	OS2 9/125 µm (G.652.D)	0,7 dB/km @1310 nm và @1550 nm	6,6 mm / 53 kg/km

Số liệu theo spec sheet FBSP230; FLKLZ12 là mã duy nhất trong dòng được hãng ghi mức suy hao riêng.

Mua cáp quang FLKLX12 tại Hợp Nhất

FLKLX12 có trong nhóm cáp quang multimode, mục cáp quang OM3 thuộc danh mục cáp quang của Hợp Nhất. Tuyến ít sợi hơn có thể xem cáp quang 6 sợi OM3 Panduit FLKLX06. Hàng chính hãng có CO, CQ, giao toàn quốc các ngày trong tuần. Giá trên trang để tham khảo; anh chị gửi chiều dài cần dùng qua Email hoặc Zalo, Hợp Nhất gửi báo giá chi tiết qua Email trong ngày làm việc. Spec sheet FBSP230 tải tại nút Datasheet.

Cáp quang Multimode 12FO OM3 Panduit FLKLX12 catalogue datasheet specs

Thông số kỹ thuật

Thông số theo hãng sản xuất
Mã sản phẩm	FLKLX12
Dòng sản phẩm	Opti-Core Indoor/Outdoor All-Dielectric Tight Buffered Fiber Cable (Panduit)
Loại cáp	Cáp quang trong nhà/ngoài trời, sợi bọc chặt, toàn điện môi, không giáp
Loại sợi	Multimode OM3 50/125 µm (tối ưu cho laser)
Số sợi	12
Đệm sợi	900 µm bọc chặt
Suy hao tối đa	3,5 dB/km @850 nm; 1,5 dB/km @1300 nm
Vỏ	LSZH, màu đen, chậm cháy, ổn định UV, chịu nước và hơi ẩm
Đường kính ngoài danh định	6,6 mm
Khối lượng	53 kg/km
Lực kéo tối đa	660 N (lắp đặt, ngắn hạn); 200 N (vận hành, dài hạn)
Lực nén	1000 N/cm
Bán kính uốn tối thiểu	20 × đường kính ngoài khi lắp đặt; 10 × khi vận hành
Dải nhiệt độ	Lưu kho −25 °C đến 70 °C; lắp đặt 0 °C đến 50 °C; vận hành −20 °C đến 60 °C
Chống thấm dọc	Phần tử trương nở chặn nước; mẫu 3 m không rò sau 24 giờ
Màu sợi	Xanh dương, cam, xanh lá, nâu, xám, trắng, đỏ, đen, vàng, tím, hồng, aqua
Tiêu chuẩn	Telcordia GR-409-CORE; ISO 11801; IEC 60332; IEC 61034 và IEC 60754-2; RoHS
Bản riser cùng loại	FLKRX12
Mã UPC	07498385955
Tài liệu hãng	Spec sheet FBSP230 (8/2023); line card D-FBLC3

Datasheet Cáp quang Multimode 12FO OM3 Panduit FLKLX12Tài liệu kỹ thuật của hãng

Những câu hỏi thường gặp trước khi mua hàng

Cáp quang FLKLX12 có bao nhiêu sợi, loại sợi gì?

Trả lời: FLKLX12 có 12 sợi multimode OM3 50/125 µm, mỗi sợi bọc chặt 900 µm. Trang sản phẩm Panduit mô tả đây là cáp 12 sợi trong nhà/ngoài trời kiểu bọc chặt, vỏ LSZH.

Đường kính ngoài của cáp FLKLX12 là bao nhiêu?

Trả lời: Spec sheet FBSP230 ghi bản 12 sợi có đường kính ngoài danh định 6,6 mm và khối lượng 53 kg/km; lực kéo tối đa 660 N khi lắp đặt và 200 N khi vận hành.

Thứ tự màu 12 sợi trong FLKLX12 thế nào?

Trả lời: Theo spec sheet: 1 xanh dương, 2 cam, 3 xanh lá, 4 nâu, 5 xám, 6 trắng, 7 đỏ, 8 đen, 9 vàng, 10 tím, 11 hồng, 12 aqua (xanh ngọc).

FLKLX12 khác FLKLZ12 ở điểm nào?

Trả lời: FLKLX12 dùng sợi OM3, suy hao tối đa 3,5 dB/km @850 nm và 1,5 dB/km @1300 nm. FLKLZ12 dùng sợi OM4, spec sheet ghi riêng mức 2,8 dB/km @850 nm và 1,0 dB/km @1300 nm. Hai mã cùng đường kính 6,6 mm.

FLKLX12 có bản vỏ riser không?

Trả lời: Có. Line card D-FBLC3 của Panduit liệt kê FLKRX12 là bản riser cùng 12 sợi OM3; ký tự thứ tư trong mã là L cho vỏ LSZH và R cho vỏ riser.

Đầu nối SC nào của Panduit lắp được trên sợi OM3 tại công trình?

Trả lời: Line card D-FBLC3 liệt kê đầu SC OptiCam đánh bóng sẵn cho sợi 50/125 µm OM3/OM4: FSC2MCXAQ (simplex) và FSC2DMCXAQ (duplex), suy hao chèn trung bình 0,3 dB, suy hao phản xạ trên 26 dB.
