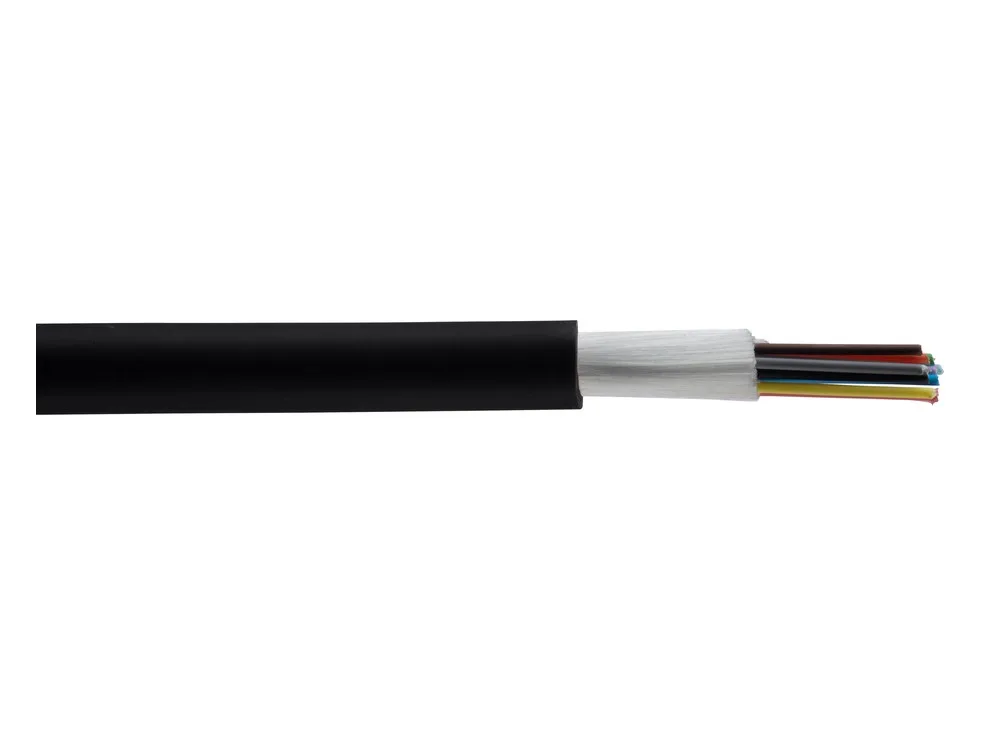

Cáp quang Multimode 6FO OM3 Panduit FLKLX06

FLKLX06 là cáp quang gì?

FLKLX06 là cáp quang Panduit 6 sợi multimode OM3, lõi/vỏ sợi 50/125 µm, thuộc dòng Opti-Core dùng chung cho trong nhà và ngoài trời. Trang sản phẩm của hãng mô tả đây là cáp 6 sợi đạt cấp vỏ ít khói, không halogen (LSZH), với các sợi được bọc đệm 900 µm. Cáp không có lớp giáp, vỏ màu đen; spec sheet FBSP230 cho bản 6 sợi đường kính ngoài 5,3 mm và nặng 32 kg mỗi km.

Trong mã FLKLX06, chữ “X” ở vị trí thứ năm là ký hiệu Panduit dành cho sợi multimode OM3 50/125 µm; “FL” chỉ cáp quang khu vực châu Á – Thái Bình Dương, “K” là kết cấu bọc chặt toàn điện môi, “L” là vỏ LSZH và “06” là 6 sợi. Đổi “X” thành “Z” sẽ ra bản OM4 cùng số sợi, đổi thành “9” sẽ ra bản singlemode OS2.

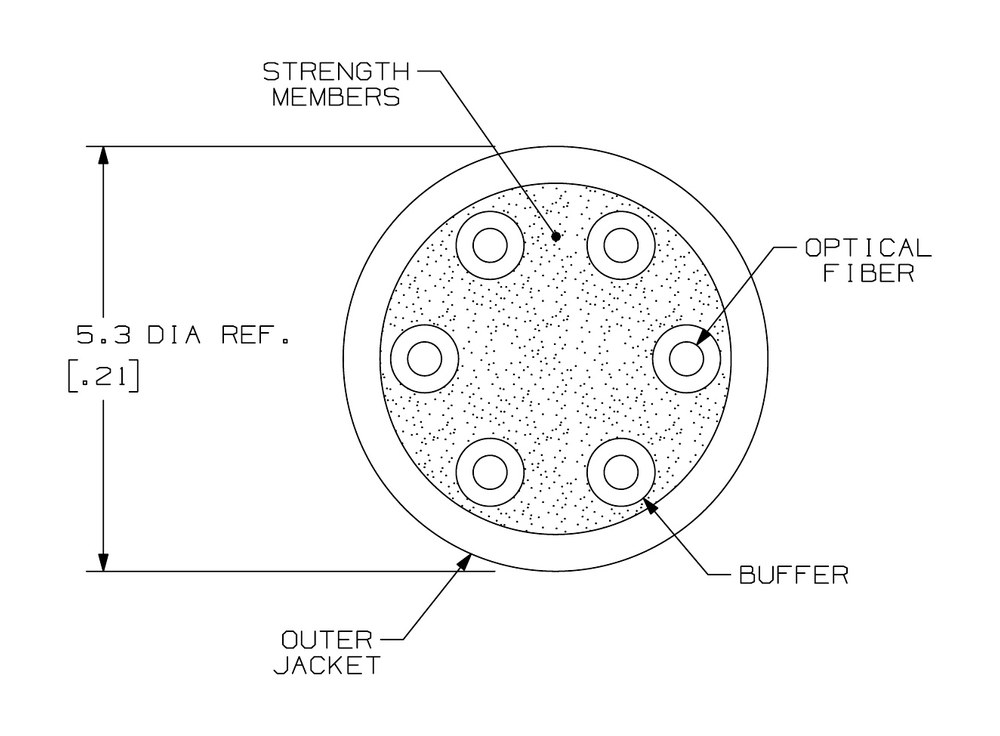

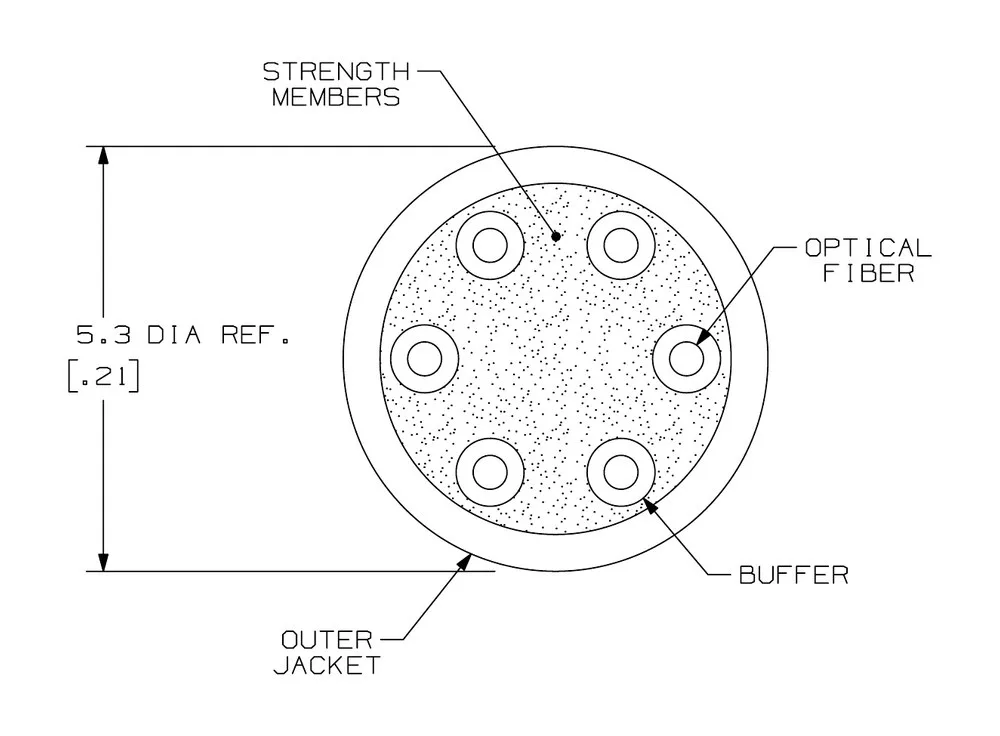

Bản vẽ M02055KB-DC áp dụng cho cáp 4 và 6 sợi, trong đó có FLKLX06 (ảnh: Panduit).

Sợi OM3 tối ưu cho laser

Spec sheet FBSP230 nêu sợi OM3 và OM4 của dòng cáp là sợi “tối ưu cho laser” (laser optimized) chất lượng cao, hỗ trợ ứng dụng 10 Gb/s mà vẫn tương thích với các hệ thống multimode 50 µm đang có. Suy hao tối đa hãng công bố cho sợi OM3 của FLKLX06 là 3,5 dB/km ở bước sóng 850 nm và 1,5 dB/km ở 1300 nm. Bản vẽ M02055KB-DC của Panduit ghi cùng hai mức suy hao này cho nhóm cáp multimode 4 và 6 sợi.

Phần đặc tả chung của spec sheet ghi họ cáp Opti-Core có từ 4 đến 72 sợi; tuy vậy theo bảng đặt mã, các bản 48 và 72 sợi chỉ có loại OS2. Với sợi OM3, line card D-FBLC3 liệt kê bản LSZH gồm FLKLX04, FLKLX06, FLKLX08, FLKLX12 và FLKLX24.

Cấu trúc cáp và vỏ LSZH

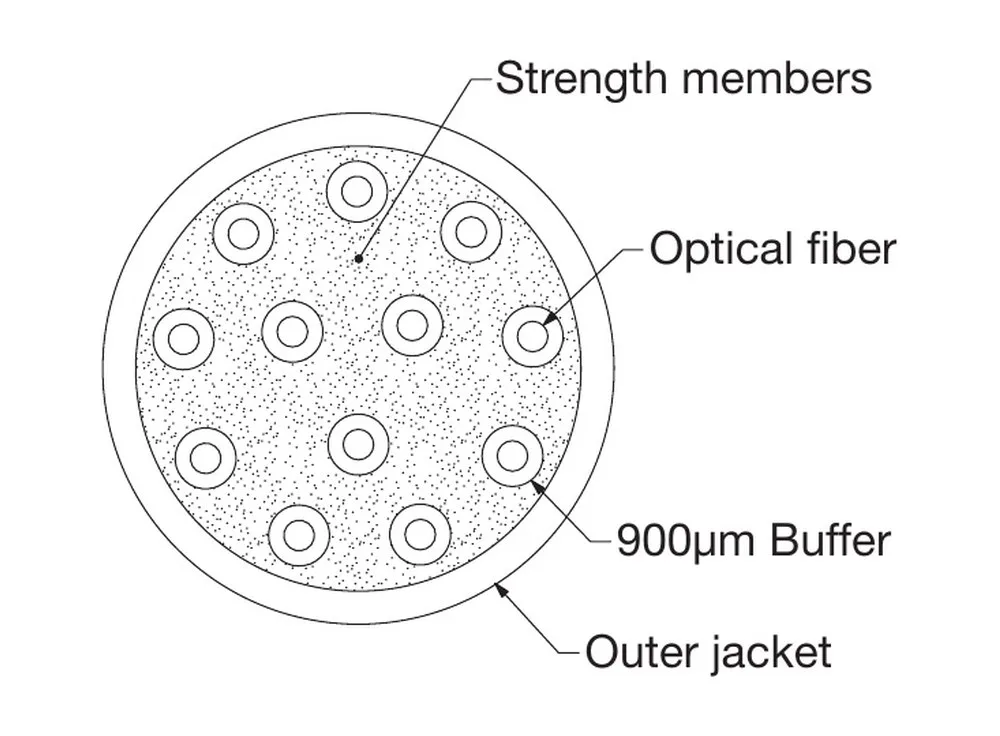

Với các cỡ từ 4 đến 24 sợi, spec sheet mô tả các sợi bọc chặt 900 µm được bao quanh bởi phần tử chịu lực có khả năng chặn nước, tất cả nằm trong lớp vỏ ngoài chậm cháy. Vật liệu vỏ được ổn định chống tia UV và chịu được nước, hơi ẩm. Line card cáp quang của Panduit tóm tắt dòng cáp này có khả năng chống UV, chặn nước kiểu khô (dry water blocking), mật độ cao và dễ lắp đặt.

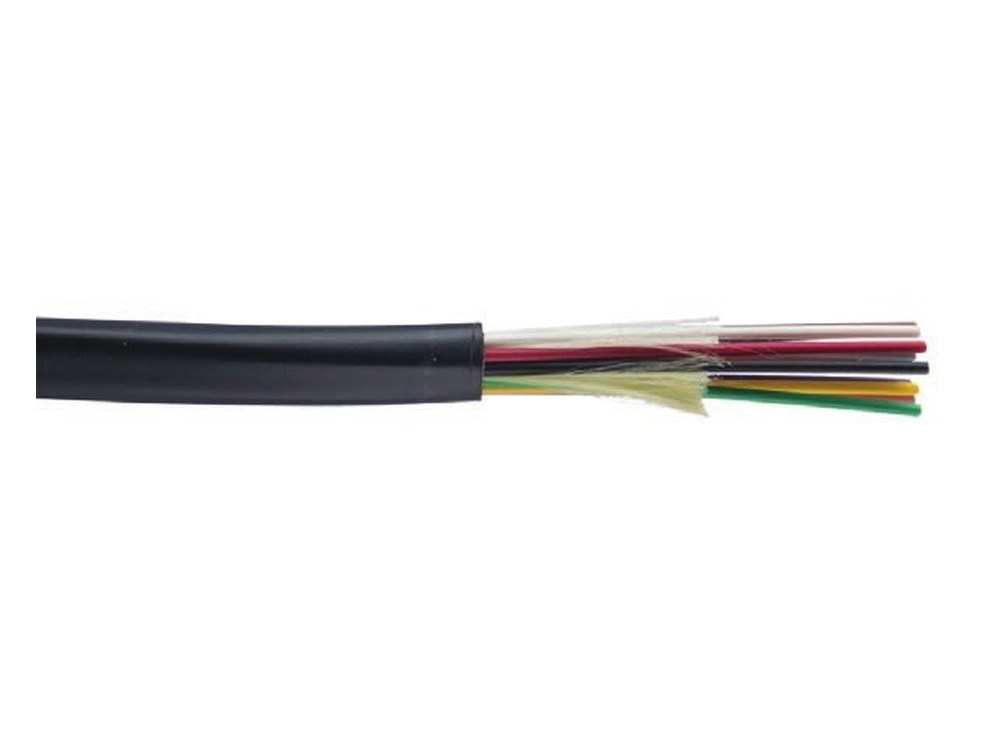

Cáp Opti-Core trong nhà/ngoài trời với sợi bọc chặt (ảnh: line card D-FBLC3 của Panduit).

Về cấp chống cháy, phần hướng dẫn trong line card giải thích: cáp LSZH đôi khi được gọi là cáp ít độc; khi cháy, cáp vỏ PVC tạo ra đám khói độc chứa hợp chất ăn mòn, còn cáp LSZH không chứa các hợp chất gốc halogen sinh ra chất độc đó. FLKLX06 đáp ứng IEC 61034 và IEC 60754-2 về ít khói, không halogen, cùng IEC 60332 về chậm cháy.

Thông số cơ học của bản 6 sợi

• Lực kéo: tối đa 660 N trong lúc lắp đặt, 200 N khi vận hành lâu dài.
• Lực nén: 1000 N/cm.
• Bán kính uốn: 20 lần đường kính cáp khi lắp đặt có tải, 10 lần khi vận hành lâu dài không tải; bản vẽ của hãng quy ra 10,6 cm và 5,3 cm.
• Nhiệt độ: vận hành từ −20 °C đến 60 °C, lắp đặt từ 0 °C đến 50 °C, lưu kho từ −25 °C đến 70 °C.
• Màu sợi: sợi 1 đến 6 lần lượt xanh dương, cam, xanh lá, nâu, xám, trắng.

Đầu nối lắp hiện trường cho sợi OM3

Hãng ghi sợi của dòng cáp được bọc chặt để dễ kết cuối bằng đầu nối lắp tại hiện trường. Trong line card D-FBLC3, Panduit liệt kê đầu nối LC OptiCam đánh bóng sẵn cho sợi 50/125 µm tối ưu laser OM3/OM4: FLCSMCXAQY (simplex) và FLCDMCXAQY (duplex), ống ferrule gốm zirconia, mặt PC, màu aqua, suy hao chèn trung bình 0,3 dB, suy hao phản xạ trên 26 dB. Line card ghi đầu OptiCam lắp nhanh, thời gian kết cuối chưa bằng một nửa so với đầu nối phải đánh bóng tại chỗ.

FLKLX06 phù hợp cho tuyến nào?

Theo spec sheet, ứng dụng điển hình của cáp là trục mạng LAN, trục trong trung tâm dữ liệu và tuyến nối giữa các phòng viễn thông; cáp đi được trong ống và trên khay cáp, dùng cả trong nhà lẫn ngoài trời và là lựa chọn tốt cho khu vực cáp vào tòa nhà. Line card bổ sung: kết cấu toàn điện môi là giải pháp hiệu quả cho tuyến nối giữa các tòa nhà.

So sánh các mã OM3 trong dòng

Cả ba mã dùng sợi OM3 50/125 µm, vỏ LSZH màu đen và cùng mức suy hao tối đa trong spec sheet FBSP230.

Đặt mua FLKLX06 tại Hợp Nhất

FLKLX06 thuộc nhóm cáp quang OM3 và cáp quang multimode trong danh mục cáp quang. Nếu tuyến cần sợi singlemode cùng số sợi, xem cáp quang Panduit FLKL906. Hàng chính hãng, đầy đủ giấy tờ CO, CQ, giao hàng toàn quốc các ngày trong tuần. Giá trên trang là giá tham khảo; anh chị gửi chiều dài cần mua qua Email hoặc Zalo để nhận báo giá chi tiết qua Email trong ngày làm việc. Spec sheet FBSP230 có ở nút Datasheet.
