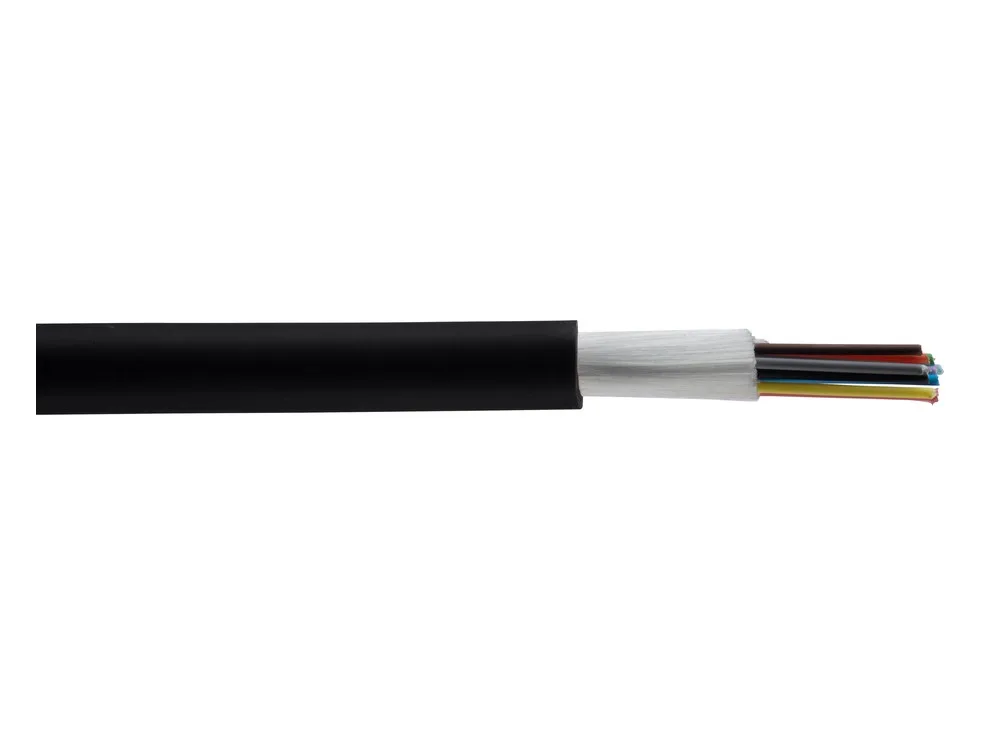

Cáp quang Singlemode 6FO OS2 Panduit FLKL906

Cáp quang Panduit OS2 6 lõi FLKL906 là gì?

FLKL906 là cáp quang 6 lõi (6 sợi) singlemode OS2 9/125 µm thuộc dòng Opti-Core của Panduit, loại cáp dùng được cả trong nhà lẫn ngoài trời. Mỗi sợi quang được bọc chặt (tight buffered) tới đường kính 900 µm; cáp có kết cấu toàn điện môi, không có lớp giáp, vỏ ngoài màu đen đạt cấp chống cháy ít khói, không halogen (LSZH). Spec sheet của hãng cho bản 6 sợi đường kính ngoài danh định 5,3 mm và khối lượng 32 kg/km.

Bảng đặt mã trong spec sheet FBSP230 giải thích từng ký tự: “FL” là cáp quang dành cho khu vực châu Á – Thái Bình Dương, “K” là kết cấu trong nhà/ngoài trời bọc chặt toàn điện môi, “L” là vỏ LSZH, “9” là sợi singlemode OS2 9/125 µm và “06” là số sợi. Line card cáp quang của Panduit còn liệt kê bản vỏ riser cùng số sợi là FLKR906.

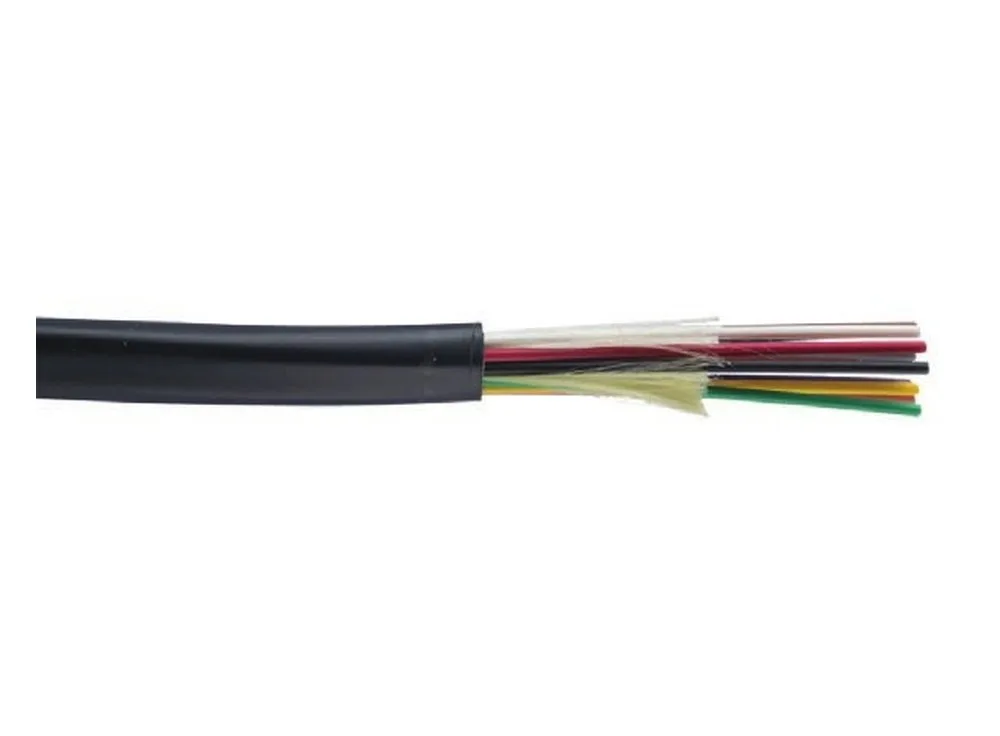

Dòng cáp Opti-Core trong nhà/ngoài trời với sợi bọc chặt 900 µm (ảnh: line card Panduit D-FBLC3).

Panduit công bố gì về dòng Opti-Core trong nhà/ngoài trời?

• Sợi bọc chặt 900 µm: dễ cầm, dễ tuốt và lắp đầu nối ngay tại hiện trường; spec sheet ghi sợi được bọc chặt để kết cuối dễ dàng bằng đầu nối lắp tại chỗ (field-installable connectors).
• Vỏ chống cháy LSZH: hãng nêu lợi ích an toàn sinh mạng, vỏ đáp ứng các tiêu chuẩn về khói và lửa, phù hợp lắp đặt trong nhà.
• Chịu điều kiện ngoài trời: vỏ ngoài chống cháy, ổn định tia UV, chống nước và hơi ẩm; phần tử trương nở khi gặp nước ngăn nước di chuyển dọc thân cáp.
• Toàn điện môi: line card mô tả cáp là giải pháp hiệu quả cho tuyến giữa các tòa nhà, đi trong ống (duct) và khu vực cáp vào tòa nhà (entrance facility).

Sợi singlemode OS2 trong FLKL906

Sợi của FLKL906 là singlemode OS2 theo ITU-T G.652.D, suy hao tối đa 0,7 dB/km ở bước sóng 1310 nm và 0,7 dB/km ở 1550 nm. Theo phần đặc tả chung, dòng Opti-Core có lựa chọn sợi singlemode OS2 hoặc multimode OM3, OM4 để hỗ trợ truyền dẫn mạng 10 Gb/s và cao hơn. Ở phiên bản OS2, hãng có đủ các cỡ 4, 6, 8, 12, 24, 48 và 72 sợi, trong đó 48 và 72 sợi chỉ có loại OS2.

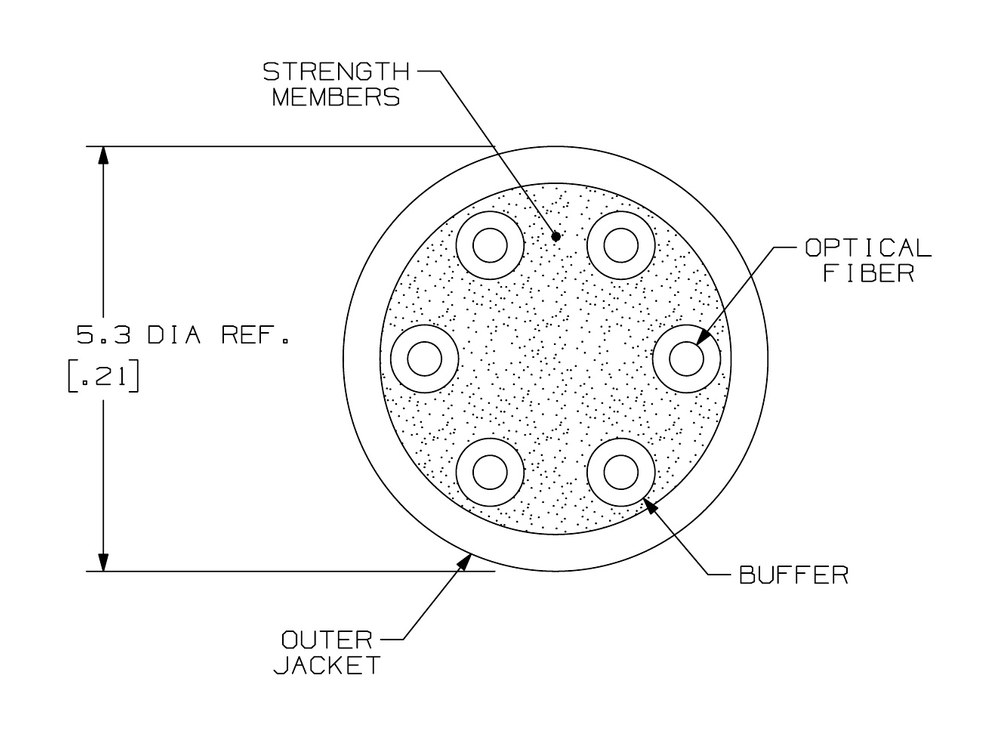

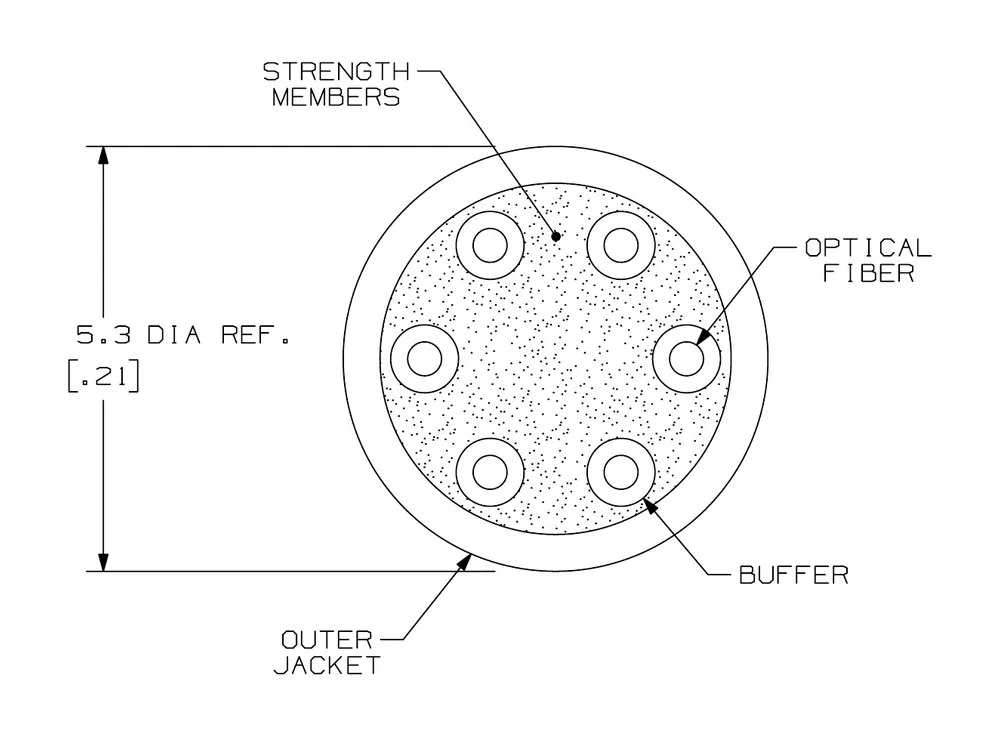

Mặt cắt cáp 4–6 sợi bọc chặt 900 µm, đường kính tham chiếu 5,3 mm (bản vẽ M02055KB-DC của Panduit).

Thông số cơ lý của bản 6 sợi

FLKL906 chịu lực kéo tối đa 660 N khi lắp đặt (ngắn hạn) và 200 N khi vận hành lâu dài, chịu nén 1000 N/cm. Bán kính uốn tối thiểu bằng 20 lần đường kính cáp lúc lắp đặt và 10 lần lúc vận hành; bản vẽ M02055KB của hãng quy ra 10,6 cm và 5,3 cm cho cáp 5,3 mm. Dải nhiệt độ trong spec sheet: lưu kho −25 °C đến 70 °C, lắp đặt 0 °C đến 50 °C, vận hành −20 °C đến 60 °C. Ở phép thử thấm nước, mẫu cáp dài 3 m không rò nước sau 24 giờ.

Sáu sợi được phân biệt theo thứ tự màu của hãng: sợi 1 xanh dương, sợi 2 cam, sợi 3 xanh lá, sợi 4 nâu, sợi 5 xám (slate), sợi 6 trắng.

Dùng FLKL906 khi nào?

Phần ứng dụng của spec sheet FBSP230 ghi cáp dùng được trong nhà và ngoài trời, là lựa chọn tốt cho khu vực cáp vào tòa nhà. Ứng dụng điển hình hãng nêu gồm trục mạng LAN, trục trong trung tâm dữ liệu và tuyến nối giữa các phòng viễn thông; cáp phù hợp lắp trong ống và trên khay cáp. Trong dòng, bản 6 sợi có đường kính 5,3 mm, bằng bản 4 sợi và nhỏ nhất trong các cỡ; lực kéo khi lắp 660 N, như các bản 8 và 12 sợi.

So sánh FLKL906 với bản 6 sợi OM3 và OM4

Ba mã dùng chung kết cấu 6 sợi bọc chặt, vỏ LSZH và các thông số cơ lý trong spec sheet FBSP230; khác nhau ở loại sợi và cửa sổ bước sóng hãng công bố suy hao.

Cùng dòng cáp FLKL với số sợi khác: 8 sợi FLKL908, 12 sợi FLKL912 và 24 sợi FLKL924.

Mua cáp quang FLKL906 tại Hợp Nhất

FLKL906 được xếp vào nhóm cáp quang singlemode trong danh mục cáp quang của Hợp Nhất. Sản phẩm chính hãng Panduit, đầy đủ giấy tờ CO/CQ, giao hàng toàn quốc các ngày trong tuần. Giá đầu trang chỉ để tham khảo; khi gửi yêu cầu qua Email hoặc Zalo, anh chị ghi rõ chiều dài cáp cần dùng để Hợp Nhất gửi báo giá chi tiết qua Email trong ngày làm việc. Spec sheet FBSP230 của hãng tải tại nút Datasheet trên trang.
