Cáp quang Singlemode 24FO OS2 Panduit FLKL924

Cáp quang Opti-Core 24 sợi singlemode OS2 9/125 µm G.652.D, sợi bọc chặt 900 µm, vỏ LSZH màu đen 8,8 mm, lực kéo lắp đặt 1320 N, dùng trong nhà và ngoài trời — phân phối bởi Hợp Nhất Group

Giá bán 40.000 ₫/mét Giá tính cho 1 mét cáp. Giá để tham khảo, gửi Email để có giá tốt nhất

Gửi Email hoặc Zalo, Hợp Nhất gửi báo giá chi tiết qua Email trong ngày làm việc.

Hướng dẫn mua hàng

Thông số chính

Xem tất cả
Dòng sản phẩm
Cáp quang Opti-Core trong nhà/ngoài trời, sợi bọc chặt
Hãng sản xuất
Panduit
Mã sản phẩm
FLKL924
Loại cáp
Cáp quang trong nhà/ngoài trời, không giáp
Loại sợi
Singlemode OS2 9/125 µm (ITU-T G.652.D)
Số sợi
24
Cấu trúc
Sợi bọc chặt 900 µm, phần tử chịu lực chặn nước, vỏ chậm cháy; toàn điện môi
Suy hao tối đa
0,7 dB/km @1310 nm; 0,7 dB/km @1550 nm
Phân phối
Hợp Nhất Group
Tình trạng
Mới 100%
Trạng thái
Còn hàng

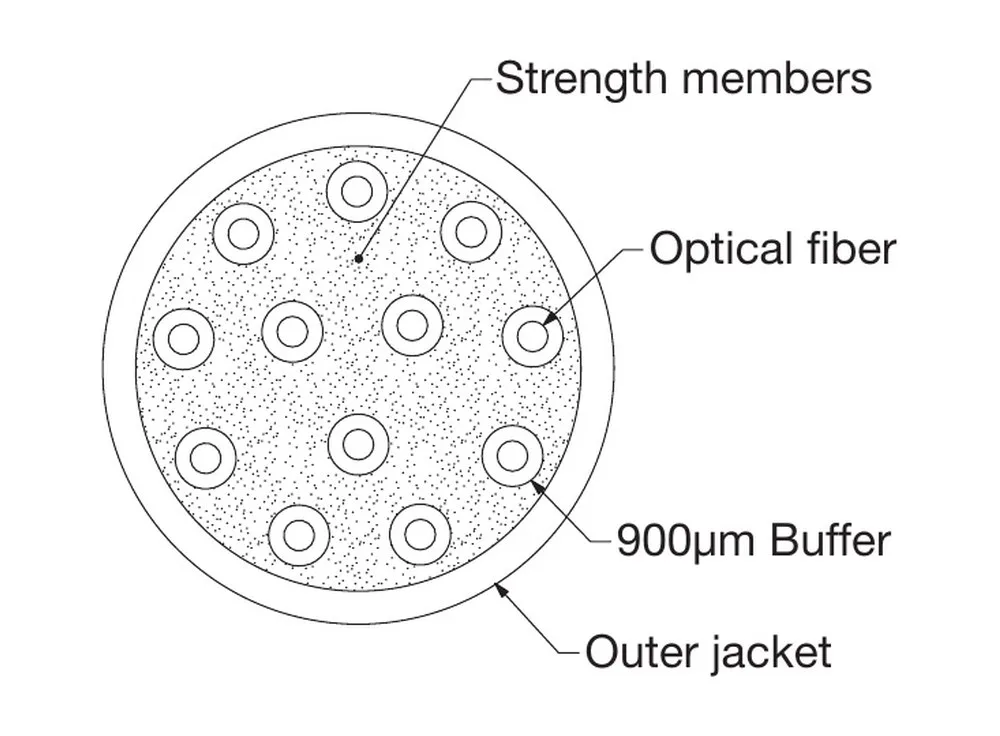

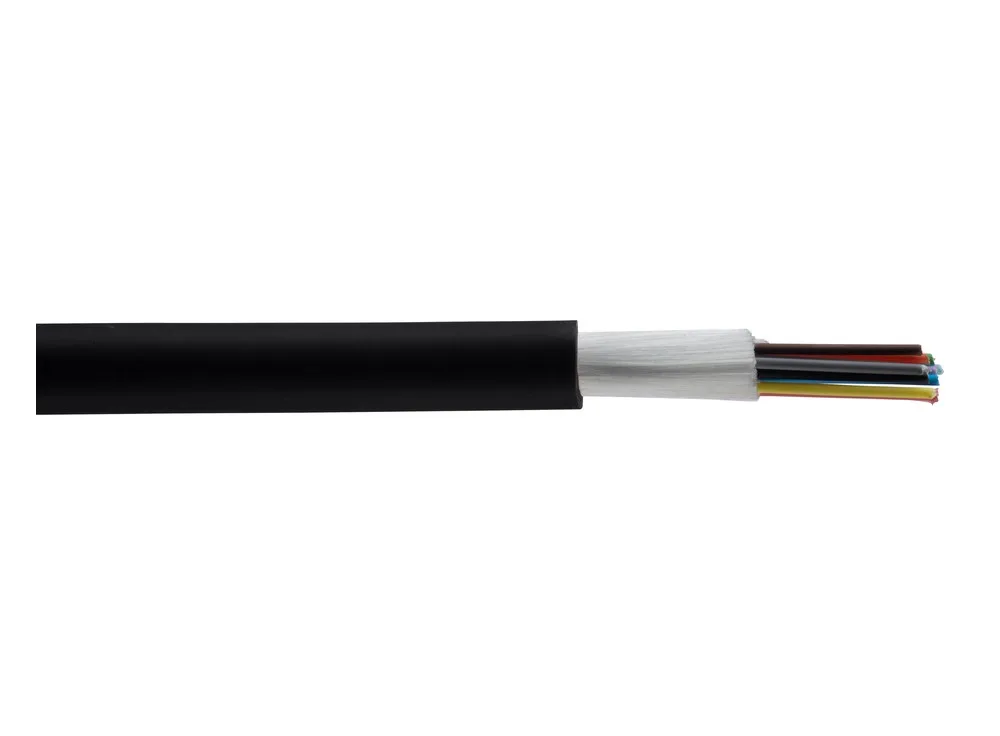

Cáp quang Panduit FLKL924 singlemode OS2 24 sợi dòng Opti-Core, ảnh sản phẩm hãng Sơ đồ cấu trúc cáp Opti-Core bọc chặt trong line card: phần tử chịu lực, sợi quang, đệm 900 µm Cáp Opti-Core Indoor-Outdoor sợi bọc chặt, ảnh line card cáp quang Panduit

Thông số nổi bật

Xem tất cả
Loại sợi
Singlemode OS2 9/125 µm (ITU-T G.652.D)
Số sợi
24
Đường kính ngoài danh định
8,8 mm
Khối lượng
60 kg/km

Cáp quang Singlemode 24FO OS2 Panduit FLKL924

Tổng quan sản phẩm

Nội dung chính 7 mục
  1. FLKL924 – cáp quang 24 sợi OS2 dòng Opti-Core
  2. Nhận biết 24 sợi theo màu
  3. Cấu trúc 4–24 sợi và các cỡ lớn hơn
  4. Sợi OS2 và vỏ ngoài
  5. Đầu ST OptiCam cho sợi OS2 và bản riser
  6. Lắp đặt và vận hành
  7. Mua FLKL924 tại Hợp Nhất

FLKL924 – cáp quang 24 sợi OS2 dòng Opti-Core

FLKL924 là cáp quang singlemode 24 sợi (24FO, 24 lõi) của Panduit, sợi OS2 9/125 µm, thuộc dòng Opti-Core dùng trong nhà và ngoài trời. Hãng mô tả cáp 24 sợi này đạt cấp LSZH và có sợi đệm 900 µm; cáp toàn điện môi, không giáp, vỏ ngoài màu đen. Với 24 sợi, đường kính ngoài danh định là 8,8 mm và khối lượng 60 kg/km theo spec sheet FBSP230.

Đây là cỡ lớn nhất của dòng có cấu trúc không chia nhóm con (sub-unit); cũng từ cỡ 24 sợi, hãng nâng lực kéo cho phép lên 1320 N khi lắp đặt và 400 N khi vận hành, gấp đôi các bản 4 đến 12 sợi.

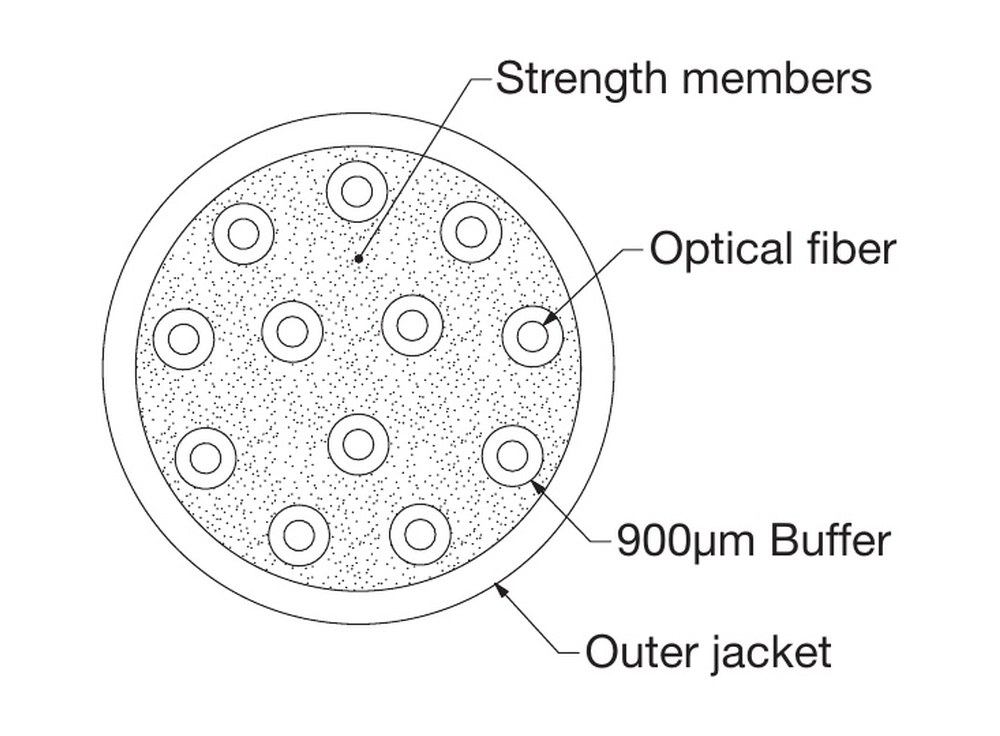

Sơ đồ cấu trúc cáp Opti-Core sợi bọc chặt: phần tử chịu lực, sợi quang, lớp đệm 900 µm, vỏ ngoài

Mặt cắt cáp Opti-Core trong nhà/ngoài trời sợi bọc chặt (hình: line card D-FBLC3 của Panduit).

Nhận biết 24 sợi theo màu

Spec sheet quy định 12 màu cơ bản cho sợi 1 đến 12: xanh dương, cam, xanh lá, nâu, xám, trắng, đỏ, đen, vàng, tím, hồng, aqua. Sợi 13 đến 24 lặp lại đúng thứ tự màu này và có thêm vạch đen (black dash); riêng sợi 20 là màu xanh lá nhạt có sọc đen (black tracer).

Cấu trúc 4–24 sợi và các cỡ lớn hơn

Với cáp từ 4 đến 24 sợi, spec sheet mô tả các sợi bọc chặt 900 µm được bảo vệ bởi phần tử chịu lực chặn nước trong lớp vỏ ngoài chậm cháy. Từ 48 và 72 sợi, Panduit chuyển sang thiết kế 4 hoặc 6 nhóm con (sub-unit), mỗi nhóm 12 sợi, có phần tử chịu lực điện môi ở tâm và 1–2 dây xé vỏ; hãng nêu thiết kế nhóm con giúp nhận biết sợi đơn giản hơn và tăng độ bền cáp.

Mã OS2Số sợiĐường kínhKhối lượngLực kéo lắp đặtLực kéo vận hành
FLKL912126,6 mm53 kg/km660 N200 N
FLKL924248,8 mm60 kg/km1320 N400 N
FLKL9484818,3 mm253 kg/km1320 N400 N
FLKL9727221,9 mm381 kg/km1320 N400 N

Số liệu theo spec sheet FBSP230; lực nén của các cỡ đều là 1000 N/cm.

Sợi OS2 và vỏ ngoài

Sợi singlemode OS2 theo ITU-T G.652.D có suy hao tối đa 0,7 dB/km ở 1310 nm và 0,7 dB/km ở 1550 nm. Vỏ ngoài màu đen làm từ vật liệu chậm cháy, ổn định tia UV, chịu nước và hơi ẩm; các phần tử trương nở chặn nước theo chiều dọc cáp, mẫu 3 m không rò nước sau 24 giờ. Vỏ LSZH đáp ứng IEC 61034 và IEC 60754-2; dòng cáp còn theo Telcordia GR-409-CORE, ISO 11801, IEC 60332 và RoHS.

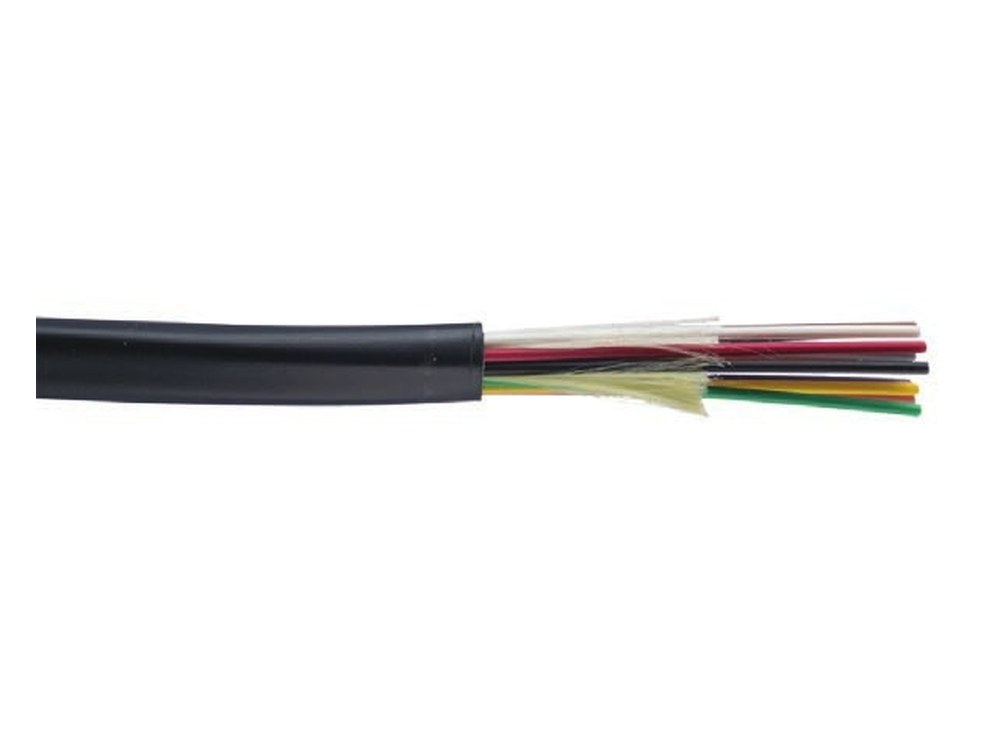

Cáp quang Opti-Core Indoor-Outdoor vỏ đen sợi bọc chặt, ảnh line card Panduit

Cáp Opti-Core trong nhà/ngoài trời với sợi bọc chặt (ảnh: Panduit).

Đầu ST OptiCam cho sợi OS2 và bản riser

Ở mục đầu nối của line card D-FBLC3, Panduit liệt kê đầu ST OptiCam đánh bóng sẵn FST2SCBU cho sợi singlemode 9/125 µm OS1/OS2: simplex, ferrule gốm zirconia, mặt UPC, thân màu tự nhiên, chụp màu xanh dương, suy hao chèn trung bình 0,3 dB và suy hao phản xạ trên 50 dB. Cũng trong line card, cùng 24 sợi OS2 nhưng vỏ riser là mã FLKR924; ký tự thứ tư của mã cho biết cấp chống cháy (L là LSZH, R là riser).

Lắp đặt và vận hành

  • Bán kính uốn tối thiểu: 20 lần đường kính ngoài khi lắp đặt có tải, 10 lần khi vận hành không tải.
  • Nhiệt độ: lắp đặt 0 °C đến 50 °C, vận hành −20 °C đến 60 °C, lưu kho −25 °C đến 70 °C.
  • Tuyến dùng: trục LAN, trục trung tâm dữ liệu, tuyến giữa các phòng viễn thông; lắp trong ống và trên khay; khu vực cáp vào tòa nhà.
  • Sợi đệm 900 µm dễ cầm, dễ tuốt và lắp đầu nối tại hiện trường.

Trong line card cáp quang, Panduit giới thiệu chương trình bảo hành hệ thống PanNet: mọi kênh được thợ lắp đặt có chứng nhận của Panduit (PCI) đo kiểm tại hiện trường bằng thiết bị cầm tay chuẩn ngành để xác nhận hiệu năng mạng.

Mua FLKL924 tại Hợp Nhất

FLKL924 nằm trong nhóm cáp quang singlemode, danh mục cáp quang. Bản 12 sợi cùng dòng là cáp quang Panduit FLKL912. Sản phẩm chính hãng có CO, CQ, giao hàng toàn quốc theo chính sách giao nhận. Giá trên trang để tham khảo; anh chị gửi chiều dài tuyến qua Email hoặc Zalo, Hợp Nhất gửi báo giá chi tiết qua Email trong ngày làm việc. Spec sheet FBSP230 ở nút Datasheet.

Cáp quang Singlemode 24FO OS2 Panduit FLKL924 catalogue datasheet specs

Những câu hỏi thường gặp trước khi mua hàng

Cáp quang FLKL924 có đường kính bao nhiêu?
Trả lời: Spec sheet FBSP230 ghi bản 24 sợi có đường kính ngoài danh định 8,8 mm và khối lượng 60 kg/km.
Lực kéo tối đa của FLKL924 là bao nhiêu?
Trả lời: FLKL924 chịu lực kéo 1320 N khi lắp đặt (ngắn hạn) và 400 N khi vận hành (dài hạn), gấp đôi mức 660 N và 200 N của các bản 4 đến 12 sợi; lực nén 1000 N/cm.
Làm sao phân biệt 24 sợi trong cáp FLKL924?
Trả lời: Theo spec sheet, sợi 1–12 theo 12 màu chuẩn của Panduit; sợi 13–24 lặp lại thứ tự màu đó và có vạch đen, riêng sợi 20 là xanh lá nhạt có sọc đen.
FLKL924 có chia nhóm con (sub-unit) như cáp 48 sợi không?
Trả lời: Không. Spec sheet mô tả cáp 4 đến 24 sợi có sợi bọc chặt 900 µm nằm giữa phần tử chịu lực chặn nước trong vỏ chậm cháy; chỉ bản 48 và 72 sợi mới chia 4 hoặc 6 nhóm con, mỗi nhóm 12 sợi.
Suy hao tối đa của sợi trong FLKL924 là bao nhiêu?
Trả lời: Sợi singlemode OS2 theo ITU-T G.652.D có suy hao tối đa 0,7 dB/km tại 1310 nm và 0,7 dB/km tại 1550 nm theo spec sheet FBSP230.
FLKL924 dùng cho những tuyến nào?
Trả lời: Panduit nêu ứng dụng điển hình là trục LAN, trục trong trung tâm dữ liệu và tuyến giữa các phòng viễn thông; cáp lắp trong ống, trên khay, dùng trong nhà, ngoài trời và khu vực cáp vào tòa nhà.
