Cáp quang Singlemode 12FO OS2 Panduit FLKL912

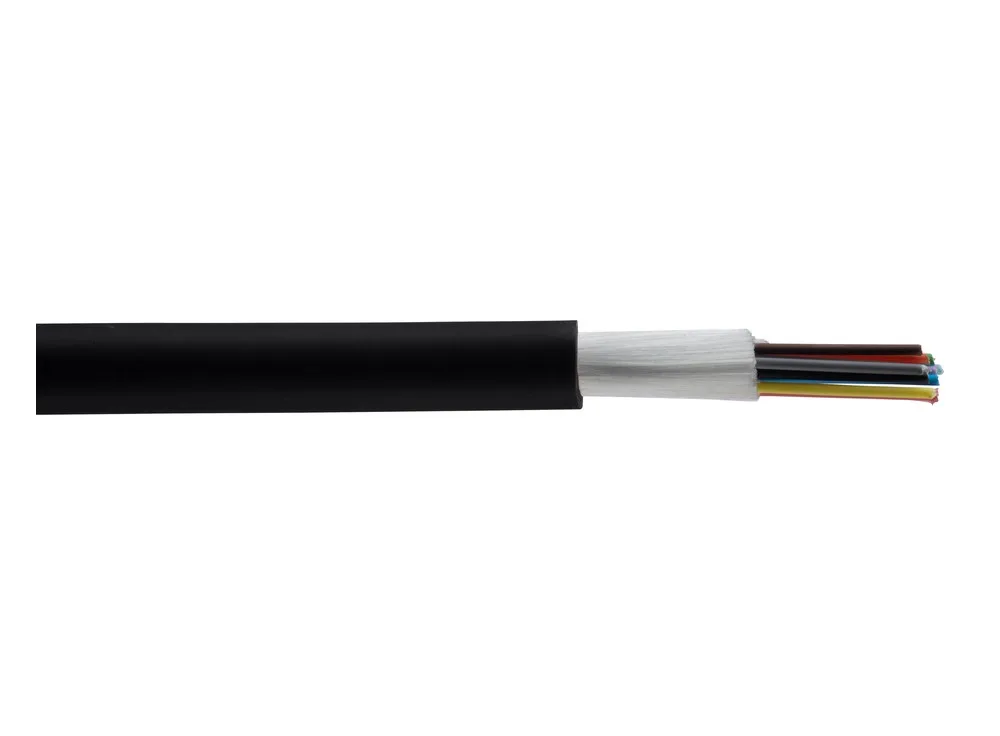

Panduit FLKL912 – cáp quang 12 sợi singlemode OS2 bọc chặt

FLKL912 là cáp quang 12 sợi (12FO, 12 lõi) singlemode OS2 9/125 µm, dòng Opti-Core trong nhà/ngoài trời của Panduit. Theo trang sản phẩm, cáp 12 sợi này đạt cấp LSZH và có sợi đệm 900 µm; cáp không giáp, kết cấu toàn điện môi, vỏ đen. Spec sheet FBSP230 cho bản 12 sợi đường kính ngoài danh định 6,6 mm, khối lượng 53 kg/km.

Sợi trong cáp là singlemode OS2 theo ITU-T G.652.D, hãng ghi suy hao tối đa 0,7 dB/km tại 1310 nm và 0,7 dB/km tại 1550 nm. Theo thứ tự màu của Panduit, sợi 1 đến 12 lần lượt là xanh dương, cam, xanh lá, nâu, xám, trắng, đỏ, đen, vàng, tím, hồng và aqua.

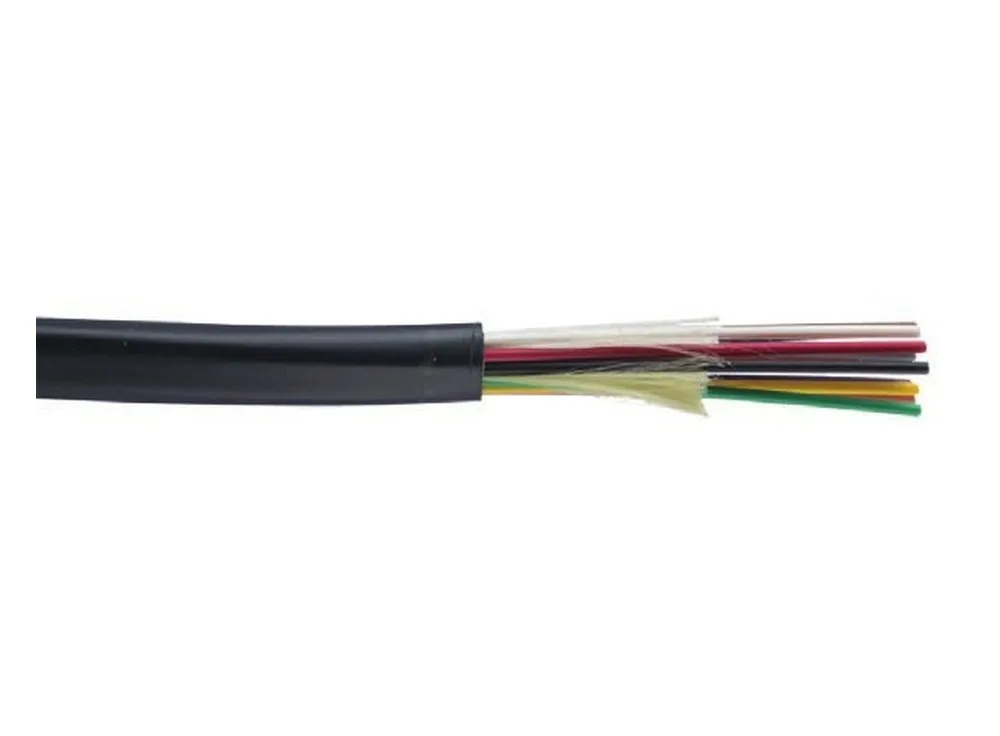

Cáp Opti-Core Indoor-Outdoor sợi bọc chặt 900 µm (ảnh: line card D-FBLC3 của Panduit).

Sợi bọc chặt hay ống lỏng có gel?

Trong phần cáp cho khu vực châu Á – Thái Bình Dương, line card D-FBLC3 xếp FLKL912 vào nhóm cáp trong nhà/ngoài trời sợi bọc chặt, cạnh nhóm cáp toàn điện môi có gel (Gel-Filled) với cấu trúc ống lỏng trung tâm hoặc ống lỏng bện. Cả hai nhóm đều được hãng mô tả là giải pháp hiệu quả cho tuyến giữa các tòa nhà, đi trong ống và khu vực cáp vào tòa nhà.

Với nhóm sợi bọc chặt, line card ghi cáp chống UV, chặn nước kiểu khô, mật độ cao và dễ lắp đặt; spec sheet FBSP230 bổ sung sợi 900 µm dễ cầm, dễ tuốt và lắp đầu nối ngay tại hiện trường.

Cơ lý và môi trường

FLKL912 chịu lực kéo tối đa 660 N lúc lắp đặt, 200 N lúc vận hành lâu dài, lực nén 1000 N/cm. Bán kính uốn nhỏ nhất bằng 20 lần đường kính ngoài khi lắp đặt có tải và 10 lần khi vận hành không tải. Cáp lưu kho được từ −25 °C đến 70 °C, lắp đặt từ 0 °C đến 50 °C và vận hành từ −20 °C đến 60 °C. Vỏ ngoài chậm cháy, ổn định UV, chịu nước và hơi ẩm; phần tử trương nở chặn nước dọc cáp, mẫu 3 m không rò sau 24 giờ.

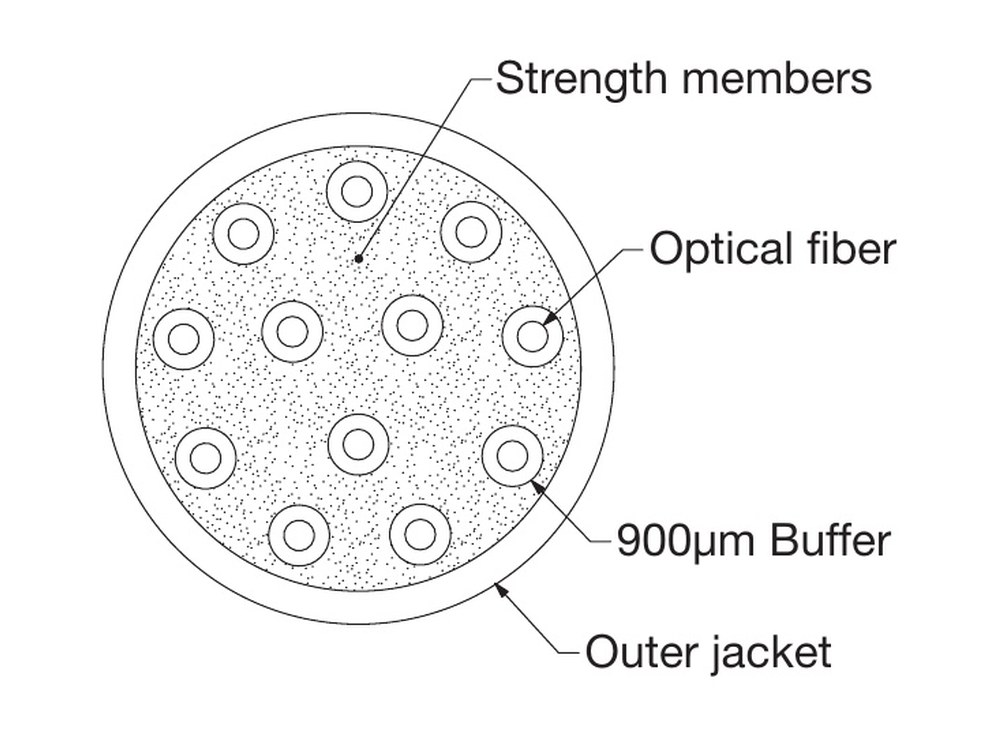

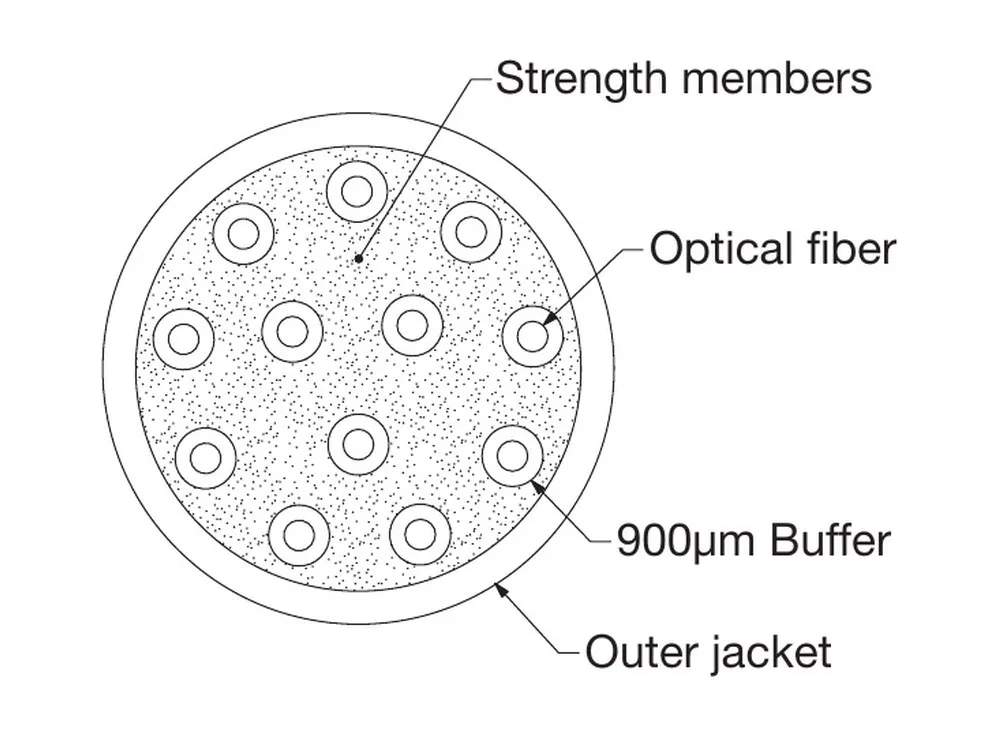

Cấu trúc cáp sợi bọc chặt trong line card của Panduit.

Kết cuối sợi OS2: đầu SC OptiCam và đầu hàn nóng chảy

• SC OptiCam FSC2SCBU: đầu simplex đánh bóng sẵn cho sợi 9/125 µm OS1/OS2, ferrule gốm zirconia, mặt UPC, vỏ, thân và chụp màu xanh dương, suy hao chèn trung bình 0,3 dB, suy hao phản xạ trên 50 dB.
• Đầu hàn nóng chảy LC: FLCS2/9SOCU9BU (UPC, xanh dương, suy hao phản xạ trên 55 dB) và FLCS2/9SOCA9AG (APC, xanh lá, trên 65 dB); suy hao chèn trung bình 0,15 dB.
• Đầu hàn nóng chảy SC: FSCS2/9SOCU9BU (UPC) và FSCS2/9SOCA9AG (APC), cùng mức suy hao như bản LC.

Các mã trên nằm trong mục đầu nối của line card D-FBLC3; hãng ghi giá trị suy hao chèn của đầu OptiCam được đo bằng dây phóng chuẩn theo TIA/EIA-FOTP-171.

Dùng FLKL912 ở đâu?

Spec sheet nêu cáp dùng trong nhà và ngoài trời, là lựa chọn tốt cho khu vực cáp vào tòa nhà; ứng dụng điển hình gồm trục LAN, trục trung tâm dữ liệu, tuyến giữa các phòng viễn thông; lắp trong ống và trên khay cáp. Tiêu chuẩn của dòng: Telcordia GR-409-CORE, ISO 11801, IEC 60332, IEC 61034, IEC 60754-2 và RoHS.

Mua FLKL912 tại Hợp Nhất

FLKL912 có trong mục cáp quang singlemode thuộc danh mục cáp quang của Hợp Nhất. Cáp cùng dòng ít sợi hơn: cáp quang 8 sợi OS2 Panduit FLKL908. Hàng chính hãng, có CO, CQ, giao toàn quốc các ngày trong tuần. Giá ở đầu trang là giá tham khảo; anh chị gửi chiều dài cần mua qua Email hoặc Zalo, Hợp Nhất gửi báo giá chi tiết qua Email trong ngày làm việc. Spec sheet FBSP230 tải ở nút Datasheet.
