Cáp quang Singlemode 8FO OS2 Panduit FLKL908

Cáp quang singlemode 8 sợi FLKL908 là gì?

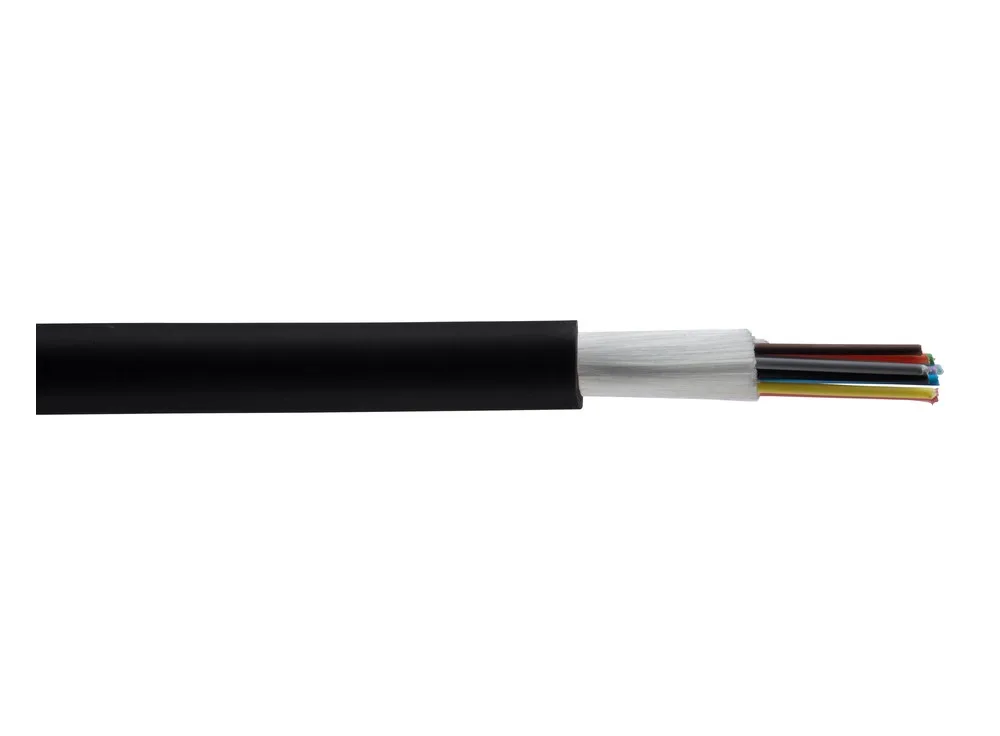

FLKL908 là cáp quang 8 sợi (8FO) singlemode OS2 9/125 µm của Panduit, dòng Opti-Core trong nhà/ngoài trời với sợi bọc chặt. Panduit mô tả cáp 8 sợi này đạt cấp LSZH (ít khói, không halogen) và có sợi đệm 900 µm. Đây là cáp toàn điện môi, không giáp, vỏ màu đen; spec sheet FBSP230 ghi đường kính ngoài danh định 5,8 mm và khối lượng 41 kg/km cho bản 8 sợi.

Sợi OS2 của dòng cáp theo khuyến nghị ITU-T G.652.D, suy hao tối đa 0,7 dB/km ở cả hai bước sóng 1310 nm và 1550 nm. Cùng số sợi, hãng có bản vỏ riser FLKR908 và các bản multimode FLKLX08 (OM3), FLKLZ08 (OM4).

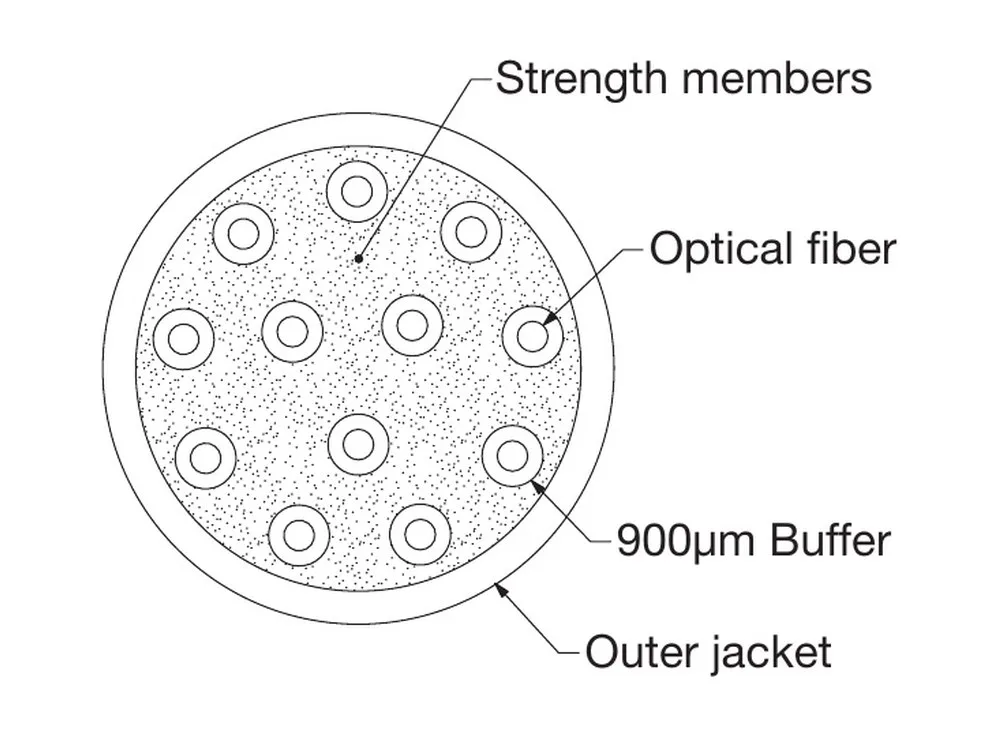

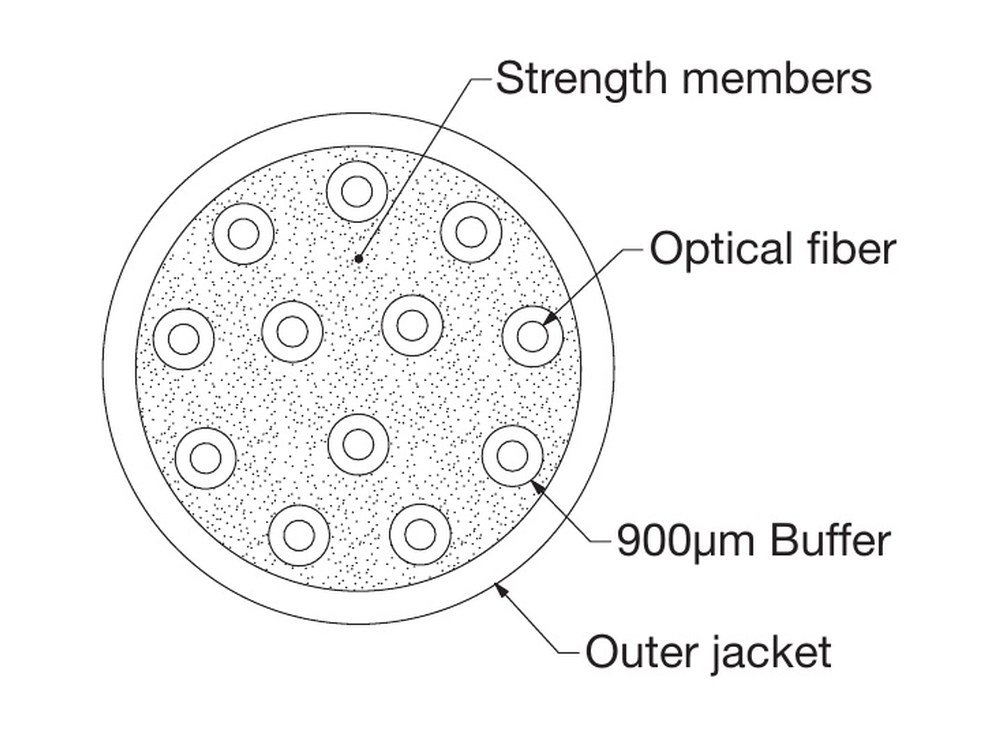

Cấu trúc cáp Opti-Core trong nhà/ngoài trời sợi bọc chặt (hình: line card D-FBLC3 của Panduit).

Đặc điểm hãng nêu cho dòng cáp

Spec sheet FBSP230 ghi các sợi được bọc chặt để kết cuối dễ dàng bằng đầu nối lắp tại hiện trường; vỏ cáp đạt cấp chống cháy để dùng trong nhà, theo chuẩn IEC cho bản LSZH; cáp có khả năng chống UV và chặn nước để dùng ngoài trời. Ở bản 4 đến 24 sợi, sợi bọc chặt nằm giữa các phần tử chịu lực chặn nước trong lớp vỏ chậm cháy.

• Vỏ ngoài màu đen, chậm cháy, ổn định UV, chịu nước và hơi ẩm.
• Phần tử trương nở ngăn nước di chuyển dọc thân cáp; mẫu 3 m không rò sau 24 giờ.
• Tiêu chuẩn: Telcordia GR-409-CORE, ISO 11801, IEC 60332, IEC 61034, IEC 60754-2, RoHS.

Thông số cơ học và nhiệt độ

Bản 8 sợi chịu lực kéo 660 N trong lúc lắp đặt và 200 N khi vận hành lâu dài, lực nén 1000 N/cm. Bán kính uốn tối thiểu theo hãng là 20 lần đường kính ngoài khi lắp đặt, 10 lần khi vận hành. Dải nhiệt độ: −20 °C đến 60 °C khi vận hành, 0 °C đến 50 °C khi lắp đặt, −25 °C đến 70 °C khi lưu kho. Thứ tự màu tám sợi: xanh dương, cam, xanh lá, nâu, xám, trắng, đỏ, đen.

Đầu LC OptiCam cho sợi OS2

Line card cáp quang D-FBLC3 của Panduit liệt kê đầu LC OptiCam đánh bóng sẵn cho sợi singlemode 9/125 µm OS1/OS2: FLCSSCBUY (simplex) và FLCDSCBUY (duplex). Ferrule gốm zirconia, mặt UPC, thân và chụp màu xanh dương, suy hao chèn trung bình 0,3 dB, suy hao phản xạ trên 50 dB. Đầu simplex ghép thành duplex bằng kẹp FLCCLIPBL-L (gói 50 cái, màu đen). Hãng nêu đầu OptiCam lắp nhanh, thời gian kết cuối chưa bằng một nửa so với đầu nối đánh bóng tại hiện trường.

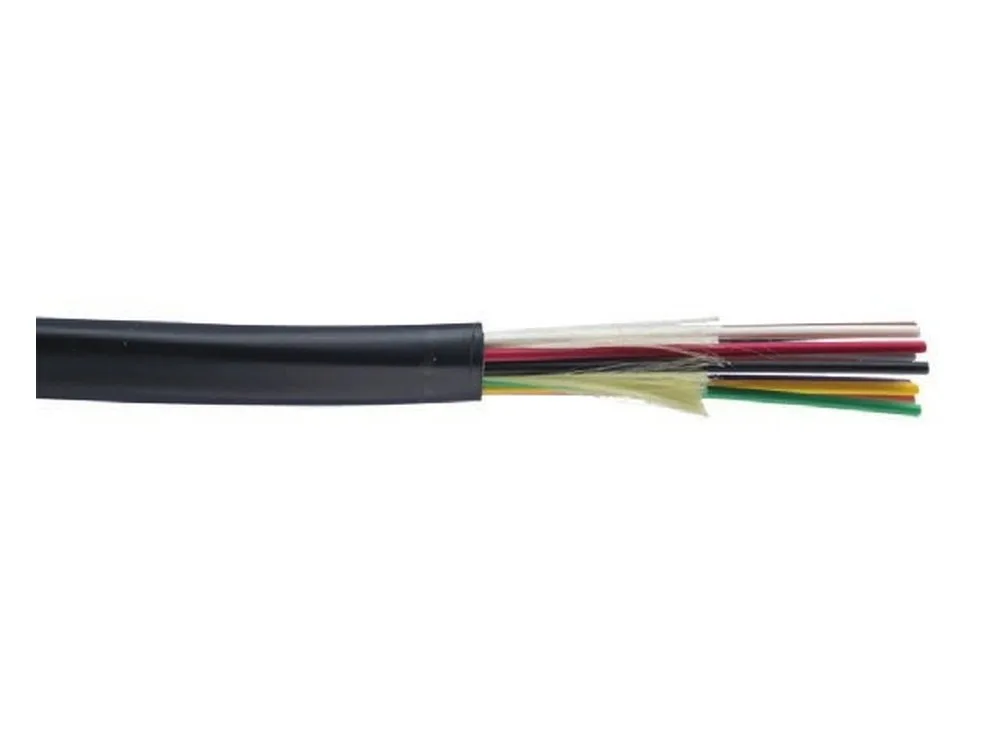

Dòng cáp Opti-Core Indoor-Outdoor sợi bọc chặt (ảnh: Panduit).

Cáp có cấp chống cháy và cáp ngoài trời thuần

Phần hướng dẫn cấp chống cháy trong line card nêu: cáp ngoài trời (Outside Plant, OSP) chỉ dành cho ngoài trời, vỏ thường bằng polyethylene; vì không có cấp chống cháy, quy chuẩn xây dựng thường giới hạn đoạn cáp OSP đi trong nhà trước khi kết cuối ở 50 feet, tức 15 m. FLKL908 là cáp trong nhà/ngoài trời có vỏ LSZH; spec sheet ghi cáp dùng được cả hai môi trường và là lựa chọn tốt cho khu vực cáp vào tòa nhà.

Ứng dụng

Ứng dụng điển hình theo hãng gồm trục LAN, trục trong trung tâm dữ liệu và tuyến giữa các phòng viễn thông; cáp phù hợp lắp trong ống và trên khay cáp. Line card bổ sung: cáp toàn điện môi là giải pháp hiệu quả cho tuyến giữa các tòa nhà.

Các cỡ OS2 trong dòng FLKL

Số liệu theo spec sheet FBSP230; các mã cùng sợi OS2 G.652.D và vỏ LSZH màu đen.

Mua cáp quang FLKL908 tại Hợp Nhất

FLKL908 thuộc nhóm cáp quang singlemode trong danh mục cáp quang. Bản 6 sợi cùng dòng là cáp quang Panduit FLKL906. Hàng chính hãng có CO, CQ, giao toàn quốc các ngày trong tuần. Giá trên trang để tham khảo; anh chị gửi chiều dài cần dùng qua Email hoặc Zalo để nhận báo giá chi tiết qua Email trong ngày làm việc. Spec sheet FBSP230 có ở nút Datasheet.
