Cáp quang Multimode 12FO OM2 KCO GYXTW-12FO-OM2

GYXTW-12FO-OM2 – cáp quang OM2 12 sợi ngoài trời của KCO

GYXTW-12FO-OM2 là cáp quang multimode OM2 50/125 µm có 12 sợi (12FO), loại cáp ngoài trời kiểu GYXTW do KOCENT OPTEC (KCO) sản xuất. Trang sản phẩm “Multimode OM2 50/125 2 4 6 8 12 cores GYXTW” của hãng gọi đây là cáp quang ngoài trời ống lỏng trung tâm, số sợi từ 2 đến 12, vỏ màu đen; mã ở trang này là bản 12 sợi, đúng mức sợi lớn nhất mà datasheet GYXTW công bố (2fo đến 12fo).

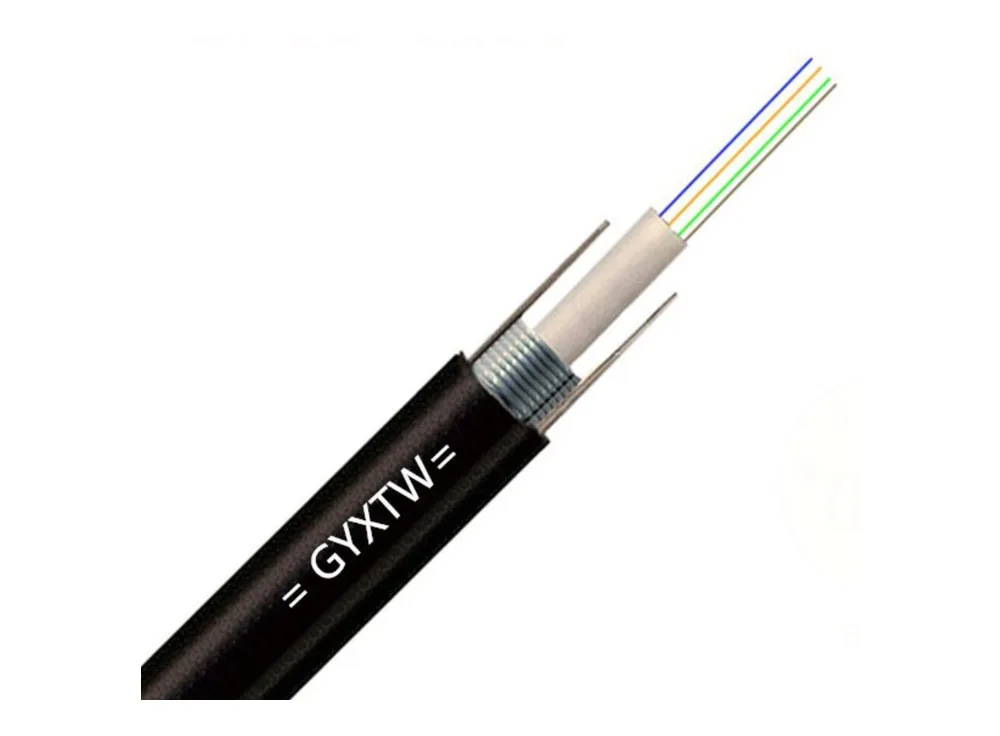

Điểm nhận biết kiểu GYXTW là toàn bộ sợi nằm trong một ống lỏng duy nhất ở giữa cáp, có băng thép bao quanh và hai dây thép chịu lực chạy song song ở hai bên.

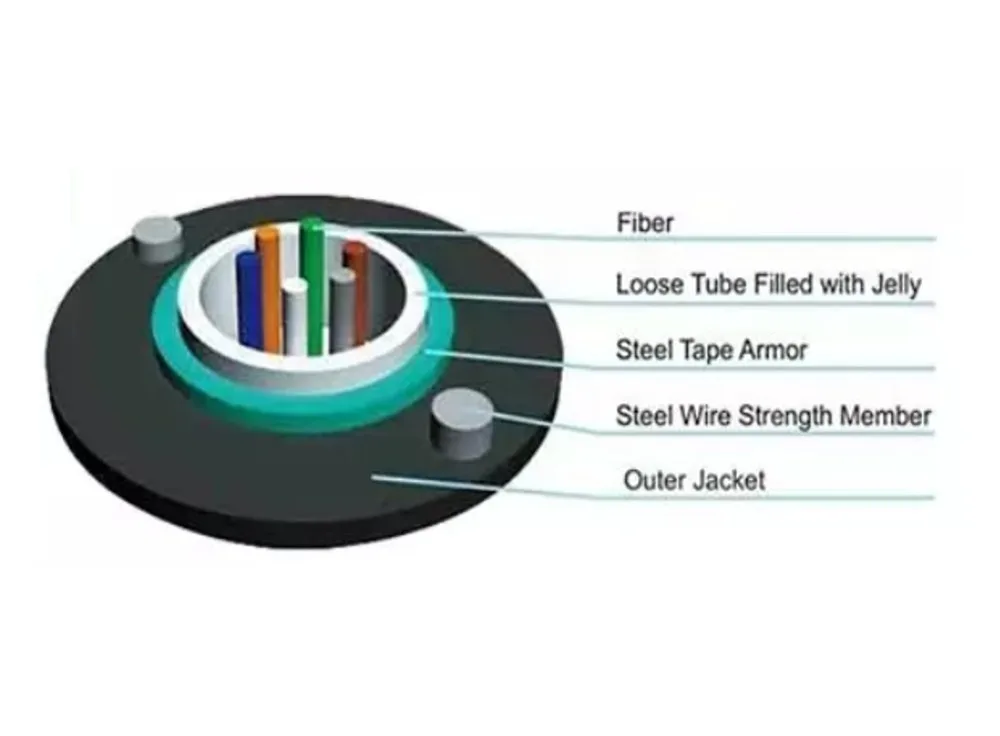

Mặt cắt cáp GYXTW in trong datasheet của hãng (ảnh: KOCENT OPTEC).

Sợi OM2 50/125 theo trang hãng

Bảng đặc tính sợi trên trang OM2 GYXTW ghi các giá trị cho sợi multimode, đo ở bước sóng 850 nm và 1300 nm:

• Suy hao ≤3,0 dB/km ở 850 nm và ≤1,0 dB/km ở 1300 nm.
• Khẩu độ số (NA) 0,200 ± 0,015.
• Bước nhảy (trung bình đo hai chiều) ≤0,10 dB; điểm bất thường dọc chiều dài sợi ≤0,10 dB.

Dòng băng thông trong bảng của trang OM2 để trống, và các tài liệu hãng đã tra không ghi cự ly truyền cho sợi OM2, nên trang này không nêu con số khoảng cách. Lõi sợi 50 µm, vỏ phản xạ 125 µm theo tên gọi OM2 50/125 của hãng.

Năm lớp của cáp, tính từ ngoài vào

1. Vỏ ngoài: polyethylene (PE). Trang OM2 ghi vật liệu PE, LDPE, HDPE và màu đen.
2. Dây chịu lực: hai sợi dây thép song song nằm hai bên băng thép.
3. Giáp: một lớp PSP (băng thép) quấn dọc thân cáp; giữa PSP và ống có vật liệu chặn nước giữ cáp gọn, kín nước.
4. Ống lỏng: làm bằng nhựa mô-đun cao, nhồi hợp chất chống nước.
5. Sợi quang: sợi 250 µm nằm trong ống lỏng.

Datasheet tóm tắt ưu điểm của kết cấu: thép song song làm phần tử chịu lực và băng thép bảo vệ ống; tính năng cơ học, chịu môi trường rất tốt; cáp gọn, nhẹ, lắp đặt thuận tiện.

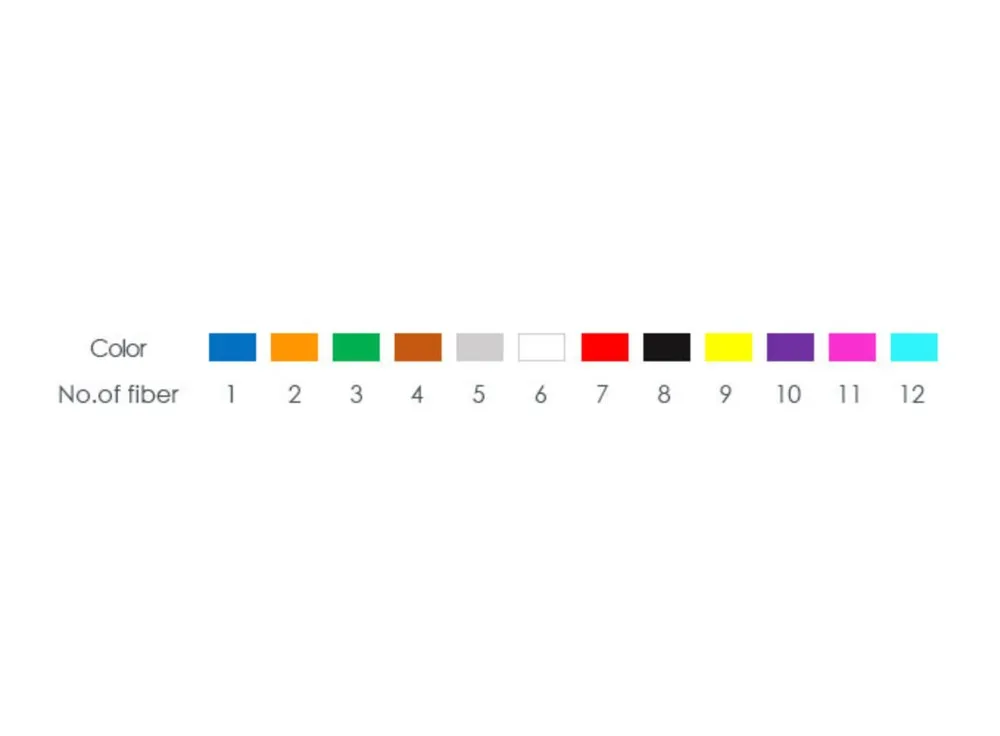

Bảng màu sợi 1–12 trong datasheet GYXTW (ảnh: KOCENT OPTEC).

Cả 12 màu của bảng đều có mặt trong cáp 12 sợi: xanh dương, cam, xanh lá, nâu, xám, trắng, đỏ, đen, vàng, tím, hồng và xanh ngọc, theo thứ tự sợi 1 đến sợi 12.

Kích thước và điều kiện thi công

Datasheet GYXTW cho cáp từ 1 đến 12 sợi đường kính 7,0 ± 0,2 mm, khối lượng 50 kg/km; dòng cáp làm được các cỡ 6,5 mm, 7,0 mm, 8,0 mm và 8,3 mm. Trang OM2 thì liệt kê hai cỡ 7,0 mm (50 kg/km) và 8,0 mm (70 kg/km) với dung sai ±0,1 mm và ±0,3 mm; ở điểm vênh về dung sai cỡ 7,0 mm, Hợp Nhất theo datasheet.

Các giới hạn khi kéo và uốn: lực kéo cho phép tối thiểu 1200 N dài hạn, 1500 N ngắn hạn; bán kính uốn tối thiểu 10D dài hạn, 20D ngắn hạn. Dải nhiệt độ: vận hành −40 °C đến +70 °C, lắp đặt −20 °C đến +60 °C, lưu kho −40 °C đến +70 °C. Cáp giao trên cuộn gỗ, dài 2 km hoặc 3 km mỗi cuộn; trang OM2 ghi chiều dài “2km~3km Each Roll”.

GYXTW-12FO-OM2 dùng ở đâu?

Trang OM2 và datasheet ghi cùng ba ý về ứng dụng: phân phối ngoài trời; phù hợp đi treo và đi trong đường ống; thông tin đường dài và mạng cục bộ (LAN). Chứng nhận ghi trên trang: ISO9001, RoHS.

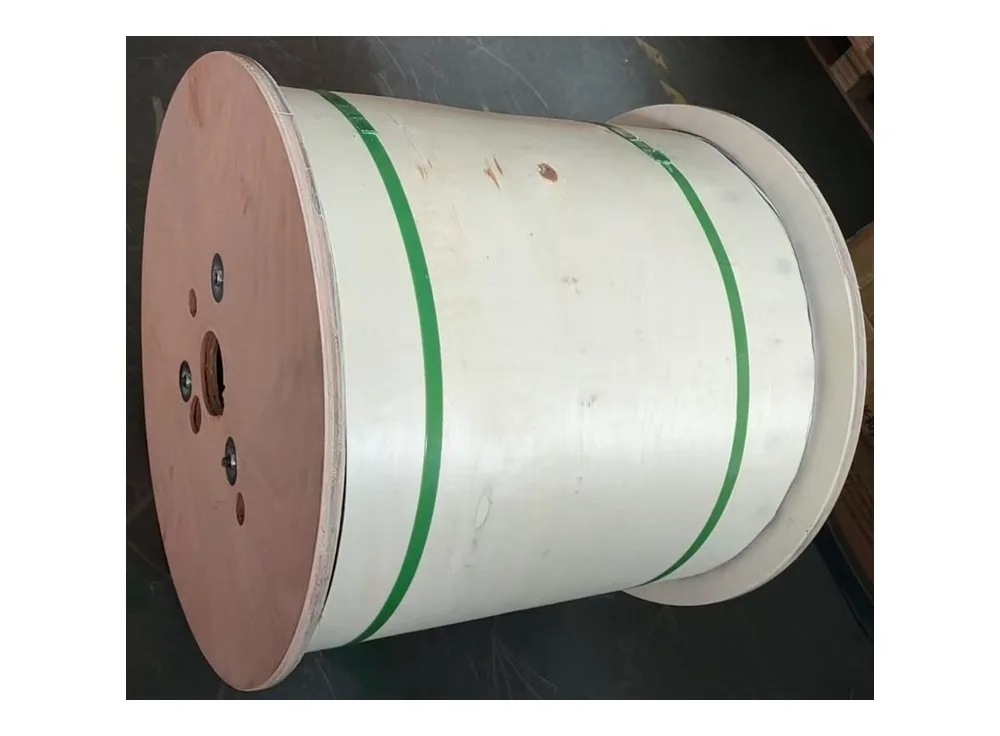

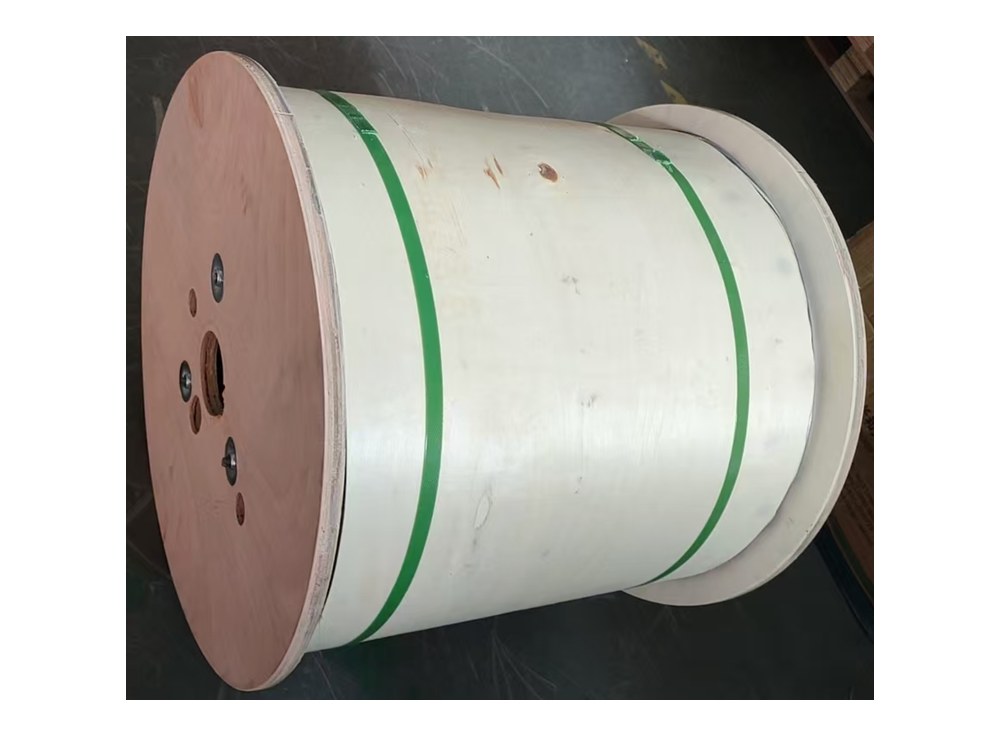

Cuộn cáp GYXTW đã đóng gói (ảnh: datasheet KOCENT OPTEC).

Cùng sợi OM2 và kết cấu GYXTW, Hợp Nhất có bản ít sợi hơn là cáp quang Multimode 4FO OM2 và cáp quang multimode 8FO OM2. Theo bảng cơ học của datasheet, cáp 1–12 sợi có cùng đường kính và khối lượng, nên các bản này khác nhau ở số sợi: 4, 8 và 12.

Liên hệ mua cáp GYXTW-12FO-OM2 tại Hợp Nhất

Mã nằm trong nhóm cáp quang OM2, nhóm cáp quang Multimode và danh mục cáp quang. Giá đang để liên hệ; anh chị gửi số mét cần dùng qua Email để Hợp Nhất báo giá. Hàng có giấy tờ CO, CQ, giao toàn quốc các ngày trong tuần; datasheet GYXTW của KCO tải ở nút Datasheet.
