Cáp quang Multimode 12FO OM4 Panduit FLKLZ12

Cáp quang Panduit FLKLZ12 là gì?

FLKLZ12 là cáp quang 12 sợi (12FO, 12 core) multimode OM4 50/125 µm của Panduit, dòng Opti-Core Indoor/Outdoor sợi bọc chặt. Panduit ghi đây là cáp 12 sợi trong nhà/ngoài trời kiểu bọc chặt, vỏ LSZH, sợi đệm 900 µm. Cáp toàn điện môi, không giáp, vỏ màu đen, đường kính ngoài danh định 6,6 mm, khối lượng 53 kg/km.

Trong spec sheet FBSP230, FLKLZ12 là mã được hãng dùng làm ví dụ cho bảng đặt mã: “FLKLZ12 = cáp trong nhà/ngoài trời OM4 12 sợi, LSZH, sợi bọc chặt 900 µm”. Đây cũng là mã duy nhất trong dòng có mức suy hao và lực nén được ghi riêng.

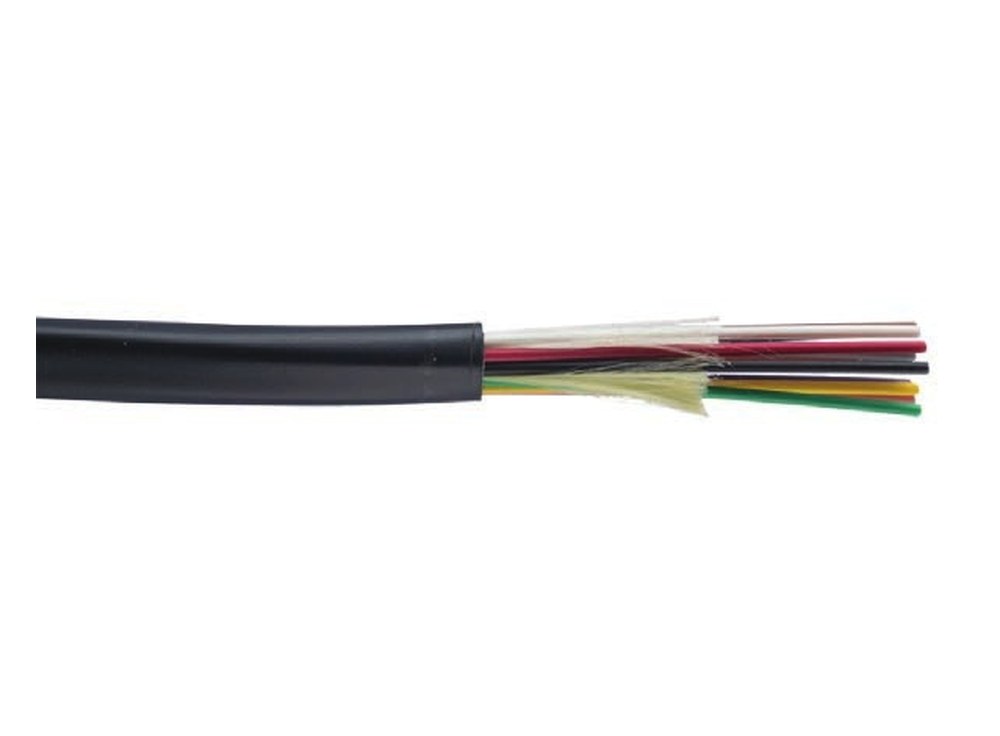

Cáp Opti-Core Indoor-Outdoor sợi bọc chặt 900 µm (ảnh: line card D-FBLC3 của Panduit).

Thông số riêng của FLKLZ12

• Suy hao tối đa: 2,8 dB/km tại 850 nm và 1,0 dB/km tại 1300 nm. Các mã OM3, OM4 khác của dòng ghi 3,5 dB/km và 1,5 dB/km.
• Lực nén: spec sheet có một dòng riêng “Compressive strength for FLKLZ12 (Crush), N/cm” ghi 500/10; các cỡ khác ghi 1000 N/cm.
• Lực kéo: 660 N khi lắp đặt, 200 N khi vận hành – như các bản 4, 6, 8 sợi.
• Bán kính uốn: 20 lần đường kính ngoài khi lắp đặt có tải, 10 lần khi vận hành không tải.

Sợi OM4 thuộc loại tối ưu laser chất lượng cao; spec sheet ghi sợi OM3 và OM4 hỗ trợ ứng dụng 10 Gb/s và giữ tương thích với hệ multimode 50 µm đã có.

Phần đặc tả chung của spec sheet ghi họ cáp Opti-Core có từ 4 đến 72 sợi, với lựa chọn sợi OS2, OM3 hoặc OM4 để hỗ trợ truyền dẫn mạng 10 Gb/s trở lên. Với sợi OM4, line card liệt kê bản LSZH các cỡ 4, 6, 8, 12 và 24 sợi (FLKLZ04 đến FLKLZ24); hai cỡ 48 và 72 sợi chỉ có loại OS2.

Màu 12 sợi

Thứ tự màu trong spec sheet: sợi 1 xanh dương, 2 cam, 3 xanh lá, 4 nâu, 5 xám (slate), 6 trắng, 7 đỏ, 8 đen, 9 vàng, 10 tím, 11 hồng, 12 aqua.

Ba kiểu cáp OM4 12 sợi trong line card APAC

Ở phần cáp cho khu vực châu Á – Thái Bình Dương, line card D-FBLC3 có nhiều nhóm cáp OM4 cùng 12 sợi. Bảng dưới chỉ ghi các điểm hãng nêu trong line card:

Cả ba mã trong bảng đều là bản vỏ LSZH; bản riser cùng cấu trúc của FLKLZ12 là FLKRZ12.

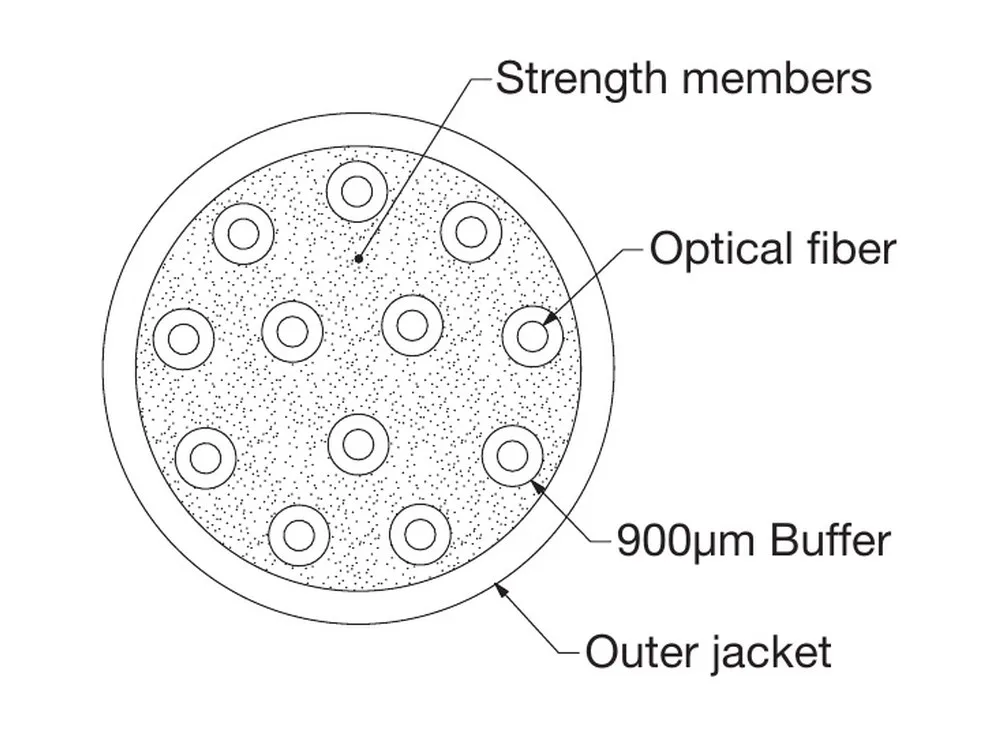

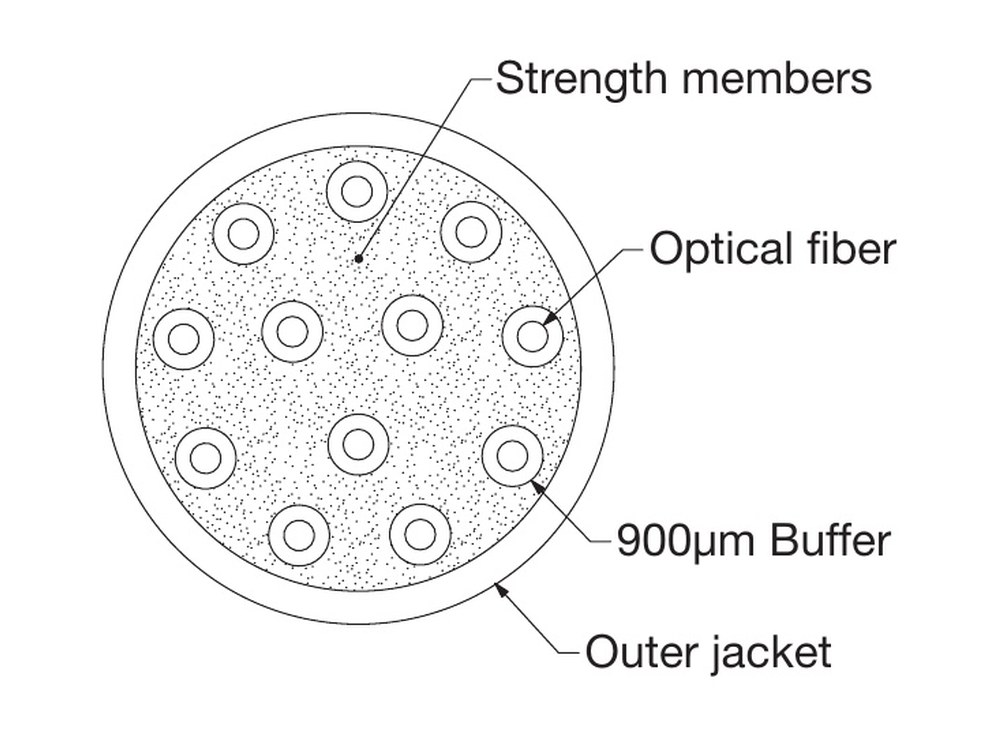

Cấu trúc cáp trong nhà/ngoài trời sợi bọc chặt (hình: Panduit).

Môi trường lắp đặt

Vỏ ngoài chậm cháy, ổn định UV, chịu nước và hơi ẩm; phần tử trương nở ngăn nước di chuyển dọc thân cáp; mẫu 3 m không rò nước sau 24 giờ. Dải nhiệt độ: vận hành −20 °C đến 60 °C, lắp đặt 0 °C đến 50 °C, lưu kho −25 °C đến 70 °C. Tiêu chuẩn của dòng: Telcordia GR-409-CORE, ISO 11801, IEC 60332, IEC 61034 và IEC 60754-2, RoHS.

Ứng dụng điển hình theo hãng là trục LAN, trục trung tâm dữ liệu và tuyến giữa các phòng viễn thông; cáp lắp trong ống, trên khay và là lựa chọn tốt cho khu vực cáp vào tòa nhà. Sợi bọc chặt dễ cầm, dễ tuốt và lắp đầu tại hiện trường.

Mua FLKLZ12 tại Hợp Nhất

FLKLZ12 được xếp vào cáp quang OM4, nhóm cáp quang multimode của danh mục cáp quang. Bản 8 sợi cùng loại sợi: cáp quang OM4 8 sợi Panduit FLKLZ08. Hàng chính hãng, có CO, CQ, giao toàn quốc các ngày trong tuần. Giá trên trang để tham khảo; anh chị gửi chiều dài cần mua qua Email hoặc Zalo, Hợp Nhất báo giá chi tiết qua Email trong ngày làm việc. Spec sheet FBSP230 có ở nút Datasheet.
