Switch Ruijie RG-ES110F-P 10 cổng 10/100 Mbps, 8 cổng PoE+

RG-ES110F-P là switch gì?

RG-ES110F-P là switch PoE 10 cổng Fast Ethernet của Ruijie Reyee, không cần cấu hình. Tám cổng downlink 1–8 cấp nguồn PoE/PoE+ theo IEEE 802.3af/at với ngân sách 110 W; cổng 9 và 10 không nằm trong nhóm cấp PoE. Mọi cổng đều chạy 10/100 Mbps, tự thỏa thuận tốc độ và chuyển tiếp ở tốc độ đường truyền theo hướng dẫn lắp đặt của hãng.

Máy vỏ kim loại 166 × 132,6 × 43 mm, nặng 0,97 kg, nguồn AC gắn trong, không quạt; lắp được trên tường hoặc trên bàn. Hãng ghi máy dùng được với nhiều loại thiết bị giám sát video và điểm phát Wi-Fi.

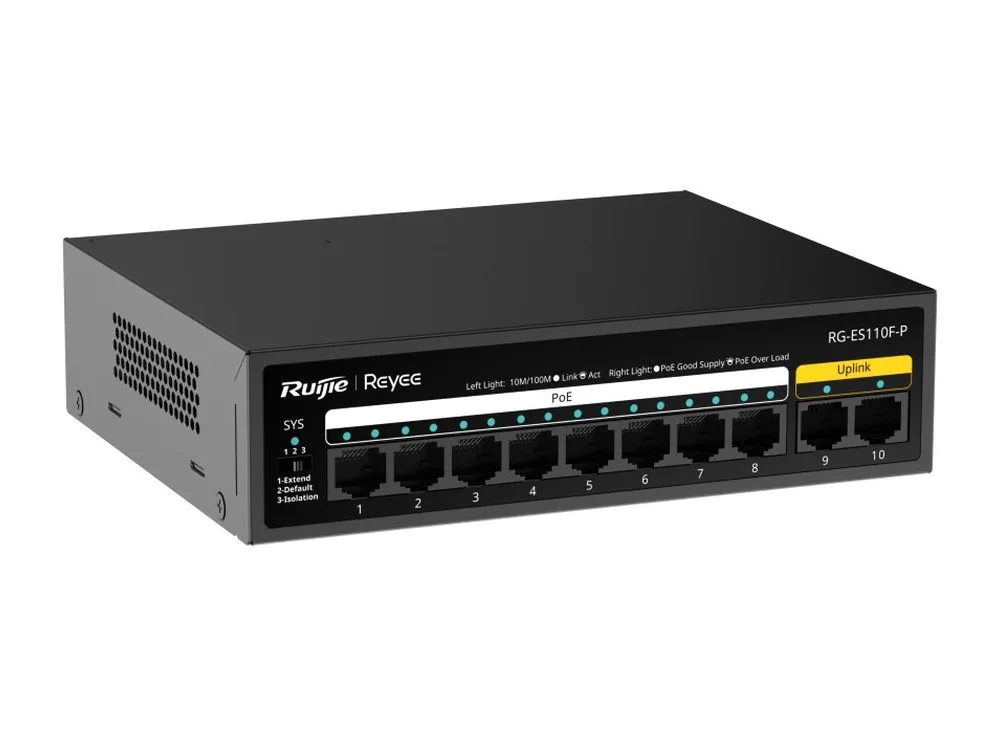

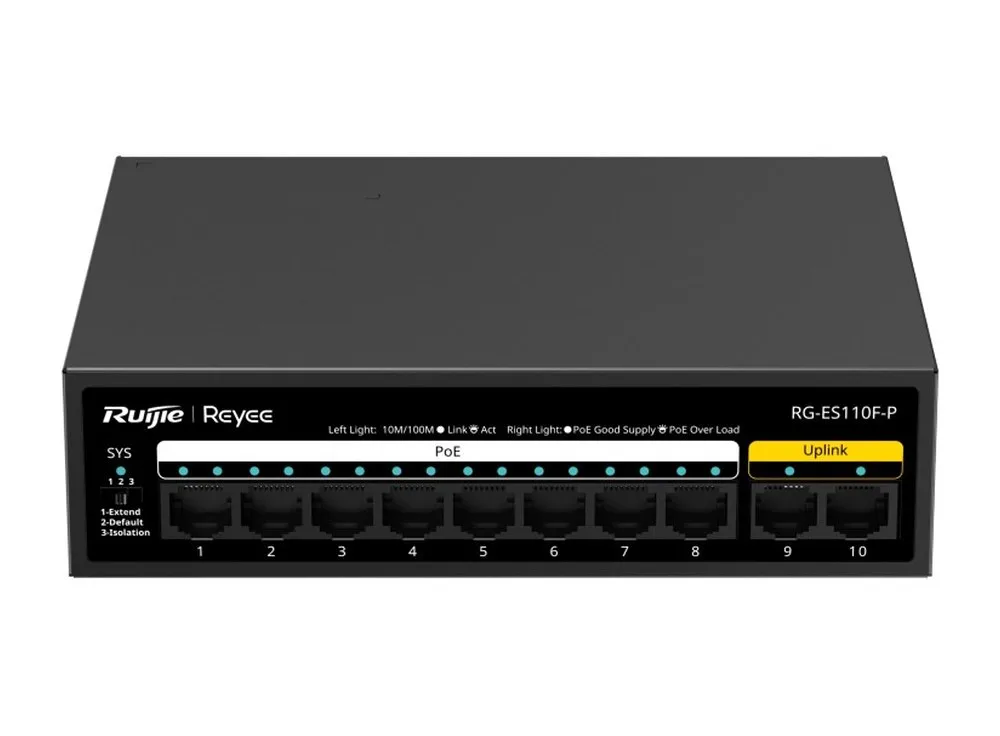

Mặt trước RG-ES110F-P với 10 cổng RJ45, trong đó cổng 1–8 cấp PoE (ảnh: Ruijie).

Khi nào dùng RG-ES110F-P?

Trên trang tiếng Việt, kịch bản Reyee nêu cho mã này là giám sát, văn phòng tại nhà và bán lẻ. Datasheet khuyến nghị một RG-ES110F-P phục vụ tối đa 20 camera “200W H265” hoặc 10 camera “400W H265”. Trong nhóm switch PoE 10/100 Mbps của Reyee, RG-ES110F-P là bản 8 cổng PoE; bản nhỏ hơn RG-ES106F-P có 4 cổng PoE và 54 W, còn RG-ES110FG-P giữ 8 cổng PoE 110 W nhưng hai cổng nối lên chạy 10/100/1000 Mbps.

Công suất PoE và điện năng

• 110 W cho 8 cổng: ngân sách PoE toàn máy 110 W; bảng thông số trong hướng dẫn lắp đặt ghi ngân sách mỗi cổng 30 W, trang sản phẩm viết thiết bị nhận nguồn “lên đến 30 W”.
• Tiêu thụ: 10 W khi chưa có tải PoE, 120 W khi PoE đầy tải; nguồn cố định nhận 100–240 V AC, dòng định mức 3 A.
• PoE watchdog: có, trang sản phẩm gọi là “Tự động khôi phục PoE”.
• Chân cấp nguồn: 1–2 (+), 3–6 (−).

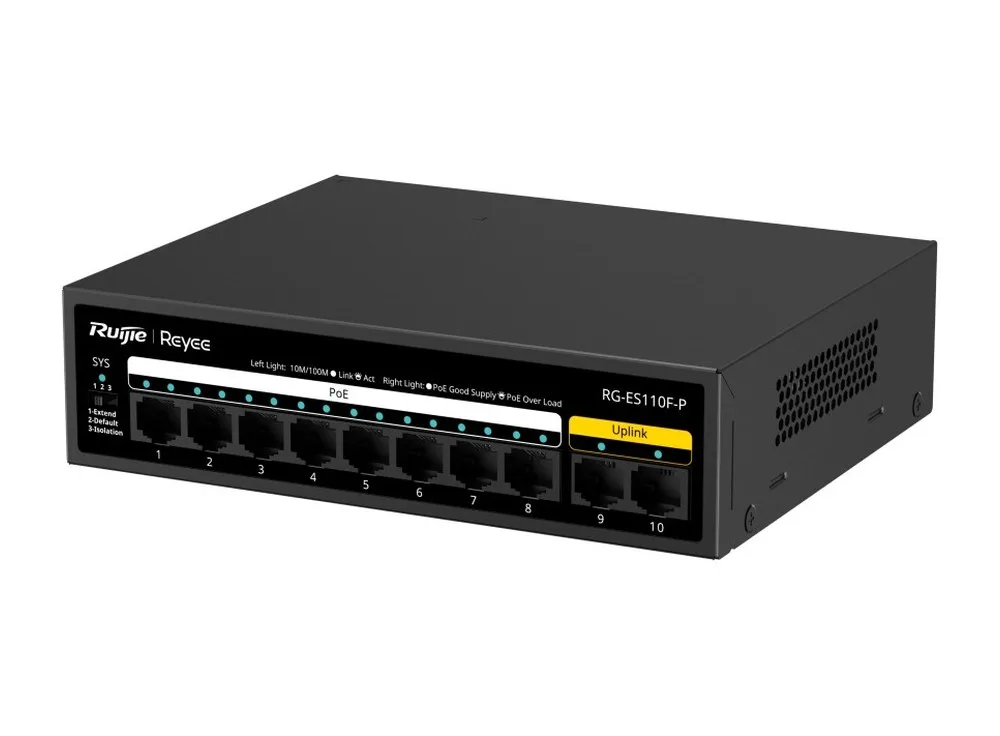

Gạt công tắc DIP: Default, Extend, Isolation

RG-ES110F-P là switch không quản lý; chế độ làm việc được đổi bằng công tắc DIP ở mặt trước, và ở chế độ nào flow control cũng bật.

• Default: mười cổng liên lạc tự do với nhau.
• Extend: cổng 1–8 hạ xuống 10 Mbps để kéo cáp tới 200 m, yêu cầu cáp Cat5e (datasheet). Hướng dẫn lắp đặt nói thêm: 200 m là khoảng cách thường đạt, trong phòng thí nghiệm có thể tới 250 m; muốn truyền xa cần cáp Cat5e trở lên với điện trở dưới 25 ohm mỗi 100 m, thiết bị đầu kia cũng hỗ trợ truyền xa và điện áp cấp 54 V.
• Isolation: các cổng 1–8 bị chặn liên lạc với nhau, chỉ đi được tới cổng 9 và 10.

Đèn trên mặt trước

Đèn hệ thống tắt khi chưa có điện, sáng đứng khi máy đã có điện. Mỗi cổng 1–8 có hai đèn: đèn trái là Link/Act, đèn phải là PoE; cổng 9 và 10 chỉ có đèn Link/Act.

• Link/Act: xanh sáng đứng — đã có liên kết 10/100 Mbps; xanh nhấp nháy — đang gửi nhận dữ liệu; tắt — chưa có liên kết.
• PoE: xanh sáng đứng — đang cấp PoE; xanh nhấp nháy — quá tải PoE; tắt — không cấp PoE.

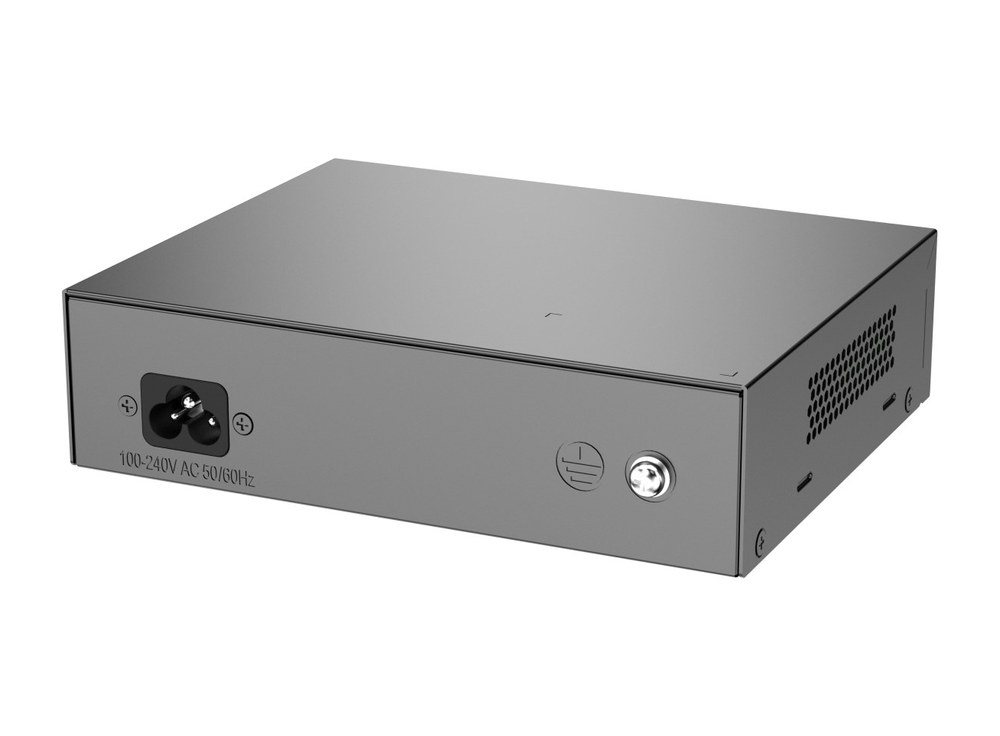

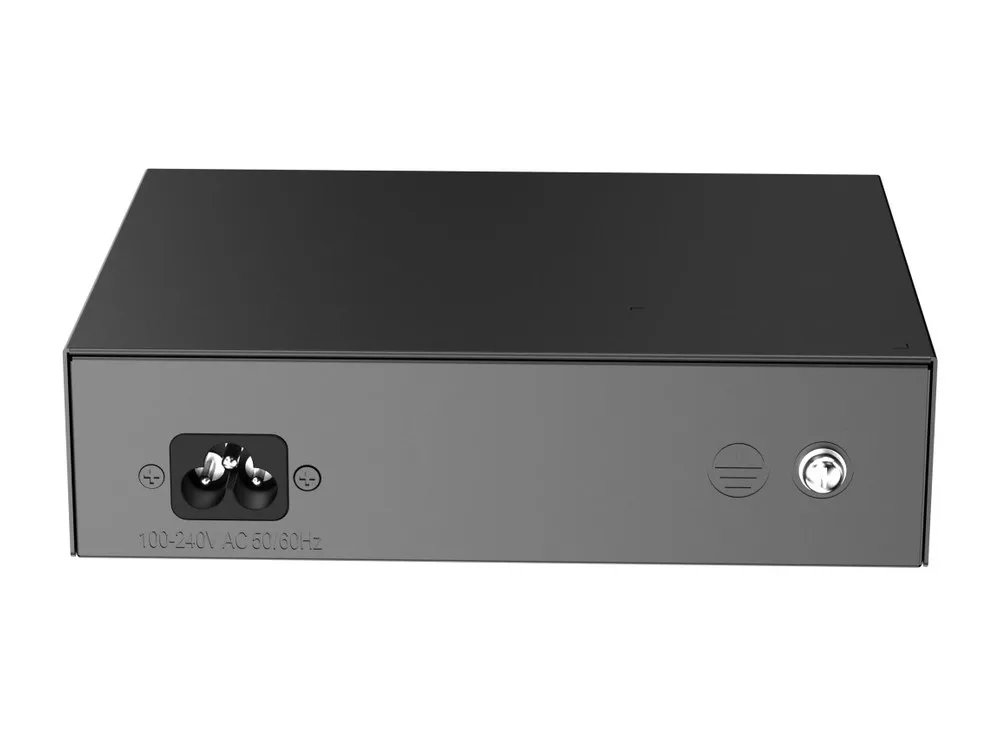

Mặt sau RG-ES110F-P: đầu cắm nguồn AC và cọc tiếp đất (ảnh: Ruijie).

Chọn chỗ lắp và treo tường

Hướng dẫn lắp đặt nêu điều kiện chung cho cả hai cách lắp: khe thoáng quanh máy đủ rộng để tản nhiệt; mặt bàn sạch, thông thoáng, đủ chắc để đỡ máy và phụ kiện, được tiếp đất tốt; ở nơi nóng nên có điều hòa. Không đặt máy ở chỗ ẩm, gần chất lỏng hay nguồn nhiệt, không để máy và dụng cụ ở lối đi.

Khi treo tường, người lắp tự chuẩn bị hai vít KA 3 × 25 mm và hai tắc kê nở. Khoan hai lỗ ngang nhau, cách nhau 120 mm, đóng tắc kê và bắt vít, rồi móc hai lỗ trên thân máy vào vít. Tường phải là bề mặt không cháy như bê tông. Nếu đặt bàn, không di chuyển bàn khi máy đang chạy.

Bộ dụng cụ không kèm theo máy. Hướng dẫn liệt kê: tua vít bake, dây nguồn, cáp mạng, bu lông, kìm cắt, dây rút; găng tay chống tĩnh điện, kìm tuốt dây, kìm bấm đầu RJ45, dao cắt dây; đồng hồ vạn năng; máy tính, màn hình, bàn phím.

Tiếp đất, dây nguồn và chống sét

Nối dây tiếp đất (mua riêng) vào cọc tiếp đất ở mặt sau. Dây nguồn dùng đúng sợi đi kèm máy; datasheet ghi sợi này có thể dài 0,8 m, 1 m, 1,2 m hoặc 1,5 m tùy lô hàng. Khi dây AC đi từ ngoài trời vào, cắm switch qua ổ chống sét có đầu PE nối đất tốt. Cổng mạng có cáp đi ngoài trời cần bộ chống sét Ethernet (mua riêng, chỉ dùng cho cổng 10/100 Mbps đầu RJ-45), cáp ngoài vào đầu IN, đầu OUT nối switch, mỗi cổng nối ra ngoài một bộ.

Trước khi cấp điện, kiểm tra máy đã nối đất, dây nguồn cắm chắc, điện áp đạt yêu cầu; sau khi bật, đèn phải ở trạng thái bình thường và các cổng chuyển tiếp dữ liệu được. Để hiện trên Ruijie Cloud, mạng cần có thiết bị quản lý được như gateway Reyee EG hoặc switch ES2, NBS; RG-ES110F-P được thêm vào Topology bằng quét mã QR hoặc chọn model thủ công.

Bảng so sánh các switch PoE không quản lý

FE: 10/100 Mbps; GE: 10/100/1000 Mbps. Số liệu theo datasheet từng mã.

Mua RG-ES110F-P tại Hợp Nhất

RG-ES110F-P được Hợp Nhất phân phối chính hãng Ruijie, có CO/CQ, giao hàng toàn quốc. Gửi Email hoặc Zalo để Hợp Nhất báo giá chi tiết qua Email trong ngày làm việc. Datasheet có ở mục Thông số kỹ thuật. Bản 4 cổng PoE cùng dòng là RG-ES106F-P; xem các mã khác trong nhóm Switch SOHO và danh mục Switch Ruijie.
