Switch PoE Ruijie RG-ES118GS-P-L 16 cổng Gigabit gắn tai rack

Switch Ruijie Sản phẩm chính hãng

Switch Ruijie RG-ES118GS-P-L 16 cổng PoE+ Gigabit, 2 cổng SFP

Mã: RG-ES118GS-P-LSwitch SOHO

Switch PoE Reyee gắn rack không quản lý: 16 cổng Gigabit PoE/PoE+ tổng 247 W, 2 cổng SFP uplink, 36 Gbps, 2 quạt tự chỉnh tốc độ — phân phối bởi Hợp Nhất Group

Giá bán Liên hệ báo giá

Số lượng sản phẩm

Nhận báo giá qua Emailinfo@hopnhat.com.vn

Chat Zalo gửi yêu cầu

Gửi Email hoặc Zalo, Hợp Nhất gửi báo giá chi tiết qua Email trong ngày làm việc.

Hướng dẫn mua hàng

Mới 100%, đầy đủ giấy tờ CO/CQ
Bảo hành chính hãng · Còn hàng
Giao hàng toàn quốc các ngày trong tuần
Hỗ trợ kỹ thuật và tư vấn 24/7

Nhận báo giá · Email / Zalo / Hotline

Thông số sản phẩm

Dòng sản phẩm: Switch PoE không quản lý
Hãng sản xuất: Ruijie
Mã sản phẩm: RG-ES118GS-P-L
Phân phối: Hợp Nhất Group
Tình trạng: Mới 100%
Bảo hành: Chính hãng
Trạng thái: Còn hàng
Giao hàng: Toàn quốc
Hỗ trợ kỹ thuật: 24/7

Datasheet Switch Ruijie RG-ES118GS-P-L 16 cổng PoE+ Gigabit, 2 cổng SFPTài liệu kỹ thuật của sản phẩm này

Switch Ruijie RG-ES118GS-P-L 16 cổng PoE+ Gigabit, 2 cổng SFP

Tổng quan sản phẩm

RG-ES118GS-P-L là gì?

RG-ES118GS-P-L là switch PoE Gigabit không quản lý gắn tủ rack của Ruijie Reyee. Datasheet gọi máy là “16-Port 10/100/1000 Mbps Unmanaged PoE Switch with 2 SFP Uplinks”: 16 cổng RJ45 10/100/1000 Mbps đều cấp PoE/PoE+ theo IEEE 802.3af/at, cộng 2 cổng SFP 1000BASE-X để nối lên. Tổng ngân sách PoE 247 W, băng thông chuyển mạch 36 Gbps, tốc độ chuyển tiếp 26,8 Mpps.

Máy vỏ kim loại 440 × 214,9 × 44 mm, nặng 2,57 kg, nguồn AC tích hợp; datasheet ghi làm mát bằng 2 quạt cố định có tự điều chỉnh tốc độ, luồng gió từ trước ra sau.

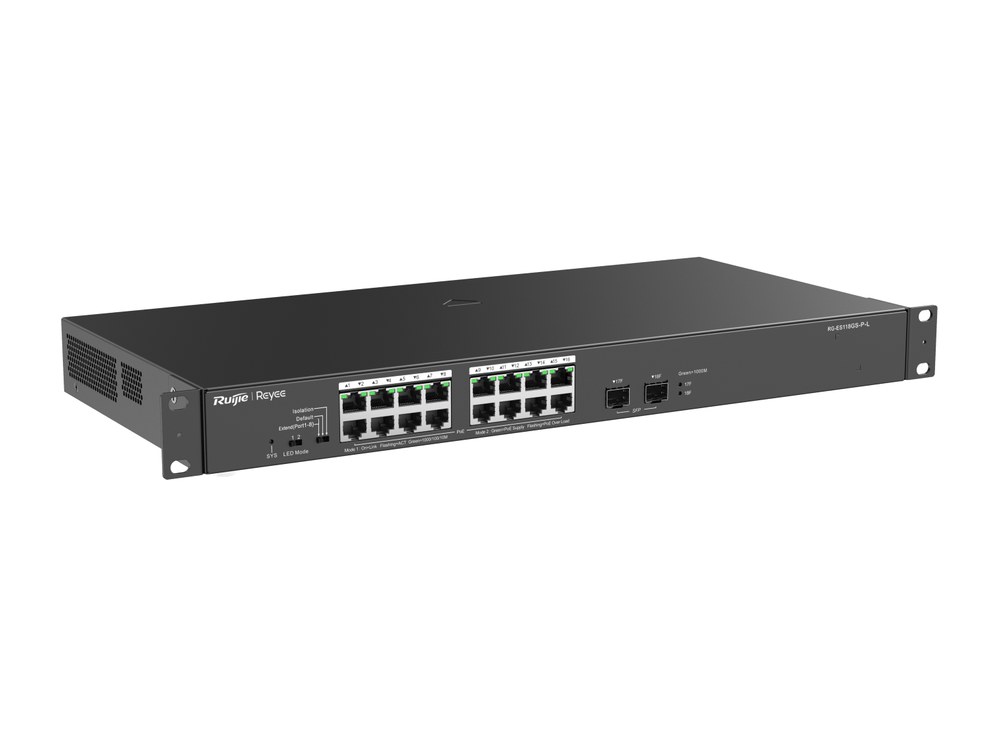

RG-ES118GS-P-L gắn tai rack, chụp nghiêng mặt trước với 16 cổng RJ45 và 2 khe SFP

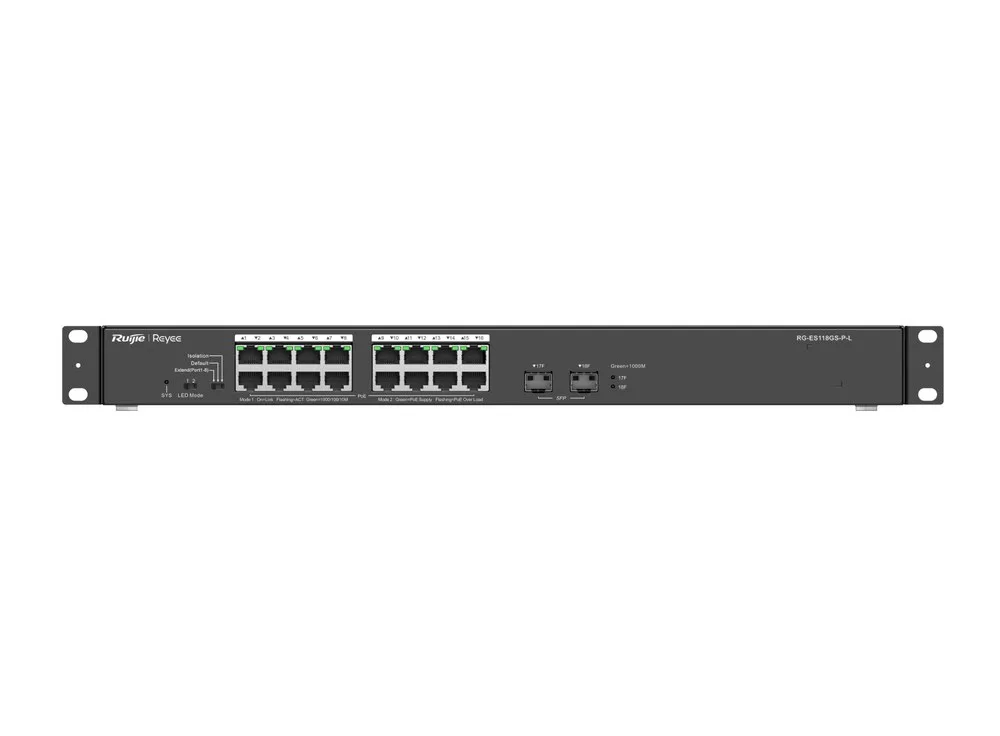

Mặt trước RG-ES118GS-P-L: 16 cổng Gigabit PoE, 2 khe SFP, công tắc chế độ và đèn (ảnh: Ruijie).

Khi nào dùng RG-ES118GS-P-L?

Reyee xếp mã này vào kịch bản giám sát, văn phòng tại nhà, bán lẻ, với các điểm nổi bật “Mạng CCTV thông minh và an toàn” và “Quản lý PoE thông minh”. Datasheet khuyến nghị tối đa 40 camera loại “200W H265” hoặc 20 camera loại “400W H265” cho một switch. So với RG-ES118FGS-LP cùng khung 440 mm, RG-ES118GS-P-L có cổng PoE chạy 10/100/1000 Mbps thay vì 10/100 Mbps, ngân sách PoE 247 W thay vì 120 W, và 2 cổng SFP riêng thay vì 2 cổng combo.

Hai công tắc trên mặt trước

Hướng dẫn lắp đặt mô tả hai loại công tắc trên mặt trước máy:

Công tắc chế độ làm việc (Work Mode): gạt hết sang trái là Extend — tốc độ cổng 1 đến 8 giảm còn 10 Mbps để kéo cáp xa, thường đạt 200 m, phòng thí nghiệm tới 250 m với cáp Cat5e trở lên; ở giữa là Default — mọi cổng liên lạc với nhau; hết sang phải là Isolation — cổng 1–16 không liên lạc với nhau, chỉ đi tới cổng 17 và 18, còn cổng 17 và 18 vẫn liên lạc được với nhau. Flow control bật ở mọi chế độ.
Công tắc chế độ đèn (LED Mode): gạt sang trái (Mode 1) thì đèn cổng báo truyền dữ liệu: xanh đứng là đã kết nối nhưng chưa truyền, xanh nhấp nháy là đang truyền nhận. Gạt sang phải (Mode 2) thì đèn cổng báo PoE: xanh đứng là đang cấp nguồn, xanh nhấp nháy là quá tải.

Nếu cổng RJ45 đang truyền dữ liệu mà đèn lại tắt, hướng dẫn chỉ ra nguyên nhân: công tắc đèn đang ở chế độ báo PoE và cổng đó không cấp PoE; gạt công tắc sang trái để đèn báo trạng thái truyền.

Đèn hệ thống SYS

Tắt: máy chưa có điện.
Xanh nhấp nháy chậm (2 giây một lần): máy chạy bình thường nhưng không đủ công suất cho PoE.
Xanh nhấp nháy nhanh (10 lần một giây): máy đang nâng cấp hoặc khởi động lại.
Xanh sáng đứng: máy hoạt động bình thường.

Đèn cổng SFP tắt khi chưa có liên kết, xanh đứng khi chạy 100/1000 Mbps nhưng chưa truyền, xanh nhấp nháy khi đang truyền nhận. Cổng SFP 1000BASE-X tương thích ngược 100BASE-FX.

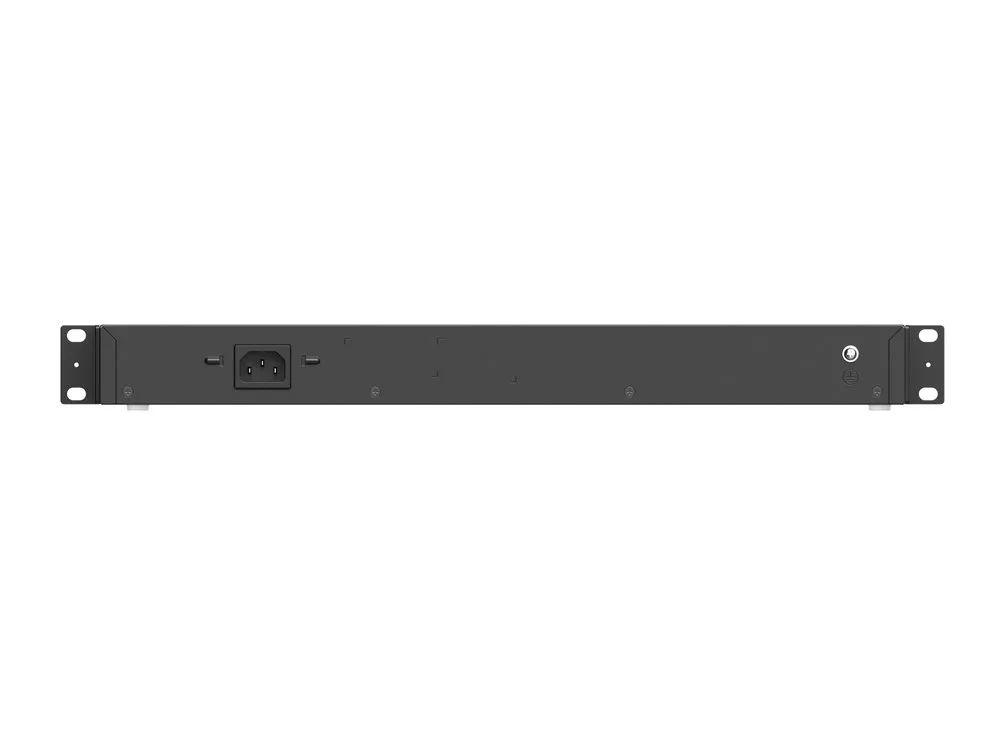

Mặt sau RG-ES118GS-P-L với đầu cắm nguồn AC, chỗ kẹp dây nguồn và cọc tiếp đất

Mặt sau RG-ES118GS-P-L: đầu cắm nguồn AC, giá kẹp dây nguồn và cọc tiếp đất (ảnh: Ruijie).

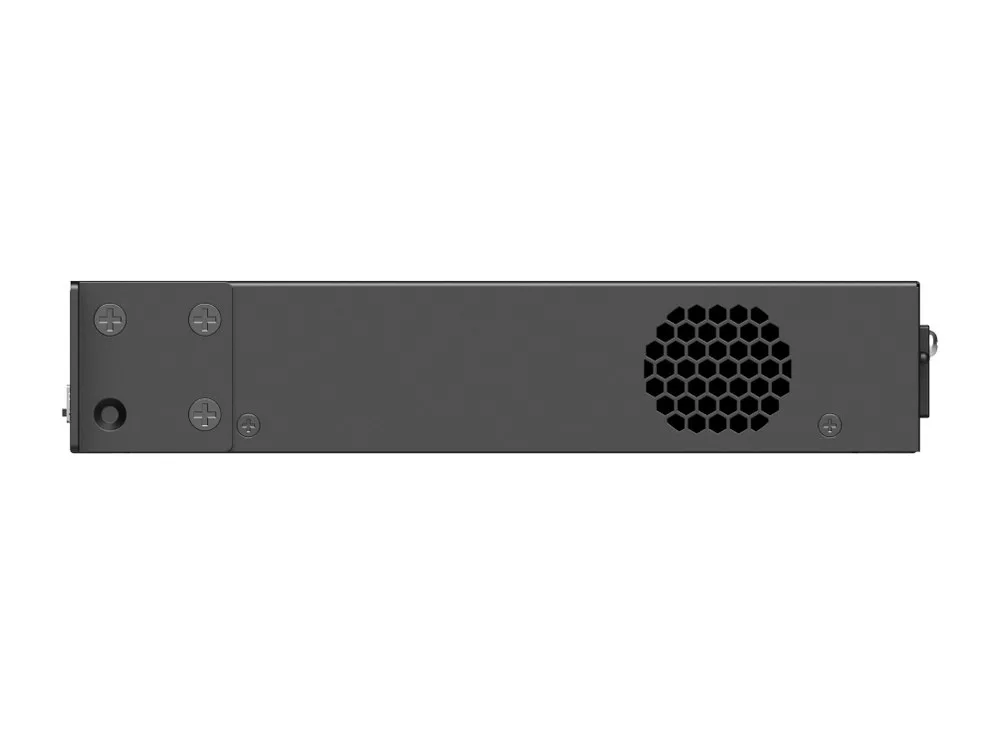

Nguồn PoE 247 W và làm mát bằng quạt

Mười sáu cổng Ethernet cấp nguồn theo chế độ Alternative A (chân 1/2 dương, 3/6 âm); bảng thông số trong hướng dẫn lắp đặt ghi 30 W mỗi cổng. Máy tiêu thụ 20 W khi chưa có tải PoE và 267 W khi PoE đầy tải, nguồn AC tích hợp với dòng định mức 4,5 A. Hai quạt cố định làm mát theo luồng từ trước ra sau, tự chỉnh tốc độ, độ ồn dưới 45 dB ở 25 °C. Hướng dẫn yêu cầu chừa tối thiểu 150 mm quanh các khe thông gió và lau bụi ba tháng một lần.

Lắp tủ rack và tiếp đất

Bắt hai tai rack vào hai bên switch bằng vít đi kèm (6 vít M4 × 8 mm).
Lắp đai ốc lồng vào lỗ vuông của trụ tủ.
Một người đỡ đáy switch và di chuyển tới vị trí cần lắp.
Người thứ hai bắt tai rack vào tủ bằng vít M6 và đai ốc lồng (người dùng tự chuẩn bị), bảo đảm máy nằm ngang và chắc chắn.

Datasheet ghi kiểu lắp là tủ rack; hướng dẫn lắp đặt có thêm cách đặt trên bàn sạch khi không có tủ (hộp kèm 4 đệm cao su). Cọc tiếp đất ở mặt sau nối vào cọc tiếp đất của tủ, rồi nối về thanh cái tiếp đất của phòng máy; điện trở giữa vỏ máy và đất dưới 1 ohm; dây tiếp đất bảo vệ tiết diện tối thiểu 2,5 mm² (12 AWG), không dùng dây trần; nối đất đầu tiên khi lắp, tháo sau cùng.

Dùng dây nguồn đi kèm (1,8 m) và kẹp giữ dây nguồn; tắt nguồn chính trước khi cắm dây.
Cắm module quang vào cổng SFP rồi nối sợi đơn mode hoặc đa mode đúng loại; đầu phát của máy nối đầu thu của thiết bị đối diện và ngược lại; tránh uốn gấp sợi ở chỗ nối.
Bó cáp: dây nguồn bó sát theo đáy máy, cáp quang và cáp xoắn đôi dẫn ra hai bên vào vòng quản lý cáp; không bó quá chặt.
Cổng quang không lên: kiểm tra đảo đầu phát/thu, module hai đầu cùng loại, loại và chiều dài sợi, vệ sinh mặt đầu nối bằng khăn không xơ hoặc bút vệ sinh.

So sánh với switch PoE gắn rack cùng dòng

Mã	Cổng PoE	Cổng nối lên	Tổng PoE	Chuyển mạch	Làm mát
RG-ES118GS-P-L	16 × 10/100/1000	2 SFP	247 W	36 Gbps	2 quạt
RG-ES118FGS-LP	16 × 10/100	2 combo	120 W	7,2 Gbps	Không quạt
RG-ES126FGS-LP	24 × 10/100	1 RJ45 + 1 combo	180 W	8,8 Gbps	1 quạt

Số liệu theo datasheet từng mã.

Mua RG-ES118GS-P-L tại Hợp Nhất

Hợp Nhất phân phối RG-ES118GS-P-L chính hãng Ruijie, đầy đủ CO/CQ, giao hàng toàn quốc. Gửi Email hoặc Zalo để nhận báo giá chi tiết qua Email trong ngày làm việc. Datasheet có ở mục Thông số kỹ thuật. Bản 16 cổng PoE 10/100 Mbps không quạt là RG-ES118FGS-LP; các mã khác ở nhóm Switch SOHO và danh mục Switch Ruijie.

Switch Ruijie RG-ES118GS-P-L 16 cổng PoE+ Gigabit, 2 cổng SFP catalogue datasheet specs

Thông số kỹ thuật

Thông số theo hãng sản xuất
Model	RG-ES118GS-P-L
Loại	Switch PoE không quản lý, Layer 2
Cổng RJ45	16 cổng 10/100/1000BASE-T, tự thỏa thuận, đều cấp PoE
Cổng quang	2 cổng SFP 1000BASE-X (uplink), tương thích ngược 100BASE-FX
Chuẩn PoE	PoE/PoE+ IEEE 802.3af/at; Alternative A, chân 1–2 (+), 3–6 (−)
Ngân sách PoE	247 W tổng; 30 W mỗi cổng (hướng dẫn lắp đặt)
Truyền siêu xa	Chế độ Extend: tốc độ cổng 1–8 giảm còn 10 Mbps, tối đa 200 m với cáp Cat5e
Công tắc chế độ	Extend / Default / Isolation (cổng 1–16 chỉ liên lạc với cổng 17, 18); flow control bật
Công tắc chế độ đèn	Mode 1: đèn cổng báo truyền dữ liệu; Mode 2: đèn cổng báo PoE
Băng thông chuyển mạch	36 Gbps
Tốc độ chuyển tiếp	26,8 Mpps
Flash / bảng MAC	4 MB / 8.000 địa chỉ
Jumbo frame (MTU)	10.000 byte
Tính năng	PoE watchdog, flow control, cách ly cổng, tự điều chỉnh tốc độ quạt; không LLDP
Nguồn	Cố định 220 V AC: 100–240 V AC, 50–60 Hz (tối đa 90–264 V AC, 47–63 Hz), 4,5 A
Công suất tiêu thụ	20 W không tải PoE; 267 W đầy tải PoE
Vỏ, kích thước	Kim loại; 440 × 214,9 × 44 mm
Trọng lượng	2,57 kg (không bao bì); 3,78 kg (có bao bì)
Làm mát, độ ồn	2 quạt cố định, luồng gió trước ra sau; dưới 45 dB ở 25 °C
Kiểu lắp	Tủ rack
Môi trường	Hoạt động 0–45 °C, 10–90% RH; lưu kho −40 °C đến +70 °C, 5–95% RH (không ngưng tụ); −500 m đến +5.000 m
Bảo vệ	ESD 8 kV không khí / 6 kV tiếp xúc; cổng mạng ±4 kV chung; đầu nguồn ±6 kV chung và vi sai
Camera khuyến nghị	“200W H265”: 40; “400W H265”: 20
Phụ kiện kèm	4 đệm cao su, 1 kẹp giữ dây nguồn, 6 vít M4 × 8 mm, dây nguồn 1,8 m, 2 tai rack
MTBF, chứng nhận	200.000 giờ; EN 55032, EN IEC 61000-3-2, EN 61000-3-3, EN 55035, EN 300 386, EN 62368-1, IEC 62368-1; CE, CB

Datasheet Switch Ruijie RG-ES118GS-P-L 16 cổng PoE+ Gigabit, 2 cổng SFPTài liệu kỹ thuật của hãng

Những câu hỏi thường gặp trước khi mua hàng

RG-ES118GS-P-L có bao nhiêu cổng và bao nhiêu cổng PoE?

Trả lời: Máy có 16 cổng RJ45 10/100/1000 Mbps, cả 16 cổng đều cấp PoE/PoE+ chuẩn IEEE 802.3af/at, và 2 cổng SFP 1000BASE-X dùng làm uplink. Tổng ngân sách PoE 247 W, mỗi cổng 30 W theo hướng dẫn lắp đặt.

Đèn SYS của RG-ES118GS-P-L nhấp nháy chậm là sao?

Trả lời: Theo hướng dẫn lắp đặt, đèn SYS xanh nhấp nháy chậm (2 giây một lần) nghĩa là máy vẫn chạy bình thường nhưng không đủ công suất cho PoE; nhấp nháy nhanh (10 lần mỗi giây) là đang nâng cấp hoặc khởi động lại; sáng đứng là hoạt động bình thường.

Công tắc LED Mode trên RG-ES118GS-P-L dùng để làm gì?

Trả lời: Công tắc này đổi ý nghĩa đèn cổng: Mode 1 (gạt trái) đèn báo truyền dữ liệu, Mode 2 (gạt phải) đèn báo PoE — xanh đứng là đang cấp nguồn, nhấp nháy là quá tải. Nếu cổng có dữ liệu mà đèn tắt, gạt công tắc về bên trái.

RG-ES118GS-P-L có quạt không, chạy có ồn không?

Trả lời: Có 2 quạt cố định, tự điều chỉnh tốc độ, luồng gió từ trước ra sau; datasheet ghi độ ồn dưới 45 dB ở 25 °C. Hướng dẫn yêu cầu chừa tối thiểu 150 mm quanh khe thông gió.

Cổng SFP của RG-ES118GS-P-L có chạy 100 Mbps không?

Trả lời: Có. Hướng dẫn lắp đặt ghi cổng SFP 1000BASE-X tương thích ngược 100BASE-FX; đèn cổng SFP xanh đứng khi chạy 100/1000 Mbps và nhấp nháy khi đang truyền nhận.

RG-ES118GS-P-L phục vụ được bao nhiêu camera?

Trả lời: Datasheet khuyến nghị tối đa 40 camera loại “200W H265” hoặc 20 camera loại “400W H265” cho một switch.
