Switch Ruijie RG-ES124G-L 24 cổng Gigabit

RG-ES124G-L là switch gì?

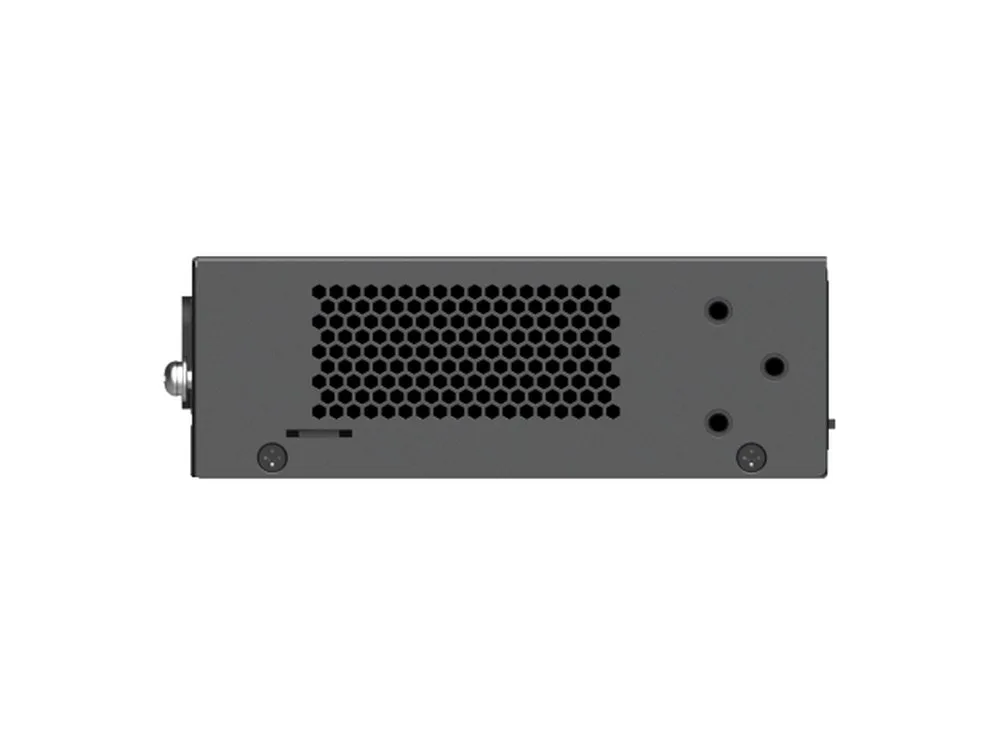

RG-ES124G-L là bộ chuyển mạch 24 cổng 10/100/1000 Mbps không quản lý, không PoE của Ruijie, thuộc Reyee – thương hiệu con mà Ruijie ra mắt cho thị trường doanh nghiệp vừa và nhỏ (SMB). Datasheet gọi máy là “24-Port 10/100/1000 Mbps Unmanaged Non-PoE Switch”, còn trang tiếng Việt của hãng viết “thiết bị chuyển mạch 24 cổng 10/100/1000 Mbps không quản lý được không PoE”. Thân máy bằng kim loại, chạy không quạt, đặt được trên bàn hoặc bắt vào tủ rack.

Hãng liệt kê nơi dùng gồm văn phòng tại nhà, bán lẻ, quán cà phê, biệt thự và có riêng một mục “mạng CCTV an toàn và ổn định”.

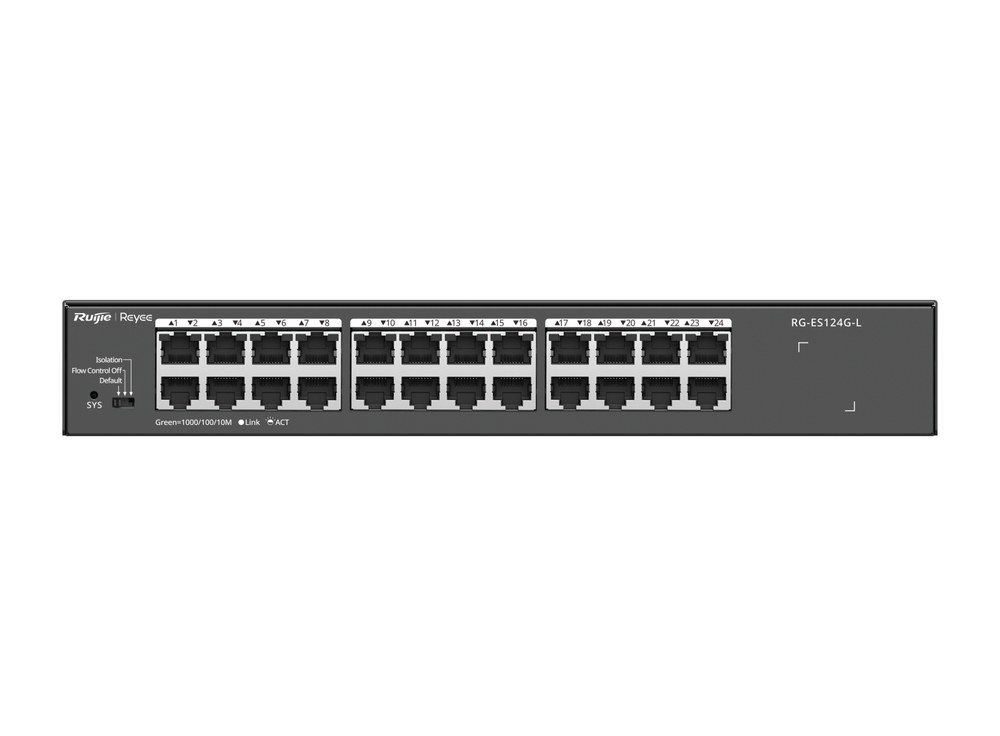

RG-ES124G-L nhìn thẳng mặt trước: 24 cổng mạng Gigabit (ảnh: Ruijie).

24 cổng Gigabit và hiệu năng chuyển mạch

Mỗi cổng RJ45 của RG-ES124G-L tự động thỏa thuận tốc độ 1000, 100 hoặc 10 Mbps và tự đảo chiều MDI/MDIX. Hướng dẫn lắp đặt yêu cầu cáp Cat5e 100 ohm (khuyên dùng loại STP) cho Gigabit, dài tối đa 100 m; ở 100 Mbps dùng cáp Cat5, ở 10 Mbps dùng được Cat3, Cat4 hoặc Cat5.

• Băng thông chuyển mạch 48 Gbps và tốc độ chuyển tiếp 35,7 Mpps theo datasheet.
• Bảng MAC 8.000 địa chỉ, khung jumbo dài tới 10.000 byte, bộ nhớ flash 4 MB.
• Kiểm soát luồng và cách ly cổng có trong phần mềm; datasheet ghi không có LLDP, LLDP-MED, IGMP snooping, ping hay traceroute.
• Cắm rút nóng: cổng dịch vụ và đầu cấp nguồn đều cho phép cắm rút cáp khi máy đang hoạt động.

Chế độ cách ly cổng cho hệ thống camera

Trên trang sản phẩm, Ruijie gắn RG-ES124G-L với mạng camera qua câu “kiểm soát lưu lượng và cách ly cổng, đảm bảo độ tin cậy và bảo mật”. Hai chức năng này nằm ở công tắc gạt trên mặt trước, có ba nấc:

1. Nấc trái cùng là chế độ mặc định: 24 cổng liên lạc tự do, kiểm soát luồng bật.
2. Nấc giữa tắt kiểm soát luồng trên mọi cổng, các cổng vẫn liên lạc được với nhau.
3. Nấc phải cùng là cách ly: cổng 1 đến 22 không nói chuyện được với nhau nhưng vẫn đi tới cổng 23 và 24; hai cổng 23, 24 thông nhau; kiểm soát luồng bật trên toàn bộ cổng.

Datasheet đặt mức khuyến nghị 40 camera 2MP hoặc 20 camera 4MP dùng chuẩn nén H.265 cho một máy (bản gốc ghi “200W H265: 40”, “400W H265: 20”), cùng mức với bản 16 cổng RG-ES116G-L.

Hiển thị trên Ruijie Cloud dù là switch không quản lý

Chú thích của hãng ghi rõ điều kiện: switch không quản lý chỉ hiện trên Ruijie Cloud khi trên cùng mạng có ít nhất một bộ chuyển mạch được quản lý. Theo hướng dẫn lắp đặt, thiết bị được quản lý đó có thể là gateway Reyee EG hoặc switch ES2, NBS. Người dùng mở trang Topology, chọn thiết bị được quản lý nằm phía trên, rồi chọn Scan to Add để quét mã QR in trên switch hoặc Manually Add để nhập model; bước cuối là chỉ ra cổng uplink. Nếu switch đã nằm trong sơ đồ dưới dạng thiết bị ảo, chọn thiết bị ảo đó rồi quét mã hoặc nhập thông tin tương tự.

Lắp vào tủ rack 19 inch hoặc đặt bàn

Hướng dẫn lắp đặt ghi RG-ES124G-L lắp được trong tủ rack EIA 19 inch bốn trụ, mặt trước quay ra ngoài. Tủ cần khoảng cách hai trụ lỗ vuông 465 mm, sâu ít nhất 1000 mm, trụ cách cửa trước tối thiểu 180 mm, có điểm tiếp đất tin cậy và cửa trước sau thông thoáng trên 50%. Hai tai gắn bắt vào thân máy bằng 6 vít M4 × 8 mm có sẵn trong hộp; còn vít M6 và đai ốc lồng để bắt lên trụ tủ thì người dùng tự chuẩn bị.

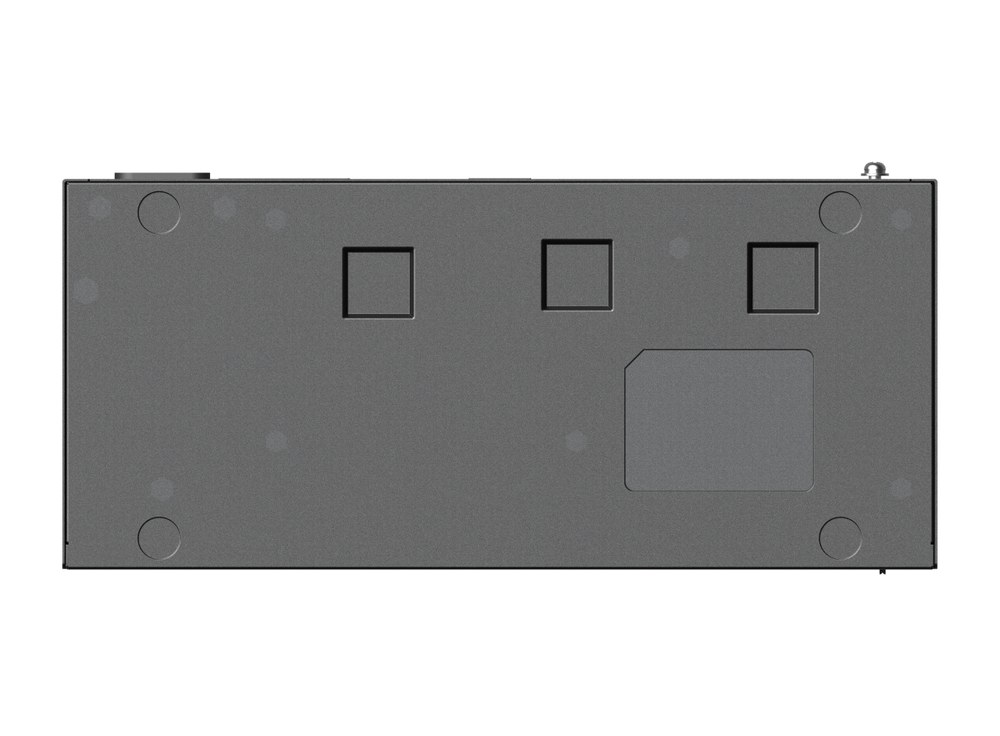

Mặt đáy RG-ES124G-L; khi đặt bàn, hãng hướng dẫn dán 4 đệm cao su vào bốn góc (ảnh: Ruijie).

Không có tủ thì đặt máy trên bàn sạch, dán bốn đệm cao su đi kèm vào bốn góc đáy. Phía sau có cổng điện AC và chốt tiếp đất; hãng lưu ý tắt nguồn tổng trước khi cắm dây và chỉ dùng dây nguồn giao kèm máy (dài 1,8 m).

• SYS tắt: máy chưa có điện. SYS nháy xanh 10 Hz: đang khởi động hoặc nâng cấp, chưa dùng được. SYS xanh đứng: hoạt động bình thường.
• Đèn cổng tắt: chưa nối dây. Xanh đứng: đã lên link ở 1000/100/10 Mbps, chưa có dữ liệu. Xanh nháy: đang truyền dữ liệu.
• Khi một cổng RJ45 mất kết nối hoặc lỗi gửi nhận khung: hãng hướng dẫn thay cáp xoắn đôi, dùng cáp quang hoặc nối tầng switch khi tuyến dài hơn 100 m, và đặt cổng cùng chế độ với switch đầu bên kia.

Nguồn điện, môi trường và độ bền

RG-ES124G-L dùng bộ nguồn AC cố định, nhận điện định mức 100–240 V AC tần số 50/60 Hz (giới hạn 90–264 V AC, 47–63 Hz), dòng định mức 0,6 A, công suất tiêu thụ tối đa 15 W. Vỏ kim loại 280 × 125 × 43,6 mm, nặng 1,12 kg khi chưa đóng gói và 1,86 kg cả hộp. Máy chạy ở 0–45 °C, độ ẩm 10–90% không ngưng tụ, lưu kho từ −40 °C đến +70 °C; chịu tĩnh điện 8 kV (không khí) và 6 kV (tiếp xúc), chống sét ±4 kV ở cổng mạng và ±6 kV ở đầu nguồn. MTBF theo datasheet là 200.000 giờ; máy đạt CE, CB cùng các tiêu chuẩn EN 55032, EN 55035, EN 300 386 và an toàn EN/IEC 62368-1. Hướng dẫn lắp đặt có cảnh báo thiết bị có thể gây nhiễu sóng vô tuyến khi dùng trong môi trường dân dụng.

RG-ES124G-L đặt cạnh các mã cùng nhóm

Số liệu trong bảng lấy từ datasheet từng mã. RG-ES124G-L và RG-ES116G-L chung kích thước 280 × 125 × 43,6 mm; RG-ES126FGS-LP cũng 24 cổng nhưng là cổng 10/100 Mbps có cấp nguồn PoE, thân máy 440 mm lắp rack và có 1 quạt.

Đặt mua RG-ES124G-L tại Hợp Nhất

RG-ES124G-L do Hợp Nhất phân phối chính hãng, đủ giấy tờ CO/CQ và giao toàn quốc. Mã này đang hiển thị Liên hệ báo giá; bạn gửi Email hoặc nhắn Zalo, Hợp Nhất trả báo giá chi tiết qua Email trong ngày làm việc. Datasheet gốc của Ruijie có ở mục Thông số kỹ thuật. Bản 16 cổng cùng thiết kế là RG-ES116G-L; các mã khác xem trong nhóm Switch SOHO và danh mục Switch Ruijie.
