Switch Ruijie RG-ES05F 5 cổng 10/100 Mbps

Switch Ruijie RG-ES05F là gì?

RG-ES05F là switch 5 cổng 10/100 Mbps không quản lý, không PoE, vỏ nhựa của dòng Reyee thuộc Ruijie Networks; datasheet ghi tên “5-Port 10/100 Mbps Unmanaged Non-PoE Switch”. Máy nhỏ 85 × 52 × 23,5 mm, nặng 49,5 g, chạy bằng adapter 5 V và có hai kiểu lắp: treo tường hoặc đặt bàn.

Trang tiếng Việt của Reyee ghi nơi dùng gồm văn phòng tại nhà, bán lẻ, quán cà phê, biệt thự. Các cổng là Fast Ethernet (100Base-TX), theo hướng dẫn lắp đặt vẫn tương thích ngược với thiết bị 10Base-T.

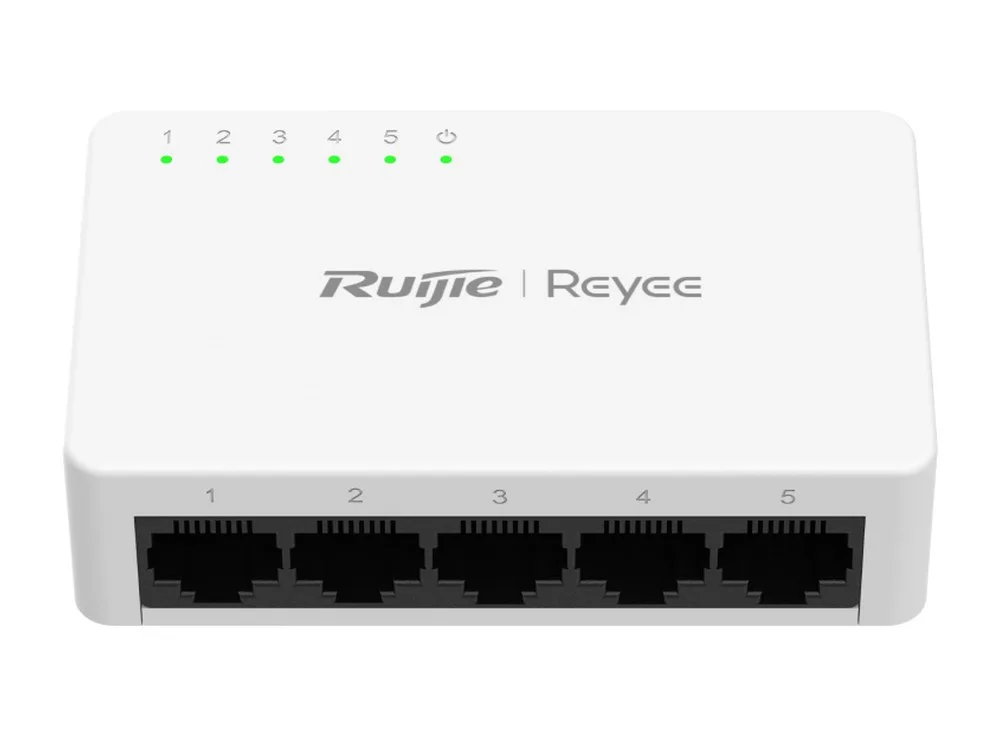

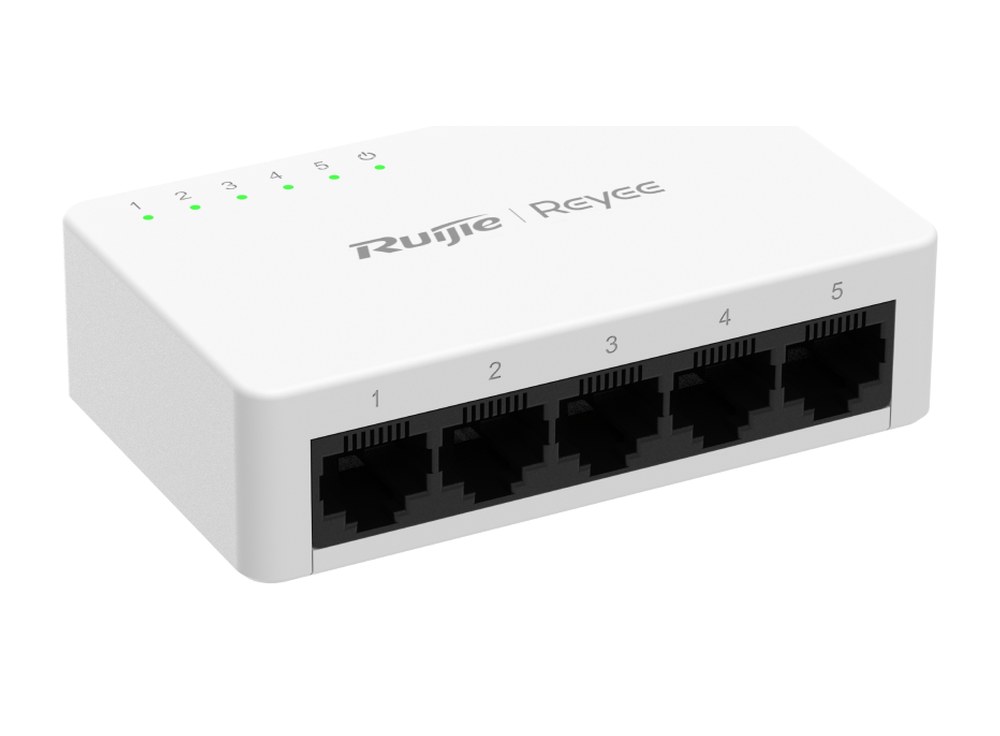

RG-ES05F – switch 5 cổng Fast Ethernet dòng Reyee (ảnh: Ruijie).

Những điểm Ruijie nêu về RG-ES05F

• Cắm là chạy: đặc điểm được nêu đầu tiên trong mục tính năng của trang sản phẩm.

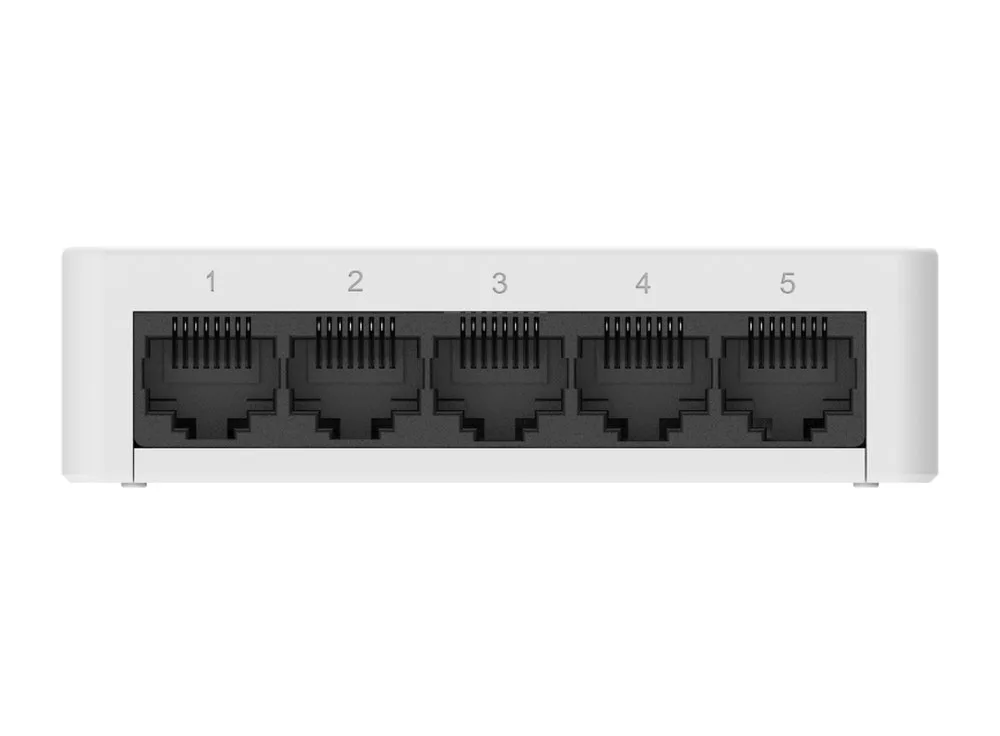

• Fast Ethernet: 5 cổng RJ45 10/100BASE-T, tự thỏa thuận tốc độ và tự nhận cáp thẳng/chéo (auto MDI/MDIX) theo hướng dẫn lắp đặt.
• Hiện trên Ruijie Cloud: trang sản phẩm cho biết switch không quản lý vẫn được hiển thị trên Ruijie Cloud, kèm điều kiện cùng mạng phải có ít nhất một switch được quản lý.
• Tiết kiệm năng lượng: công suất tiêu thụ tối đa 1,4 W theo datasheet.
• Độ tin cậy: hãng viết về “các tiêu chuẩn nghiêm ngặt trong thiết kế PCB và lựa chọn thành phần”; MTBF ghi 200.000 giờ.

Thông số đáng chú ý

• Hiệu năng: băng thông chuyển mạch 1 Gbps, tốc độ chuyển tiếp 0,74 Mpps cho 5 cổng 10/100 Mbps.
• Adapter nguồn DC: đầu vào 100–240 V AC, 50/60 Hz (tối đa 90–264 V AC, 47–63 Hz), dòng vào định mức 0,3 A; đầu ra 5 V DC, tối đa 1 A. Hướng dẫn lắp đặt liệt kê adapter 5 V/1 A của hai nhà sản xuất theo từng tiêu chuẩn khu vực (châu Âu, Anh, Mỹ, Úc, Ấn Độ) và dặn chỉ dùng loại có trong danh sách.
• Làm mát: không quạt, tản nhiệt tự nhiên; datasheet ghi không phát tiếng ồn.
• Môi trường: hoạt động 0–45 °C, lưu kho −40 °C đến +75 °C, độ ẩm 10–90% khi chạy và 5–95% khi lưu kho (không ngưng tụ), độ cao −500 m đến 5.000 m.
• Bảo vệ: chống tĩnh điện 8 kV phóng qua không khí, 6 kV tiếp xúc; chống sét lan truyền ±4 kV ở cổng mạng, ±2 kV chế độ chung và ±1 kV chế độ vi sai ở cổng nguồn; dòng rò ra đất không quá 1,5 mA.
• Chứng nhận: CE, CB; EN 55032, EN IEC 61000-3-2, EN 61000-3-3, EN 55035, EN 300 386; an toàn EN 62368-1, IEC 62368-1.

Treo tường RG-ES05F đúng hướng dẫn

Hãng không kèm vít và tắc kê; người dùng tự chuẩn bị. Các bước theo hướng dẫn lắp đặt:

1. Khoan hai lỗ trên tường cách nhau 56 mm, đường nối hai lỗ nằm ngang.
2. Đóng tắc kê vào lỗ sao cho mép ngoài tắc kê bằng mặt tường.
3. Vặn vít vào tắc kê, chừa khoảng hở giữa mặt trong đầu vít và mép tắc kê không dưới 4,0 mm.
4. Đưa hai lỗ treo ở đáy máy khớp vào đầu vít và treo switch lên.

Vít dùng loại đầu có đường kính 5,2–6,0 mm, đầu dày dưới 1,6 mm, dài tối thiểu 20 mm để chịu được trọng lượng máy. Hãng chỉ cho treo trên bê tông hoặc bề mặt không cháy. Nếu đặt bàn, máy phải nằm ở chỗ hạn chế được xê dịch.

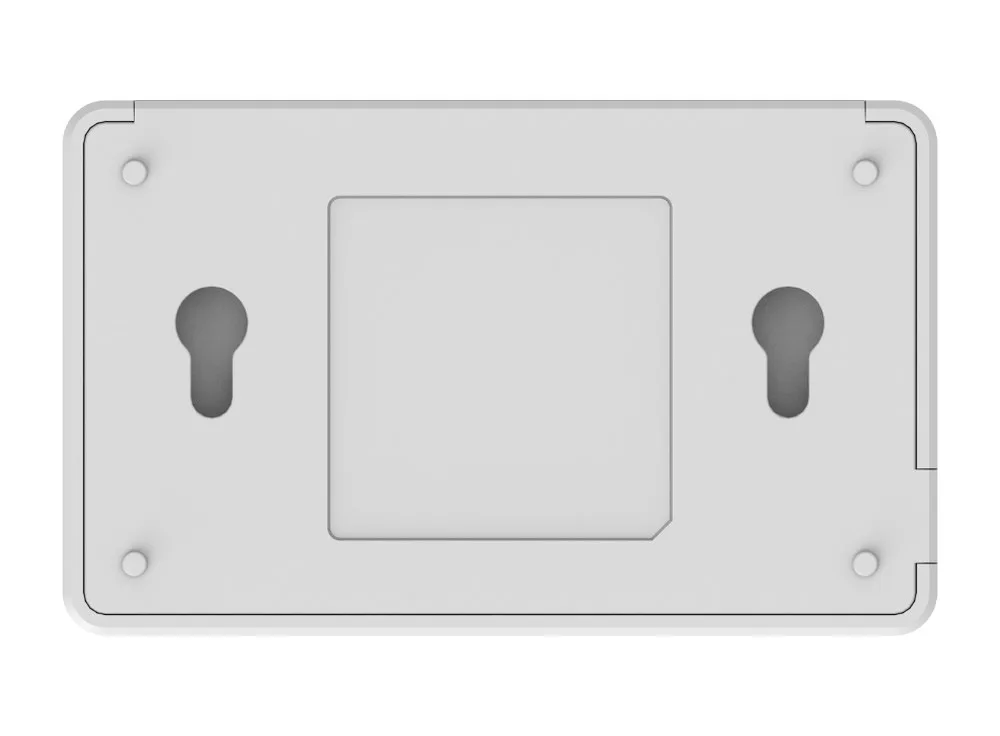

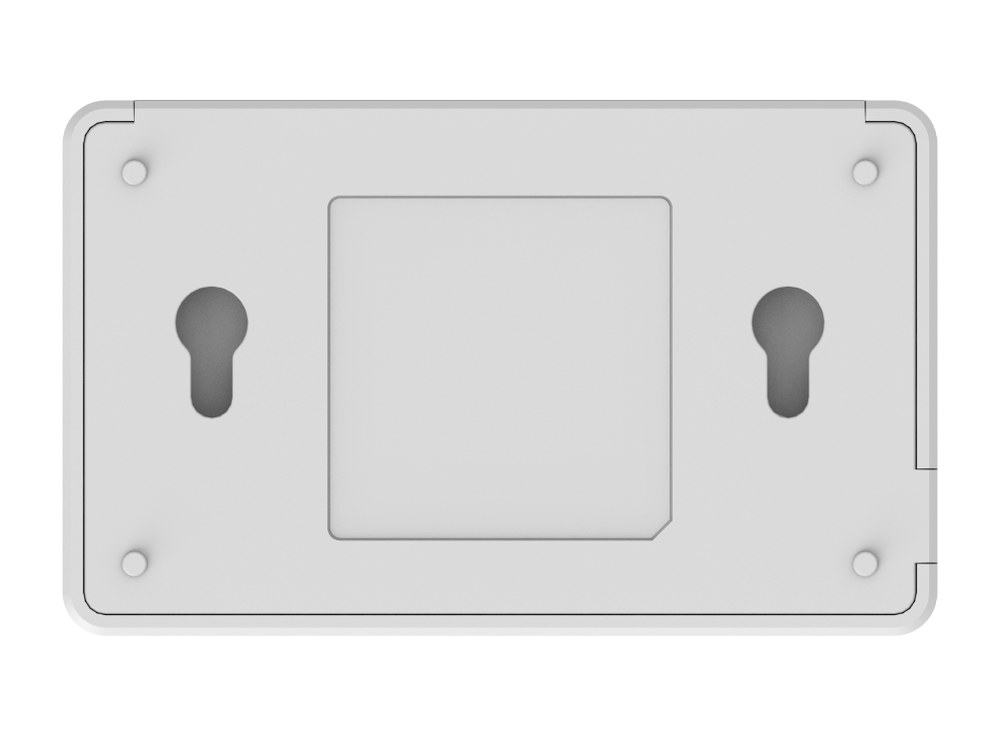

Hai lỗ treo ở mặt đáy RG-ES05F khớp với hai vít bắt cách nhau 56 mm (ảnh: Ruijie).

Đèn báo, làm mát và xử lý sự cố

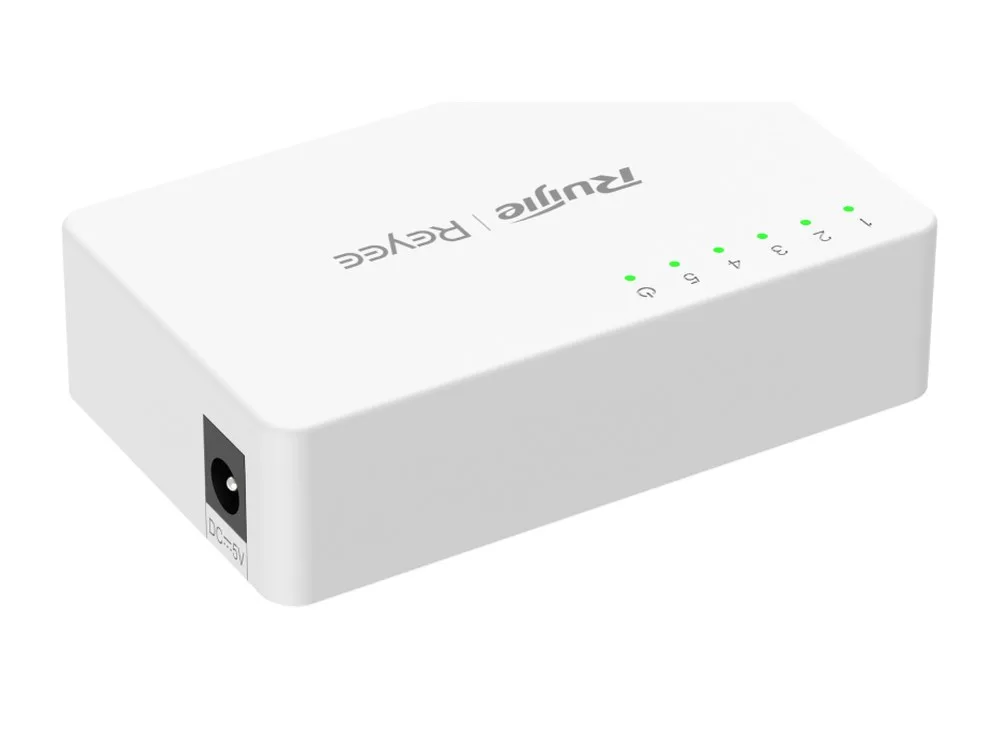

Mặt trước có 5 cổng mạng, đèn trạng thái từng cổng và đèn hệ thống; cổng cắm nguồn DC nằm ở cạnh bên phải máy. Đèn hệ thống tắt khi máy mất điện, sáng đứng khi máy chạy. Đèn cổng tắt nghĩa là chưa kết nối, sáng đứng là đã nối ở 10/100 Mbps, nhấp nháy là đang gửi hoặc nhận dữ liệu.

Để máy tản nhiệt tốt, hãng yêu cầu chừa khoảng trống tối thiểu 100 mm quanh máy, không đặt đồ lên trên và không xếp chồng thiết bị, đồng thời vệ sinh định kỳ khoảng 3 tháng một lần cho bụi khỏi bịt khe thoáng. Cáp mạng 100 m nên đi trong nhà; nếu bắt buộc đi ngoài trời thì phải có biện pháp chống sét.

• Đèn hệ thống không sáng sau khi cấp điện: kiểm tra ổ điện trong phòng và dây nguồn đã cắm chắc chưa.
• Cổng RJ45 không lên hoặc lỗi gửi nhận khung: thay cáp xoắn đôi; kiểm tra cáp có dài quá 100 m; kiểm tra cổng có cùng chế độ làm việc với switch đầu kia.
• Cáp dùng được: 10 Mbps chạy với cáp Cat3, Cat4, Cat5; 100 Mbps cần cáp Cat5; cả hai đều tối đa 100 m.

Đưa RG-ES05F vào sơ đồ mạng

Hướng dẫn lắp đặt mô tả cách thêm switch không quản lý vào sơ đồ Topology: mạng phải có thiết bị quản lý được như gateway Reyee EG hoặc switch ES2, NBS. Chọn thiết bị được quản lý ở phía trên, bấm Scan to Add và quét mã QR trên switch, hoặc bấm Manually Add rồi chọn model; sau đó chọn cổng uplink để hoàn tất.

RG-ES05F so với các switch nhỏ cùng dòng

FE là cổng 10/100 Mbps, GE là cổng 10/100/1000 Mbps; số liệu lấy từ datasheet từng mã. RG-ES05F và RG-ES05G-L cùng khung 85 × 52 × 23,5 mm; RG-ES105GD vỏ kim loại chỉ đặt bàn.

Mua RG-ES05F chính hãng tại Hợp Nhất

Hợp Nhất phân phối RG-ES05F chính hãng Ruijie, đủ giấy tờ CO/CQ, giao hàng toàn quốc. Giá ở đầu trang là giá tham khảo; gửi Email hoặc Zalo để nhận báo giá chi tiết theo số lượng trong ngày làm việc. Datasheet chính thức tải ở mục Thông số kỹ thuật. Bản nhiều cổng trong cùng nhóm có RG-ES116G-L; các mã khác xem tại nhóm Switch SOHO và danh mục Switch Ruijie.
