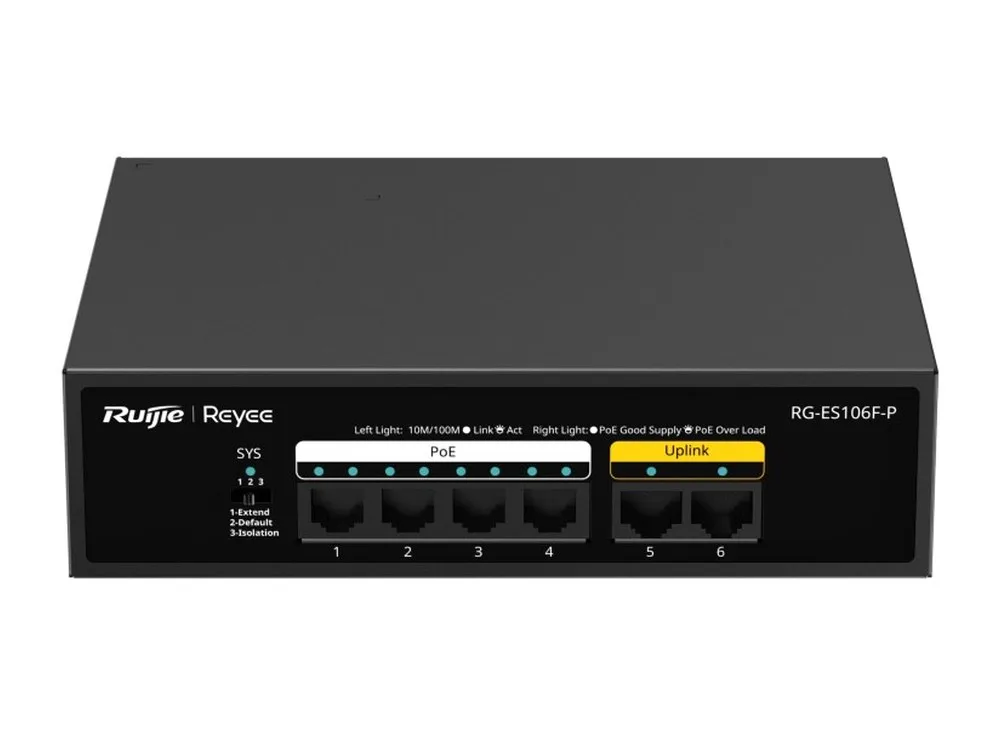

Switch PoE Ruijie RG-ES106F-P 6 cổng 10/100 Mbps nhìn từ mặt trước

Switch Ruijie Sản phẩm chính hãng

Switch Ruijie RG-ES106F-P 6 cổng 10/100 Mbps, 4 cổng PoE+

Mã: RG-ES106F-PSwitch SOHO

Switch PoE Reyee không quản lý 6 cổng 10/100 Mbps, cổng 1–4 PoE/PoE+ tổng 54 W, công tắc DIP truyền xa 200 m và cách ly cổng, vỏ kim loại — phân phối bởi Hợp Nhất Group

Giá bán Liên hệ báo giá

Số lượng sản phẩm

Nhận báo giá qua Emailinfo@hopnhat.com.vn

Chat Zalo gửi yêu cầu

Gửi Email hoặc Zalo, Hợp Nhất gửi báo giá chi tiết qua Email trong ngày làm việc.

Hướng dẫn mua hàng

Mới 100%, đầy đủ giấy tờ CO/CQ
Bảo hành chính hãng · Còn hàng
Giao hàng toàn quốc các ngày trong tuần
Hỗ trợ kỹ thuật và tư vấn 24/7

Nhận báo giá · Email / Zalo / Hotline

Thông số sản phẩm

Dòng sản phẩm: Switch PoE không quản lý
Hãng sản xuất: Ruijie
Mã sản phẩm: RG-ES106F-P
Phân phối: Hợp Nhất Group
Tình trạng: Mới 100%
Bảo hành: Chính hãng
Trạng thái: Còn hàng
Giao hàng: Toàn quốc
Hỗ trợ kỹ thuật: 24/7

Datasheet Switch Ruijie RG-ES106F-P 6 cổng 10/100 Mbps, 4 cổng PoE+Tài liệu kỹ thuật của sản phẩm này

Switch Ruijie RG-ES106F-P 6 cổng 10/100 Mbps, 4 cổng PoE+

Tổng quan sản phẩm

Switch PoE Ruijie RG-ES106F-P là gì?

RG-ES106F-P là switch PoE không quản lý dòng Reyee của Ruijie, có 6 cổng RJ45 10/100 Mbps, trong đó cổng 1–4 cấp nguồn PoE/PoE+ chuẩn IEEE 802.3af/at với tổng công suất PoE 54 W. Hướng dẫn lắp đặt của hãng giới thiệu máy cắm là chạy, không cần cấu hình, dùng được với nhiều thiết bị giám sát video và điểm phát Wi-Fi, phù hợp mạng Ethernet nhỏ và vừa.

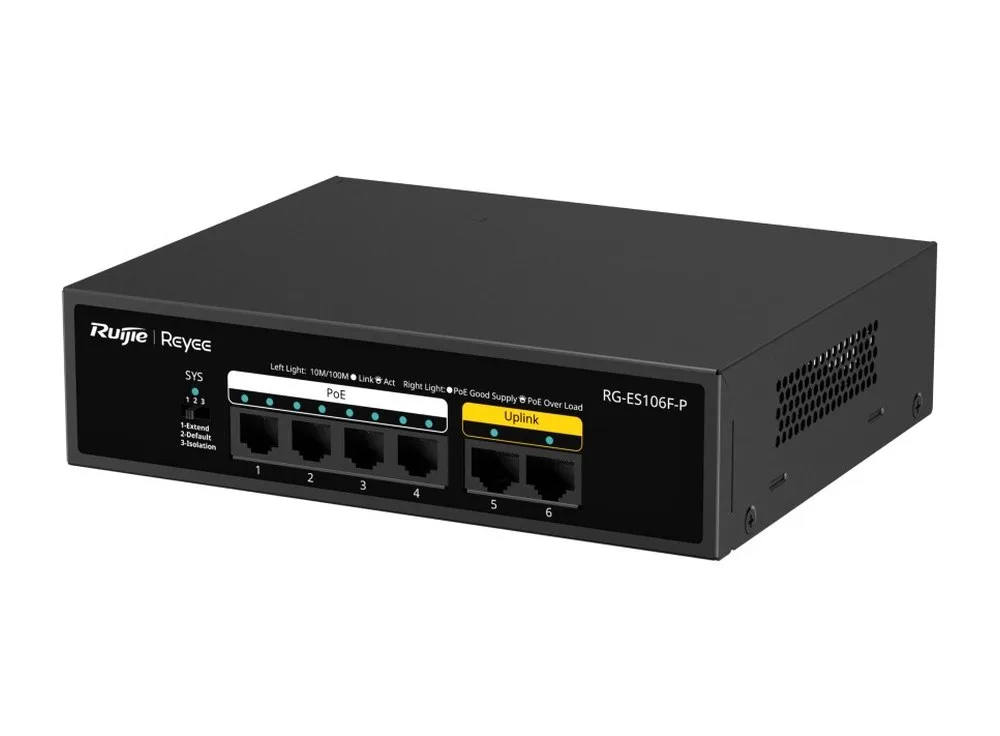

Máy có vỏ kim loại 166 × 132,6 × 43 mm, nguồn AC tích hợp, không quạt, treo tường hoặc đặt bàn. Mặt trước có công tắc DIP để đổi chế độ làm việc: mặc định, truyền xa (Extend) và cách ly (Isolation).

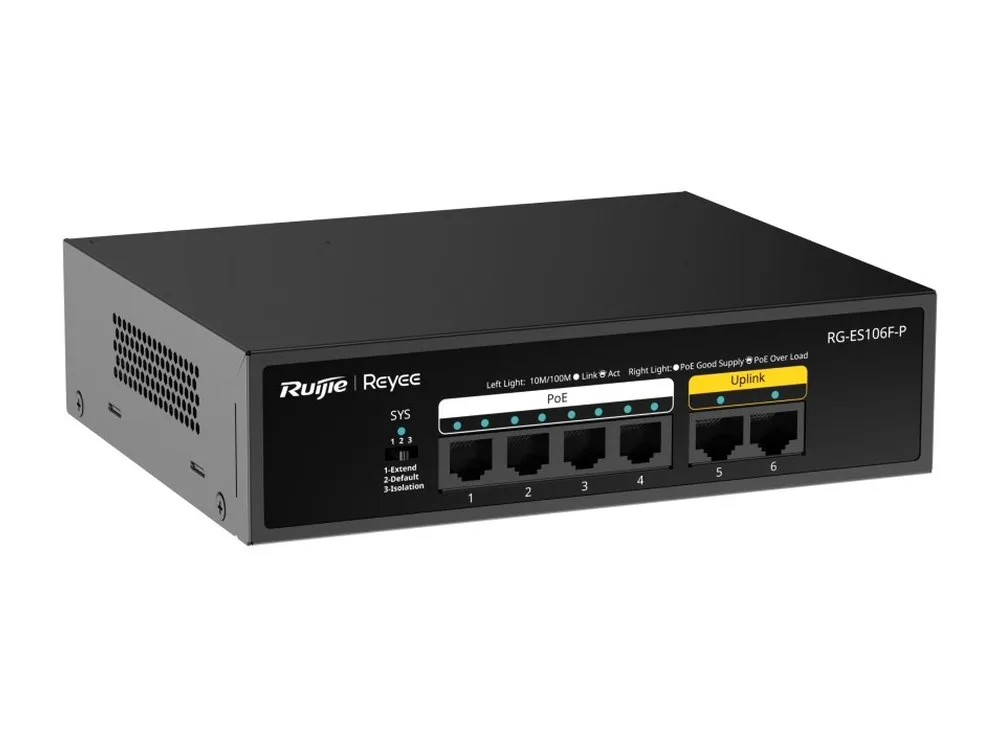

Switch PoE RG-ES106F-P vỏ kim loại chụp nghiêng mặt trước với 6 cổng RJ45

RG-ES106F-P: 6 cổng 10/100Base-T, cổng 1–4 có PoE, công tắc DIP và đèn ở mặt trước (ảnh: Ruijie).

RG-ES106F-P dùng cho hệ thống nào?

Trang tiếng Việt của Reyee đặt kịch bản đầu tiên cho RG-ES106F-P là giám sát, sau đó là văn phòng tại nhà, bán lẻ, quán cà phê. Các điểm nổi bật hãng nêu gồm “Mạng CCTV thông minh và an toàn” và “Quản lý PoE thông minh”. Datasheet đưa ra số camera khuyến nghị cho một switch: 20 camera loại “200W H265” hoặc 10 camera loại “400W H265”.

Mỗi cổng tới 30 W: hướng dẫn lắp đặt ghi ngân sách PoE mỗi cổng 30 W; trang sản phẩm viết “phù hợp với đa dạng các thiết bị cần được cấp nguồn lên đến 30 W”.
Tổng 54 W cho 4 cổng: công suất tiêu thụ của máy là 6 W khi không có tải PoE và 60 W khi đầy tải PoE.
Tự khôi phục PoE: datasheet ghi có PoE watchdog; trang sản phẩm gọi là “Tự động khôi phục PoE”.
Chân cấp điện: chân 1–2 dương, chân 3–6 âm.

Ba chế độ của công tắc DIP

RG-ES106F-P không có giao diện quản lý; thay vào đó hãng đặt một công tắc DIP ở mặt trước. Ở cả ba chế độ, flow control đều bật.

Default (mặc định): tất cả các cổng liên lạc được với nhau.
Extend (truyền xa): tốc độ cổng 1–4 giảm còn 10 Mbps, đổi lại khoảng cách truyền tối đa 200 m với cáp Cat5e. Hướng dẫn lắp đặt ghi thêm: trong phòng thí nghiệm, với cáp Cat5e trở lên, khoảng cách có thể đạt 250 m; chất lượng cáp, thiết bị nhận nguồn và nhiệt độ môi trường có thể làm khoảng cách thực tế ngắn hơn.
Isolation (cách ly): cổng 1–4 không liên lạc được với nhau nhưng vẫn liên lạc với cổng 5 và 6.

Trước khi dùng truyền xa, hãng đặt bốn điều kiện: cáp Cat5e trở lên có điện trở dưới 25 ohm trên 100 m; thiết bị đầu kia cũng hỗ trợ truyền xa; điện áp cấp là 54 V; cổng PoE bật truyền xa sẽ giảm còn 10 Mbps.

Đèn báo trên mặt trước

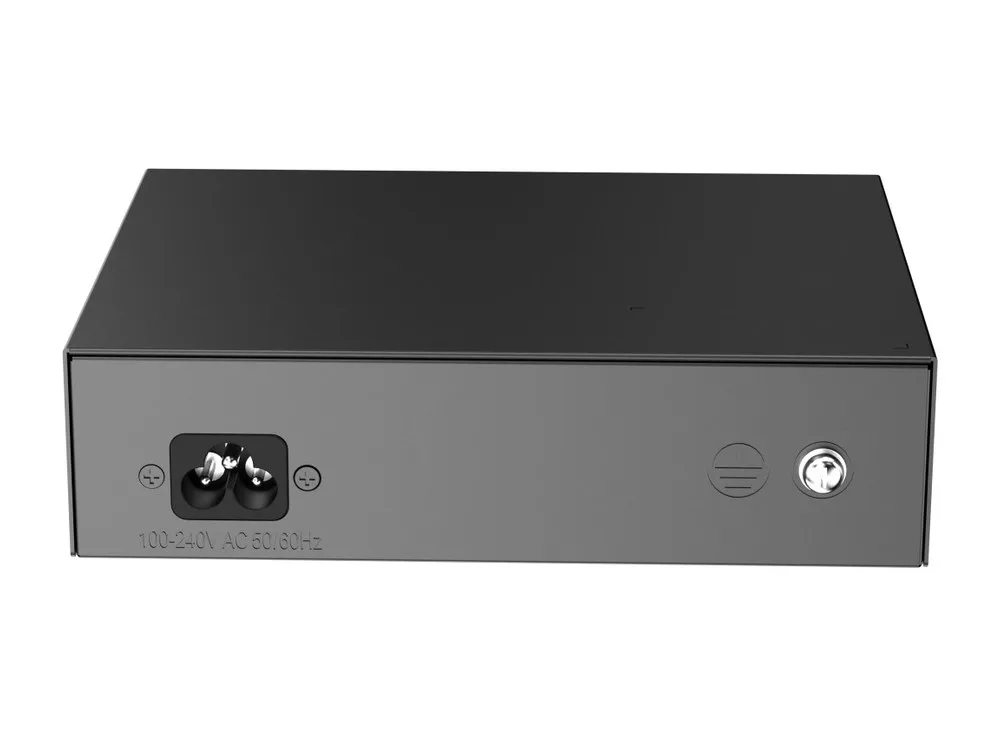

Mặt sau RG-ES106F-P có cổng nguồn AC và cọc tiếp đất

Mặt sau RG-ES106F-P: đầu cắm nguồn AC và cọc tiếp đất (ảnh: Ruijie).

Đèn hệ thống: tắt khi máy chưa có điện, sáng đứng khi máy đã cấp điện.
Đèn Link/Act (đèn trái của cổng 1–4 và đèn của cổng 5–6): xanh sáng đứng khi cổng đã lên liên kết 10/100 Mbps, xanh nhấp nháy khi đang gửi nhận dữ liệu, tắt khi chưa có liên kết.
Đèn PoE (đèn phải của cổng 1–4): xanh sáng đứng khi PoE đang bật, xanh nhấp nháy khi quá tải PoE, tắt khi PoE không hoạt động.

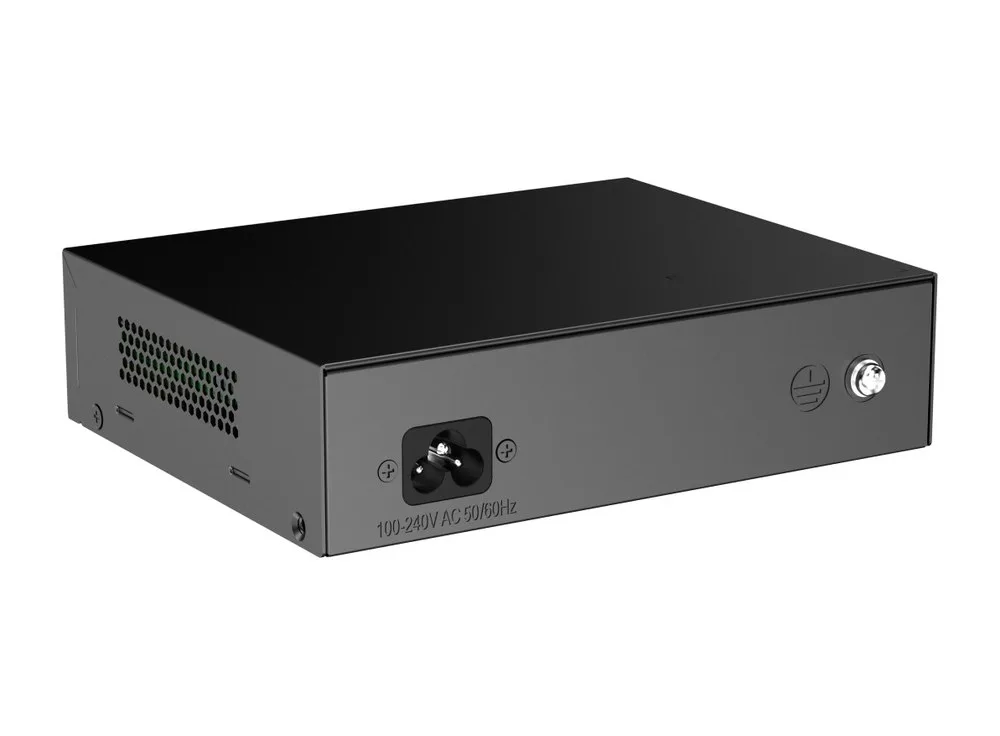

Mặt sau có đầu cắm nguồn AC và cọc tiếp đất; nhãn thông tin thiết bị nằm ở mặt đáy.

Lắp đặt, tiếp đất và chống sét

Hướng dẫn lắp đặt dùng vít KA3 × 25 mm và tắc kê nở để treo máy: khoan hai lỗ cùng độ cao, cách nhau 120 mm, đóng tắc kê, bắt vít rồi treo hai lỗ trên thân máy vào vít. Chỉ treo trên bề mặt không cháy như bê tông. Nếu không treo tường được, đặt máy trên bàn sạch và không di chuyển bàn khi máy đang chạy. Khi lắp không cấp điện cho máy, lắp trong nhà, tránh nhiệt độ cao, dây cao áp, giông sét và điện trường mạnh; không lau bằng khăn ẩm, không rửa bằng chất lỏng.

Dây tiếp đất không kèm theo máy, người dùng mua riêng và nối vào cọc tiếp đất ở mặt sau. Dây tiếp đất bảo vệ có tiết diện tối thiểu 0,75 mm² (18 AWG); điện trở tiếp đất cho yêu cầu EMC nhỏ hơn 1 ohm. Hãng khuyên lắp chống sét nguồn ở đầu vào điện. Dây nguồn dùng đúng loại đi kèm máy; datasheet ghi dây nguồn kèm theo có một trong bốn độ dài 0,8 m, 1 m, 1,2 m hoặc 1,5 m tùy lô giao.

Chống sét cổng Ethernet: bộ chống sét chỉ dùng cho cổng 10/100 Mbps đầu RJ45, mua riêng; cáp ngoài trời cắm đầu IN, cáp sang switch cắm đầu OUT; dây đất của bộ chống sét bắt vào cọc tiếp đất của switch, càng ngắn càng tốt; mỗi cổng nối ra ngoài cần một bộ.
Ổ cắm chống sét AC: dùng khi dây nguồn AC đi từ ngoài trời vào; đầu PE nối đất tốt; đèn RUN xanh và ALARM tắt là đang bảo vệ.
Khoảng trống: tối thiểu 100 mm quanh máy để tản nhiệt; vệ sinh bụi ba tháng một lần.

Bật máy và đưa lên Ruijie Cloud

Trước khi bật: máy đã nối đất, dây nguồn cắm đúng, điện áp đạt yêu cầu. Sau khi bật: đèn ở trạng thái bình thường, chương trình chính nạp xong, các cổng chuyển tiếp dữ liệu bình thường. Switch không quản lý vẫn hiện được trên Ruijie Cloud khi cùng mạng có thiết bị quản lý được như gateway Reyee EG hoặc switch ES2, NBS; trên trang Topology chọn thiết bị phía trên, rồi Scan to Add (quét mã QR) hoặc Manually Add (chọn model) và chọn cổng uplink.

RG-ES106F-P so với switch PoE Fast Ethernet lớn hơn

Mã	Cổng RJ45	Cổng PoE	Tổng PoE	Băng thông	Camera “200W H265”
RG-ES106F-P	6 × FE	4	54 W	1,2 Gbps	20
RG-ES110F-P	10 × FE	8	110 W	2 Gbps	20
RG-ES110FG-P	8 × FE + 2 × GE	8	110 W	5,6 Gbps	20

FE: cổng 10/100 Mbps; GE: cổng 10/100/1000 Mbps. Ba mã cùng vỏ kim loại 166 × 132,6 × 43 mm, không quạt, treo tường hoặc đặt bàn; số liệu theo datasheet từng mã.

Mua RG-ES106F-P tại Hợp Nhất

Hợp Nhất phân phối RG-ES106F-P chính hãng Ruijie, đầy đủ CO/CQ, giao hàng toàn quốc. Gửi Email hoặc Zalo để Hợp Nhất báo giá chi tiết qua Email trong ngày làm việc. Datasheet chính thức có ở mục Thông số kỹ thuật. Switch không PoE nhỏ trong cùng nhóm có RG-ES08F; các mã khác ở nhóm Switch SOHO thuộc danh mục Switch Ruijie.

Switch Ruijie RG-ES106F-P 6 cổng 10/100 Mbps, 4 cổng PoE+ catalogue datasheet specs

Thông số kỹ thuật

Thông số theo hãng sản xuất
Mã sản phẩm	RG-ES106F-P
Loại	Switch PoE không quản lý, Layer 2
Cổng RJ45	6 cổng 10/100BASE-T
Cổng cấp PoE	4 cổng PoE/PoE+ (IEEE 802.3af/at)
Tổng công suất PoE	54 W
Chân cấp điện PoE	1–2 (+), 3–6 (−)
Truyền xa	Có: chế độ Extend, cổng 1–4 giảm còn 10 Mbps, khoảng cách tối đa 200 m (cần cáp Cat5e)
Công tắc DIP	Default (mọi cổng liên lạc với nhau); Extend; Isolation (cổng 1–4 không liên lạc với nhau, vẫn liên lạc với cổng 5, 6); cả ba chế độ bật flow control
Băng thông chuyển mạch	1,2 Gbps
Tốc độ chuyển tiếp	0,9 Mpps
Bộ nhớ flash	2 MB
Bảng địa chỉ MAC	2.000 mục
Khung jumbo (MTU)	2.048 byte
Tính năng phần mềm	PoE watchdog, flow control cổng, cách ly cổng; không có LLDP, IGMP snooping
Nguồn điện	Nguồn cố định 220 V AC: 100–240 V AC, 50–60 Hz (tối đa 90–264 V AC, 47–63 Hz), dòng định mức 2 A
Công suất tiêu thụ	6 W khi không tải PoE; 60 W khi đầy tải PoE
Vỏ, kích thước	Kim loại; 166 × 132,6 × 43 mm
Trọng lượng	0,65 kg (không bao bì); 0,96 kg (có bao bì)
Làm mát, kiểu lắp	Không quạt, tản nhiệt tự nhiên; treo tường hoặc đặt bàn
Môi trường	Hoạt động 0–45 °C, 10–90% RH; lưu kho −40 °C đến +70 °C, 5–95% RH (không ngưng tụ); độ cao −500 m đến +5.000 m
Chống tĩnh điện, chống sét	ESD 8 kV không khí, 6 kV tiếp xúc; cổng mạng ±4 kV chế độ chung; đầu nguồn ±6 kV chế độ chung và vi sai
Camera khuyến nghị	“200W H265”: 20; “400W H265”: 10
MTBF	200.000 giờ
Tiêu chuẩn, chứng nhận	EN 55032, EN IEC 61000-3-2, EN 61000-3-3, EN 55035, EN 300 386; EN 62368-1, IEC 62368-1; CE, CB

Datasheet Switch Ruijie RG-ES106F-P 6 cổng 10/100 Mbps, 4 cổng PoE+Tài liệu kỹ thuật của hãng

Những câu hỏi thường gặp trước khi mua hàng

RG-ES106F-P có mấy cổng PoE và tổng công suất bao nhiêu?

Trả lời: RG-ES106F-P có 6 cổng RJ45 10/100 Mbps, trong đó cổng 1–4 cấp PoE/PoE+ chuẩn IEEE 802.3af/at. Tổng ngân sách PoE 54 W; hướng dẫn lắp đặt ghi ngân sách mỗi cổng 30 W.

RG-ES106F-P dùng được bao nhiêu camera IP?

Trả lời: Datasheet khuyến nghị tối đa 20 camera loại “200W H265” hoặc 10 camera loại “400W H265” cho một switch RG-ES106F-P.

Chế độ Extend trên RG-ES106F-P kéo cáp được bao xa?

Trả lời: Ở chế độ Extend, cổng 1–4 giảm tốc độ còn 10 Mbps và truyền tối đa 200 m với cáp Cat5e theo datasheet. Cáp phải là Cat5e trở lên, điện trở dưới 25 ohm trên 100 m, và thiết bị đầu kia cũng phải hỗ trợ truyền xa.

Chế độ Isolation của RG-ES106F-P hoạt động thế nào?

Trả lời: Khi gạt công tắc DIP sang Isolation, các cổng 1–4 không liên lạc được với nhau nhưng vẫn liên lạc với cổng 5 và 6. Ở chế độ Default, mọi cổng liên lạc với nhau; cả ba chế độ đều bật flow control.

Đèn PoE của RG-ES106F-P nhấp nháy là lỗi gì?

Trả lời: Theo hướng dẫn lắp đặt, đèn PoE (đèn phải của cổng 1–4) xanh nhấp nháy báo quá tải PoE; xanh sáng đứng là PoE đang bật; tắt là PoE không hoạt động.

RG-ES106F-P dùng adapter hay nguồn trong?

Trả lời: Máy dùng nguồn cố định tích hợp, cắm điện AC 100–240 V, 50/60 Hz qua đầu cắm ở mặt sau; dòng vào định mức 2 A. Công suất tiêu thụ 6 W khi không có tải PoE, 60 W khi đầy tải PoE. Dây nguồn đi kèm máy.
