Switch Ruijie RG-ES08F 8 cổng 10/100 Mbps

Switch Ruijie RG-ES08F là gì?

RG-ES08F là switch Reyee 8 cổng Fast Ethernet (10/100 Mbps) không quản lý, không cấp PoE, vỏ nhựa, do Ruijie Networks sản xuất. Datasheet đặt tên máy là “8-Port 10/100 Mbps Unmanaged Non-PoE Switch”, xếp vào nhóm Layer 2. Thân máy 124 × 60 × 24 mm, nặng 82 g, lấy điện từ adapter 5 V và có thể treo tường hoặc đặt trên bàn.

Tám cổng RJ45 đều tự thỏa thuận tốc độ 10 hoặc 100 Mbps; máy không có cổng Gigabit, không có cổng SFP và không có cổng console, đúng như bảng cấu hình trong hướng dẫn lắp đặt của hãng.

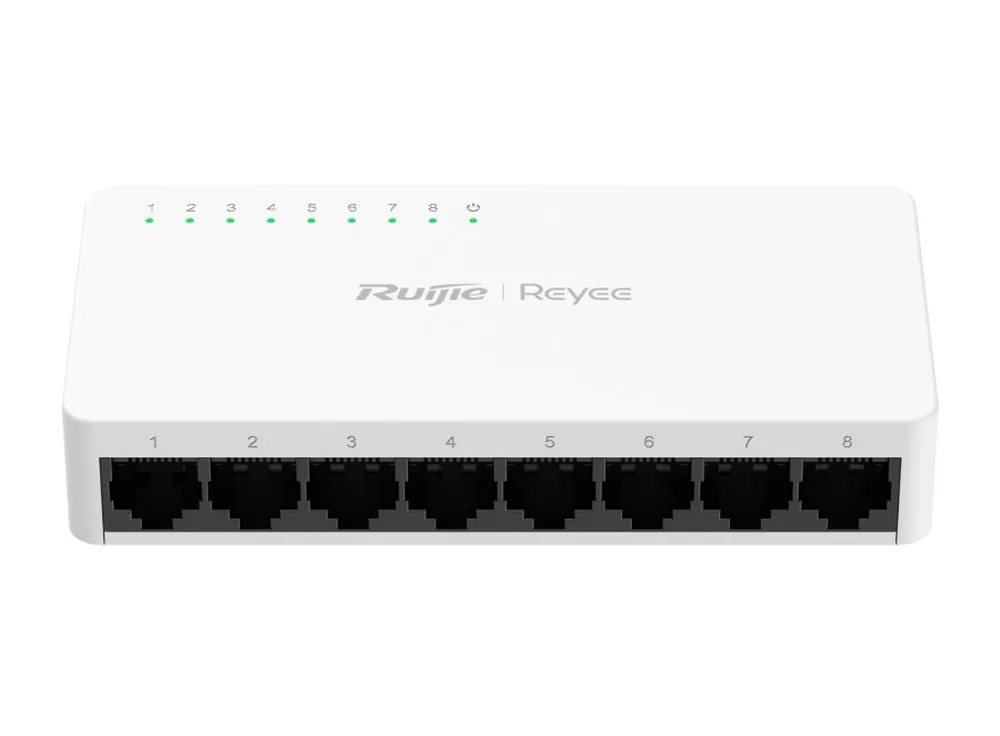

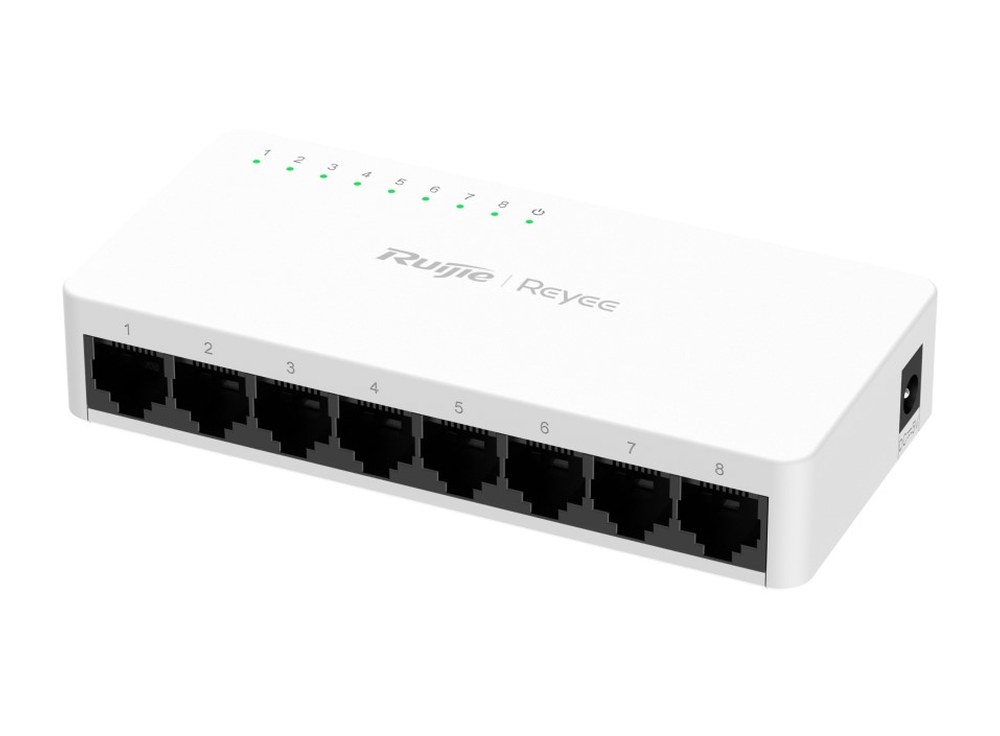

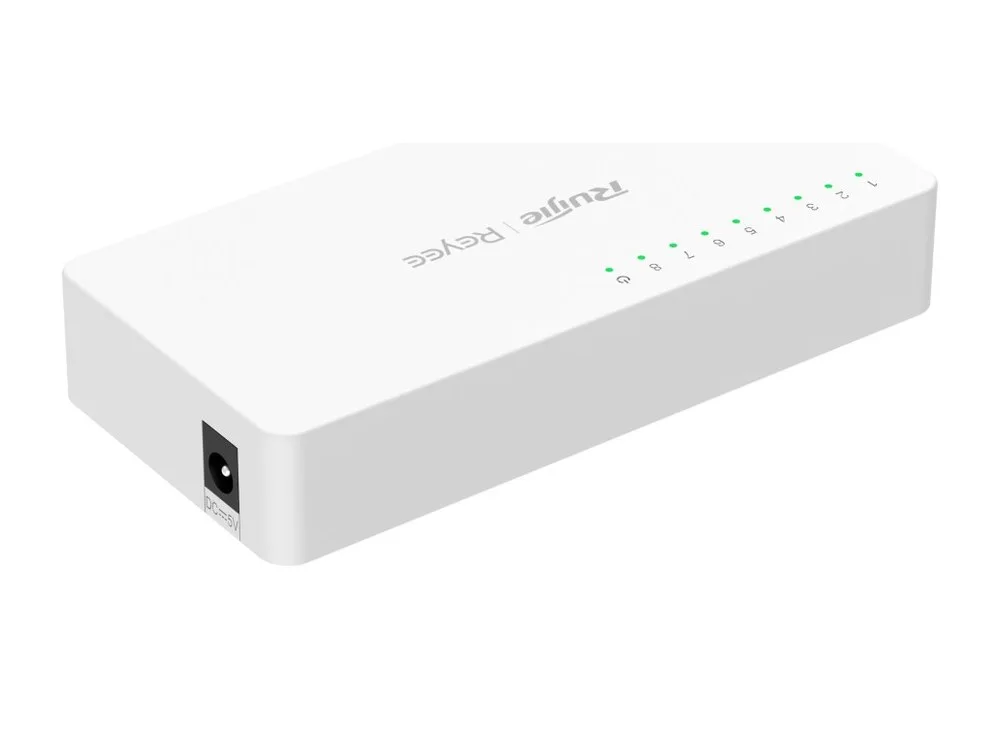

RG-ES08F: tám cổng 10/100Base-TX ở mặt trước, đầu cắm nguồn DC ở cạnh phải (ảnh: Ruijie).

RG-ES08F dùng ở đâu?

Trang tiếng Việt của Reyee liệt kê kịch bản cho RG-ES08F gồm văn phòng tại nhà, bán lẻ, quán cà phê và biệt thự. Phần tính năng trên trang nêu bốn ý: cắm là chạy, Fast Ethernet, tiết kiệm năng lượng và hiển thị được trên Ruijie Cloud. Điều kiện để hiện trên Ruijie Cloud được hãng ghi kèm dấu sao: trong cùng mạng phải có ít nhất một switch được quản lý.

So với RG-ES05F cùng dòng Fast Ethernet, RG-ES08F có thêm ba cổng, băng thông chuyển mạch 1,6 Gbps thay vì 1 Gbps và công suất tối đa 2,3 W thay vì 1,4 W; vỏ dài hơn (124 mm so với 85 mm) theo datasheet hai mã.

Thông số chính theo datasheet

• Cổng: 8 cổng RJ45 10/100BASE-T, tổng số cổng RJ45 là 8.
• Hiệu năng: băng thông chuyển mạch 1,6 Gbps, tốc độ chuyển tiếp 1,19 Mpps.
• Điện năng: công suất tiêu thụ tối đa 2,3 W; adapter nhận 100–240 V AC, cho ra 5 V DC tối đa 1 A.
• Thiết kế: không quạt, làm mát tự nhiên, datasheet ghi không có tiếng ồn; MTBF 200.000 giờ.
• Bảo vệ: chống tĩnh điện 8 kV qua không khí và 6 kV tiếp xúc; chống sét lan truyền ±4 kV ở cổng mạng; đầu nguồn ±2 kV chế độ chung, ±1 kV chế độ vi sai.

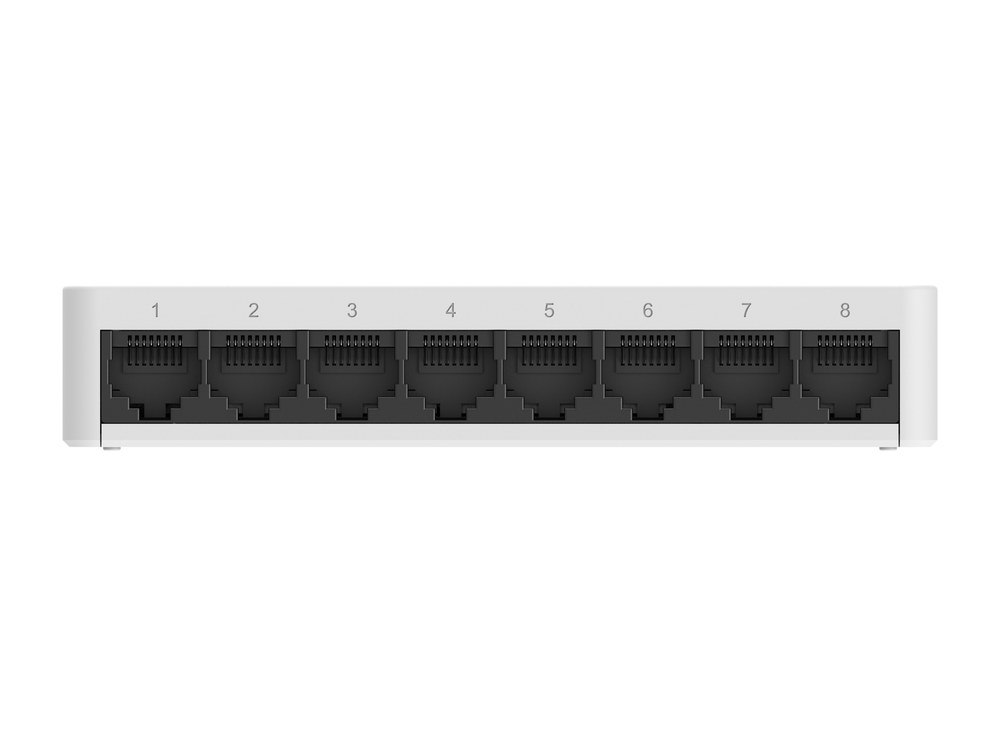

Tám cổng RJ45 Fast Ethernet trên mặt trước RG-ES08F (ảnh: Ruijie).

Chuẩn bị trước khi lắp RG-ES08F

Hướng dẫn lắp đặt của Ruijie yêu cầu xác nhận bốn điểm trước khi lắp: chỗ đặt đủ thông gió, nhiệt độ và độ ẩm đạt yêu cầu, dây nguồn đã đi sẵn và đáp ứng dòng điện, dây mạng đã đi sẵn. Nhiệt độ phòng cần nằm trong 0–45 °C, độ ẩm 10–90% không ngưng tụ; điểm đo được hãng quy định ở độ cao 1,5 m so với sàn và cách mặt trước thiết bị 0,4 m.

• Dụng cụ: tua vít bake, dây cáp, bu lông, kìm cắt, dây buộc; vòng đeo tay chống tĩnh điện; đồng hồ vạn năng. Bộ dụng cụ do người dùng tự chuẩn bị.
• Nhiễu điện từ: đặt máy xa trạm phát vô tuyến công suất lớn, trạm radar và thiết bị dòng lớn tần số cao; khi cần thì dùng cáp có chống nhiễu.
• Lưu ý thiết bị loại A: hướng dẫn ghi RG-ES08F là sản phẩm class A, trong môi trường gia đình có thể gây nhiễu sóng vô tuyến và người dùng có thể phải có biện pháp xử lý phù hợp.

Treo tường RG-ES08F: hai vít cách nhau 84 mm

Vít và tắc kê không kèm theo máy. Kích thước, độ sâu lỗ khoan chọn theo cỡ tắc kê và vít đang dùng. Trình tự hãng hướng dẫn:

1. Khoan hai lỗ cách nhau 84 mm trên một đường nằm ngang.
2. Đóng tắc kê vào lỗ, mép ngoài tắc kê bằng mặt tường.
3. Vặn vít vào tắc kê, chừa khoảng cách từ mặt trong đầu vít tới mép tắc kê không dưới 4,0 mm.
4. Móc máy lên hai đầu vít.

Đầu vít có đường kính lớn hơn 5,2 mm và nhỏ hơn 6,0 mm, dày dưới 1,6 mm; thân vít dài ít nhất 20 mm để chịu trọng lượng máy. Chỉ treo trên bê tông hoặc bề mặt không cháy. Khi đặt bàn, máy phải ở chỗ hạn chế được xê dịch. Không đặt đồ lên máy, không xếp chồng thiết bị và giữ khoảng trống tối thiểu 100 mm xung quanh.

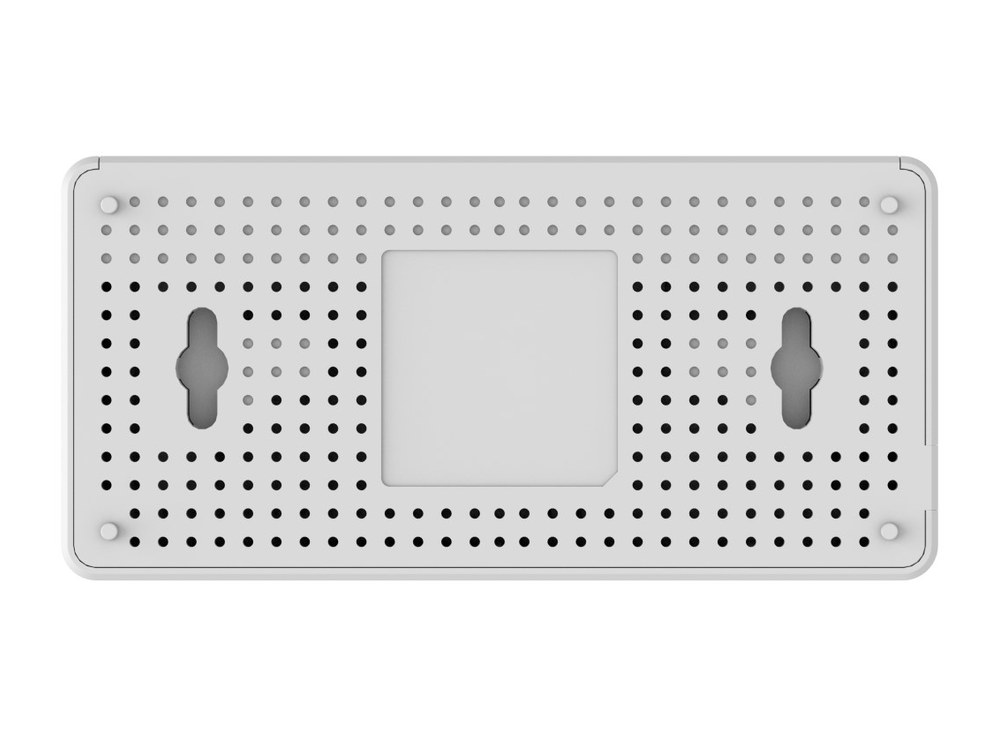

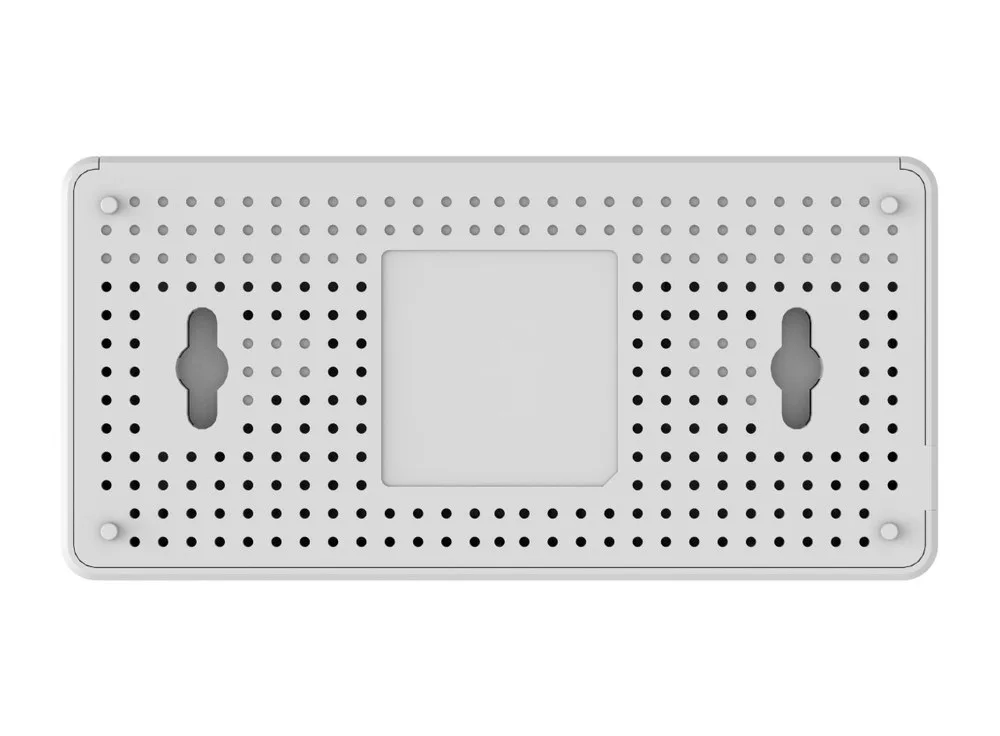

Mặt đáy RG-ES08F với hai lỗ treo dùng khi bắt máy lên tường (ảnh: Ruijie).

Kiểm tra sau khi lắp và khi bật nguồn

Trước khi kiểm tra, ngắt nguồn để tránh sự cố do đấu nối sai. Kiểm dây mạng và dây nguồn đã cắm đúng, toàn bộ cáp giao tiếp đi trong phòng máy; nếu có cáp đi ngoài thì phải có ổ cắm chống sét hoặc thiết bị chống sét cổng mạng. Trước khi cấp điện, xem điện áp nguồn có đúng yêu cầu của switch. Sau khi khởi động, kiểm đèn trạng thái và việc chuyển tiếp dữ liệu của cổng.

• Đèn hệ thống: tắt là máy không có điện; sáng đứng là máy đang chạy.
• Đèn cổng 1–8: tắt là cổng chưa kết nối; sáng đứng là đã kết nối ở 10/100 Mbps; nhấp nháy là cổng đang nhận hoặc gửi dữ liệu.
• Đèn hệ thống không sáng: xem lại ổ điện trong phòng và dây nguồn có lỏng không.
• Cổng RJ45 không thông hoặc lỗi gửi nhận khung: thay cáp xoắn đôi, kiểm chiều dài cáp có vượt 100 m, kiểm cổng hai đầu có chung chế độ làm việc.

Cáp dùng cho cổng 10/100 Mbps: loại 100 ohm Cat3, Cat4 hoặc Cat5 cho 10 Mbps, Cat5 cho 100 Mbps, dài tối đa 100 m.

Chống sét khi phải kéo cáp ra ngoài trời

Ruijie khuyến cáo cáp mạng 100 m đi trong phòng máy; nếu buộc phải đi ngoài trời thì cần biện pháp chống sét. Phụ lục B của hướng dẫn mô tả hai loại thiết bị, đều không kèm theo máy và người dùng tự mua:

• Ổ cắm chống sét cho nguồn AC: đầu PE phải được nối đất tốt. Đèn RUN xanh và đèn ALARM tắt là chức năng chống sét đang hoạt động; đèn ALARM đỏ cần kiểm lại nối đất hoặc đảo cực dây nóng, dây nguội bằng đồng hồ vạn năng.
• Bộ chống sét cổng Ethernet: chỉ dành cho cổng đồng 10M/100M đầu RJ45. Cáp từ ngoài vào cắm đầu IN, dây nối sang switch cắm đầu OUT; dây đất càng ngắn càng tốt. Nếu nhiều cổng nối ra thiết bị đầu xa thì lắp chống sét cho tất cả các cổng đó.

Adapter nguồn và Ruijie Cloud

Phụ lục C liệt kê adapter 5 V/1 A dùng cho RG-ES08F: của Hunan Frecom (chi nhánh Thâm Quyến) gồm F05L5-050100SPAV, SPAB, SPAU, SPAS, SPAI theo tiêu chuẩn châu Âu, Anh, Mỹ, Úc, Ấn Độ; của Xiamen Keli gồm SW-1308, SW-0018B và KL-WA050100-F. Hãng ghi chỉ dùng nguồn có trong danh sách này.

Để đưa RG-ES08F vào sơ đồ mạng, trong mạng phải có thiết bị quản lý được như gateway Reyee EG hoặc switch ES2, NBS. Mở trang Topology, chọn thiết bị được quản lý phía trên, chọn Scan to Add để quét mã QR trên switch hoặc Manually Add để chọn model, rồi chọn cổng uplink. Nếu switch đã hiện dưới dạng thiết bị ảo, chọn thiết bị ảo đó rồi quét mã QR hoặc nhập thông tin.

So sánh RG-ES08F với các switch nhỏ cùng dòng

FE: cổng 10/100 Mbps; GE: cổng 10/100/1000 Mbps. Cả ba mã đều vỏ nhựa, treo tường hoặc đặt bàn, số liệu theo datasheet từng mã.
