Switch Ruijie RG-ES110FG-P 8 cổng PoE+ 10/100 Mbps, 2 cổng uplink Gigabit

RG-ES110FG-P là gì?

RG-ES110FG-P là switch PoE không quản lý của Ruijie Reyee với 8 cổng downlink 10/100 Mbps cấp PoE/PoE+ và 2 cổng uplink Gigabit G1, G2. Hướng dẫn lắp đặt mô tả máy có tốc độ downlink tối đa 100 Mbps, uplink tối đa 1000 Mbps, chuyển tiếp ở tốc độ đường truyền; tám cổng downlink tự nhận và cấp nguồn cho thiết bị chuẩn IEEE 802.3af/at với tổng ngân sách 110 W.

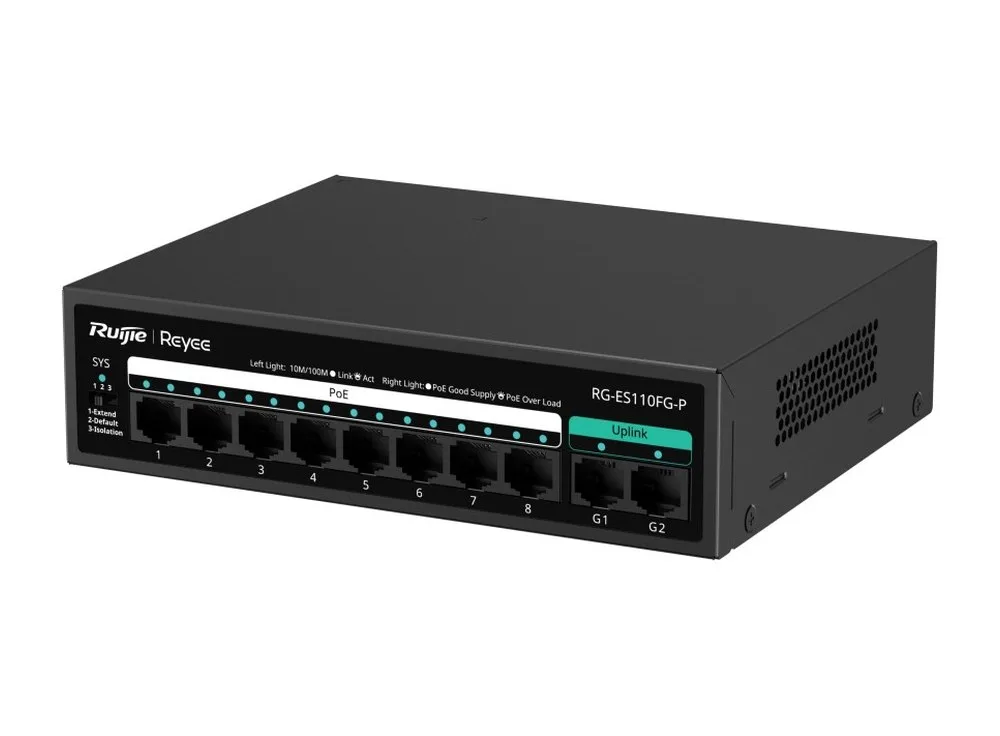

Đây là bản có uplink Gigabit của RG-ES110F-P: cùng vỏ kim loại 166 × 132,6 × 43 mm, cùng 8 cổng PoE 110 W, nhưng hai cổng còn lại chạy 10/100/1000 Mbps và băng thông chuyển mạch tăng từ 2 Gbps lên 5,6 Gbps theo datasheet hai mã.

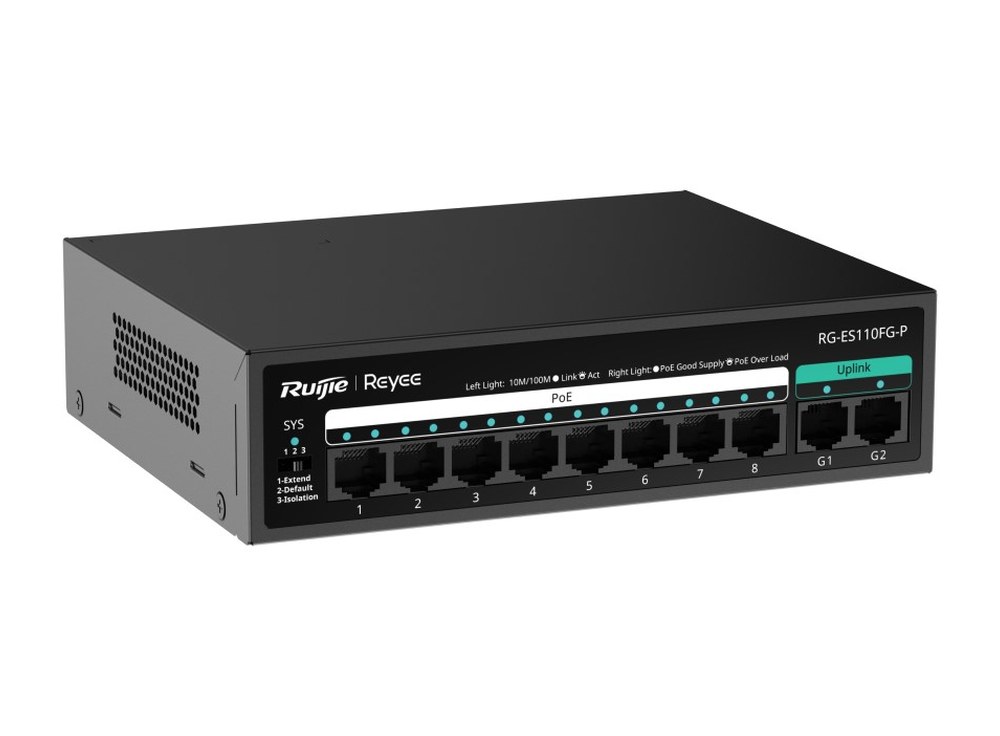

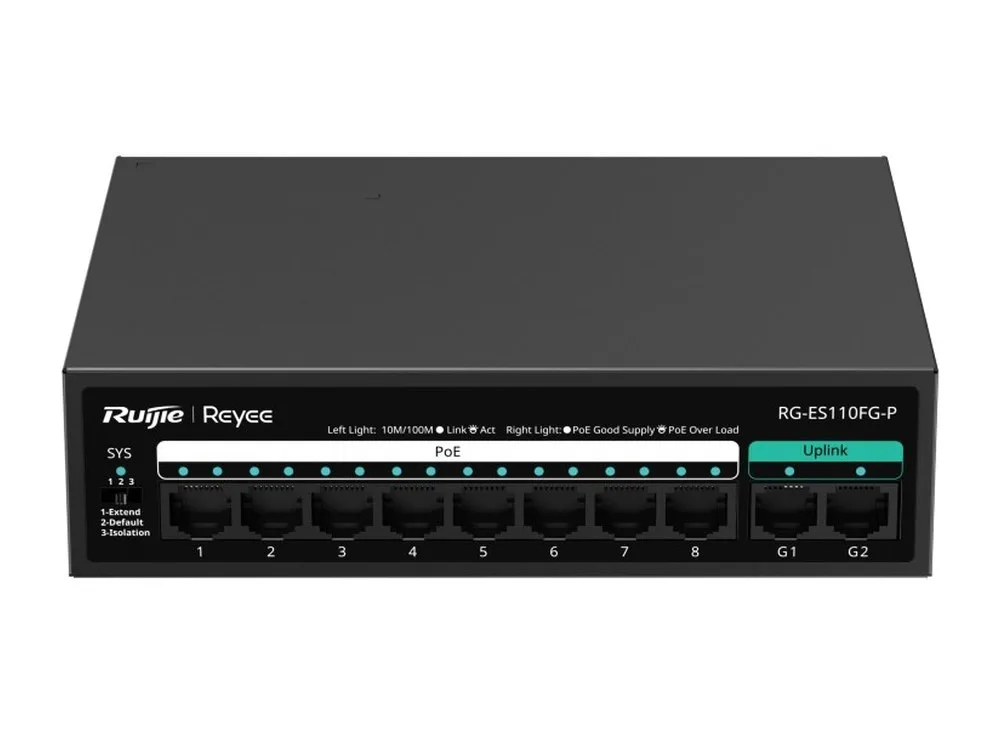

Mặt trước RG-ES110FG-P: cổng 1–8 cấp PoE, cổng G1 và G2 là uplink Gigabit (ảnh: Ruijie).

Dùng RG-ES110FG-P khi nào?

Reyee xếp RG-ES110FG-P vào kịch bản giám sát, văn phòng tại nhà và bán lẻ, với điểm nổi bật “Mạng CCTV thông minh và an toàn” và “Quản lý PoE thông minh”. Hãng ghi máy dùng được với nhiều thiết bị giám sát video và điểm phát Wi-Fi, phù hợp mạng Ethernet nhỏ và vừa. Theo datasheet, một switch được khuyến nghị cho tối đa 20 camera “200W H265” hoặc 10 camera “400W H265”.

Hai cổng uplink 10/100/1000 Mbps là điểm khác so với các mã PoE Fast Ethernet chỉ có cổng 10/100 Mbps như RG-ES110F-P hay RG-ES106F-P.

Cổng uplink Gigabit G1, G2

• Tốc độ: hai cổng 10/100/1000 Mbps tự thỏa thuận; cổng 1000BASE-T hỗ trợ auto MDI/MDIX.
• Cáp: 1000BASE-T theo IEEE 802.3ab cần cáp UTP Cat5 100 ohm hoặc Cat5e UTP/STP (hãng khuyến nghị STP), dài tối đa 100 m, truyền trên cả bốn đôi dây.
• Đèn G1, G2: xanh sáng đứng khi đã lên liên kết 10/100/1000 Mbps, xanh nhấp nháy khi đang gửi nhận dữ liệu, tắt khi chưa có liên kết.
• Khi cách ly: ở chế độ Isolation, cổng 1–8 không liên lạc với nhau nhưng vẫn liên lạc được với G1 và G2.

Cấp nguồn PoE cho 8 cổng downlink

Ngân sách PoE toàn máy 110 W, hướng dẫn lắp đặt ghi 30 W cho mỗi cổng; chân cấp nguồn 1–2 dương, 3–6 âm. Datasheet ghi có PoE watchdog, trang sản phẩm gọi là tự động khôi phục PoE. Mỗi cổng 1–8 có đèn Link/Act bên trái (xanh đứng: có liên kết 10/100 Mbps; nhấp nháy: đang truyền nhận; tắt: chưa liên kết) và đèn PoE bên phải (xanh đứng: đang cấp PoE; nhấp nháy: quá tải PoE; tắt: không cấp). Máy tiêu thụ 10 W khi không tải PoE và 120 W khi PoE đầy tải.

Công tắc DIP ở mặt trước có ba vị trí. Default cho mọi cổng liên lạc với nhau. Extend hạ cổng 1–8 xuống 10 Mbps để đạt tối đa 200 m với cáp Cat5e (datasheet); hướng dẫn lắp đặt ghi trong phòng thí nghiệm có thể tới 250 m và đặt điều kiện cáp Cat5e trở lên điện trở dưới 25 ohm/100 m, thiết bị đầu kia hỗ trợ truyền xa, điện áp cấp 54 V. Isolation chặn liên lạc giữa các cổng 1–8. Flow control bật ở cả ba vị trí.

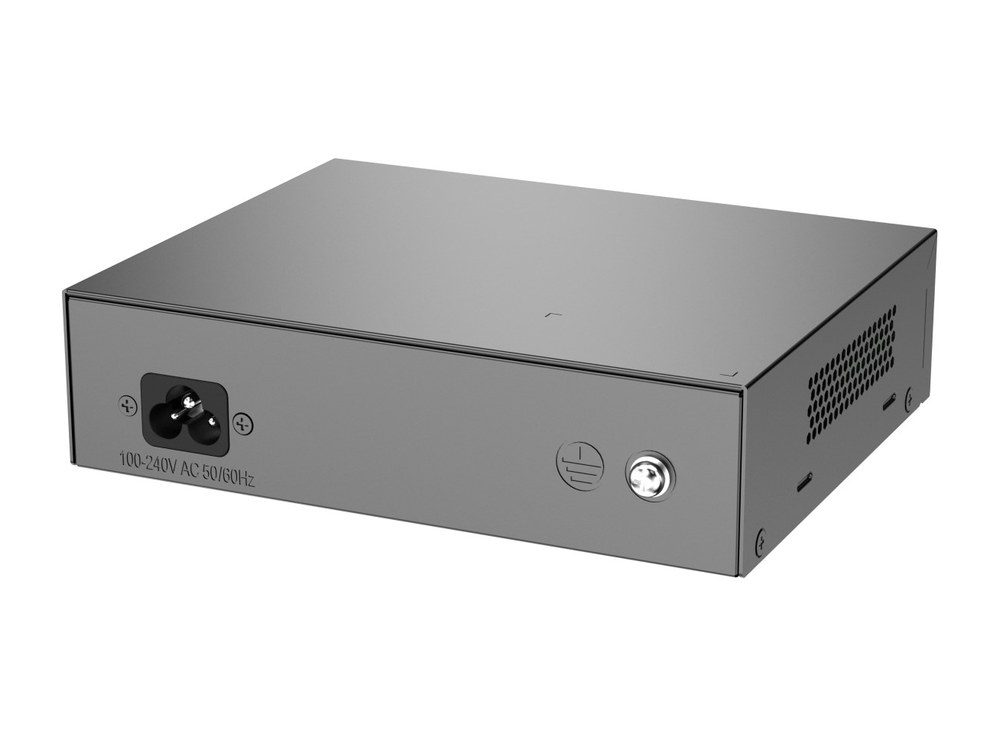

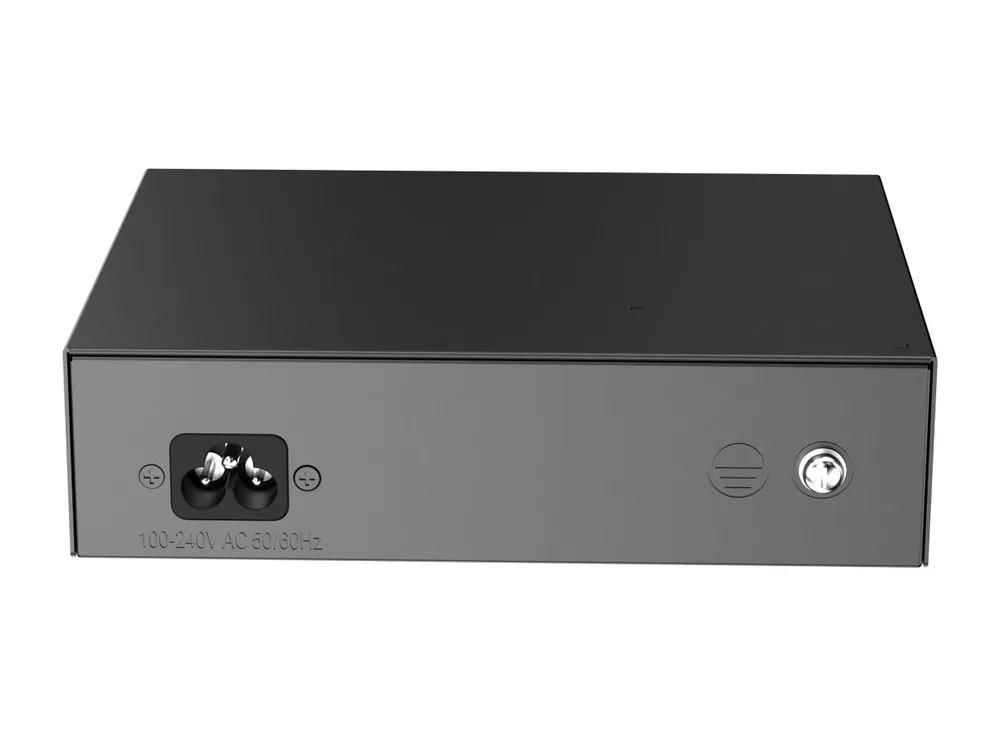

Mặt sau RG-ES110FG-P: đầu cắm nguồn AC và cọc tiếp đất (ảnh: Ruijie).

Nhiệt độ, độ ẩm và bụi trong phòng đặt máy

Hướng dẫn lắp đặt giải thích vì sao phải giữ nhiệt độ, độ ẩm phù hợp: độ ẩm cao làm vật liệu cách điện kém đi, dễ rò điện, kim loại dễ gỉ; độ ẩm thấp làm dải cách điện khô co và dễ sinh tĩnh điện hại mạch; nhiệt độ cao làm giảm hiệu năng và tuổi thọ. Nhiệt độ, độ ẩm được đo ở độ cao 1,5 m so với sàn và cách mặt trước 0,4 m. Bụi bám do tĩnh điện có thể làm tiếp xúc kim loại kém, nhất là khi độ ẩm thấp.

• Datasheet cho phép hoạt động 0–45 °C, độ ẩm 10–90% không ngưng tụ.
• Chống tĩnh điện: tiếp đất cả thiết bị và sàn, giữ phòng sạch bụi, độ ẩm phù hợp.
• Giữ trống 100 mm quanh máy để tản nhiệt; lau bụi ba tháng một lần.

Lắp đặt và tiếp đất

Treo tường cần hai vít KA 3 × 25 mm và hai tắc kê nở do người lắp tự chuẩn bị; khoan hai lỗ cùng độ cao, cách nhau 120 mm, trên bề mặt không cháy như bê tông. Đặt bàn thì chọn mặt bàn sạch, chắc, thông thoáng, có tiếp đất, và không di chuyển bàn khi máy đang chạy. Dây tiếp đất mua riêng, nối vào cọc ở mặt sau; dây tiếp đất bảo vệ tối thiểu 0,75 mm² (18 AWG). Dùng đúng dây nguồn đi kèm; datasheet ghi dây dài 0,8 m, 1 m, 1,2 m hoặc 1,5 m tùy lô.

Cáp mạng có đoạn đi ngoài trời cần bộ chống sét cổng Ethernet; theo hướng dẫn, loại chống sét này chỉ dùng cho cổng 10/100 Mbps đầu RJ-45, cáp ngoài trời vào đầu IN, đầu OUT nối switch. Dây nguồn AC từ ngoài vào thì cắm qua ổ chống sét có đầu PE nối đất.

Switch hiện được trên Ruijie Cloud khi cùng mạng có thiết bị quản lý được như gateway Reyee EG hoặc switch ES2, NBS; thêm vào Topology bằng quét mã QR hoặc chọn model thủ công rồi chọn cổng uplink.

So sánh với các mã PoE 8 cổng

Số liệu theo datasheet từng mã.

Mua RG-ES110FG-P tại Hợp Nhất

Hợp Nhất cung cấp RG-ES110FG-P chính hãng Ruijie, đầy đủ CO/CQ, giao hàng toàn quốc. Gửi Email hoặc Zalo để Hợp Nhất gửi báo giá chi tiết qua Email trong ngày làm việc. Datasheet tải ở mục Thông số kỹ thuật. Bản cùng vỏ với uplink 10/100 Mbps là RG-ES110F-P; các mã khác xem tại nhóm Switch SOHO và danh mục Switch Ruijie.
