Hạt mạng Cat6 bọc kim Commscope 6-2111979-3 (túi 100 hạt)

Hạt mạng Commscope 6-2111979-3 là gì?

6-2111979-3 (mã hãng MP-6S-B-1) là bộ hạt mạng RJ45 Category 6 loại bọc kim chống nhiễu của CommScope, 8 vị trí, dùng cho cáp có đường kính ngoài 5,1–6,0 mm. Tên hàng hãng công bố là “Modular Plug Kit, category 6, shielded, 8-position, 5.1 – 6.0 mm max cable jack OD, 100/bag” – mỗi gói 100 hạt. Hạt thuộc danh mục CommScope®, phân phối tại châu Á, Úc/New Zealand, EMEA, Mỹ Latinh và Bắc Mỹ.

Theo bảng thông số, hạt dùng cho cáp tròn có chống nhiễu, nhận ruột đặc hoặc ruột bện cỡ 26–23 AWG với đường kính ruột kể cả cách điện từ 0,89 đến 1,09 mm; đủ 8 tiếp điểm (8/8), đấu kiểu IDC.

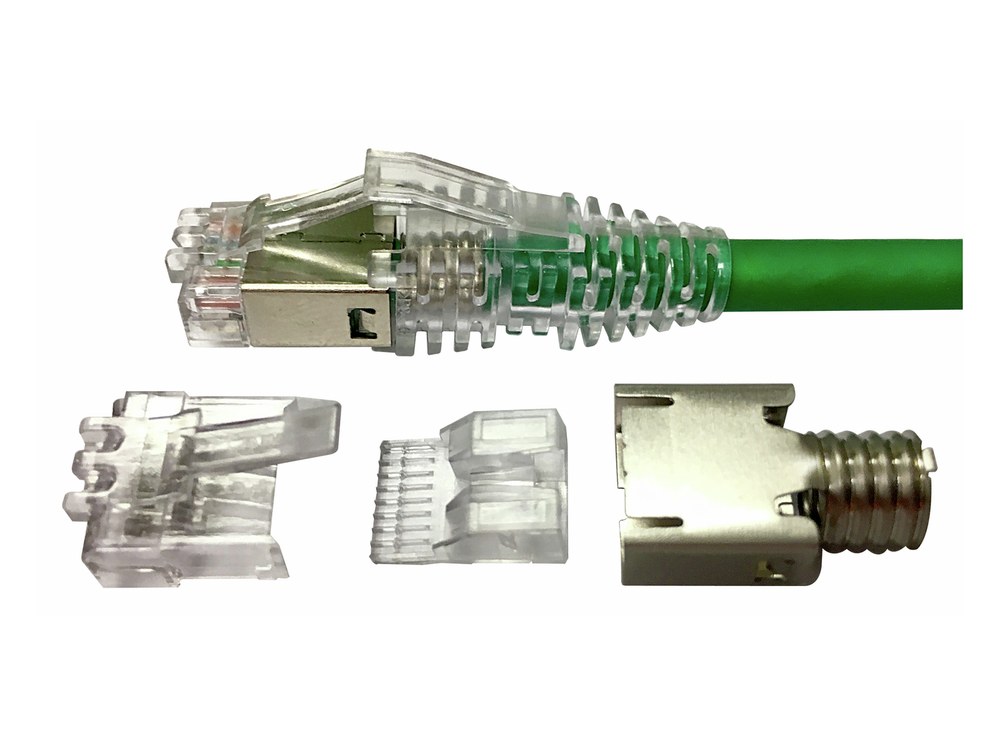

Hạt Cat6 bọc kim dòng MP-6S (ảnh: CommScope).

Vật liệu và thông số

• Tiếp điểm bằng đồng phosphor, mạ vàng dày 1,27 µm.
• Thân hạt bằng polycarbonate pha sợi thủy tinh.
• Vỏ chống nhiễu bằng thép không gỉ mạ niken.
• Điện trở cách điện tối thiểu 500 MΩ; tuổi thọ cắm tối thiểu 750 lần.
• Nhiệt độ vận hành −10 °C đến +60 °C; tiêu chuẩn an toàn UL 1863.
• Đạt RoHS, UK RoHS, REACH-SVHC, dưới ngưỡng China RoHS.

Product Specification sửa đổi ngày 04/11/2025. Trang hãng đính kèm thêm tài liệu ứng dụng 114-93040, báo cáo kỹ thuật 108-131013, báo cáo thử nghiệm 501-131013 và 502-147003, cùng mô hình 3D (Customer View Model).

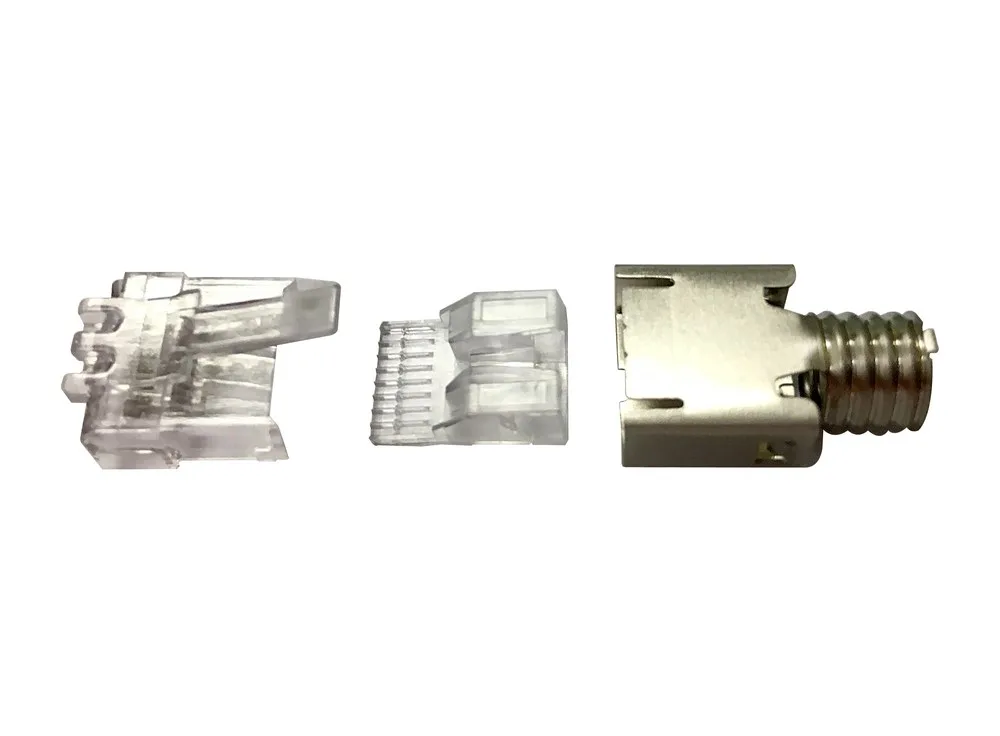

Các chi tiết rời của bộ hạt MP-6S (ảnh: CommScope).

Quy trình bấm theo tài liệu 114-93040

Tài liệu ứng dụng “8-Position Cat6 Shielded Slim-Line Modular Plug” (bản C, 1/2022) mô tả các bước:

1. Luồn boot vào đầu cáp trước khi tuốt; tuốt vỏ cáp 30–40 mm, không làm xước cách điện hay lớp chống nhiễu.
2. Lật lớp chống nhiễu và dây drain ngược ra ngoài vỏ; lớp foil cắt còn tối đa 2 mm tính từ mép vỏ; bỏ sợi độn, dây xé và màng bọc nếu có. Luồn vỏ chống nhiễu của hạt vào cáp.
3. Sắp các đôi dây, luồn qua giá giữ dây (wire holder), đẩy giá sát vào mép vỏ cáp; tách đôi xanh lá sang hai bên đôi xanh dương, xếp phẳng theo mã màu rồi cắt bằng ngay sau mép trước của giá.
4. Đẩy giá giữ dây vào thân hạt tới khi khóa vào hai bên; kiểm tra đầu dây chạm đáy khoang. Không xoay cáp so với hạt.
5. Đặt vỏ chống nhiễu sao cho rãnh cùng phía tiếp điểm, trượt vào thân hạt rồi bấm bằng kìm; cắt phần lưới, foil, dây drain thừa; đẩy boot vào tới khi nghe hai tiếng click.

Yêu cầu sau khi bấm: dây phải vượt qua tiếp điểm và vào vùng tham chiếu 0,80 mm; chiều cao bấm đo ở đầu tiếp điểm 6,02 ± 0,13 mm; khe hở giữa vỏ chống nhiễu và thân tối đa 0,15 mm.

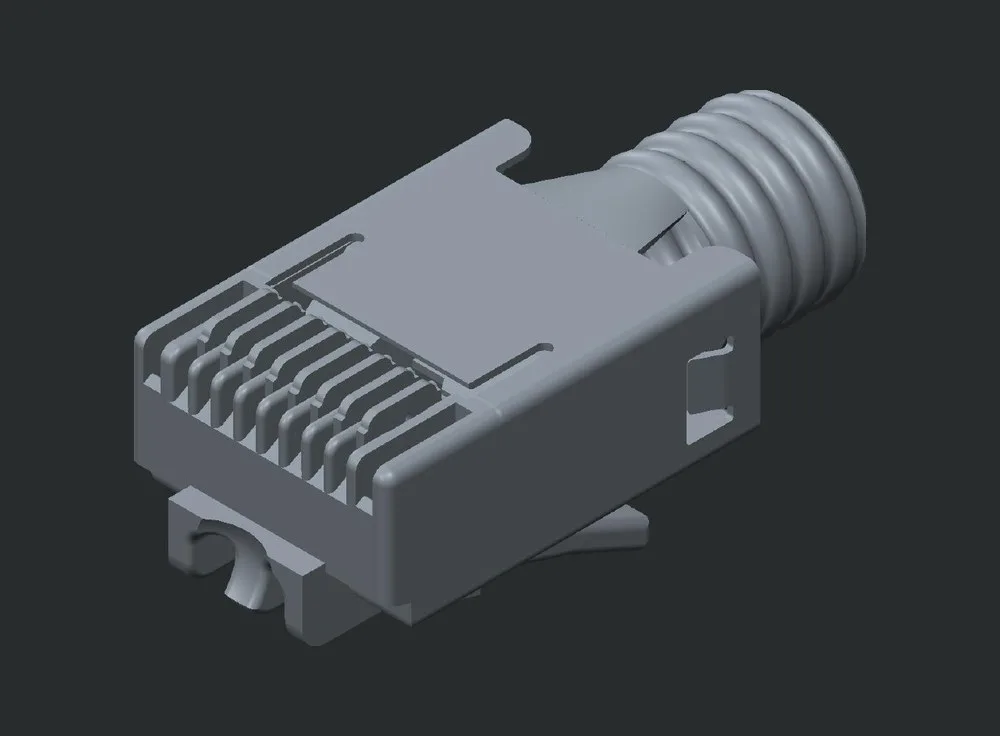

Customer View Model của MP-6S-B (hình: CommScope).

Kìm bấm và bảo quản

Bảng dụng cụ trong 114-93040 ghi với cáp đường kính 5,1–6,0 mm dùng kìm PRO-CRIMPER III 790163-1, bộ khuôn riêng 790163-2; trang 6-2111979-3 cũng liệt kê hai mã này trong mục sản phẩm liên quan, kèm boot 2843032-3 (MP-Boot-S/SL-AB). Về bảo quản, hãng lưu ý tránh để hạt tiếp xúc lâu với tia cực tím, giữ trong bao bì tới khi dùng, dùng theo thứ tự nhập trước xuất trước và không để gần hóa chất như kiềm, amoniac, amin, carbonat, citrat, nitrit, phosphat, tartrat, hợp chất lưu huỳnh.

Mua hạt mạng 6-2111979-3 tại Hợp Nhất

Hạt thuộc nhóm hạt mạng, dây nhảy của danh mục thiết bị mạng; các loại hạt Cat6 khác cùng hãng có tại trang hạt mạng Cat6 Commscope. Hàng chính hãng, CO/CQ đầy đủ, giao toàn quốc các ngày trong tuần. Giá đầu trang là giá tham khảo theo đơn vị hộp; báo giá chi tiết gửi qua Email trong ngày làm việc khi quý khách liên hệ qua Email hoặc Zalo.
