Dây nhảy mạng Cat6 Commscope 7ft (2,13 m) NPC06UVDB-XX007F

Dây nhảy Commscope NPC06UVDB-XX007F là gì?

NPC06UVDB-XX007F là dây nhảy mạng Cat6 U/UTP thuộc danh mục NETCONNECT® của CommScope, dài 7 ft (khoảng 2,13 m), hai đầu là đầu cắm RJ45. Hãng đặt tên dòng gốc NPC06UVDB là “NETCONNECT® Cat 6 U/UTP RJ45 Patch Cord, Non-Plenum”, thuộc nhóm sản phẩm NPC, đi dây T568B và đạt ANSI/TIA-568.2-D, ISO/IEC 11801 Class E.

Tài liệu đặt hàng NETCONNECT khu vực châu Á – Thái Bình Dương (quý 3/2026) liệt kê mã dạng NPC06UVDB-BL###F, -YL###F, -RD###F… với ghi chú “Replace ### with length in feet. Eg: 004 = 4F, 007 = 7F, 010 = 10F”. Như vậy hai chữ ở vị trí “XX” là mã màu vỏ (BL xanh dương, YL vàng, RD đỏ, OR cam, GY xám, WT trắng, GN xanh lá, BK đen), còn “007F” là 7 foot. Bảng này ghi cấp vỏ của dòng là CM.

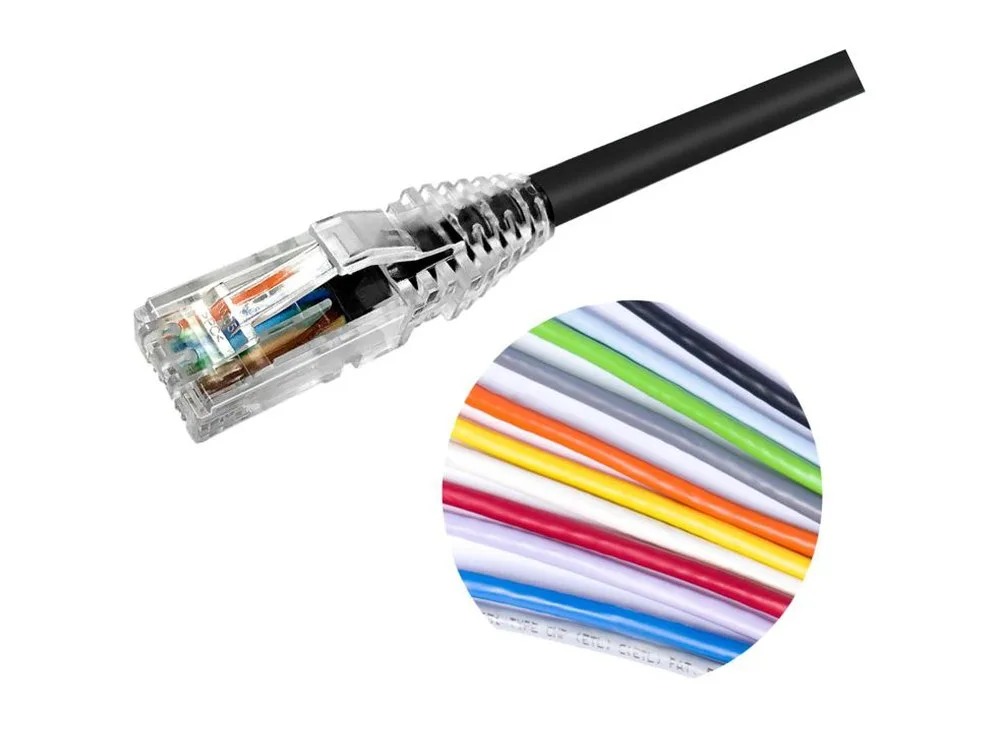

Ảnh đại diện dây nhảy đồng CommScope; màu vỏ theo mã đặt hàng (ảnh: CommScope).

Bốn điểm hãng nêu ở mục Features and Benefits

• Dây nhảy hiệu năng cao, vượt tiêu chuẩn ngành, hỗ trợ thông số kênh NETCONNECT.
• Boot trong suốt dạng mảnh (slim-line) được chuẩn hóa, cho dây nhảy có hình thức đồng nhất và hỗ trợ ứng dụng mật độ cao nhất.
• Có kẹp màu (colored clips) lắp vừa boot trong suốt, nên không cần nhiều màu để khớp với từng màu vỏ dây.
• Có lẫy kéo màu (colored pull latch tabs) giúp nhả đầu cắm khỏi nhân mạng dễ hơn.

Đầu cắm và boot đi kèm dây

Bản Product Specification đầy đủ của NPC06UVDB có mục “Included Products” gồm hai linh kiện:

Đầu cắm 6-2843007-1 (MP-6AU-Plug-A-1) – đầu RJ45 Cat6A/6 không chống nhiễu, 8 vị trí/8 tiếp điểm, đấu kiểu IDC, nhận ruột đặc hoặc bện cỡ 26–23 AWG với đường kính ruột kể cả cách điện 0,89–1,09 mm. Tiếp điểm bằng đồng phosphor mạ vàng dày 1,27 µm, thân bằng polycarbonate pha sợi thủy tinh, tuổi thọ cắm tối thiểu 750 lần, đạt UL 1863.

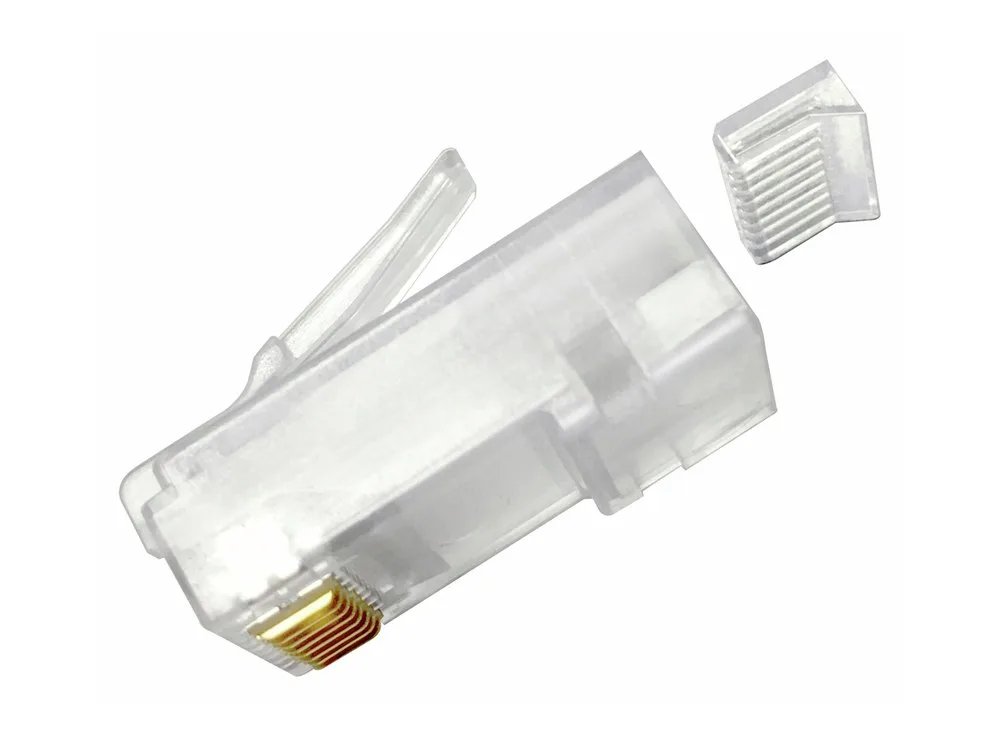

Đầu cắm MP-6AU-Plug-A-1 (ảnh: CommScope).

Boot 2843020-3 (MP-6AU-Boot-59-1) – boot kiêm bộ chia đôi dây (pair manager) cỡ 59, màu trong, có tính năng chống vướng (snagless), dạng mảnh, lắp được kẹp màu và lẫy kéo, dùng cho đầu cắm Cat6/Cat6A và cáp đường kính 5,6–6,2 mm, có kèm phần giảm lực kéo (strain relief).

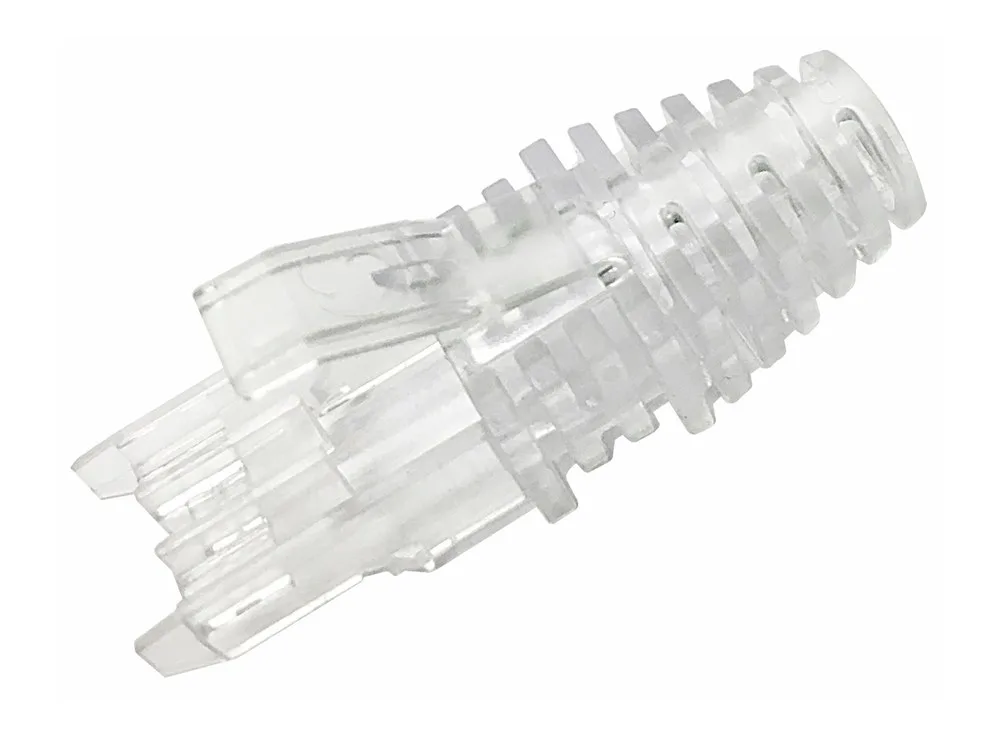

Boot MP-6AU-Boot-59-1 (ảnh: CommScope).

Cấu tạo sợi dây

Sợi dây có 4 đôi, ruột bện 24 AWG bằng đồng mạ thiếc, vỏ PVC, đường kính ngoài 5,97 mm. Thân đầu cắm trên dây là polycarbonate trong, tiếp điểm mạ vàng trên lớp niken. Theo bảng thông số, màu vỏ của dòng gồm đen, xanh dương, xanh lá, cam, đỏ, trắng, vàng và xám.

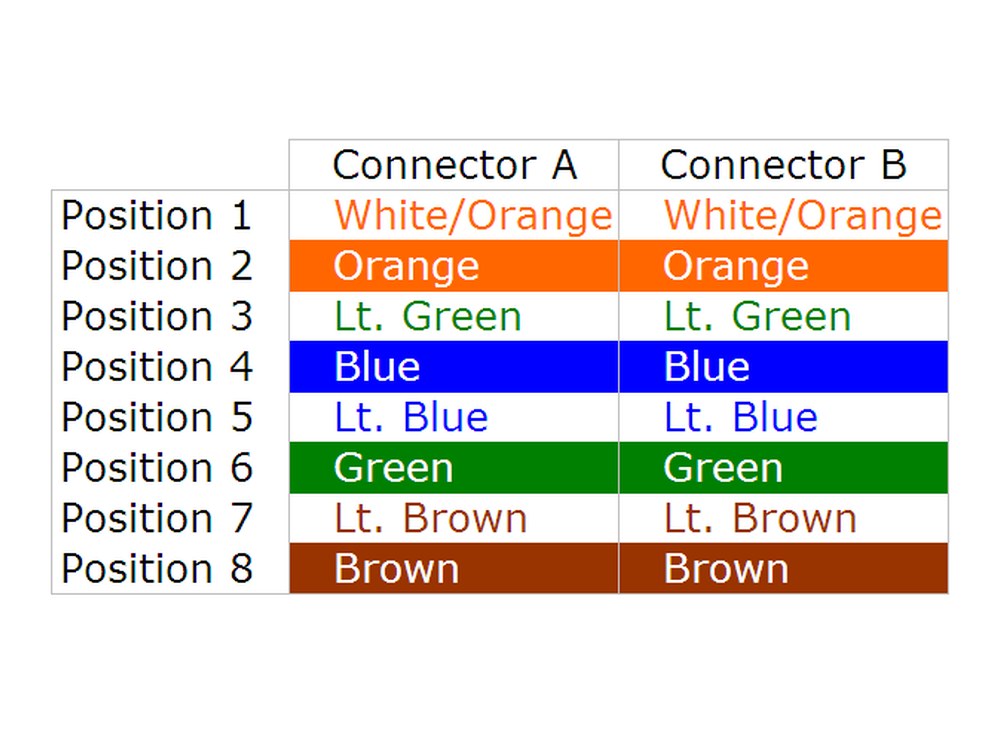

Sơ đồ đi dây của dòng NPC06UVDB (hình: CommScope).

Mua NPC06UVDB-XX007F tại Hợp Nhất

Dây thuộc nhóm hạt mạng, dây nhảy của danh mục thiết bị mạng; các dây Cat6 khác cùng hãng có ở trang dây nhảy mạng Cat6 Commscope. Hàng chính hãng, CO/CQ đầy đủ, giao toàn quốc các ngày trong tuần. Giá đầu trang tính cho một sợi, mang tính tham khảo; gửi yêu cầu màu và số lượng qua Email hoặc Zalo, Hợp Nhất gửi báo giá chi tiết qua Email trong ngày làm việc.
