Hạt mạng Cat6A Panduit SP6X88-C

SP6X88-C – hạt mạng Cat6A Pan-Plug TX6A của Panduit

SP6X88-C là hạt mạng RJ45 Category 6A (10Gig) không bọc chống nhiễu của Panduit, dòng Pan-Plug TX6A, gói 100 cái. Spec sheet COSP355 mô tả đây là hạt 8 vị trí, 8 tiếp điểm, kết cuối cáp xoắn đôi UTP 4 đôi lõi đặc, cỡ 23–24 AWG, 100 ohm, với đường kính cách điện lõi tối đa 1,22 mm và đường kính vỏ cáp tối đa 7,87 mm. Trang sản phẩm gọi tên dòng là “Pan-Plug TX6A Horizontal MaTriX Cable Modular Plug”.

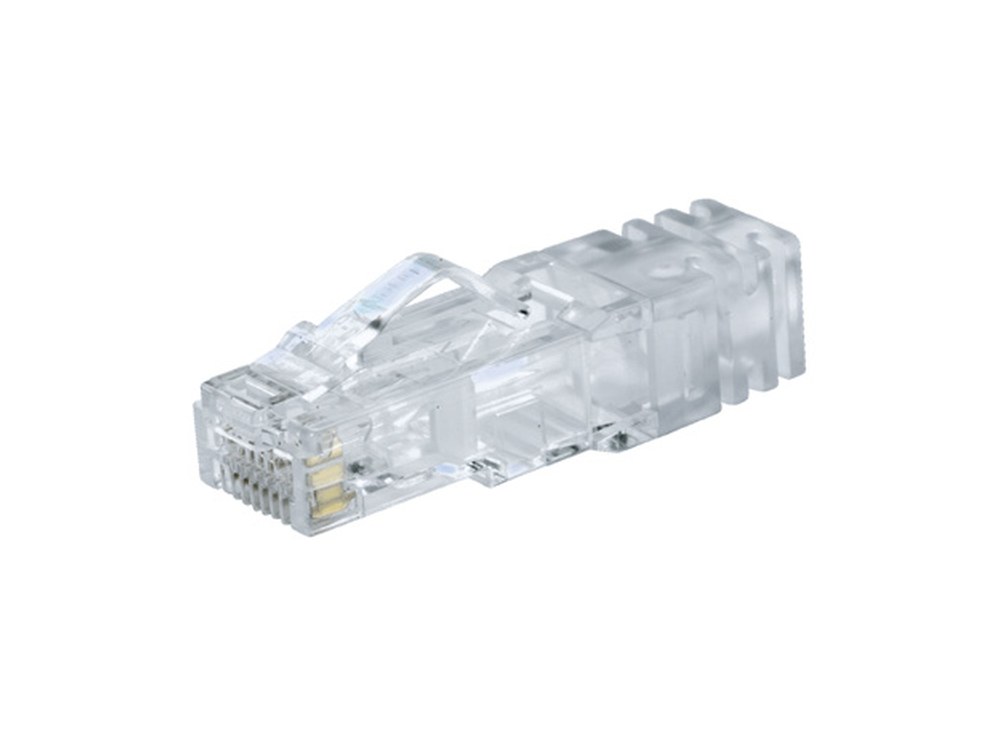

Hạt TX6A 23–24 AWG UTP cho cáp lõi đặc (ảnh: spec sheet COSP355 của Panduit).

Thiết kế riêng cho cáp ngang Cat6A của Panduit

Bản vẽ khách hàng M01185CG-01 ghi SP6X88-C là hạt Cat6A UTP dùng với cáp đồng TX6A 10Gig UTP của Panduit, được thiết kế và tinh chỉnh riêng cho cáp ngang Cat6A UTP mã PU*6A04 có công nghệ MaTriX; hướng dẫn lắp PN574C ghi ký tự * là R (riser), P (plenum), L (LSZH) hoặc C (CM). Spec sheet ghi hạt vượt yêu cầu Category 6A của ANSI/TIA và Class EA của ISO khi kết cuối đúng vào cáp Cat6A UTP của Panduit.

• PoE: hỗ trợ PoE, PoE+ và PoE++ Type 3, Type 4 (theo đề xuất) tới 100 W.
• Lẫy chống vướng có bằng sáng chế: không móc vào dây khác, dễ rút khi chuyển, thêm, đổi điểm mạng.
• Độ bền: 2500 lần cắm rút.
• Vật liệu: thân hạt polycarbonate trong đạt UL94V-0, chụp đuôi bằng PVC, tiếp điểm đồng phosphor mạ vàng.

Cấu tạo 5 chi tiết

Theo trang sản phẩm, mỗi hạt có 5 chi tiết; bản vẽ M01185CG-01 gọi tên lần lượt: chụp giảm lực, vòng giữ cáp, miếng chia dây, thanh dẫn dây và thân hạt có tiếp điểm. Kích thước hạt 11,8 × 13,1 × 40,6 mm; 10 cái nặng 21,4 g.

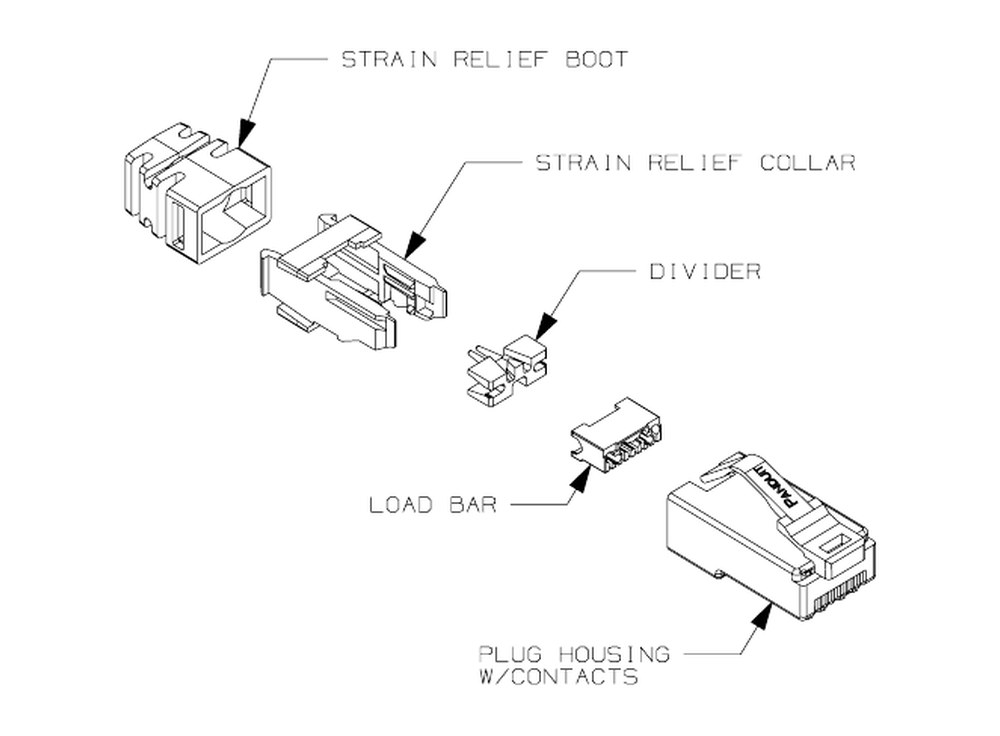

Năm chi tiết của hạt SP6X88-C trong bản vẽ M01185CG-01 (hình: Panduit).

Lắp hạt theo hướng dẫn PN574C

Hướng dẫn của hãng yêu cầu luồn chụp và vòng giữ cáp vào trước, tuốt 2,5–3,0 inch vỏ ngoài bằng dụng cụ CJAST, bỏ lớp lá MaTriX để lộ các đôi dây, xòe các đôi vào bốn góc với đôi nâu đối diện đôi cam và cắt lõi chữ thập (nếu có) bằng kìm CWST. Rãnh chữ V của miếng chia dây đặt thẳng đôi xanh lá; dây được xếp theo T568B, giữ chặt cho tới khi lắp thanh dẫn dây. Dụng cụ lắp hạt là CSPT, kìm bấm là MPT5-8AS. Panduit khuyến nghị sơ đồ T568B cho cáp có đôi nâu đối diện đôi cam; tài liệu có cả sơ đồ T568A.

Ứng dụng theo hãng

Spec sheet ghi hạt Cat6A giúp đáp ứng ISO 11801 Class EA, IEEE 802.3an-2006 và ANSI/TIA-568-C.2 Category 6A để truyền tới 10GBASE-T. Ứng dụng hãng nêu gồm trung tâm dữ liệu và kết nối tới máy trạm cao cấp như xếp chồng switch, liên kết switch với switch, mạng lưu trữ SAN, gộp kênh Gigabit Ethernet, giao dịch tài chính thời gian thực, truyền video, dựng hoạt hình, mô phỏng khoa học và ảnh y khoa.

Mua hạt mạng Cat6A SP6X88-C tại Hợp Nhất

SP6X88-C được xếp vào nhóm hạt mạng, dây nhảy thuộc danh mục thiết bị mạng. Hạt Cat6 cùng hãng là hạt mạng Cat6 Panduit SP688-C. Hàng chính hãng có CO, CQ, giao toàn quốc các ngày trong tuần. Giá trên trang là giá tham khảo cho một gói 100 cái; anh chị gửi yêu cầu qua Email hoặc Zalo, Hợp Nhất báo giá chi tiết qua Email trong ngày làm việc. Spec sheet COSP355 có ở nút Datasheet.
