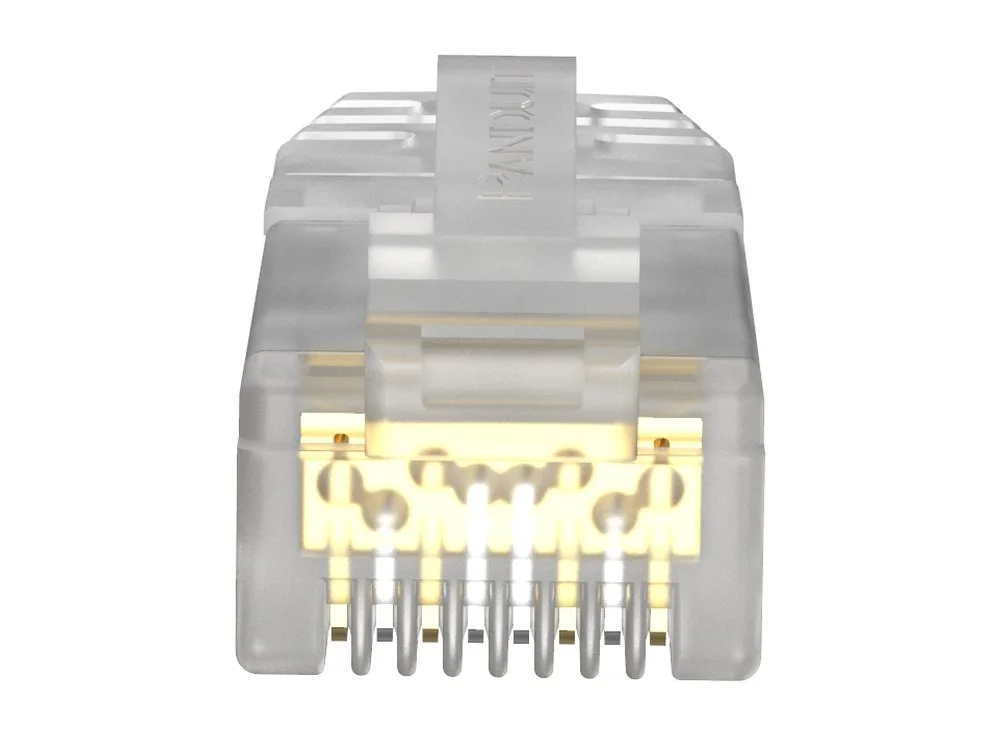

Hạt mạng Cat6 Panduit SP688-C

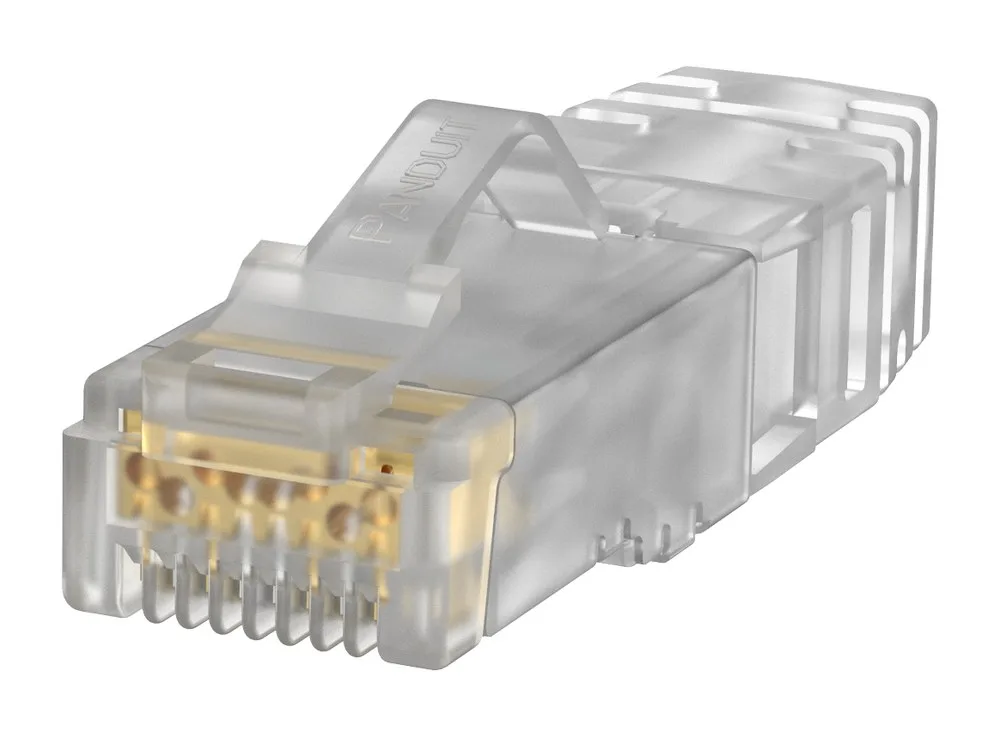

Hạt mạng Cat6 Panduit SP688-C là gì?

SP688-C là hạt mạng (đầu bấm RJ45, modular plug) Cat6 không bọc chống nhiễu của Panduit, dòng TX6 PLUS, đóng gói 100 cái mỗi gói. Hạt dùng để kết cuối cáp xoắn đôi UTP 4 đôi, cỡ dây 23–24 AWG, trở kháng 100 ohm, lõi đặc hoặc lõi bện, với đường kính lớp cách điện lõi tối đa 1,07 mm và đường kính vỏ cáp tối đa 6,35 mm. Hạt có 8 vị trí, 8 tiếp điểm.

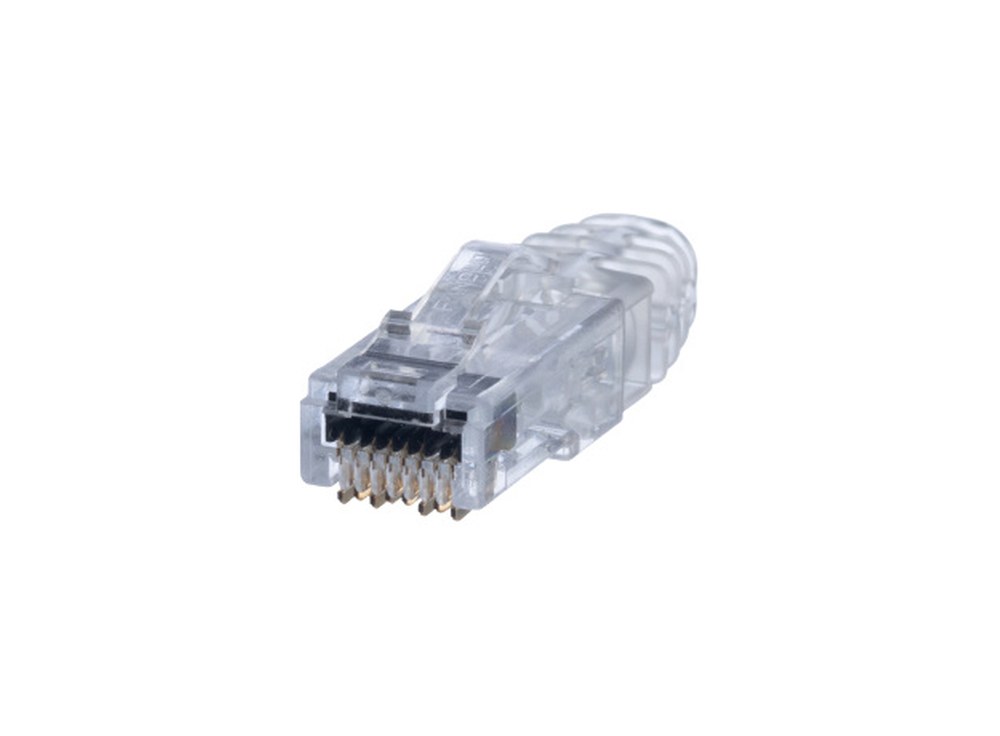

Hạt mạng TX6 PLUS 23–24 AWG UTP (ảnh: spec sheet COSP388 của Panduit).

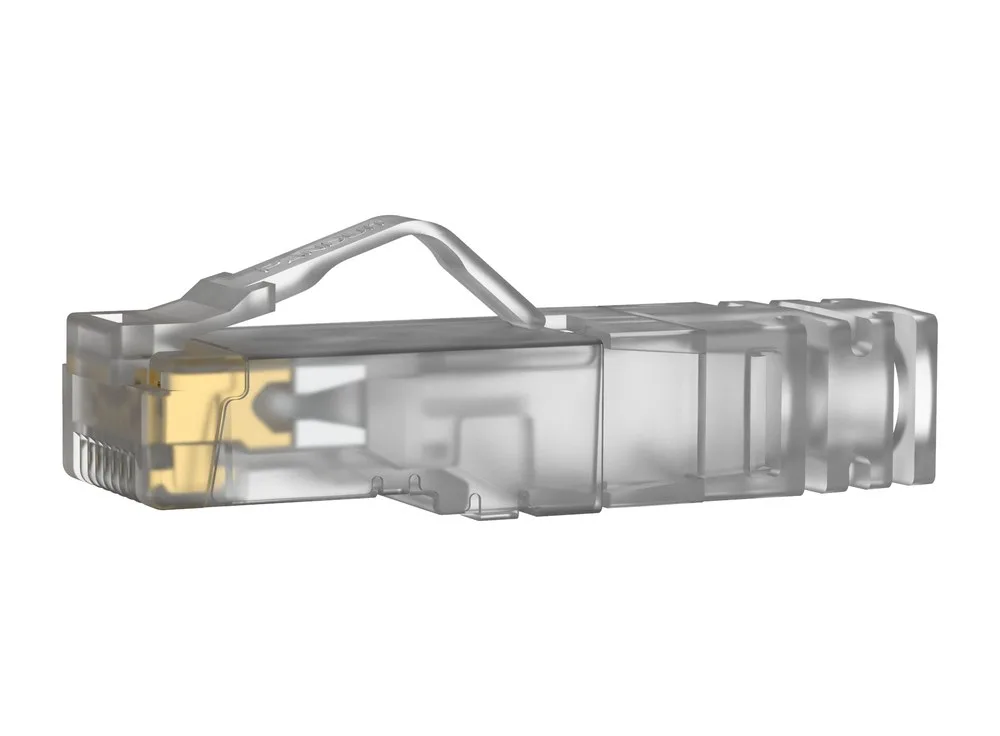

Panduit công bố gì về SP688-C?

• Lẫy chống vướng: lẫy có bằng sáng chế giúp hạt không bị móc vào dây khác và dễ rút, tiết kiệm thời gian khi thường xuyên chuyển, thêm, đổi điểm mạng.
• Độ bền: chịu 2500 lần cắm rút.
• Hiệu năng: vượt yêu cầu Cat6 của ANSI/TIA và Class E của ISO khi kết cuối đúng cách vào cáp Cat6 UTP.
• Vật liệu: thân hạt polycarbonate trong suốt đạt UL94V-0; tiếp điểm đồng phosphor mạ vàng.

Năm chi tiết của một hạt TX6 PLUS

Trang sản phẩm ghi mỗi hạt gồm 5 chi tiết. Bản vẽ khách hàng 01185-15 và hướng dẫn lắp PN295K gọi tên từng chi tiết: chụp giảm lực (strain relief boot, bằng PVC trong), vòng giữ cáp (strain relief collar), miếng chia đôi dây (divider), thanh dẫn dây (load bar) và thân hạt có sẵn tiếp điểm. Bản vẽ ghi vùng tiếp xúc được mạ vàng dày tối thiểu 0,000050 inch.

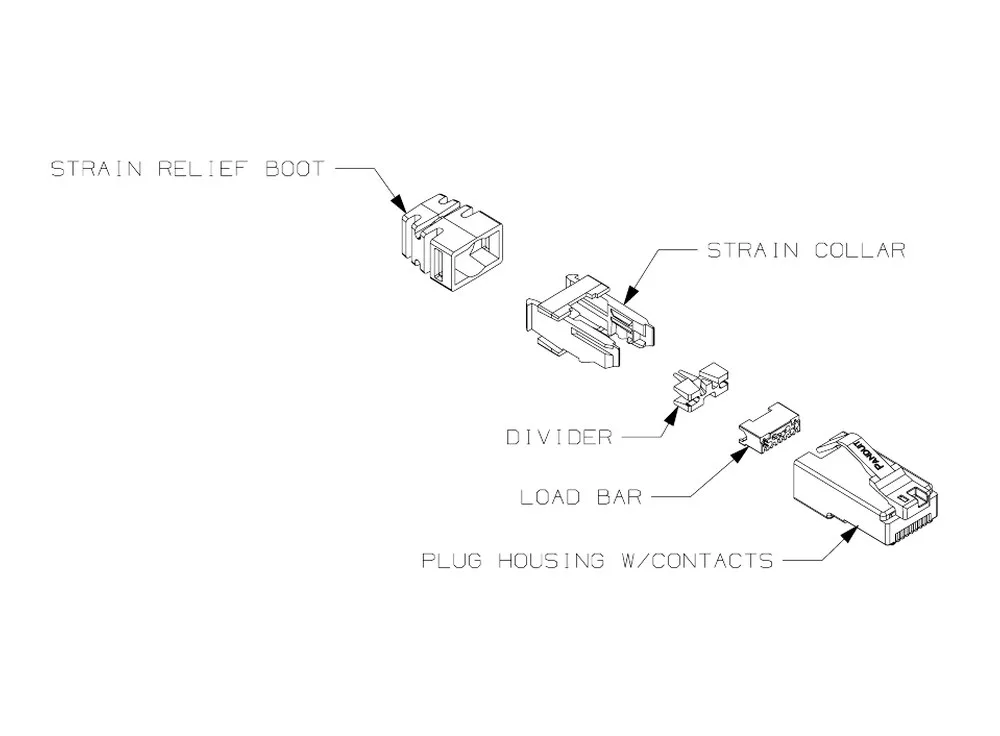

Các chi tiết của hạt TX6 PLUS theo bản vẽ 01185-15 (hình: Panduit).

Bấm hạt SP688-C theo hướng dẫn PN295K

Hướng dẫn lắp của hãng mô tả các bước chính: luồn chụp và vòng giữ cáp vào cáp trước; tuốt 1,5 inch vỏ ngoài bằng dụng cụ CJAST; xòe các đôi dây vào bốn góc sao cho đôi nâu đối diện đôi cam; cắt lõi chữ thập (nếu có) bằng kìm CWST; đặt miếng chia dây, xếp dây theo sơ đồ T568B rồi luồn qua thanh dẫn dây; đẩy cụm vào thân hạt và bấm bằng kìm MPT5-8AS. Panduit khuyến nghị sơ đồ T568B cho cáp có đôi nâu nằm đối diện đôi cam; hướng dẫn cũng có bản cho sơ đồ T568A.

Ứng dụng

Theo spec sheet COSP388, hạt Cat6 giúp đáp ứng yêu cầu ISO 11801 Class E, IEEE 802.3an-2006 và ANSI/TIA-568-C.2 Category 6 để truyền tới 1000BASE-T; có thể dùng cho máy trạm hiệu năng cao, ATM 155 Mb/s, 622 Mb/s, 1,2 Gb/s, Token Ring 4/16, video số và băng rộng/băng gốc. Spec sheet còn liệt kê thiết bị khóa hạt RJ45 (plug lock-in device) PSL-DCPLE loại thường và PSL-DCPLRE loại lõm, màu đỏ hoặc các màu khác.

Lưu ý về mã thay thế

Trên trang sản phẩm, Panduit ghi SP688-C ở trạng thái “Use Up” và nêu mã thay thế là SP688E-C – hạt Cat6 UTP 3 chi tiết, 24 AWG, cũng đóng gói 100 cái.

Mua hạt mạng SP688-C tại Hợp Nhất

SP688-C thuộc nhóm hạt mạng, dây nhảy trong danh mục thiết bị mạng. Nếu cần dây nhảy bấm sẵn của Panduit, có thể xem dây nhảy mạng 2m Cat6 Panduit. Hàng chính hãng, đủ CO, CQ, giao hàng toàn quốc các ngày trong tuần. Giá ở đầu trang là giá tham khảo cho một gói 100 cái; gửi yêu cầu qua Email hoặc Zalo để Hợp Nhất báo giá chi tiết qua Email trong ngày làm việc. Spec sheet COSP388 tải ở nút Datasheet.

Hạt mạng Cat6 Panduit SP688-C catalogue datasheet specs
