Module quang Ruijie MINI-GBIC-LH40-SM1310

MINI-GBIC-LH40-SM1310 là module gì?

MINI-GBIC-LH40-SM1310 là module quang SFP 1G của Ruijie cho cự ly 40 km trên sợi đơn mode, bước sóng 1310 nm, đầu nối Duplex LC. Module tuân theo đặc tả quang IEEE 1000BASE-LH; trong bảng đặt hàng của datasheet RG 1000BASE Series, hãng ghi “1G LH transceiver, SFP form factor, LC, 40 km over SMF”.

Bản 10 km MINI-GBIC-LX-SM1310 dùng cùng bước sóng 1310 nm. Theo bảng thông số của datasheet, bản LH40 có công suất phát −5 đến 0 dBm (bản LX: −11 đến −3 dBm) và độ nhạy thu dưới −23 dBm (bản LX: dưới −19 dBm).

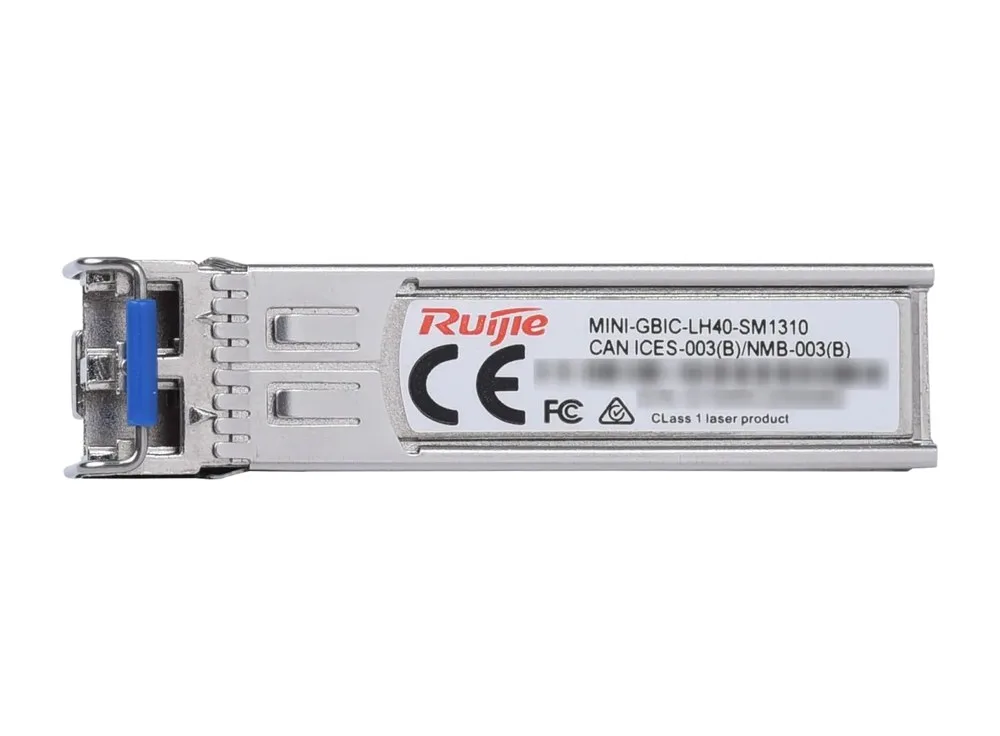

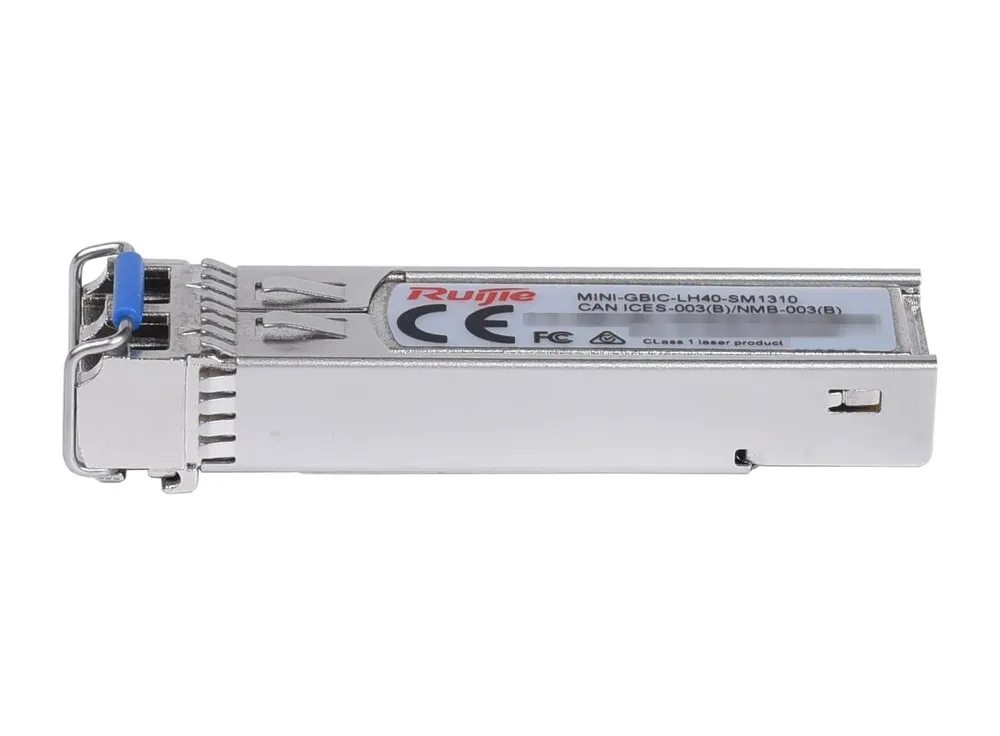

MINI-GBIC-LH40-SM1310, module 1000BASE-LH dạng SFP (ảnh: Ruijie).

Thông số quang của bản 40 km

• Nguồn sáng: laser DFB; đầu thu PIN.
• Phát: công suất trung bình thấp nhất −5 dBm, cao nhất 0 dBm; extinction ratio tối thiểu 9 dB.
• Thu: độ nhạy OMA nhỏ hơn −23 dBm; quá tải ở công suất trung bình −3 dBm.
• Chất lượng đường truyền: tỷ lệ lỗi bit 1,00E-12; tốc độ dữ liệu 1,25 Gbps.
• Giám sát: có DDM/DOM; module tuân thủ SFF-8472 cùng IEEE 802.3, SFF-8431, SFF-8432, SFP+ MSA và RoHS.
• Điện và môi trường: tiêu thụ ≤ 1,5 W; vận hành 0–70 °C, 10–90% RH; bảo quản −40 °C đến +85 °C.

Hai sợi hay một sợi: LH40 Duplex và LH40 BIDI

Datasheet RG 1000BASE Series liệt kê hai loại module 1G cự ly 40 km. MINI-GBIC-LH40-SM1310 dùng đầu Duplex LC trên sợi đơn mode. Cặp GE-SFP-LH40-SM1310-BIDI (phát 1310 nm, thu 1550 nm) và GE-SFP-LH40-SM1550-BIDI (phát 1550 nm, thu 1310 nm) dùng đầu “BIDI LC”. Datasheet dòng switch RG-S2915-L ghi chú module BiDi phải dùng theo cặp, đầu này dùng bản 1310 thì đầu kia dùng bản 1550. Với cổng quang không lên, hướng dẫn xử lý sự cố của switch Reyee khuyên thay để module hai đầu cùng loại.

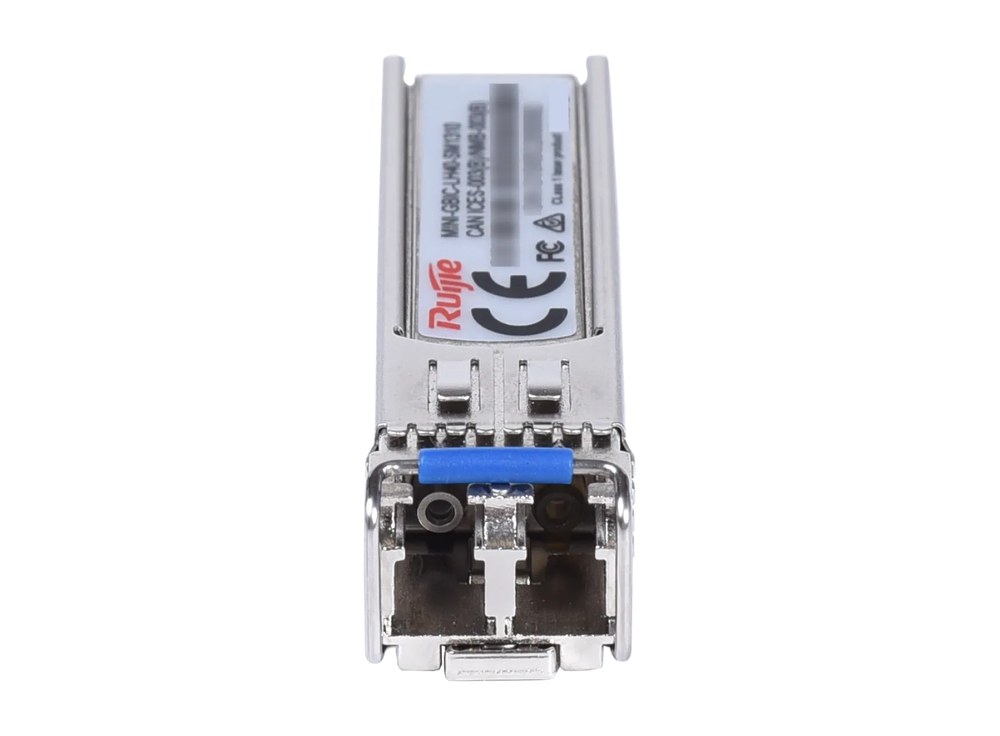

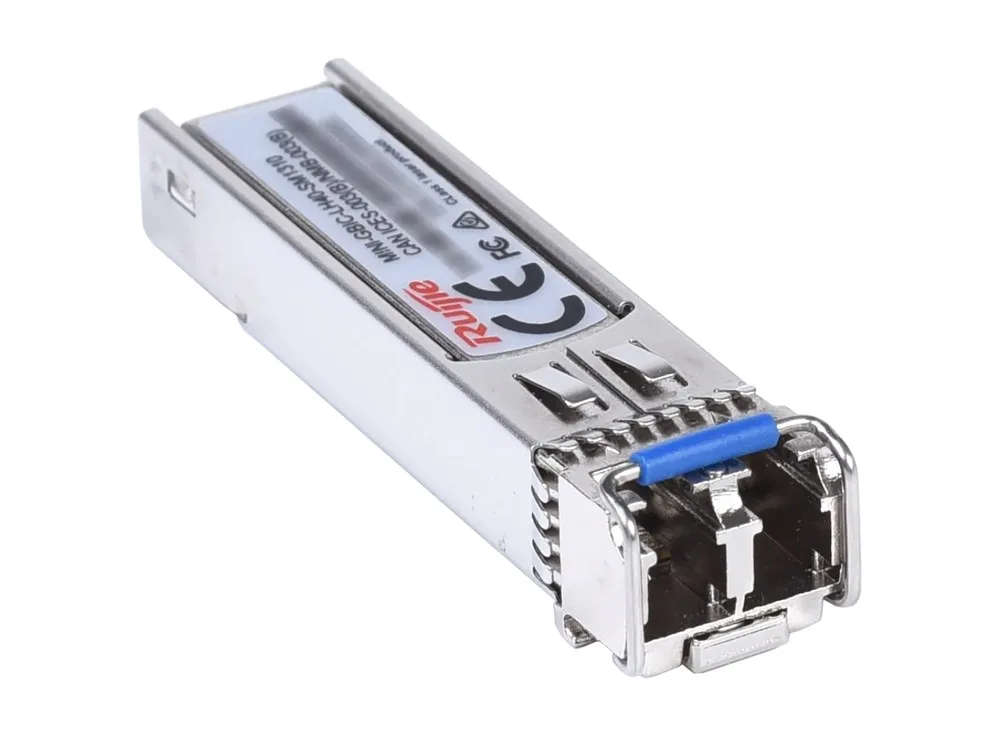

MINI-GBIC-LH40-SM1310 dùng đầu nối Duplex LC (ảnh: Ruijie).

Sợi quang và đấu nối

Bảng cáp của hướng dẫn lắp đặt switch Reyee có khe SFP ghi MINI-GBIC-LH40-SM1310 dùng đầu LC trên sợi đơn mode lõi 9/125 µm, cự ly tối đa 40 km. Sợi phải đúng loại theo module; đầu phát bên này nối đầu thu bên kia. Ở đầu nối, sợi cần cong tự nhiên với bán kính lớn; khi kéo sợi, bán kính uốn trên 10 lần đường kính sợi, khi di chuyển sợi trên 20 lần; khay chứa sợi có đường kính trên 25 lần đường kính sợi.

Switch Ruijie có tài liệu nhắc module này

MINI-GBIC-LH40-SM1310 nằm trong mục Optical Transceivers 1GE của datasheet dòng RG-S2915-L, mô tả “1000BASE-LH, SFP transceiver, 1310 nm, Duplex LC, 40 km over SMF”. Dòng này gồm các mã RG-S2915-24GT4MS-L, RG-S2915-24GT4MS-P-L, RG-S2915-48GT4MS-L, RG-S2915-10GT2MS-P-L. Mã module cũng có trong mục Mini-GBIC and SFP Modules của hướng dẫn lắp đặt switch PoE RG-ES110GS-P-L và RG-ES118GS-P-L.

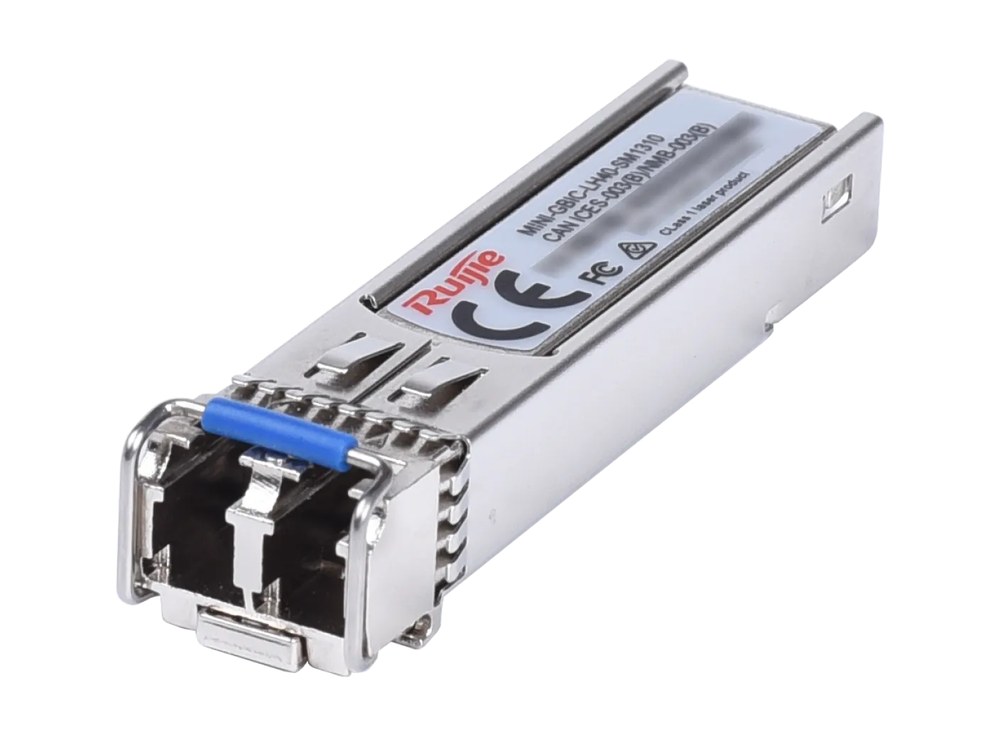

MINI-GBIC-LH40-SM1310 nhìn chéo (ảnh: Ruijie).

Lắp đặt, an toàn và kiểm tra

Module cắm rút nóng được, theo phần đặc điểm của datasheet. Khi lắp, đeo vòng chống tĩnh điện có tiếp đất. Hướng dẫn của hãng xếp các module quang trên cổng quang vào sản phẩm laser Class I: khi module chạy, cắm sợi hoặc đậy nắp chống bụi, không nhìn vào cổng sau khi tháo sợi. Cổng không lên thì kiểm tra theo thứ tự: đổi đầu phát/thu, module hai đầu cùng loại, sợi đạt yêu cầu, chiều dài sợi không vượt mức ghi trên module, vệ sinh mặt đầu sợi bằng khăn không xơ hay bút vệ sinh.

Module có kích thước 56,5 × 13,5 × 8,5 mm, nặng 35 g.

Mua MINI-GBIC-LH40-SM1310 ở Hợp Nhất

Hợp Nhất bán MINI-GBIC-LH40-SM1310 chính hãng Ruijie, kèm CO/CQ, giao hàng toàn quốc. Giá trên trang là giá tham khảo; nhắn Email hoặc Zalo để nhận báo giá chi tiết qua Email trong ngày làm việc. Datasheet có trong mục Thông số kỹ thuật. Bản 10 km cùng bước sóng là MINI-GBIC-LX-SM1310; xem các module 1 Gbps khác tại Module quang 1G và danh mục Module quang.
