Module quang Ruijie MINI-GBIC-SX-MM850

MINI-GBIC-SX-MM850 là module gì?

MINI-GBIC-SX-MM850 là module quang SFP 1G của Ruijie theo chuẩn IEEE 1000BASE-SX, chạy bước sóng 850 nm trên sợi quang đa mode (MMF), đầu nối Duplex LC, truyền xa tối đa 550 m. Datasheet “RG 1000BASE Series Optical Transceivers” ghi tốc độ dữ liệu 1,25 Gbps, có giám sát chẩn đoán DDM/DOM và công suất tiêu thụ không quá 1,5 W.

Module tuân thủ IEEE 802.3, SFF-8472, SFF-8431, SFF-8432, SFP+ MSA và RoHS. Trong bảng đặt hàng, hãng mô tả mã này là “1G SX transceiver, SFP form factor, LC, 550 m over MMF”.

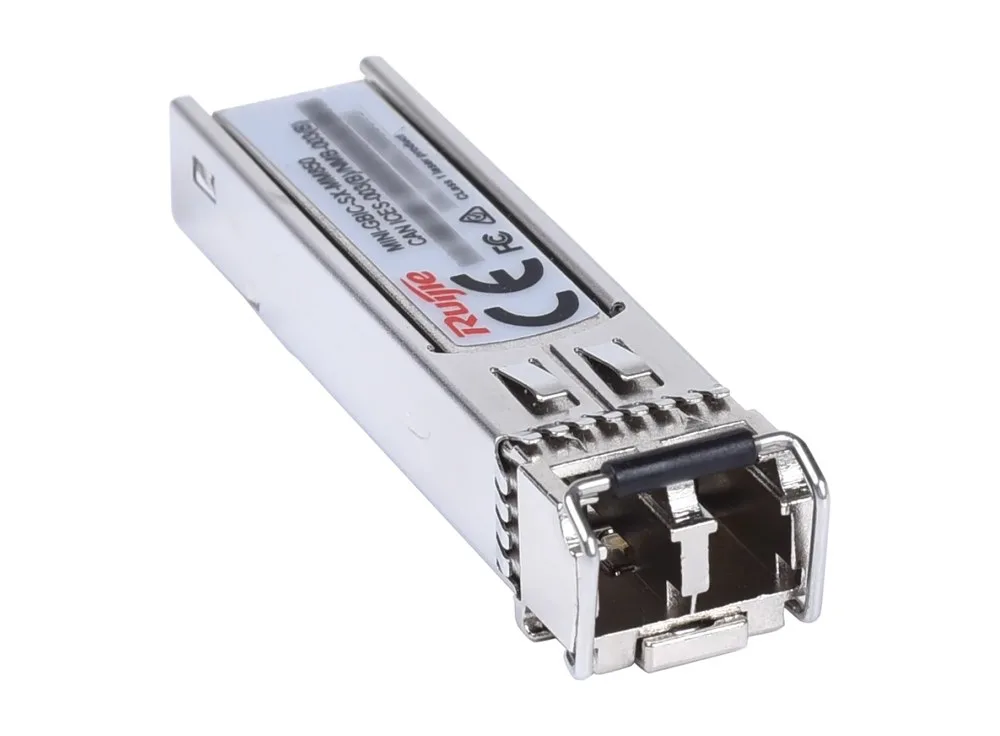

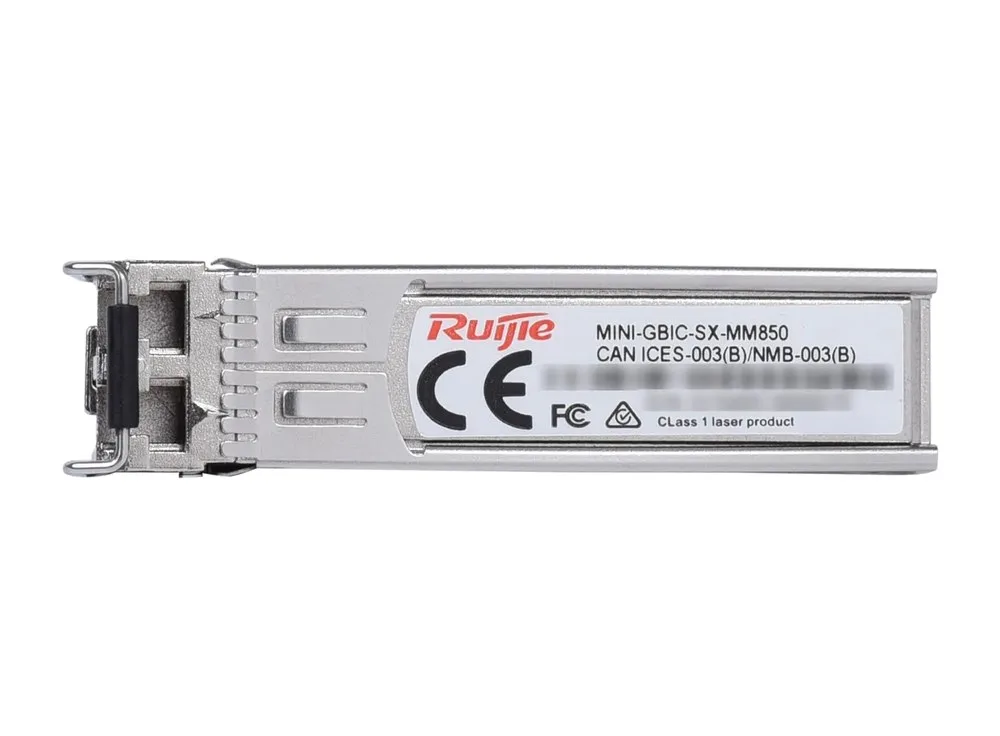

MINI-GBIC-SX-MM850 dạng SFP với đầu nối Duplex LC (ảnh: Ruijie).

Hãng giới thiệu module 1G của mình thế nào

Theo datasheet, Ruijie cung cấp nhiều module quang 1G mật độ cao, công suất thấp cho mạng trung tâm dữ liệu và mạng khuôn viên, dùng để kết nối giữa switch, router, máy chủ và card mạng (NIC). Ba đặc điểm chung được nêu:

• Cắm rút nóng (hot swapping): giúp việc bảo trì đơn giản hơn.
• Tin cậy cao, tiêu thụ thấp: hãng gắn đặc điểm này với tuổi thọ dài của module.
• Tuân thủ RoHS.

Sợi đa mode và khoảng cách 550 m

Datasheet ghi khoảng cách tối đa 550 m trên sợi đa mode. Bảng thông số cáp cho module SFP trong hướng dẫn lắp đặt switch Reyee (RG-ES110GS-P-L, RG-ES118GS-P-L) chia rõ theo cỡ lõi sợi: với sợi 62,5/125 µm module đi được 275 m, với sợi 50/125 µm đi được 550 m; đầu nối LC.

• Chọn sợi đơn mode hay đa mode theo loại module; MINI-GBIC-SX-MM850 dùng sợi đa mode.
• Đầu phát của thiết bị này nối vào đầu thu của thiết bị đối diện và ngược lại.
• Bán kính uốn sợi khi đi dây phải lớn hơn 10 lần đường kính sợi, khi di chuyển sợi lớn hơn 20 lần; khay chứa sợi có đường kính lớn hơn 25 lần đường kính sợi.

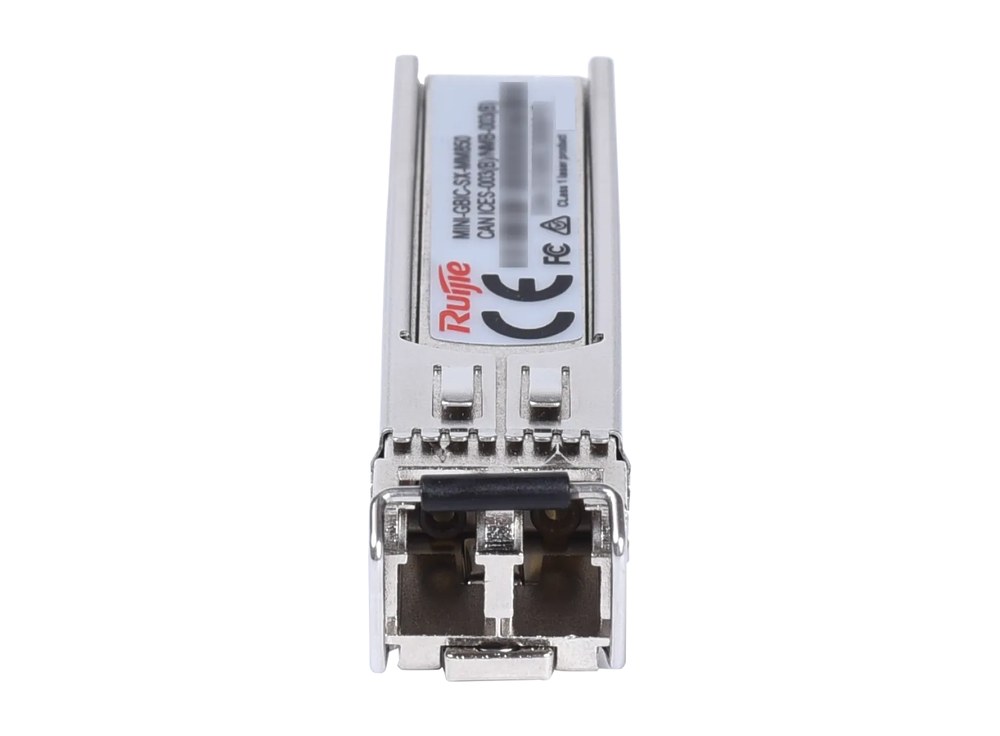

Đầu nối Duplex LC của MINI-GBIC-SX-MM850 (ảnh: Ruijie).

Thông số quang của MINI-GBIC-SX-MM850

Bộ phát của module dùng laser VCSEL, bộ thu dùng PIN. Công suất phát trung bình từ −9,5 dBm đến 0 dBm, tỷ lệ tắt tối thiểu 9 dB. Phía thu có độ nhạy (OMA) dưới −17 dBm và ngưỡng quá tải trung bình 0 dBm. Tỷ lệ lỗi bit được hãng công bố ở mức 1,00E-12. Module hoạt động trong khoảng 0 °C đến 70 °C, độ ẩm 10–90% RH; lưu kho từ −40 °C đến +85 °C. Kích thước 56,5 × 13,5 × 8,5 mm, nặng 35 g.

Switch Ruijie có tài liệu liệt kê MINI-GBIC-SX-MM850

Mã MINI-GBIC-SX-MM850 có tên trong danh sách module của các tài liệu hãng sau:

• Datasheet dòng switch RG-S2915-L, mục Optical Transceivers 1GE (dòng này gồm các mã RG-S2915-24GT4MS-L, RG-S2915-24GT4MS-P-L, RG-S2915-48GT4MS-L, RG-S2915-10GT2MS-P-L).
• Hướng dẫn lắp đặt switch PoE Reyee RG-ES110GS-P-L và RG-ES118GS-P-L (mục Mini-GBIC and SFP Modules).

Lắp module và an toàn laser

• Trước khi cắm module, đeo vòng chống tĩnh điện và bảo đảm vòng đã được nối đất.
• Theo hướng dẫn lắp đặt, các module quang dùng trên cổng quang của switch đều là sản phẩm laser loại I (Class I).
• Khi module đang chạy, cổng phải có sợi quang cắm vào hoặc có nắp chống bụi; không nhìn vào cổng sau khi đã rút sợi vì có thể hại mắt.
• Cổng quang không lên: kiểm tra đầu thu và đầu phát có bị đảo, hai module hai đầu có cùng loại, loại sợi và chiều dài sợi có đúng mức cho phép ghi trên module, mặt đầu sợi có bẩn (lau bằng khăn không xơ hoặc bút vệ sinh).

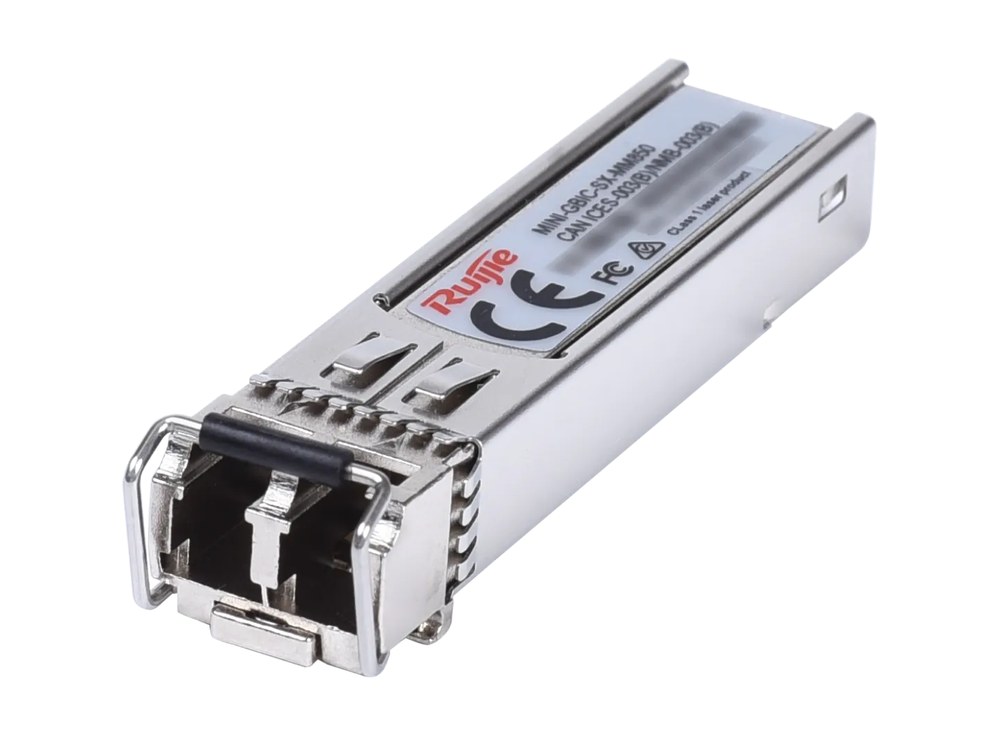

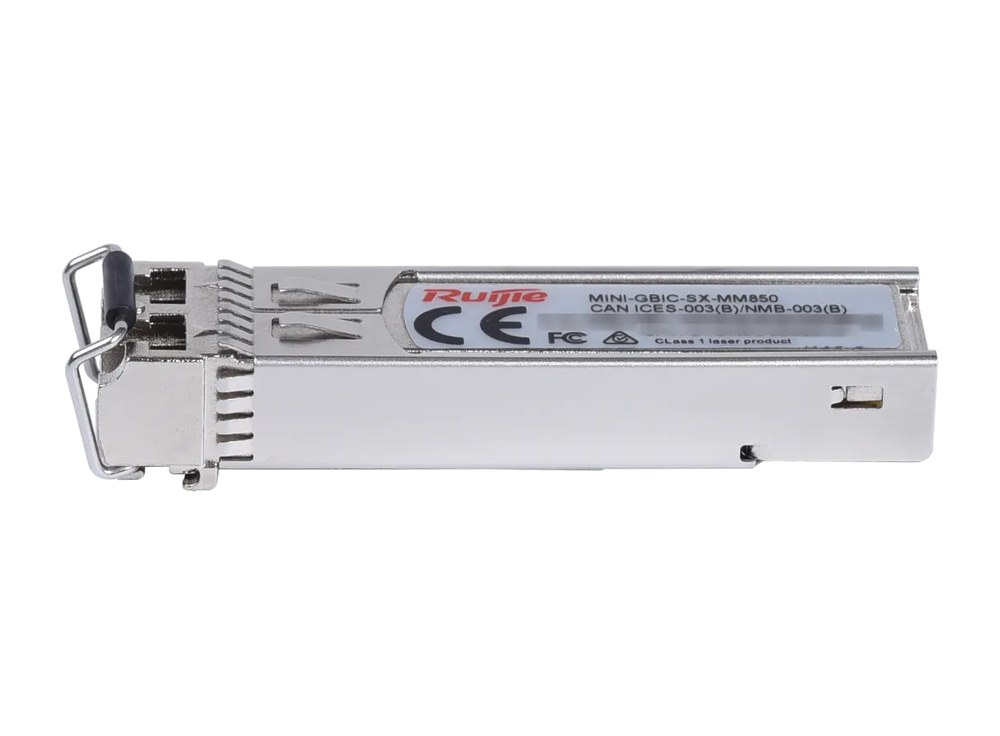

MINI-GBIC-SX-MM850 nhìn chéo (ảnh: Ruijie).

Bốn module MINI-GBIC sợi quang của Ruijie

Số liệu theo datasheet RG 1000BASE Series Optical Transceivers.

Mua MINI-GBIC-SX-MM850 tại Hợp Nhất

Hợp Nhất phân phối MINI-GBIC-SX-MM850 chính hãng Ruijie, đầy đủ CO/CQ, giao hàng toàn quốc. Giá trên trang để tham khảo; gửi Email hoặc Zalo để nhận báo giá chi tiết qua Email trong ngày làm việc. Datasheet chính thức tải ở mục Thông số kỹ thuật. Bản đơn mode 10 km cùng dòng là MINI-GBIC-LX-SM1310; các module 1 Gbps khác xem ở nhóm Module quang 1G thuộc danh mục Module quang.
