Module quang Ruijie MINI-GBIC-LX-SM1310

MINI-GBIC-LX-SM1310 là gì?

MINI-GBIC-LX-SM1310 là module quang SFP 1 Gbps của Ruijie dùng sợi đơn mode (SMF), bước sóng 1310 nm, đầu nối Duplex LC, cự ly tối đa 10 km. Module bám theo đặc tả quang IEEE 1000BASE-LX; bảng đặt hàng trong datasheet mô tả ngắn gọn: “1G LX transceiver, SFP form factor, LC, 10 km over SMF”.

Bộ phát dùng laser DFB, bộ thu PIN, có hỗ trợ giám sát DDM/DOM, công suất tiêu thụ tối đa 1,5 W. Tiêu chuẩn tuân thủ gồm IEEE 802.3, SFF-8472, SFF-8431, SFF-8432, SFP+ MSA và RoHS.

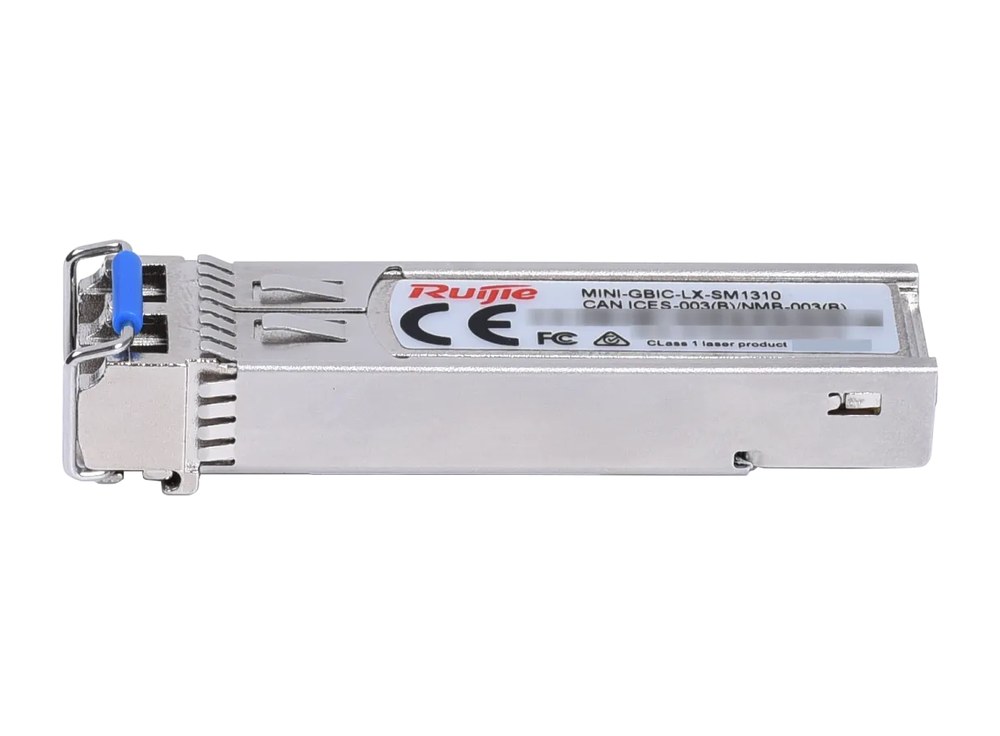

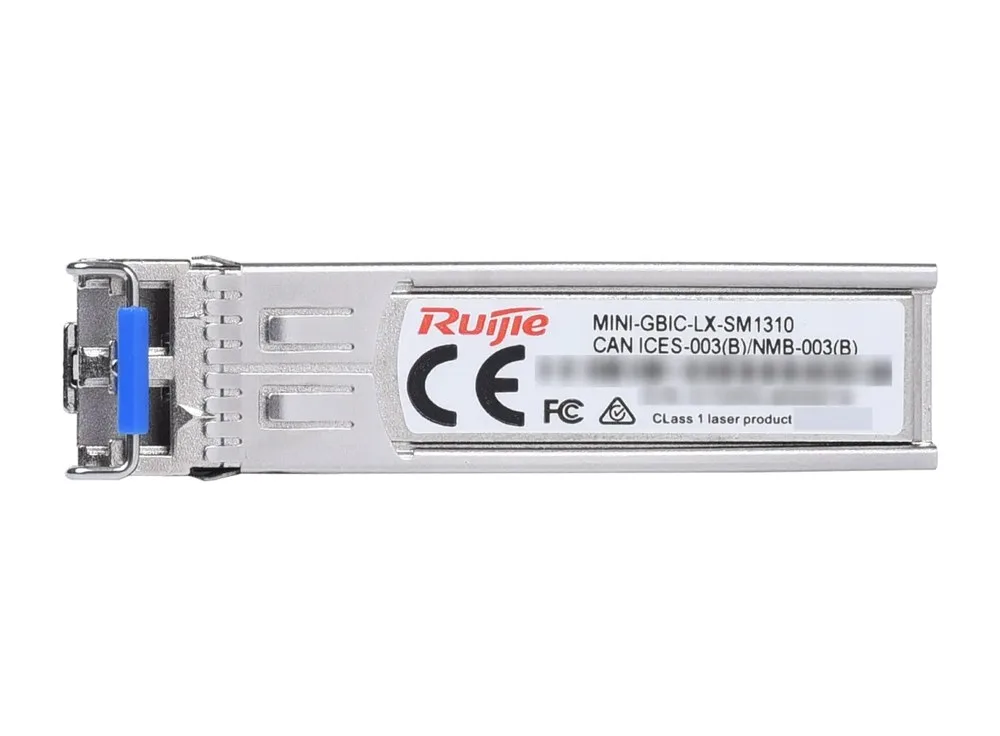

Module 1000BASE-LX MINI-GBIC-LX-SM1310 (ảnh: Ruijie).

Module LX 10 km nằm ở đâu trong dòng MINI-GBIC

Datasheet RG 1000BASE Series xếp MINI-GBIC-LX-SM1310 cạnh ba mã quang khác: bản đa mode MINI-GBIC-SX-MM850 (850 nm, 550 m) và hai bản đơn mode đi xa hơn là MINI-GBIC-LH40-SM1310 (1310 nm, 40 km), MINI-GBIC-ZX80-SM1550 (1550 nm, 80 km). Theo hãng, các module 1G này dành cho mạng trung tâm dữ liệu và mạng khuôn viên, để nối switch với switch, router, máy chủ hoặc card mạng.

Các con số lấy từ bảng thông số chung của datasheet.

Sợi đơn mode 9/125 µm và cách đi sợi

Bảng cáp trong hướng dẫn lắp đặt switch Reyee có cổng SFP ghi MINI-GBIC-LX-SM1310 dùng đầu LC, sợi SMF lõi 9/125 µm, cự ly tối đa 10 km. Khi đấu nối, hướng dẫn nhắc phân biệt đúng cáp và đầu nối đơn mode với đa mode, tránh bẻ gập bán kính nhỏ ngay tại chỗ nối, và nối đầu phát của máy này sang đầu thu của máy kia.

• Sợi ở đầu nối phải cong tự nhiên hoặc cong với bán kính lớn.
• Không bó sợi quang chung với cáp xoắn đôi quá chặt vì có thể đè sợi, ảnh hưởng tuổi thọ và chất lượng truyền.
• Khi đi dây, bán kính uốn sợi lớn hơn 10 lần đường kính sợi; khi phải di chuyển sợi, lớn hơn 20 lần.

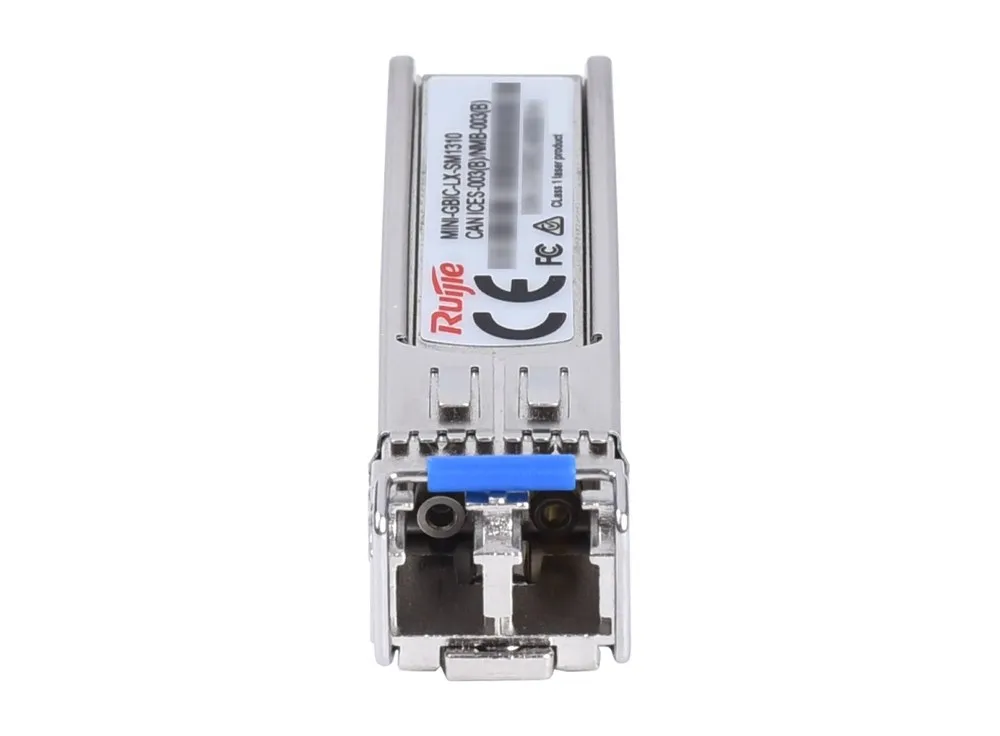

Đầu nối Duplex LC của MINI-GBIC-LX-SM1310 (ảnh: Ruijie).

Đặc tính quang và môi trường

Ở phía phát, công suất trung bình nằm trong khoảng −11 dBm đến −3 dBm, extinction ratio tối thiểu 9 dB. Ở phía thu, độ nhạy OMA dưới −19 dBm, công suất quá tải trung bình −3 dBm. Hãng công bố tỷ lệ lỗi bit 1,00E-12 và tốc độ dữ liệu 1,25 Gbps. Module làm việc ở 0–70 °C, độ ẩm 10–90% RH, cất giữ ở −40 °C đến +85 °C; vỏ 56,5 × 13,5 × 8,5 mm, nặng 35 g.

Tài liệu switch Ruijie có tên MINI-GBIC-LX-SM1310

Cắm module và xử lý khi cổng không lên

Datasheet nêu module cắm rút nóng được, nhờ đó bảo trì đơn giản; hãng cũng nhấn mạnh độ tin cậy cao, tiêu thụ điện thấp giúp kéo dài tuổi thọ và việc tuân thủ RoHS. Trước khi cắm, người lắp đeo vòng chống tĩnh điện có nối đất. Module quang trên các cổng này thuộc loại sản phẩm laser Class I; khi module đang chạy, cổng luôn phải có sợi cắm vào hoặc đậy nắp chống bụi, và không nhìn vào cổng sau khi rút sợi.

Nếu cổng quang không kết nối, hướng dẫn xử lý sự cố của switch gợi ý lần lượt: đổi chéo đầu phát và đầu thu, dùng hai module cùng loại ở hai đầu, thay sợi đúng loại, dùng sợi có chiều dài trong mức ghi trên module, lau mặt đầu sợi bằng khăn không xơ hoặc bút vệ sinh.

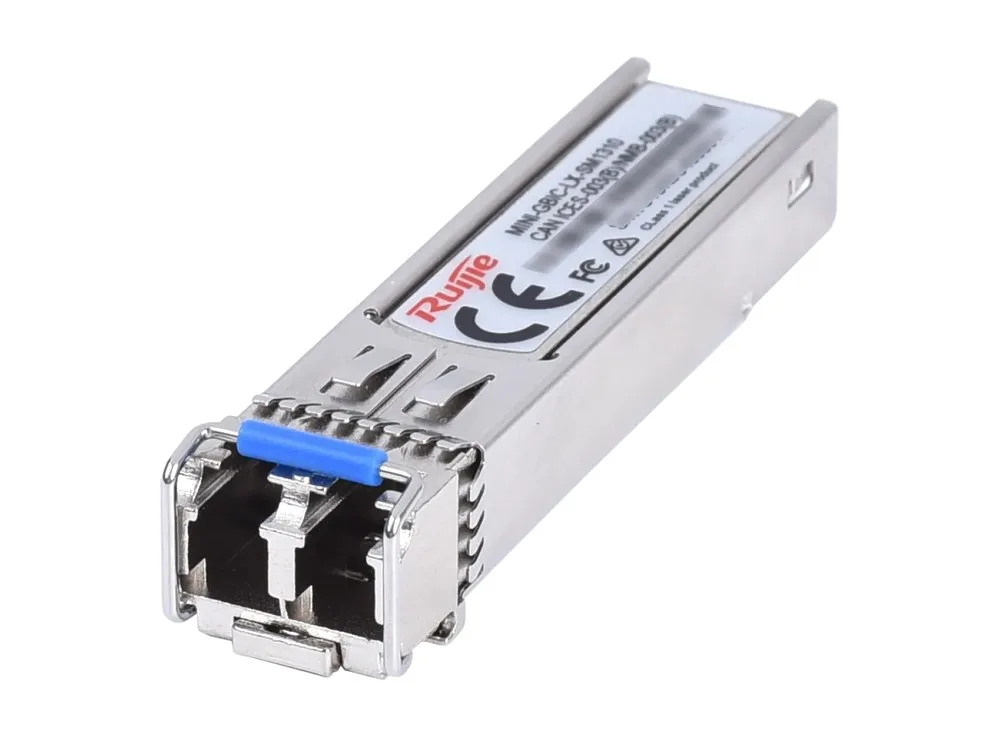

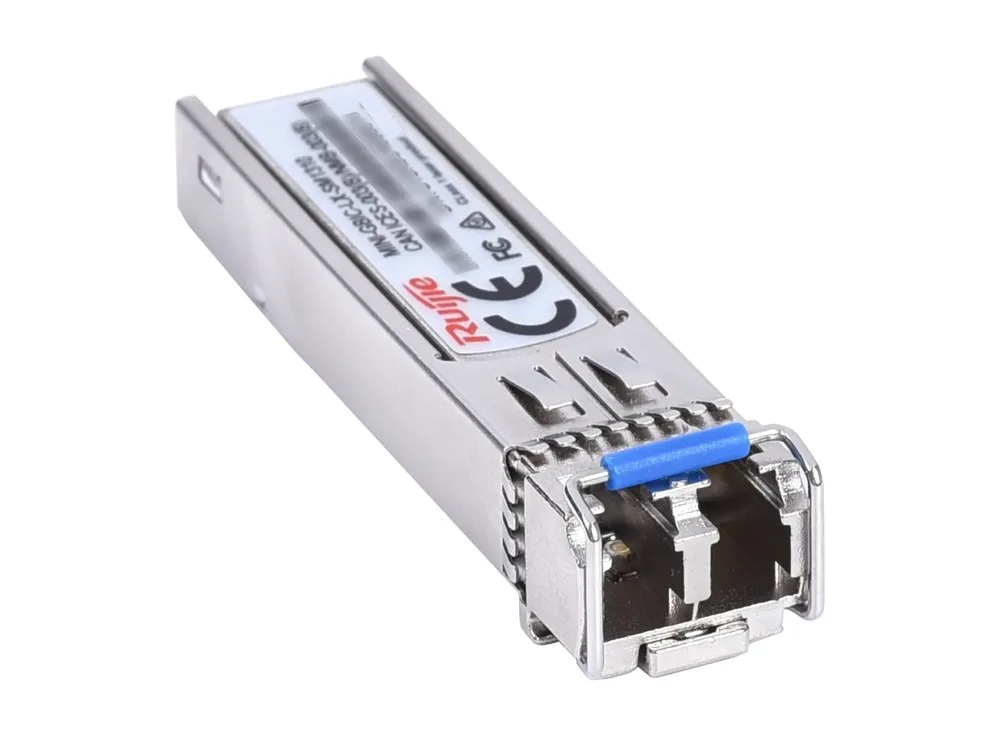

MINI-GBIC-LX-SM1310 nhìn chéo (ảnh: Ruijie).

Đặt mua MINI-GBIC-LX-SM1310

Hợp Nhất cung cấp MINI-GBIC-LX-SM1310 chính hãng Ruijie, có CO/CQ và giao toàn quốc. Giá hiển thị là giá tham khảo; liên hệ qua Email hoặc Zalo để nhận báo giá chi tiết qua Email trong ngày làm việc. Datasheet RG 1000BASE Series tải ở mục Thông số kỹ thuật. Bản đa mode 550 m là MINI-GBIC-SX-MM850; các module 1G khác ở nhóm Module quang 1G và danh mục Module quang.
