Module quang Ruijie MINI-GBIC-ZX80-SM1550

MINI-GBIC-ZX80-SM1550 là gì?

MINI-GBIC-ZX80-SM1550 là module quang SFP 1G của Ruijie theo đặc tả IEEE 1000BASE-ZX, chạy bước sóng 1550 nm trên sợi đơn mode, đầu nối Duplex LC, cự ly tới 80 km. Trong bốn module quang MINI-GBIC của datasheet RG 1000BASE Series, đây là mã có cự ly dài nhất; bảng đặt hàng mô tả: “1G ZX transceiver, SFP form factor, LC, 80 km over SMF”.

Module dùng laser DFB, đầu thu PIN, có giám sát DDM/DOM, tiêu thụ tối đa 1,5 W, tuân thủ IEEE 802.3, SFF-8472, SFF-8431, SFF-8432, SFP+ MSA và RoHS.

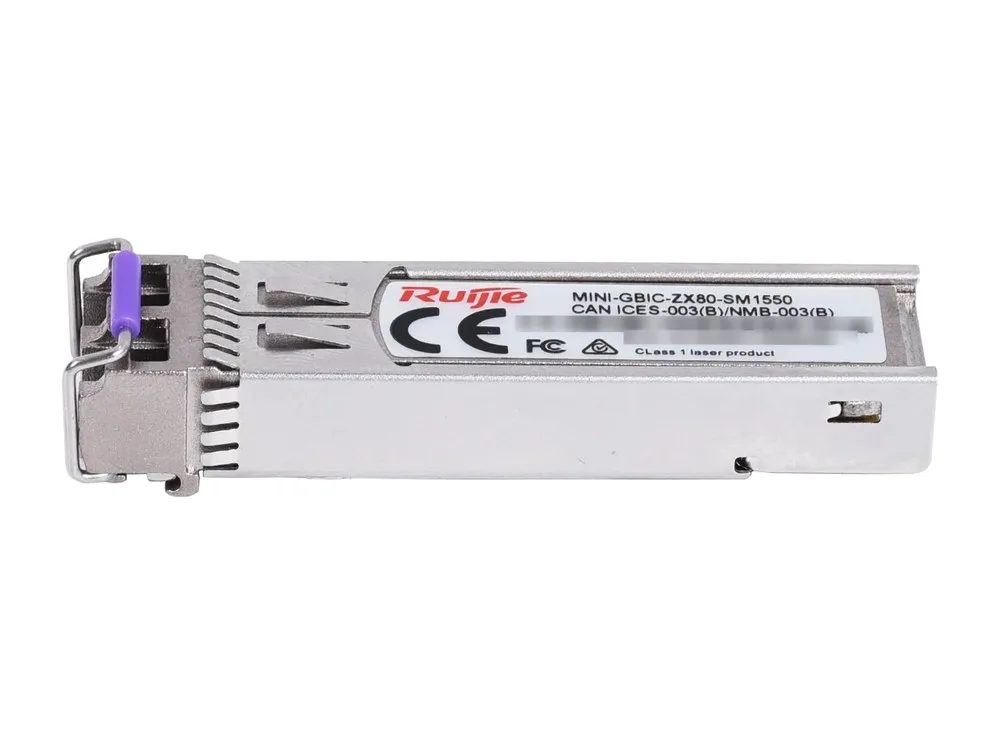

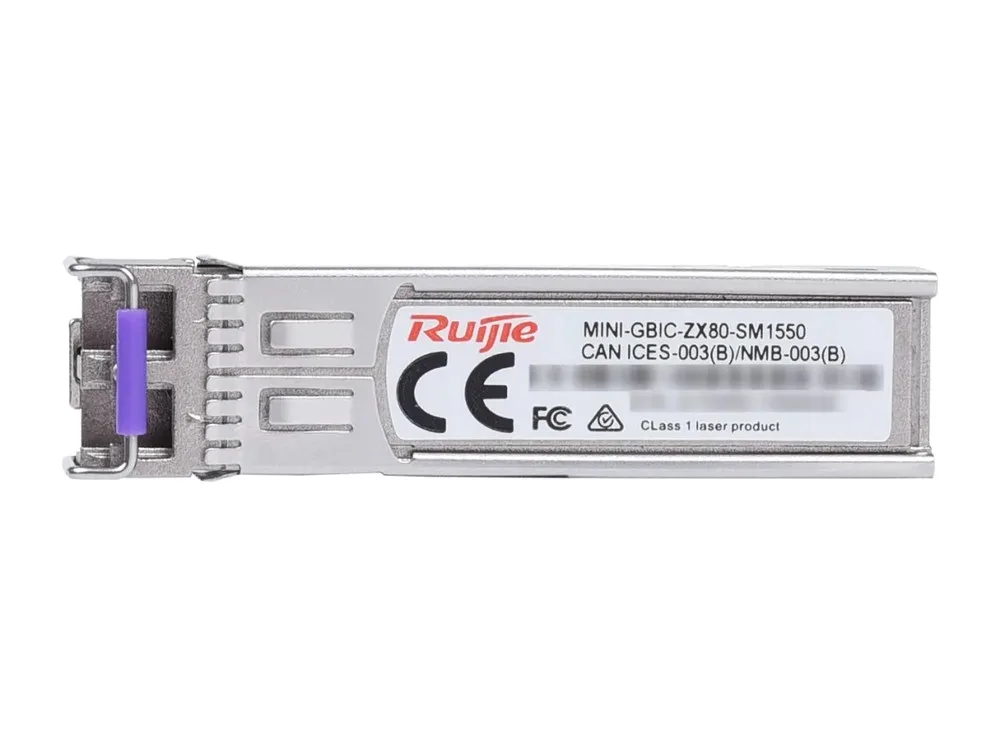

MINI-GBIC-ZX80-SM1550, module SFP 1550 nm cho cự ly 80 km (ảnh: Ruijie).

Dòng module 1G của Ruijie dùng vào đâu

Phần giới thiệu của datasheet RG 1000BASE Series cho biết Ruijie cung cấp nhiều module quang 1G mật độ cao, tiêu thụ điện thấp, dùng cho mạng trung tâm dữ liệu và mạng khuôn viên. Các module này kết nối tốc độ cao giữa switch, router, máy chủ và card mạng (NIC). Ngoài 4 mã MINI-GBIC sợi quang, dòng còn có các module BIDI một sợi (20 km, 40 km, 3 km) và module đồng Mini-GBIC-GT dùng cáp Cat 5e/6/6a tới 100 m.

Công suất quang của bản 80 km

Datasheet cho MINI-GBIC-ZX80-SM1550 mức công suất phát trung bình từ 0 dBm đến 5 dBm, mức cao nhất trong bốn mã MINI-GBIC quang. Độ nhạy thu OMA dưới −27 dBm, ngưỡng quá tải trung bình −3 dBm, tỷ số tắt không dưới 9 dB, tỷ lệ lỗi bit 1,00E-12 ở tốc độ dữ liệu 1,25 Gbps.

Ba mã đơn mode có cùng ngưỡng quá tải −3 dBm; bản đa mode MINI-GBIC-SX-MM850 (850 nm, 550 m) không có trong bảng. Số liệu theo datasheet RG 1000BASE Series.

Cáp quang cho tuyến 80 km

Bảng thông số cáp của module SFP trong hướng dẫn lắp đặt switch Reyee RG-ES110GS-P-L, RG-ES118GS-P-L ghi MINI-GBIC-ZX80-SM1550 đi đầu LC trên sợi đơn mode lõi 9/125 µm, cự ly tối đa 80 km. Các bước nối cáp hãng mô tả: cắm module vào đúng cổng quang theo nhãn trên mặt máy, rồi cắm sợi quang đơn mode vào cổng của module, phân biệt rõ đầu thu và đầu phát; đầu phát bên này nối đầu thu bên kia. Tránh bẻ sợi với bán kính nhỏ tại chỗ nối; khi bó cáp, để sợi ở đầu nối cong tự nhiên với bán kính lớn và không bó sợi quang cùng cáp xoắn đôi quá chặt, vì sợi bị đè có thể giảm tuổi thọ và chất lượng truyền. Khi đi dây, bán kính uốn sợi phải lớn hơn 10 lần đường kính sợi.

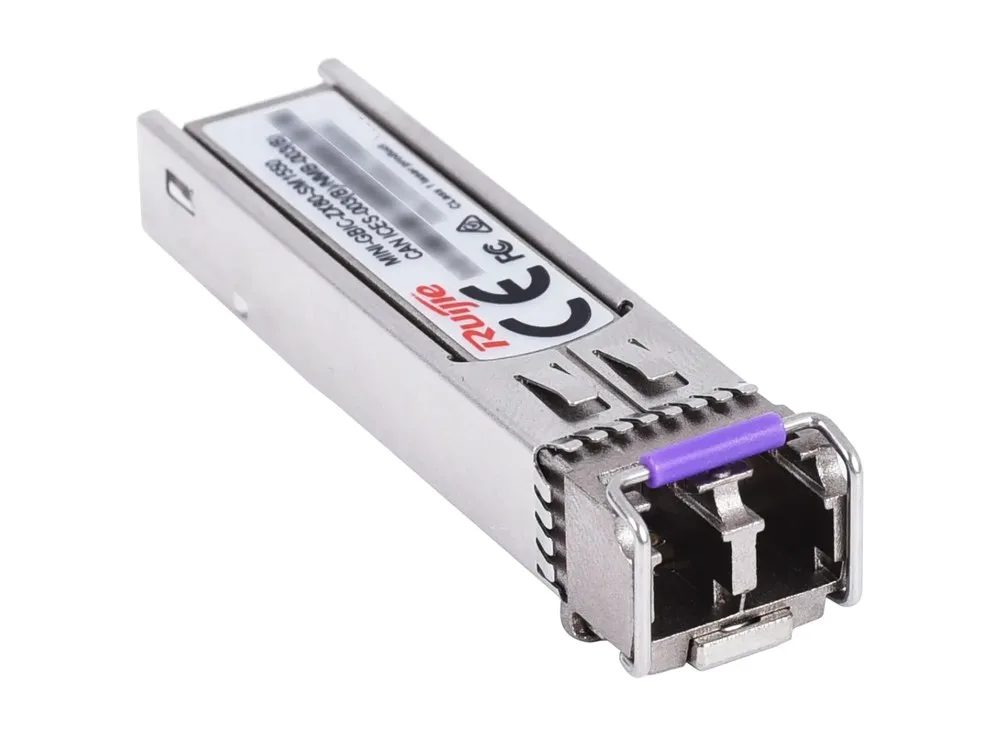

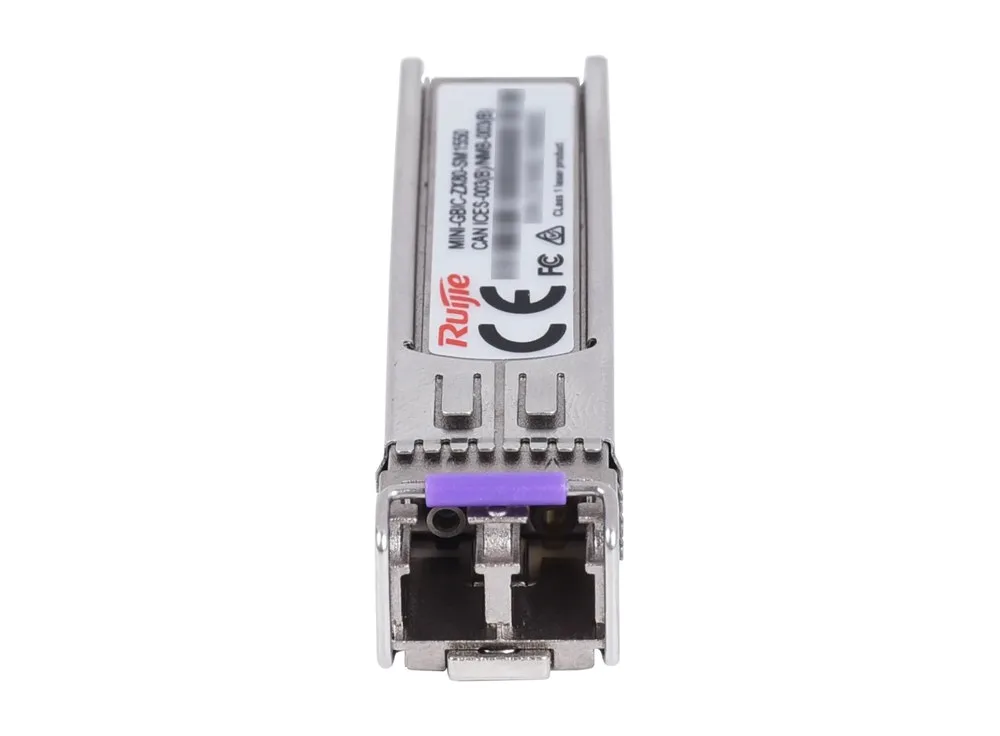

Đầu nối Duplex LC của MINI-GBIC-ZX80-SM1550 (ảnh: Ruijie).

Thiết bị Ruijie có tài liệu nhắc MINI-GBIC-ZX80-SM1550

• Dòng switch RG-S2915-L (RG-S2915-24GT4MS-L, RG-S2915-24GT4MS-P-L, RG-S2915-48GT4MS-L, RG-S2915-10GT2MS-P-L): datasheet liệt kê ở mục Optical Transceivers 1GE với mô tả “1000BASE-ZX, SFP transceiver, 1550 nm, Duplex LC, 80 km over SMF”.
• Switch PoE RG-ES110GS-P-L và RG-ES118GS-P-L: hướng dẫn lắp đặt có tên module trong mục Mini-GBIC and SFP Modules.

An toàn laser và xử lý sự cố

Hướng dẫn lắp đặt cảnh báo không lại gần hay nhìn thẳng vào bất kỳ cổng quang nào trong mọi trường hợp vì có thể làm hỏng mắt vĩnh viễn. Module quang trên cổng quang là sản phẩm laser Class I; khi đang chạy, cổng phải có sợi hoặc nắp chống bụi. Trước khi cắm module, đeo vòng chống tĩnh điện đã nối đất. Datasheet ghi module hỗ trợ cắm rút nóng, độ tin cậy cao, tiêu thụ thấp và đạt RoHS.

• Cổng quang không kết nối: đổi đầu phát và đầu thu của sợi.
• Hai đầu dùng module khác loại: thay để hai đầu cùng loại.
• Sợi không đúng yêu cầu hoặc dài hơn mức ghi trên module: thay sợi phù hợp.
• Mặt đầu sợi bẩn: lau bằng khăn không xơ hoặc bút vệ sinh.

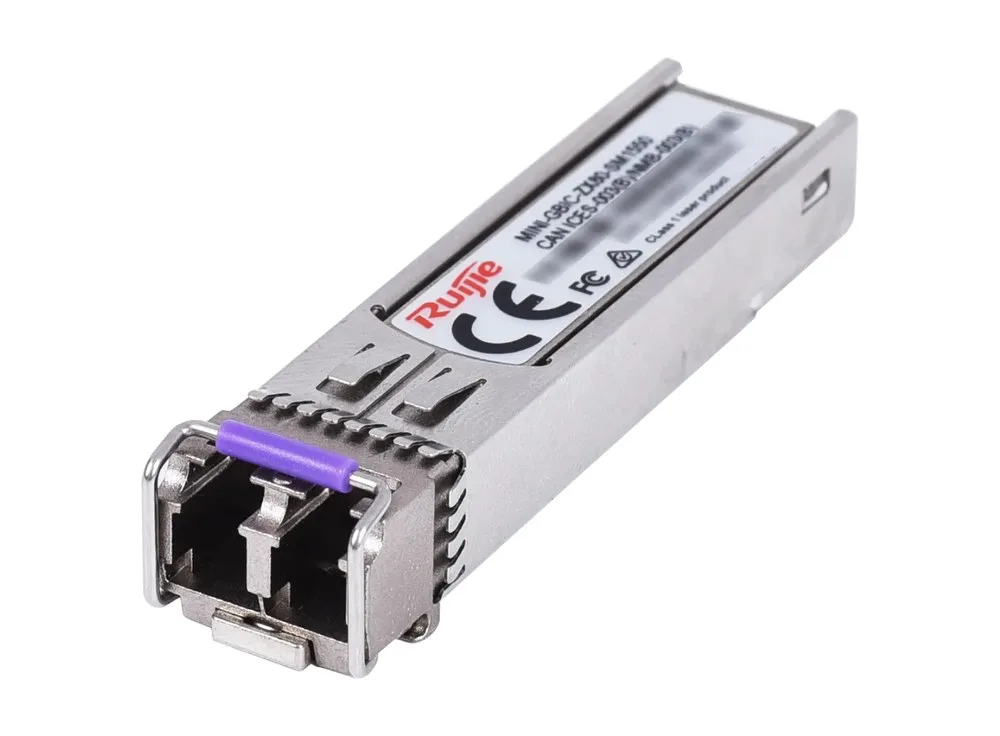

MINI-GBIC-ZX80-SM1550 nhìn chéo (ảnh: Ruijie).

Module vận hành ở 0–70 °C, lưu kho −40 °C đến +85 °C, độ ẩm 10–90% RH; kích thước 56,5 × 13,5 × 8,5 mm, nặng 35 g.

Đặt MINI-GBIC-ZX80-SM1550 tại Hợp Nhất

MINI-GBIC-ZX80-SM1550 tại Hợp Nhất là hàng chính hãng Ruijie, có CO/CQ, giao toàn quốc. Giá trên trang dùng để tham khảo; gửi yêu cầu qua Email hoặc Zalo, Hợp Nhất gửi báo giá chi tiết qua Email trong ngày làm việc. Datasheet của hãng ở mục Thông số kỹ thuật. Bản 40 km bước sóng 1310 nm là MINI-GBIC-LH40-SM1310; các module khác xem ở Module quang 1G và danh mục Module quang.
