Khay giữ mối hàn quang 24 mối Panduit Opticom FSC24

FSC24 là gì?

FSC24 là chip giữ mối hàn quang (fiber splice chip) dòng Opticom® của Panduit, dùng để chứa và bảo vệ tối đa 24 mối hàn nhiệt (fusion splice). Trang hãng đặt tên mã là “Opticom® Fiber Splice Holder, 24 Splices, Black”, xếp loại Fiber Optic Splice Module Holder, màu đen, và mô tả: sản phẩm kèm nhãn, nắp trong suốt, miếng dán để gắn, dùng được với mọi hộp quang Panduit® Opticom®.

Bản vẽ khách hàng 10250-06 gọi mã là “24 Position Fusion Splice Holder”, còn hướng dẫn lắp FS071 gọi là “Fiber Splice Chip”. FSC24 thuộc nhóm “Opticom® Fiber Splice Tray Holder”; trang nhóm viết các phụ kiện này giúp gom gọn việc quản lý sợi trong hộp treo tường và xếp chồng khay chắc chắn để tiết kiệm không gian trong trung tâm dữ liệu.

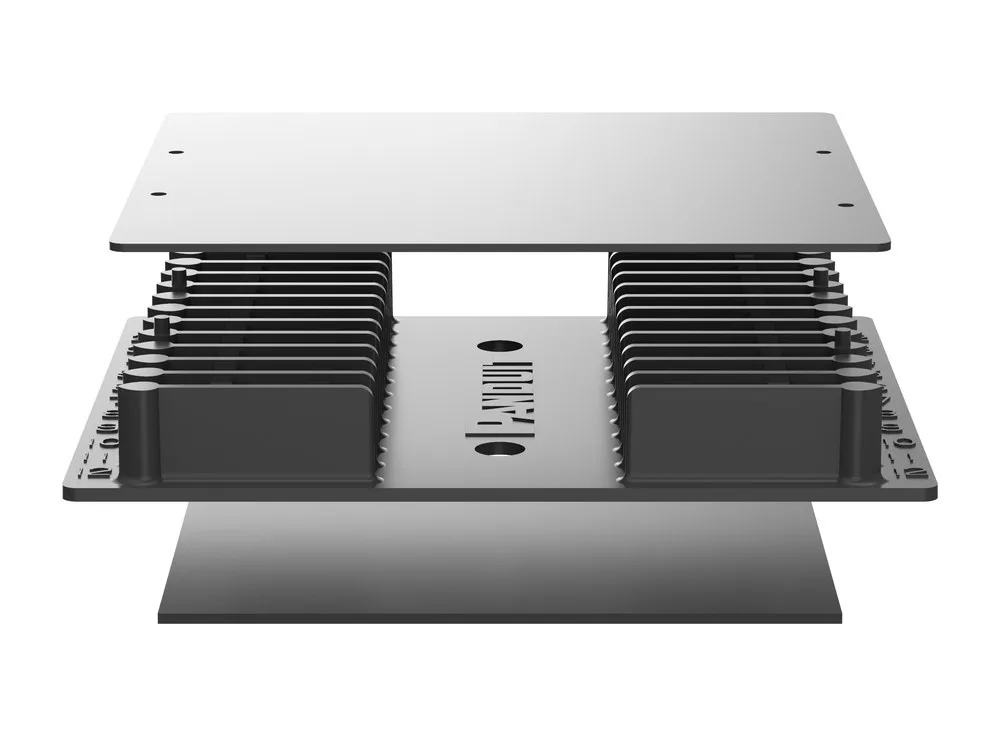

FSC24 – Opticom Fiber Splice Holder 24 mối hàn (ảnh: Panduit).

Một bộ FSC24 gồm những gì?

Hướng dẫn FS071 liệt kê bốn thành phần, dùng được với mọi hộp quang:

• 1 chip giữ mối hàn (bản vẽ hãng ghi là chip đúc – molded splice chip);
• 1 nhãn chip (splice chip label);
• 1 nắp chip (splice chip cover) – trang hãng ghi là nắp trong suốt;
• 1 miếng dán chip (adhesive strip) để gắn chip vào hộp.

Kích thước và khối lượng

Trang Panduit ghi FSC24 rộng 79,4 mm (3,12 in), sâu 62,7 mm (2,47 in), cao 12,7 mm (0,5 in). Bản vẽ 10250-06 ghi cùng các kích thước này và khối lượng 62,6 g mỗi chiếc (0,138 lb). Trang sản phẩm ghi mã đạt RoHS, đóng gói 1 chiếc mỗi gói, 10 chiếc mỗi thùng carton, UPC 07498334498.

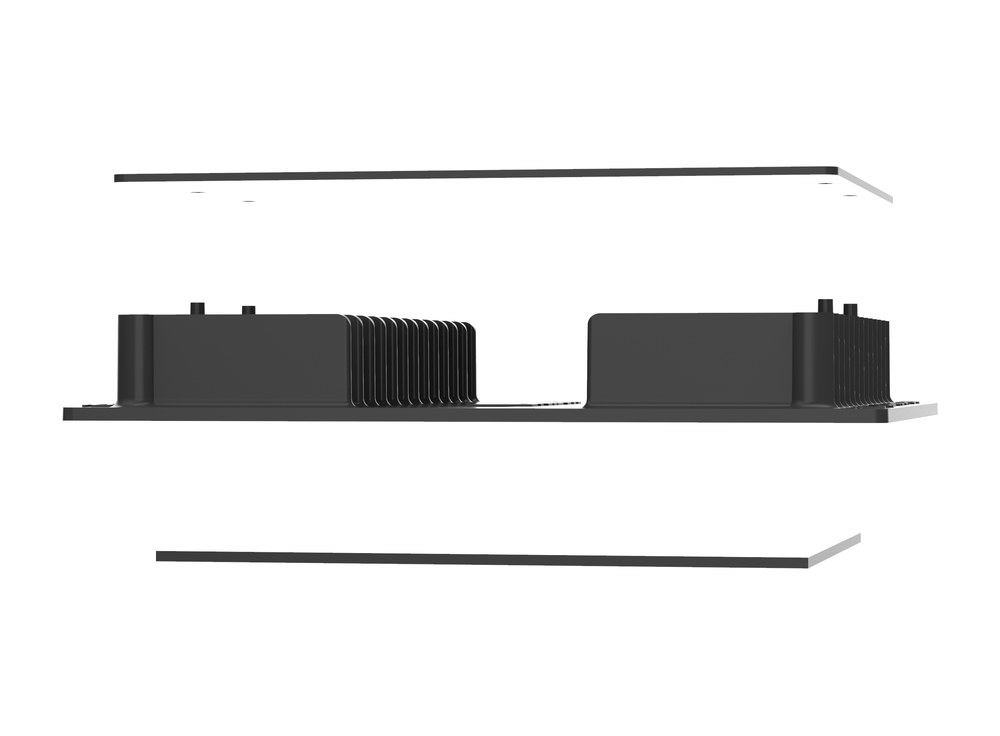

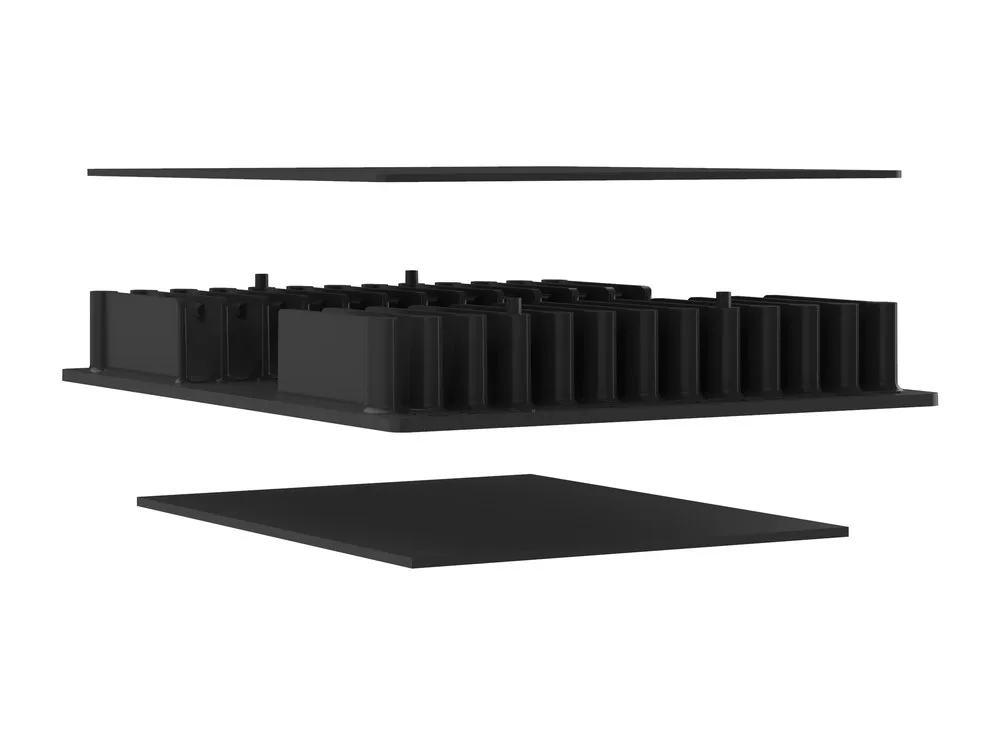

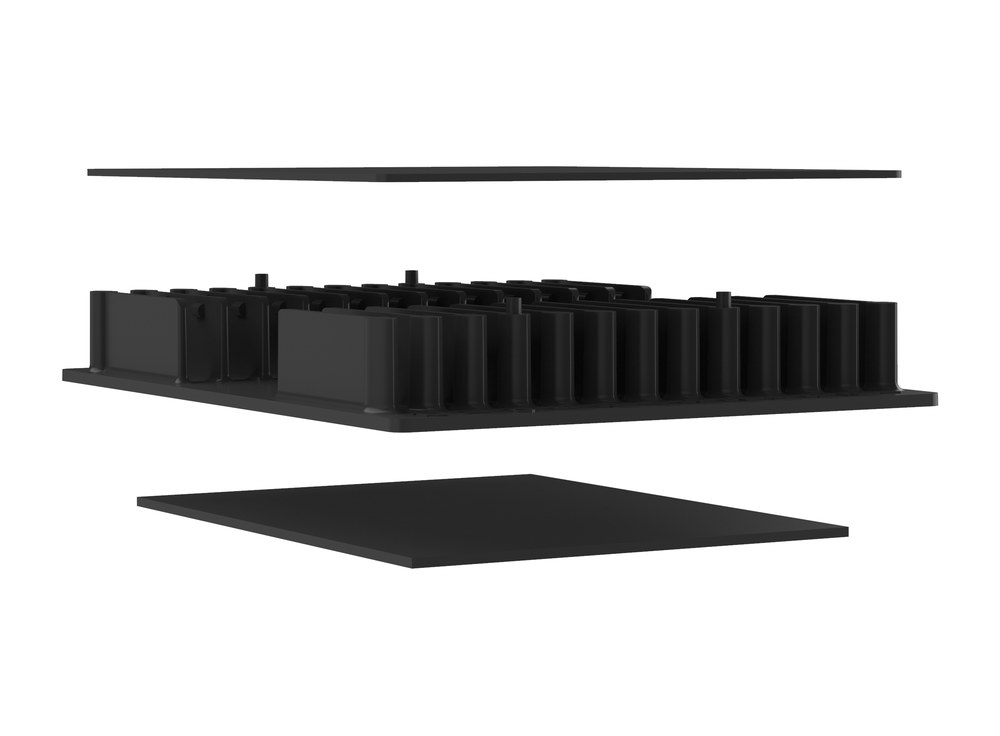

FSC24 nhìn ở dạng tách rời các thành phần (ảnh: Panduit).

Các bước lắp theo hướng dẫn FS071

FS071 chia việc lắp làm các bước: gắn chip vào hộp bằng miếng dán (Chip Installation); đặt mối hàn vào chip theo kiểu xếp một lớp (single stack) hoặc xếp hai lớp (double stack); đậy nắp chip; dán nhãn; xếp chồng chip (Chip Stacking); đi sợi (Fiber Routing) – hình minh họa trong tài liệu dùng khay FMT1, bán riêng.

FSC24 dùng với những hộp nào?

Bảng ma trận phụ kiện hàn FBFL37 (08/2024) của Panduit ghi FSC24 là chip hàn (splice chip) cho nhiều hộp Opticom: hộp gắn rack FRE1U, FRE2U, FRE4U, FRME1U, FRME2U, FRME4, FCE1U, FCE2U, FCE4U; patch panel phẳng CFAPPBL1, CFAPPBL2 kèm FMT1, FMT2; và các hộp phối nạp sẵn FD1W, trong đó có FD1W12BUDLCZ (OS2) và FD1W12AQDLCZ (OM3/OM4) mà Hợp Nhất đang bán.

Spec sheet RKSP108 của hộp nạp sẵn xếp FSC24 vào mục phụ kiện hàn Opticom với ghi chú 24 mối hàn nhiệt, bên cạnh module FOSMF (24 mối hàn nhiệt) và FOSMM (12 mối hàn cơ khí). Hướng dẫn lắp hộp nạp sẵn FS004A có hình các phương án đưa cáp vào qua gioăng, gland PG11 hoặc cáp thổi rồi hàn trên FSC24.

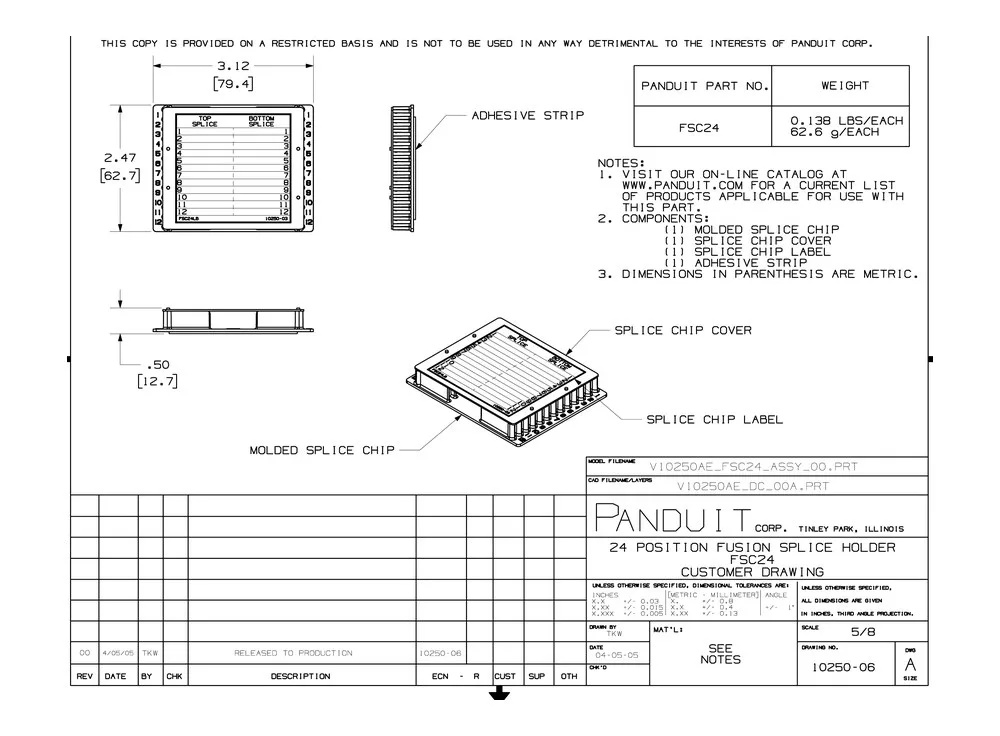

Bản vẽ khách hàng 10250-06 của FSC24 (ảnh: Panduit).

Khi nào dùng FSC24?

FSC24 dùng khi cần một chỗ giữ và bảo vệ mối hàn nhiệt bên trong hộp quang Opticom, mỗi chip tối đa 24 mối; với hàn cơ khí, spec sheet RKSP108 liệt kê module riêng là FOSMM.

Mua FSC24 tại Hợp Nhất

Hợp Nhất cung cấp FSC24 chính hãng Panduit, có CO/CQ, giao hàng toàn quốc các ngày trong tuần. Giá trên trang để tham khảo; quý khách gửi Email hoặc Zalo, Hợp Nhất gửi báo giá chi tiết qua Email trong ngày làm việc. Bản vẽ khách hàng của mã tải ở mục Thông số kỹ thuật. Phụ kiện cho hộp phối xem tại nhóm phụ kiện ODF quang; các loại khác trong danh mục phụ kiện quang.
