Hộp phối quang ODF Panduit 1U 12 cổng LC Duplex OM4 FD1W12AQDLCZ

FD1W12AQDLCZ là gì?

FD1W12AQDLCZ là hộp phối quang 1U dòng Opticom® Pre-Loaded Fiber Drawer của Panduit, lắp sẵn 12 adapter LC duplex màu aqua có ống lót zirconia, dành cho sợi đa mode 50/125 µm. Trang hãng mô tả hộp bằng thép sơn tĩnh điện màu đen, cao 1,73 inch, rộng 17,5 inch, sâu 12,1 inch (44 x 445 x 308 mm).

Trong spec sheet RKSP108, mã này nằm ở nhóm “Pre-Loaded Fibre Drawer for OM3/OM4/OM4+ 50/125µm Multimode Fibre – Zirconia Split Sleeve”. Bảng FBFL37 bản 08/2024 mô tả mã là hộp 1 RU nạp sẵn 12 adapter LC duplex OM4 màu aqua, ống lót gốm zirconia, tối đa 24 sợi.

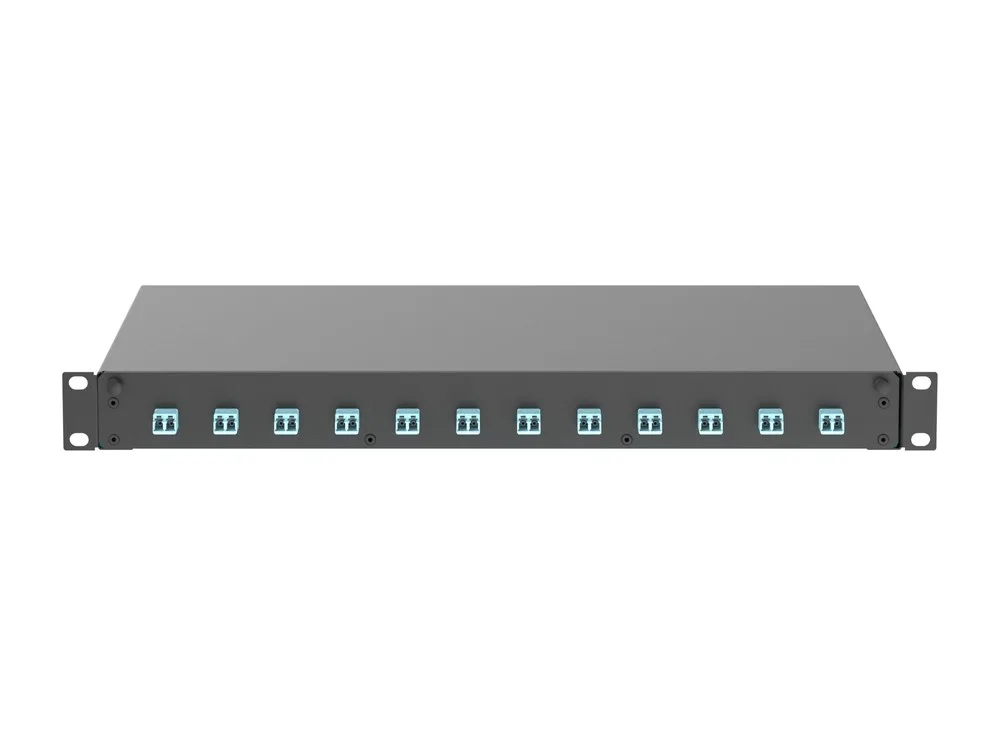

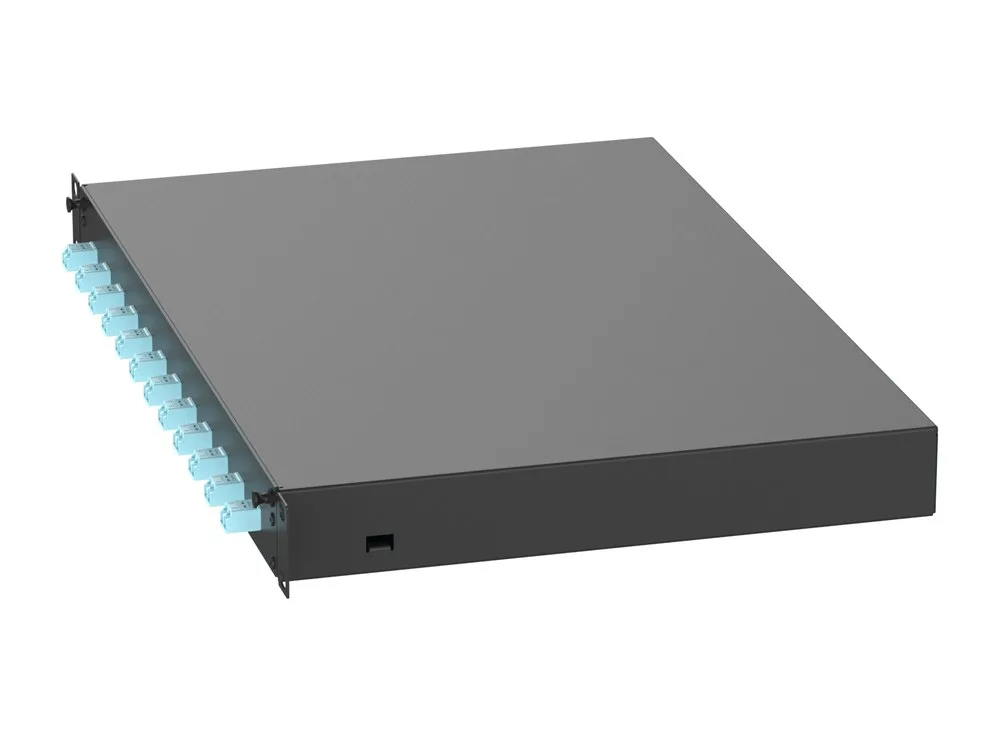

Hộp Opticom FD1W12AQDLCZ nạp sẵn adapter LC duplex aqua (ảnh: Panduit).

Mã màu adapter trong dòng Opticom

Spec sheet RKSP108 dùng một cụm hai chữ trong mã hộp (như AQ của FD1W12AQDLCZ) để chỉ màu adapter và loại sợi, với năm giá trị:

Với nhóm AQ, bảng đặt hàng có các bản SC 6, 12, 24 cổng và LC 12, 24, 48 cổng; FD1W12AQDLCZ là bản LC 12 cổng.

Thiết kế vỏ và ngăn kéo

• Vỏ hai phần làm toàn bộ bằng kim loại; spec sheet nêu lợi ích là lắp đặt tiết kiệm, không lo thất lạc linh kiện rời và che chắn tốt hơn loại hộp nhựa.
• Ngăn kéo trượt ra phía trước trọn 300 mm, tiếp cận mọi điểm kết cuối, đấu nối và mối hàn.
• Vùng in lụa trắng cạnh từng adapter để ghi nhãn kênh, cộng vùng nhãn chung của hộp.
• Tai bắt tích hợp gắn rack 19 inch theo EIA-310/IEC 60297; trang hãng ghi mã đáp ứng EIA-310/IEC 60297 và RoHS.

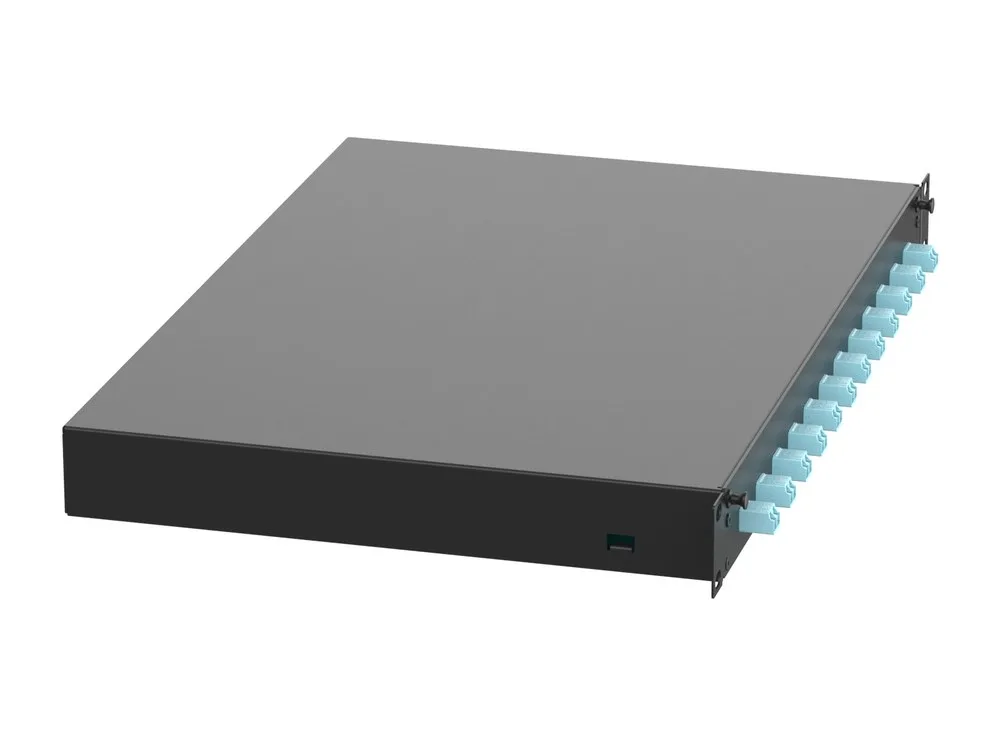

Thân thép 1U của FD1W12AQDLCZ (ảnh: Panduit).

Các phương án đưa cáp vào và hàn sợi

Về đường vào, spec sheet liệt kê gland cỡ PG11, gland cho cáp quang thổi 5 mm, các lỗ đột hệ mét 20 mm và gioăng cao su 30 mm. Hướng dẫn lắp FS004A vẽ các phương án đi cáp điển hình: dùng gioăng hoặc gland PG11 với cáp trunk đấu sẵn hay cáp kết cuối tại chỗ; dùng gioăng, gland PG11 hoặc cáp thổi khi hàn trên chip giữ mối hàn FSC24; hoặc hàn trong module FOSM. Khi hàn bằng FOSM, hướng dẫn lưu ý không lắp cuộn quản lý sợi.

Ngoài hàn nhiệt hay hàn cơ khí, hộp còn nhận kết cuối đầu nối tại hiện trường bằng pot-and-polish hoặc đầu nối OptiCam®. Trang sản phẩm ghi mã sẵn sàng hàn nhiệt (Fusion Splice Ready).

Adapter NetKey LC duplex theo bản vẽ hãng

Bản vẽ khách hàng F10431AJ-DC (2017) xếp FD1W12AQDLCZ trong bảng “NetKey Duplex LC”: adapter màu aqua, ống lót (split sleeve) zirconia, 12 cổng, khối lượng hộp 6,5 lb. Bản vẽ này ghi ứng dụng 50/125 OM3; spec sheet RKSP108 mới hơn (10/2023) ghi nhóm AQ dùng cho OM3/OM4/OM4+, còn bảng FBFL37 (08/2024) mô tả adapter của mã là OM4.

Phụ kiện đi kèm và kích thước

Hộp giao kèm bộ phụ kiện lắp đặt và đi sợi; spec sheet kể ra cuộn quản lý sợi FMS1 và gioăng cao su cỡ 30 mm (mỗi loại hai chiếc), một gland cáp PG11, dây rút Pan-Ty® của Panduit và vít bắt M6 x 1. Kích thước theo spec sheet: 43,9 x 444,5 x 308,2 mm (cao x rộng x sâu); bản vẽ F10431AJ-DC ghi 482,6 mm khi tính cả tai bắt và khối lượng 2.948 g.

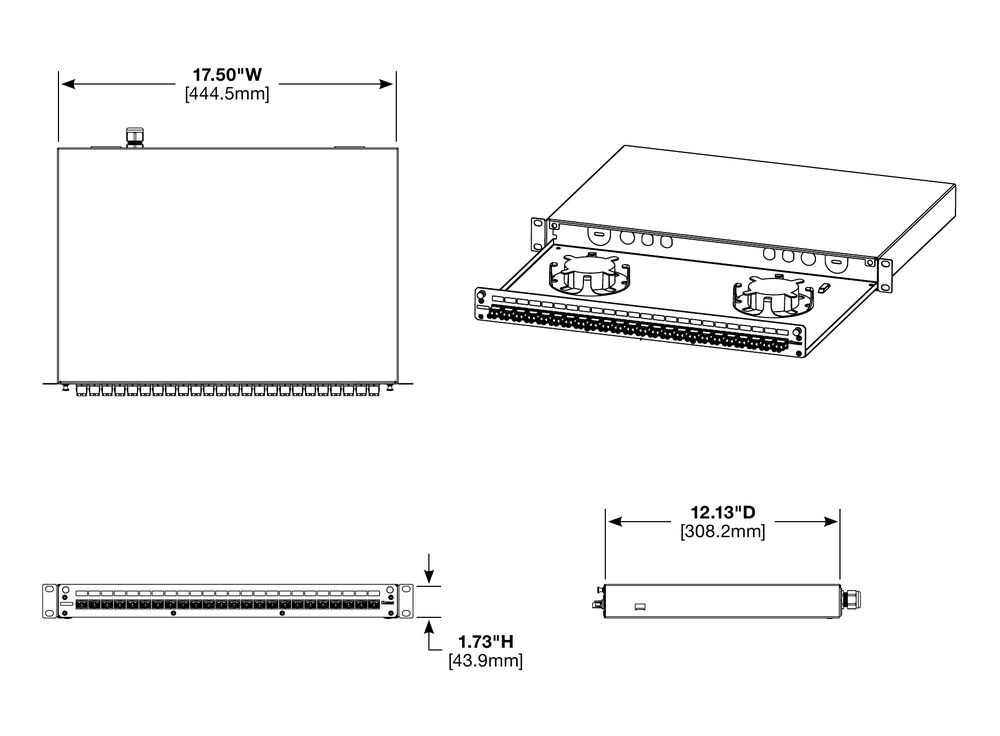

Bản vẽ kích thước trang 2 spec sheet RKSP108 (ảnh: Panduit).

Dùng FD1W12AQDLCZ khi nào?

Theo phần ứng dụng của spec sheet, hộp có thể đặt ở chỗ nối backbone với switch phân phối của phòng viễn thông, làm điểm interconnect tới switch chủ động khi triển khai fiber to the zone, hoặc làm hộp hàn chuyển tiếp từ trunk của nhà cung cấp dịch vụ sang hệ cáp trong tòa nhà. Bản AQ 12 cổng phù hợp yêu cầu tuyến đa mode OM3/OM4 đầu LC với tối đa 24 sợi trong 1U.
