Hộp phối quang ODF Panduit 1U 24 cổng LC Duplex OS2 FD1W24BUDLCZ

Panduit FD1W24BUDLCZ – 24 cổng LC duplex OS2 trong 1U

Mã FD1W24BUDLCZ là bản 24 cổng của dòng hộp phối quang Opticom® Pre-Loaded Fiber Drawer. Theo trang Panduit, hộp được nạp sẵn 24 adapter LC duplex màu xanh dương có ống lót zirconia; vỏ thép sơn tĩnh điện màu đen, cao 1 RU. Bản vẽ F10431AJ-DC ghi ứng dụng của adapter là sợi 9/125 OS2, còn bảng FBFL37 ghi hộp quản lý tối đa 48 sợi.

Phần ứng dụng của spec sheet RKSP108 viết các hộp nạp sẵn của dòng này kết cuối và quản lý được tới 48 sợi trong 1 RU, tùy cấu hình và kiểu adapter; adapter được nạp sẵn là kiểu SC hoặc LC, dùng cho sợi đa mode OM1, OM3, OM4 hoặc singlemode OS2.

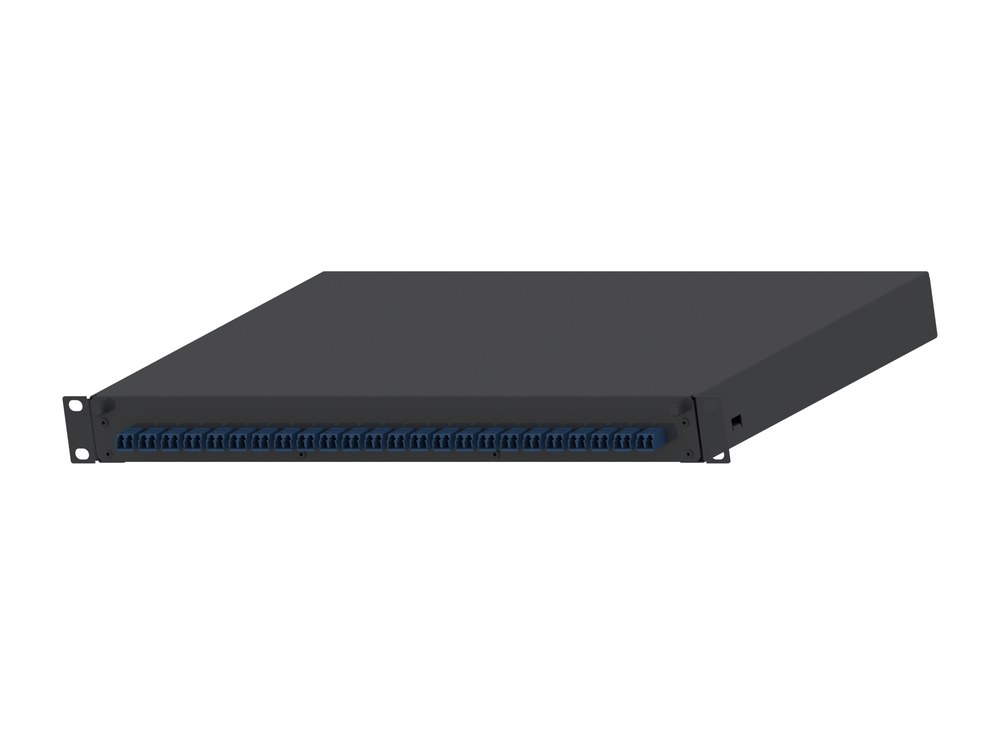

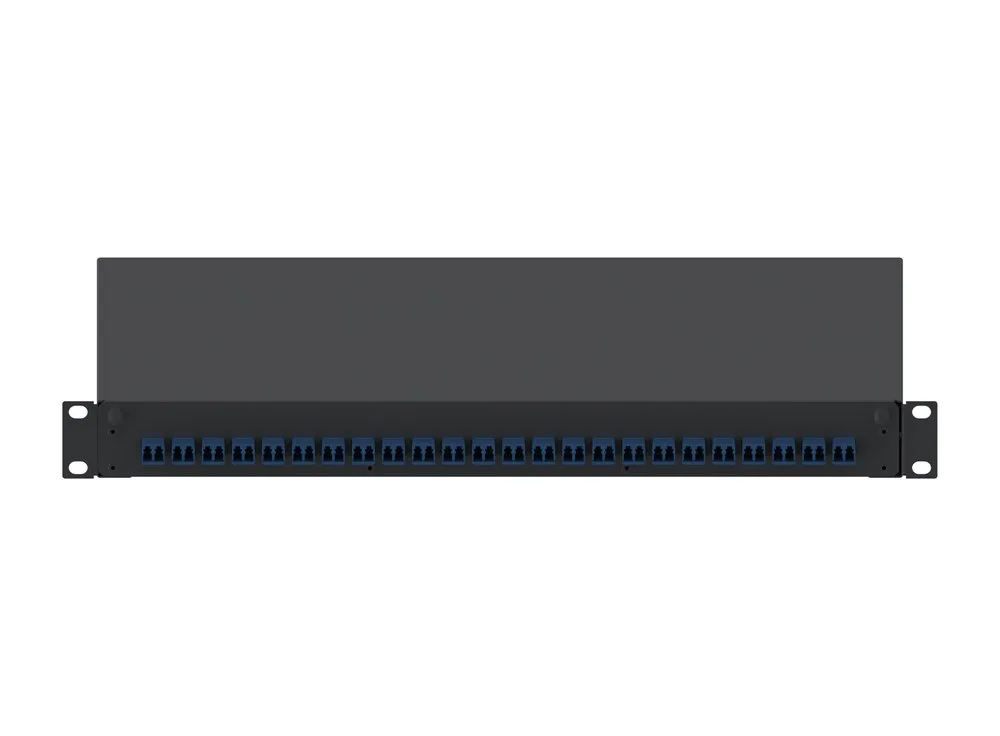

Dải 24 adapter LC duplex trên mặt trước FD1W24BUDLCZ (ảnh: Panduit).

Hai cách kết cuối sợi: đấu đầu nối hay hàn

Bảng tính năng của spec sheet ghi hộp hỗ trợ cả hai hướng. Kết cuối tại hiện trường làm bằng phương pháp mài đánh bóng (pot-and-polish) hoặc đầu nối Panduit® OptiCam®. Hàn tại hiện trường có thể là hàn nhiệt (fusion) hoặc hàn cơ khí (mechanical), hộp có chỗ chứa sợi dư và các chi tiết quản lý cáp tương ứng; trang sản phẩm ghi mã ở trạng thái Fusion Splice Ready.

Phần phụ kiện hàn trong bảng đặt hàng RKSP108 gồm chip giữ mối hàn FSC24 (24 mối hàn nhiệt), module hàn FOSMF (24 mối hàn nhiệt) và FOSMM (12 mối hàn cơ khí). Bảng FBFL37 ghi khay hàn FOSMF và chip FSC24 cho FD1W24BUDLCZ. Hướng dẫn lắp FS004A minh họa các phương án đi cáp vào hộp qua gioăng, gland PG11 hoặc cáp thổi rồi hàn trên chip FSC24, và lưu ý không lắp cuộn quản lý sợi khi hàn bằng module FOSM.

Thân hai mảnh bằng kim loại, ngăn kéo trượt 300 mm

Spec sheet mô tả hộp thiết kế hai mảnh với ngăn kéo trượt ra, cho phép tiếp cận toàn bộ điểm kết cuối, thuận tiện khi thêm, bớt, thay đổi đấu nối và giúp lắp đặt đơn giản. Spec sheet ghi ngăn trượt ra phía trước trọn 300 mm; thân hoàn toàn bằng kim loại, lắp đặt đơn giản, không có chi tiết rời dễ thất lạc và bảo vệ tốt hơn hộp phối bằng nhựa.

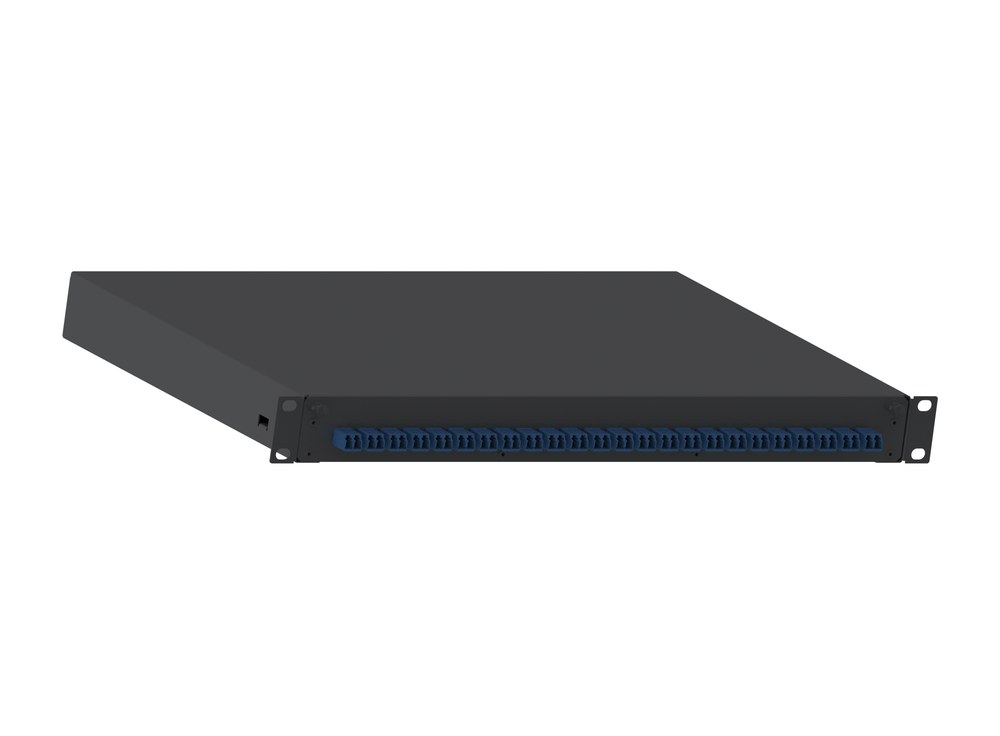

Vỏ thép hai mảnh của hộp FD1W24BUDLCZ (ảnh: Panduit).

Ghi nhãn cổng và đường vào cáp

• Mỗi adapter có vùng in lụa trắng bên cạnh để ghi nhãn từng kênh; thêm một vùng ghi nhãn chung cho hộp.
• Bốn cách đưa cáp trục hoặc cáp đấu liên thông vào vỏ theo spec sheet: gland PG11, gland cho cáp thổi cỡ 5 mm, lỗ đột sẵn 20 mm, hoặc gioăng cao su cỡ 30 mm.
• Túi phụ kiện theo hộp: cuộn quản lý sợi FMS1 (2 chiếc), gioăng cao su cỡ 30 mm (2 chiếc), gland PG11 (1 chiếc), dây rút Pan-Ty® và vít bắt M6 x 1.

Kích thước, khối lượng, lắp rack

Vỏ hộp cao 43,9 mm (1,73 in), rộng 444,5 mm (17,50 in), sâu 308,2 mm (12,13 in); tính cả tai bắt rack, bản vẽ hãng ghi 482,6 mm (19,00 in). Khối lượng 2.948 g (6,5 lb). Tai bắt tích hợp gắn vào thanh rack 19 inch theo EIA-310/IEC 60297. Trang sản phẩm ghi mã đạt RoHS.

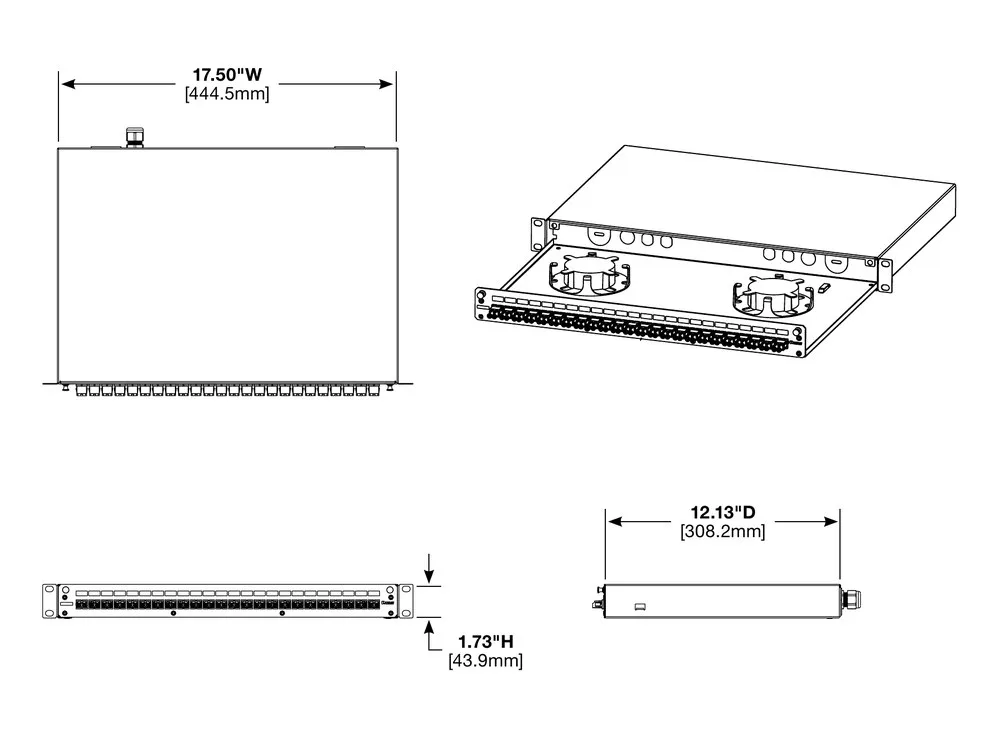

Kích thước hộp theo spec sheet RKSP108 (ảnh: Panduit).

Khi nào chọn bản 24 cổng?

Ba vai trò Panduit gợi ý cho dòng hộp này là cầu nối giữa cáp trục và tầng switch phân phối ở phòng viễn thông, điểm đấu liên thông sang switch chủ động khi đi cáp quang tới vùng (fiber to the zone), và nơi hàn với cáp trục của nhà mạng trước khi nhảy sang cáp trong tòa nhà. FD1W24BUDLCZ dùng khi điểm phối singlemode đầu LC cần tới 48 sợi trong 1U; nếu chỉ cần tới 24 sợi, cùng dòng có bản 12 cổng.

Đặt mua FD1W24BUDLCZ

FD1W24BUDLCZ tại Hợp Nhất là hàng Panduit chính hãng, kèm CO/CQ, giao toàn quốc vào các ngày trong tuần. Giá ghi trên trang mang tính tham khảo; nhắn Zalo hoặc gửi Email để nhận báo giá chi tiết qua Email trong ngày làm việc. Bản 12 cổng cùng loại sợi: FD1W12BUDLCZ. Xem thêm nhóm ODF; mọi chủng loại có trong danh mục hộp phối quang.
