Hộp phối quang ODF Panduit 1U 12 cổng LC Duplex OS2 FD1W12BUDLCZ

FD1W12BUDLCZ là hộp phối quang loại nào?

FD1W12BUDLCZ là hộp phối quang (fiber drawer) cao 1U thuộc dòng Opticom® Pre-Loaded Fiber Drawer của Panduit, được nạp sẵn tại nhà máy 12 adapter LC duplex singlemode màu xanh dương có ống lót zirconia. Trang hãng mô tả vỏ hộp bằng thép sơn tĩnh điện màu đen, kích thước 1,73 x 17,5 x 12,1 inch (cao x rộng x sâu), tức khoảng 44 x 445 x 308 mm.

Spec sheet RKSP108 (10/2023) xếp mã vào nhóm hộp dành cho sợi singlemode OS1/OS2 9/125 µm. Với 12 adapter duplex, bảng ma trận phụ kiện hàn FBFL37 (08/2024) của Panduit ghi số sợi tối đa của hộp là 24.

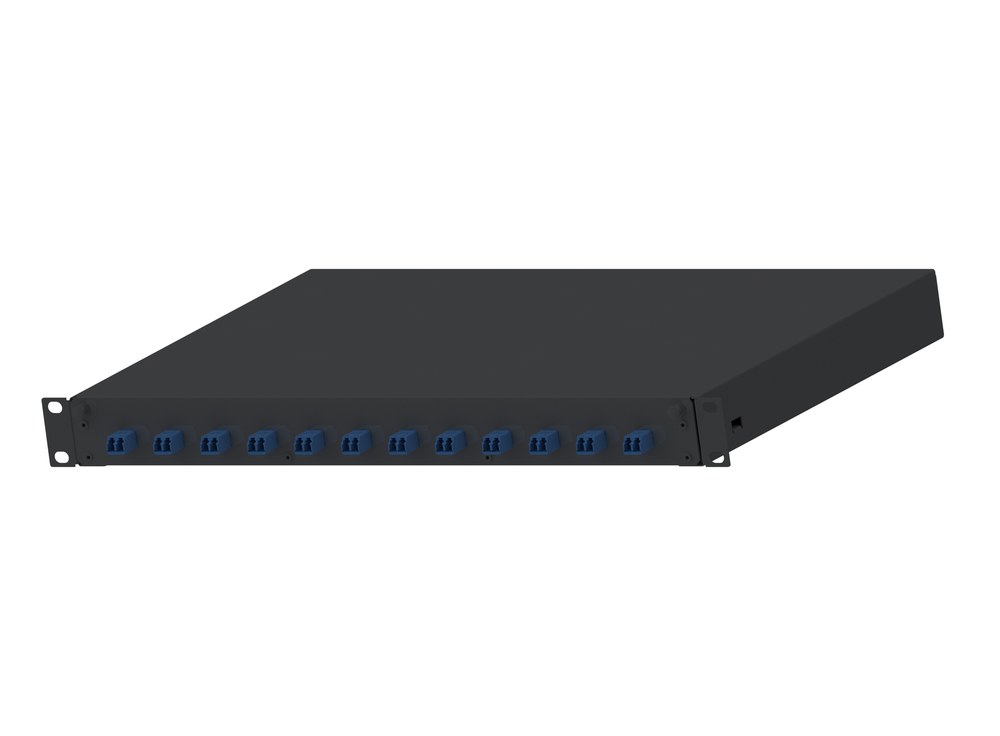

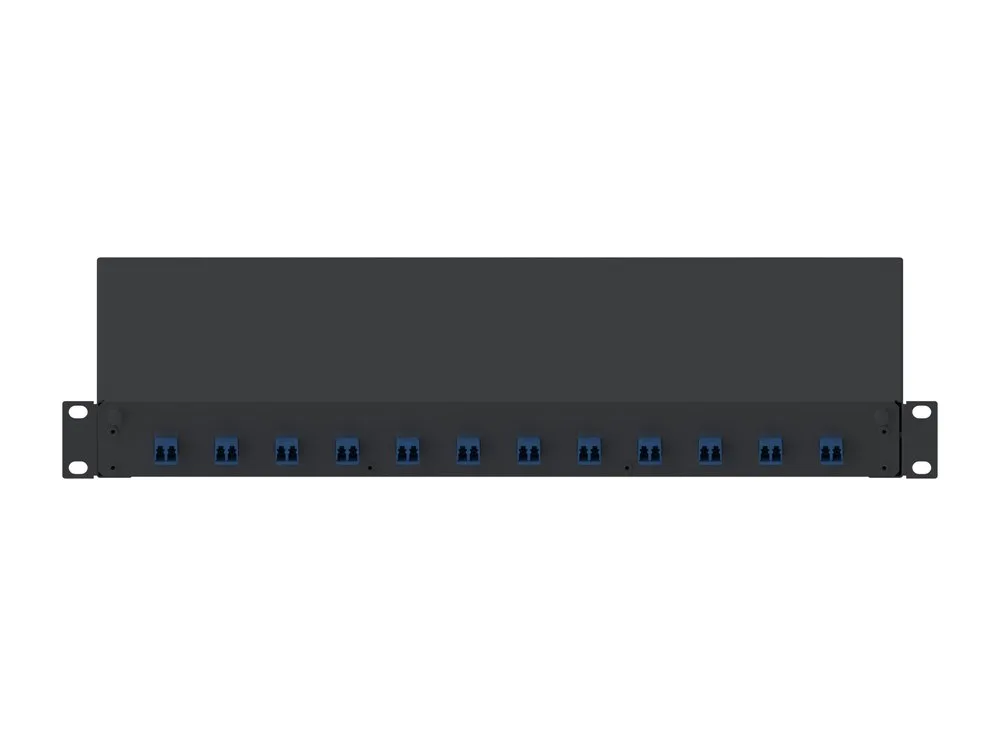

FD1W12BUDLCZ – hộp Opticom 1U nạp sẵn 12 adapter LC duplex OS2 (ảnh: Panduit).

Panduit làm hộp phối nạp sẵn để giải quyết việc gì?

Trang nhóm sản phẩm nói hộp phối nạp sẵn giúp việc triển khai mạng gọn hơn và giảm thời gian gián đoạn khi lắp đặt, vì đầu nối LC hoặc SC đã được cấu hình sẵn trong vỏ 1RU gắn rack. Spec sheet mô tả đây là hệ thống cấu hình sẵn, sẵn sàng lắp đặt, dùng để quản lý điểm kết cuối, đấu nối và nhảy dây quang; hộp nhận cả kiểu kết cuối đầu nối tại hiện trường lẫn kiểu hàn nối tại hiện trường. Trang sản phẩm ghi mã ở trạng thái sẵn sàng hàn nhiệt (Fusion Splice Ready).

Ba tình huống ứng dụng hãng nêu

• Chuyển tiếp từ cáp trục (backbone) sang tầng switch phân phối trong phòng viễn thông.
• Làm điểm đấu liên thông (interconnect) tới switch chủ động trong mô hình cáp quang tới vùng (fiber to the zone).
• Làm hộp chuyển tiếp để hàn vào cáp trục của nhà cung cấp dịch vụ, rồi nhảy sang hệ cáp nội bộ tòa nhà.

Hộp 12 cổng OS2 dùng khi cần một điểm phối quang singlemode đầu LC trong 1U với số sợi tới 24; tuyến cần 48 sợi thì cùng dòng có bản 24 cổng.

Lắp FD1W12BUDLCZ vào tủ rack

Hộp có tai bắt tích hợp, gắn được vào mọi tủ hoặc khung rack rộng 19 inch tương thích EIA-310/IEC 60297; bản vẽ F10431AJ-DC ghi chiều rộng tính cả tai bắt là 482,6 mm (19 in). Theo hướng dẫn lắp FS004A, hộp được bắt vào rack bằng bốn vít 6 mm hoặc #12-24 x 1/2" đi kèm. Muốn mở ngăn kéo, nhả các lẫy giữ rồi kéo ngăn ra phía trước; muốn tháo hẳn thì xoay ngăn lên và nhấc ra. Spec sheet ghi ngăn kéo trượt ra phía trước trọn 300 mm để tiếp cận mọi điểm kết cuối, đấu nối và mối hàn.

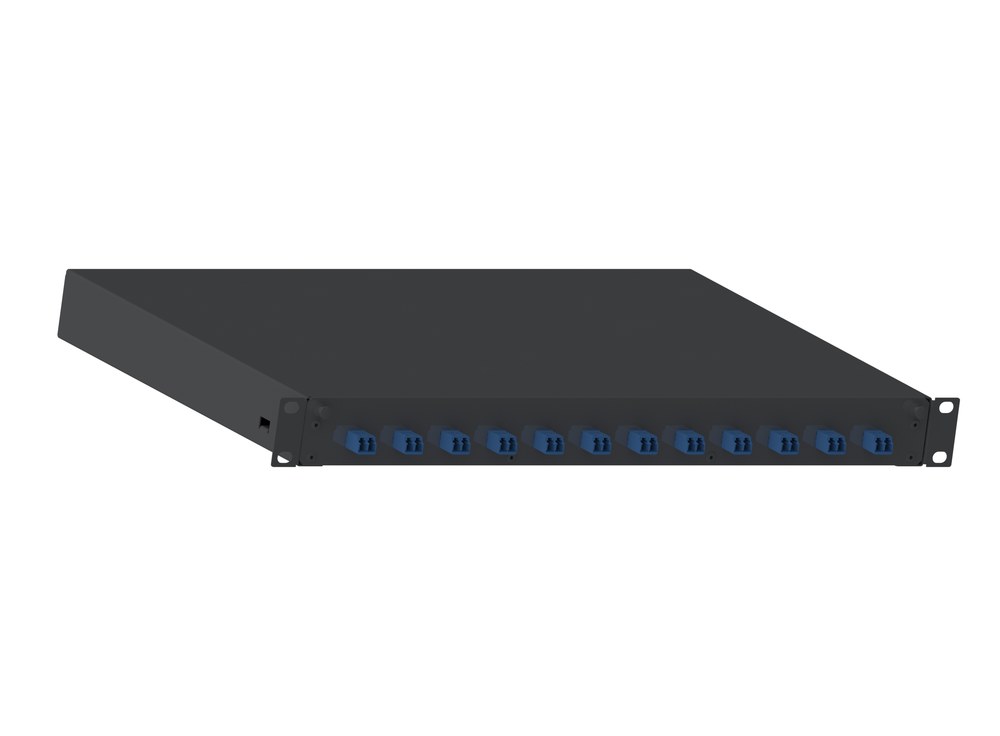

Vỏ thép 1U có tai bắt rack tích hợp (ảnh: Panduit).

Cáp vào hộp bằng đường nào, trong hộp có gì?

Cáp trục và cáp đấu liên thông đi vào hộp qua gland PG11, gland dành cho cáp quang thổi (blown fibre) 5 mm, lỗ chờ 20 mm hoặc gioăng cao su 30 mm. Bộ phụ kiện lắp đặt và đi sợi kèm theo gồm hai cuộn quản lý sợi FMS1, hai gioăng cao su cỡ 30 mm, một gland PG11, dây rút Pan-Ty® của Panduit và vít bắt M6 x 1. Cạnh mỗi adapter có vùng in lụa trắng để ghi nhãn từng kênh, ngoài ra còn một vùng ghi nhãn chung cho cả hộp.

Các hộp LC OS2 cùng dòng trong spec sheet

Cả ba dùng adapter OS1/OS2 9/125 µm ống lót zirconia, cùng vỏ 1U kích thước 43,9 x 444,5 x 308,2 mm. Bản vẽ hãng ghi khối lượng hộp 12 và 24 cổng là 2.948 g (6,5 lb).

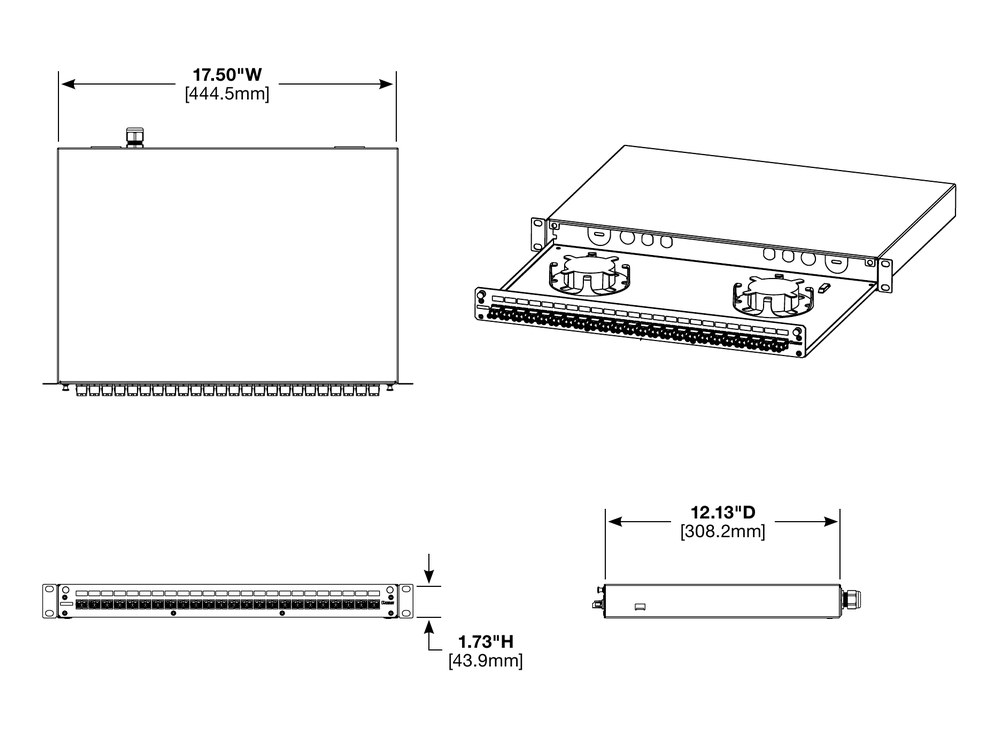

Bản vẽ kích thước trong spec sheet RKSP108 (ảnh: Panduit).

Mua FD1W12BUDLCZ tại Hợp Nhất

Hợp Nhất cung cấp FD1W12BUDLCZ chính hãng Panduit, có giấy tờ CO/CQ, giao hàng toàn quốc các ngày trong tuần. Giá trên trang để tham khảo; quý khách gửi Email hoặc Zalo, Hợp Nhất gửi báo giá chi tiết qua Email trong ngày làm việc. Spec sheet RKSP108 tải ở mục Thông số kỹ thuật. Hợp Nhất cũng có dây nhảy Panduit NetKey OS2 đầu LC duplex, ví dụ NKFP92ELLLSM003 dài 3 m. Các hộp phối quang khác của Hợp Nhất ở nhóm hộp phối quang ODF và danh mục hộp phối quang.
