Hộp phối quang ODF Panduit 1U 24 cổng LC Duplex OM4 FD1W24AQDLCZ

Hộp phối quang Panduit FD1W24AQDLCZ

FD1W24AQDLCZ thuộc dòng Opticom® Pre-Loaded Fiber Drawer, là hộp phối quang 1U được Panduit lắp sẵn 24 adapter LC duplex màu aqua, ống lót zirconia, cho sợi đa mode OM3/OM4/OM4+ 50/125 µm. Theo trang hãng, vỏ hộp là thép sơn tĩnh điện màu đen, đáp ứng EIA-310/IEC 60297 và RoHS; bảng FBFL37 (08/2024) ghi hộp quản lý tối đa 48 sợi.

Mô tả nhóm sản phẩm trên trang hãng nhấn mạnh việc hộp đến tay người dùng đã cấu hình sẵn đầu nối trong vỏ 1RU gắn rack, giúp triển khai gọn và rút ngắn thời gian gián đoạn khi lắp đặt mạng.

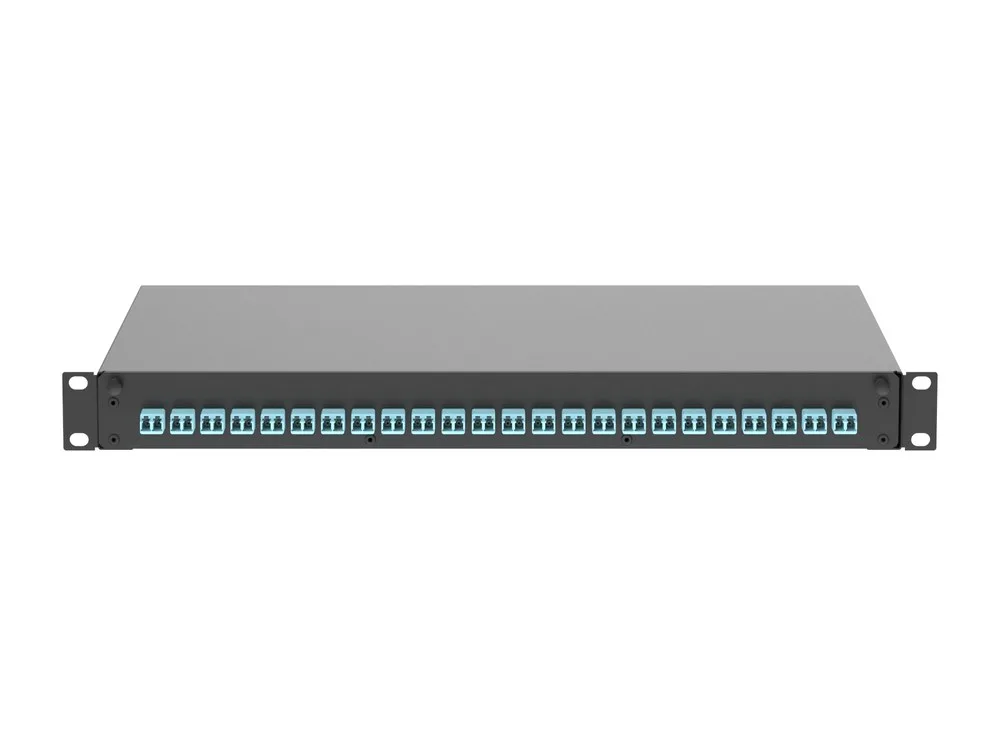

24 adapter LC duplex aqua nạp sẵn trên FD1W24AQDLCZ (ảnh: Panduit).

Vị trí của FD1W24AQDLCZ trong bảng đặt hàng

Spec sheet RKSP108 chia dòng hộp nạp sẵn theo loại sợi. Nhóm OM3/OM4/OM4+ 50/125 µm (ống lót zirconia) gồm: FD1W6AQDSCZ, FD1W12AQDSCZ, FD1W24AQDSCZ (adapter SC duplex 6, 12, 24 cổng) và FD1W12AQDLCZ, FD1W24AQDLCZ, FD1W48AQDLCZ (adapter LC duplex 12, 24, 48 cổng). Hộp trang này là bản LC 24 cổng. Bảng FBFL37 ghi số sợi tối đa tương ứng của ba bản LC: 24 sợi (12 cổng), 48 sợi (24 cổng) và 96 sợi (48 cổng). Bản vẽ F10431AJ-DC ghi hộp 12 và 24 cổng LC cùng khối lượng 2.948 g (6,5 lb).

Mở, tháo ngăn kéo và lắp đặt

Theo hướng dẫn FS004A, bốn con vít (cỡ 6 mm hoặc #12-24 x 1/2", có sẵn trong hộp) giữ vỏ trên thanh rack. Ngăn kéo được giữ bằng lẫy: bấm nhả lẫy rồi trượt ngăn về phía người thao tác; xoay ngăn hướng lên để nhấc hẳn ra khỏi vỏ. Spec sheet RKSP108 cho biết ngăn trượt ra trọn 300 mm, đủ để thao tác với mọi điểm kết cuối, đấu nối và mối hàn. Tai bắt tích hợp phù hợp mọi rack hoặc tủ rộng 19 inch tương thích EIA-310/IEC 60297.

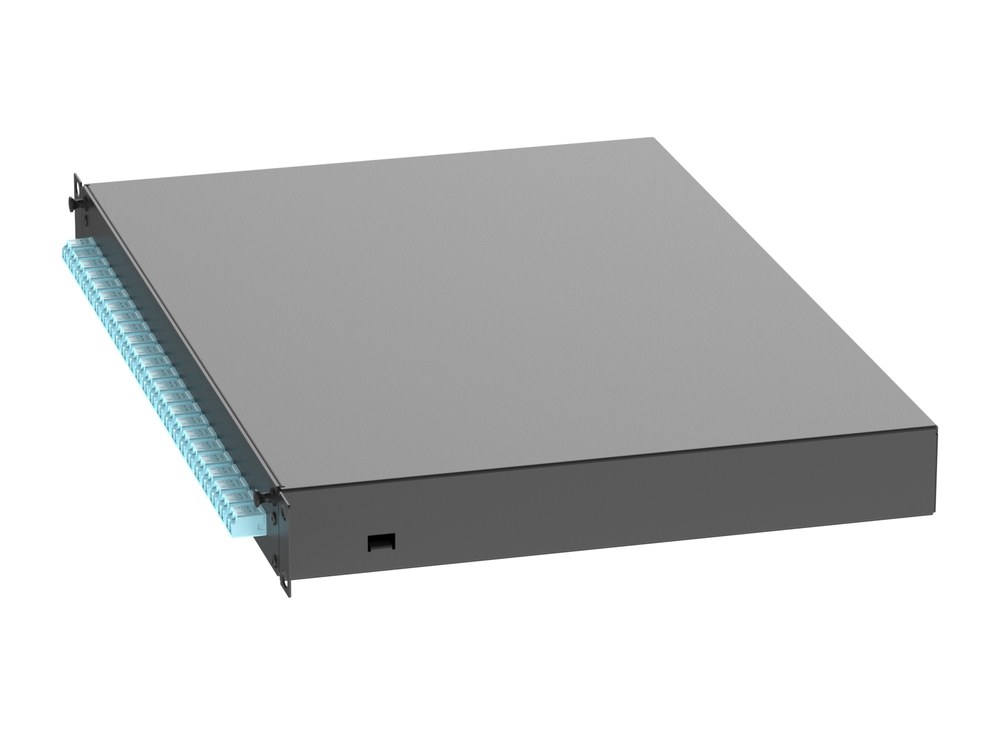

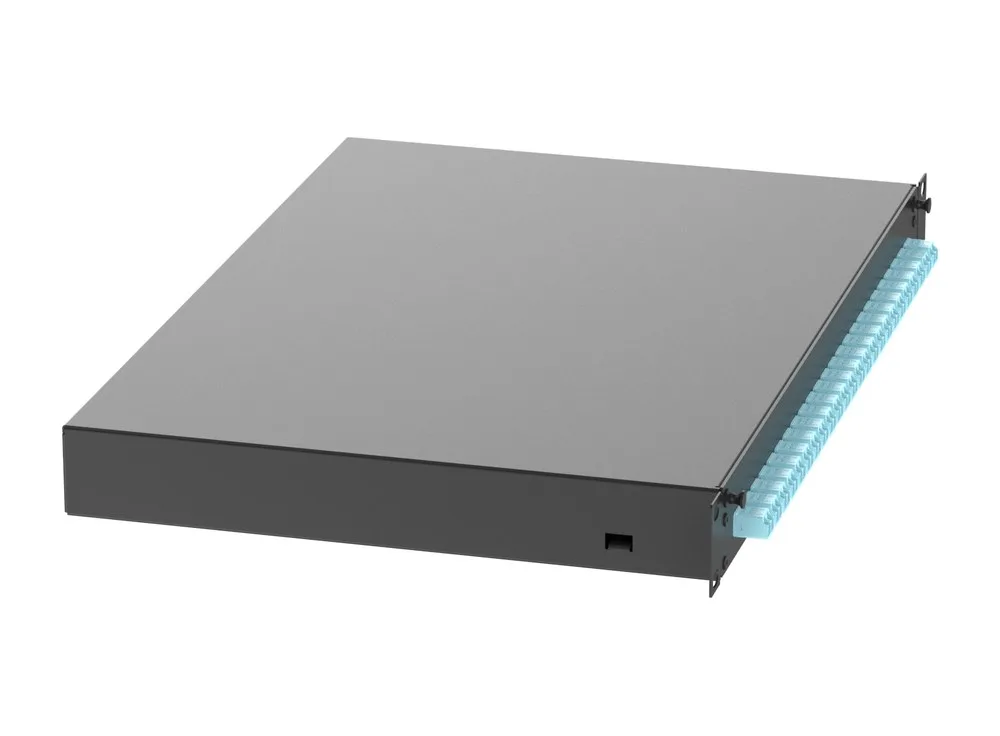

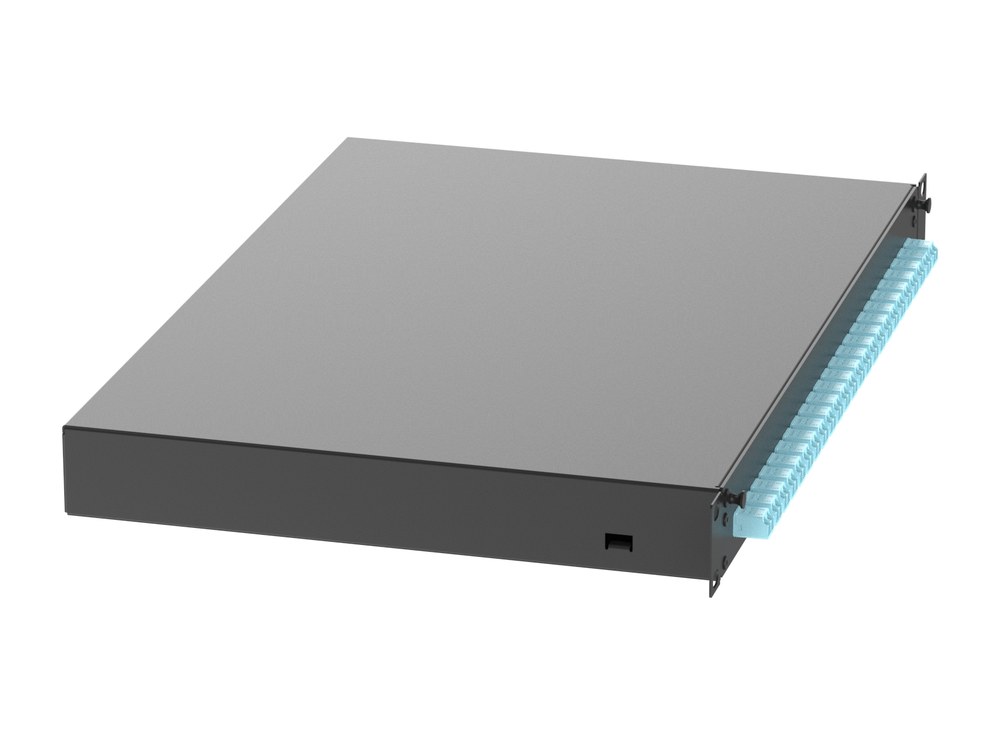

FD1W24AQDLCZ nhìn từ góc khác (ảnh: Panduit).

Lỗ chờ, gland và phụ kiện đi kèm

Trên vỏ hộp, FS004A chỉ ra hai lỗ chờ cho gland PG11 (đường kính 20 mm), bốn lỗ chờ cho đầu nối cáp quang thổi và hai lỗ chờ cho gioăng cao su (đường kính 30 mm), cùng khu vực ghi nhãn cổng. Người lắp tháo nắp lỗ chờ rồi lắp gioăng hoặc gland vào; cuộn quản lý sợi được bóc lớp lót băng keo ở mặt dưới và dán vào trong hộp. Phụ kiện giao kèm theo spec sheet RKSP108 có hai gioăng cao su 30 mm, một gland PG11, hai cuộn FMS1, dây rút Pan-Ty® và vít M6 x 1.

Kết cuối tại chỗ và hàn sợi

• Đấu đầu nối tại hiện trường: pot-and-polish hoặc đầu nối Panduit OptiCam®.
• Hàn tại hiện trường: hàn nhiệt hoặc cơ khí, có chỗ chứa sợi dư và quản lý cáp; trang hãng ghi Fusion Splice Ready.
• Phụ kiện hàn trong bảng FBFL37 cho mã này: khay hàn FOSMF và chip giữ mối hàn FSC24.

Thông số kích thước

Cao 1,73 in (43,9 mm), rộng 17,50 in (444,5 mm), sâu 12,13 in (308,2 mm) theo spec sheet; bản vẽ hãng ghi 19,00 in (482,6 mm) khi tính tai bắt. Cạnh mỗi adapter có vùng in lụa trắng để ghi nhãn kênh, thêm vùng nhãn chung cho hộp.

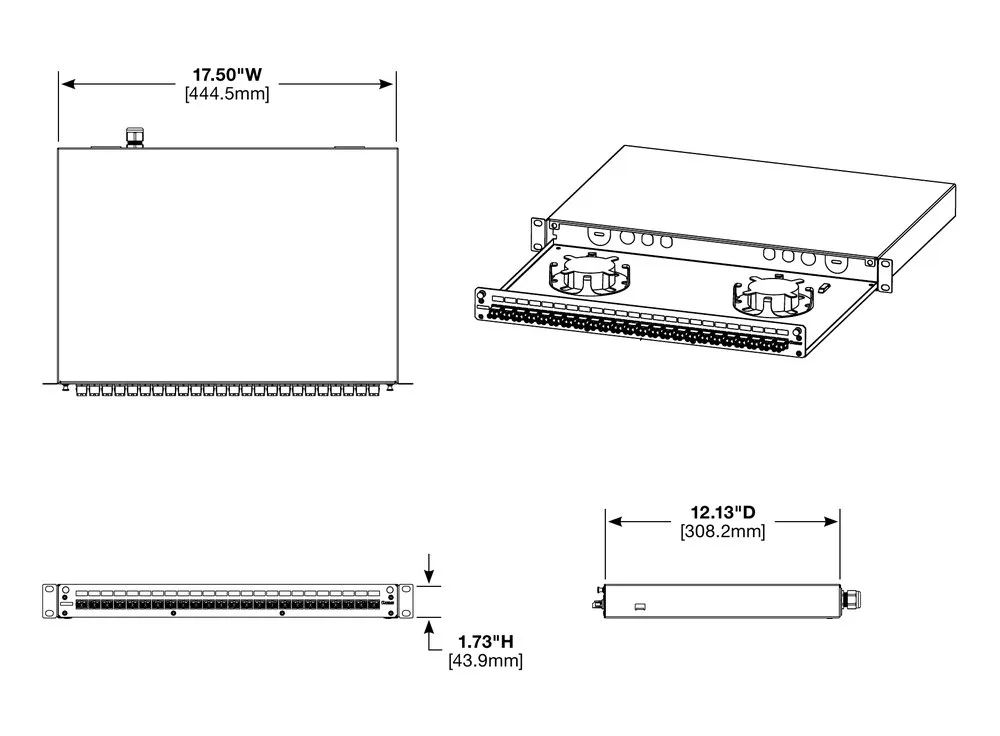

Kích thước hộp trích từ spec sheet RKSP108 (ảnh: Panduit).

FD1W24AQDLCZ phù hợp tình huống nào?

Panduit liệt kê ba chỗ đặt hộp: giữa cáp backbone và lớp switch phân phối tại phòng viễn thông; tại điểm đấu nối sang thiết bị switch chủ động trong kiến trúc cáp quang tới vùng; và ở vị trí hàn vào trunk của nhà cung cấp dịch vụ, sau đó nhảy dây sang cáp nội bộ tòa nhà. Bản AQ 24 cổng dùng khi điểm phối cần sợi đa mode OM3/OM4 đầu LC với tới 48 sợi trong 1U.

Liên hệ mua FD1W24AQDLCZ

Mua FD1W24AQDLCZ tại Hợp Nhất, quý khách nhận hàng Panduit chính hãng có CO/CQ, giao toàn quốc các ngày trong tuần. Giá đăng trên trang là giá tham khảo; yêu cầu gửi qua Email hoặc Zalo được trả lời bằng báo giá chi tiết qua Email trong ngày làm việc. Bản 12 cổng cùng loại adapter: FD1W12AQDLCZ. Nhóm sản phẩm liên quan: hộp phối quang ODF, danh mục hộp phối quang.
