Dây hàn quang LC Singlemode OS2 1m Panduit NKFP91BN1NNM001

NKFP91BN1NNM001 là pigtail quang gì?

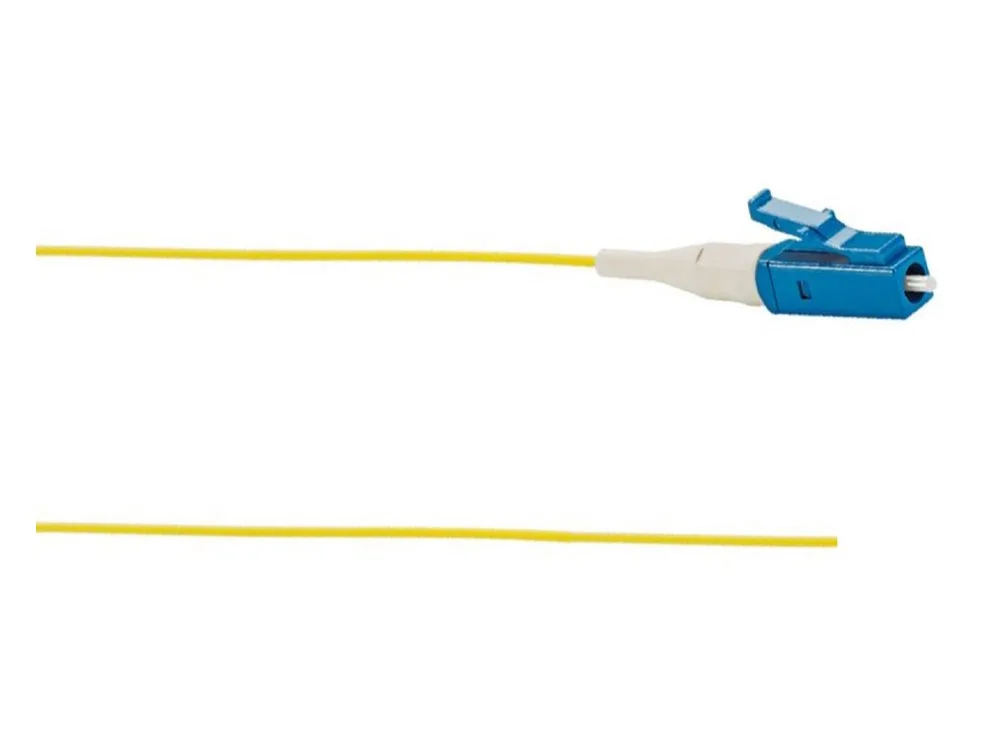

NKFP91BN1NNM001 là dây hàn quang (pigtail) một sợi singlemode OS2 thuộc dòng NetKey® của Panduit: một đầu gắn sẵn đầu nối LC simplex, đầu còn lại để trần, không có đầu nối, sợi được bọc đệm chặt 900 µm và dài 1 m. Panduit đặt tên mã là “NetKey® 1 Fiber Pigtail, OS2, LC, 1m”.

Trang nhóm “NetKey® Fiber Optic Pigtail” của hãng giới thiệu pigtail quang giúp nối thiết bị mạng ở cự ly ngắn trong trung tâm dữ liệu, mạng viễn thông và văn phòng, cho kết nối băng thông cao phục vụ thoại và dữ liệu.

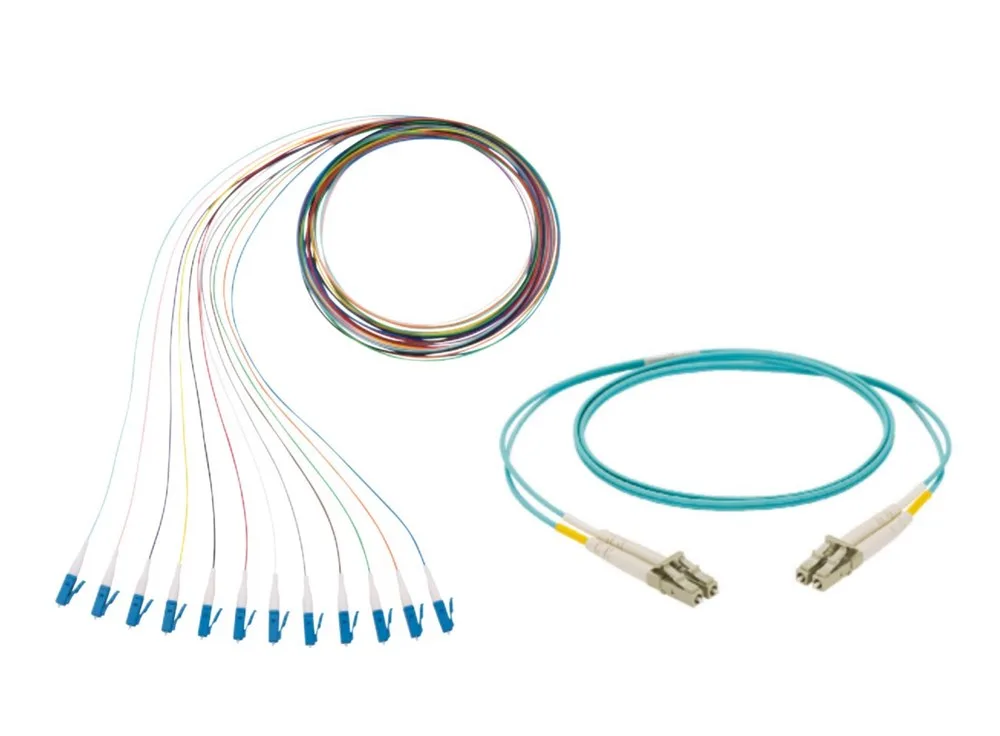

Pigtail và dây nhảy NetKey trên spec sheet NKSP76 (ảnh: Panduit).

Pigtail NetKey dùng để làm gì?

Trong phần thông tin kỹ thuật, spec sheet NKSP76 ghi: các pigtail quang đấu sẵn đầu nối của dòng NetKey hỗ trợ ứng dụng kết cuối bằng hàn nhiệt (fusion splice) tại hiện trường. Đầu để trần của NKFP91BN1NNM001 là phần sợi dùng cho mối hàn đó, còn đầu LC simplex là đầu đã được hãng lắp sẵn.

Đọc mã NKFP91BN1NNM001 theo bảng mã hãng

• NKFP: dây nhảy/pigtail quang NetKey; 9: sợi OS2; 1: một sợi.
• B: sợi đệm 900 µm; N: không có áo, tức pigtail sợi đệm chặt 900 µm.
• 1: đầu A là LC simplex; N: đầu B là pigtail, không đầu nối.
• N: không biến thể (simplex); M: đơn vị mét; 001: dài 1 m.

Bảng mã còn ký tự K ở vị trí thứ 11 dành cho bộ pigtail 12 màu. Bản vẽ khách hàng M01302DD-DC ghi bộ OS2 tương ứng là NKFP91BN1NKM001 – “12-color fiber set”, mỗi sợi dài 1 m, với 12 màu đệm: xanh dương, cam, xanh lá, nâu, xám (slate), trắng, đỏ, đen, vàng, tím, hồng (rose), aqua.

Thông số quang của pigtail OS2

• Đường kính sợi 9 µm, đường kính ngoài 0,9 mm (0,03 in) theo trang hãng.
• Suy hao chèn tối đa 0,30 dB; suy hao phản hồi tối thiểu 50 dB với sợi OS2 (spec sheet NKSP76).
• Bảng đầu nối trong bản vẽ hãng: đầu LC NetKey singlemode đánh bóng PC chèn 0,30 dB, phản hồi 50 dB.
• Hãng ghi đầu nối đạt FOCIS; nhãn tham chiếu kiểm soát chất lượng giúp truy xuất dữ liệu kiểm tra suốt vòng đời.

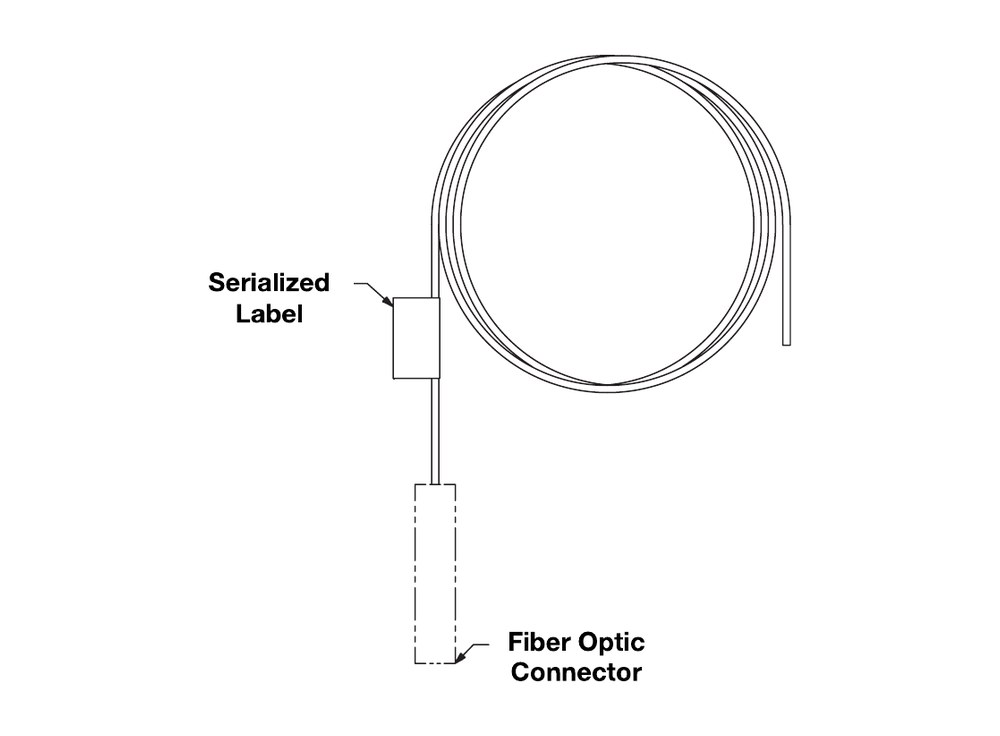

Hình vẽ pigtail NetKey trên trang 2 spec sheet NKSP76 (ảnh: Panduit).

Đóng gói và điều kiện vận hành

Bản vẽ M01302DD-DC ghi mỗi túi một pigtail, đầu nối lắp sẵn nắp chống bụi, dải nhiệt độ vận hành −10 °C đến +60 °C và vật liệu đáp ứng RoHS (chỉ thị 2011/65/EC). Trang sản phẩm ghi thùng carton tiêu chuẩn 50 sợi, UPC 07498391288.

Mua pigtail NKFP91BN1NNM001 tại Hợp Nhất

Hợp Nhất cung cấp NKFP91BN1NNM001 chính hãng Panduit, có giấy tờ CO/CQ, giao hàng toàn quốc các ngày trong tuần. Giá trên trang để tham khảo; quý khách gửi Email hoặc nhắn Zalo để nhận báo giá chi tiết qua Email trong ngày làm việc. Cùng dòng NetKey sợi OS2 còn có dây nhảy hai đầu LC duplex NKFP92ELLLSM001 dài 1 m. Phụ kiện cho hộp phối quang xem ở nhóm phụ kiện ODF quang; các loại khác trong danh mục phụ kiện quang.
