Tầm quan trọng của tiếp địa khi thi công cáp mạng chống nhiễu FTP/SFTP

Đối với các dự án hạ tầng mạng hiện đại, đặc biệt là tại các nhà xưởng, tòa nhà thông minh hay trung tâm dữ liệu, việc sử dụng các dòng cáp bọc giáp chống nhiễu như FTP hoặc cáp mạng SFTP là lựa chọn bắt buộc để bảo vệ tín hiệu khỏi xung nhiễu điện từ (EMI).

Tuy nhiên, có một thực tế đáng báo động trong thi công, khi có đến 70% hệ thống cáp chống nhiễu gặp lỗi rớt gói tin hoặc trượt bài test Fluke chỉ vì hệ thống tiếp địa bị bỏ qua hoặc làm sai cách.

Nhiều đơn vị kỹ thuật lầm tưởng rằng chỉ cần kéo sợi cáp đắt tiền là nghiễm nhiên hệ thống sẽ sạch nhiễu.

Dưới góc độ tư vấn giải pháp, đây là một sai lầm tai hại. Bài viết này sẽ hướng dẫn chi tiết cách thi công cáp mạng chống nhiễu chuẩn xác thông qua quy trình xả dòng nhiễu toàn diện và phân tích những hậu quả khốc liệt nếu kỹ thuật viên "quên" tiếp địa hệ thống mạng.

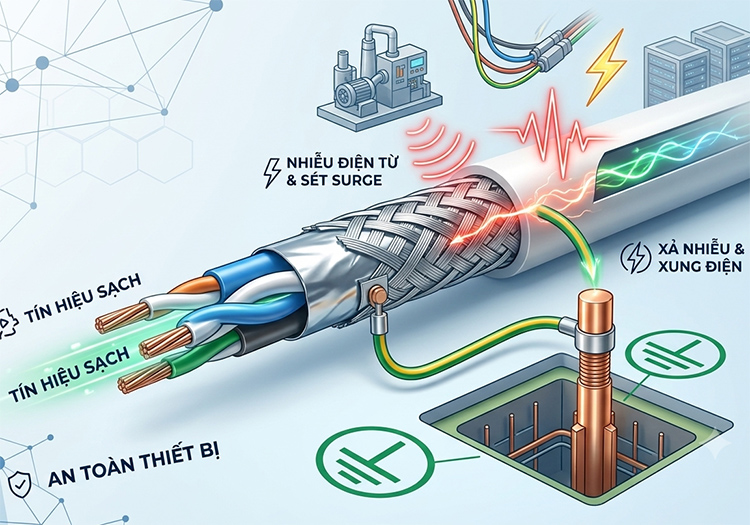

Tại sao thi công cáp mạng FTP/SFTP bắt buộc phải tiếp địa?

Hậu quả của việc dùng cáp chống nhiễu nhưng không tiếp địa là gì? Khi lớp bọc kim loại (nhôm/lưới đồng) của cáp FTP/SFTP không được kết nối với hệ thống tiếp địa, nó sẽ biến thành một ăng-ten thu sóng dòng nhiễu ngoại vi (EMI) từ môi trường.

Thay vì bảo vệ, dòng điện nhiễu cảm ứng tích tụ trên lớp giáp này không có đường thoát sẽ phóng ngược vào trong các cặp dây tín hiệu, gây ra hiện tượng méo tín hiệu, rớt gói tin liên tục (CRC Errors) và khiến hệ thống mạng chạy chậm hơn cả cáp UTP thông thường.

Về mặt vật lý, lớp lá nhôm (ở cáp FTP) hay lớp lưới đồng xoắn (ở cáp SFTP) hoạt động như một chiếc lồng Faraday. Nó hấp thụ tất cả các xung nhiễu điện từ từ dòng điện động lực, sóng vô tuyến hay biến tần xung quanh.

Để chiếc "bẫy nhiễu" này phát huy tác dụng, dòng điện nhiễu ký sinh tích tụ trên lớp giáp bắt buộc phải được dẫn dắt và xả hoàn toàn xuống đất thông qua một hệ thống có điện trở thấp.

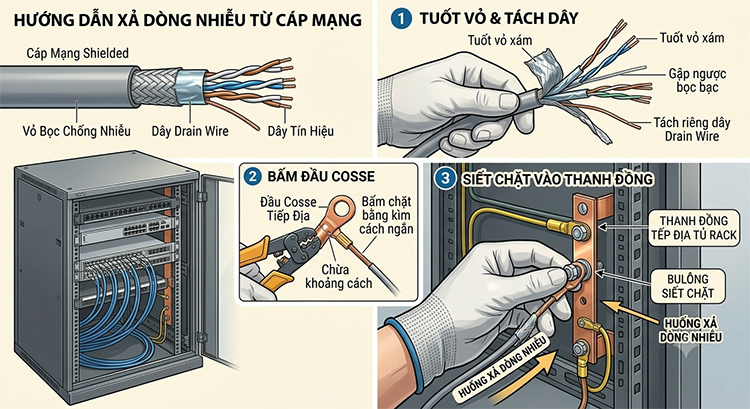

Hướng dẫn chi tiết cách xả dòng nhiễu từ cáp mạng xuống thanh đồng tiếp địa của tủ Rack

Để đảm bảo hiệu suất truyền dẫn cao nhất và vượt qua các bài kiểm tra nghiêm ngặt của máy Fluke, cách thi công cáp mạng chống nhiễu phải tuân thủ nguyên tắc liên tục và khép kín từ đầu cáp đến hệ thống tiếp địa trung tâm. Quy trình thực hiện gồm 4 bước cốt lõi sau:

Bước 1: Xử lý đầu cáp và dây tiếp địa trần (Drain Wire)

Khi tuốt lớp vỏ nhựa bảo vệ bên ngoài của cáp FTP/SFTP, tuyệt đối không được cắt bỏ sợi dây đồng trần nhỏ chạy dọc thân cáp (Drain wire - dây xả nhiễu).

• Đối với cáp FTP: Vuốt ngược lớp lá nhôm ra sau, quấn chặt sợi dây đồng trần xung quanh lớp lá nhôm này để tạo sự tiếp xúc bề mặt tối đa.
• Đối với cáp SFTP: Lộn ngược lớp lưới bện kim loại bọc ngược lại phần vỏ cáp, sau đó quấn dây drain wire định hình xung quanh.

Bước 2: Đấu nối vào nhân mạng bọc kim loại (Shielded Keystone Jack)

Cáp chống nhiễu không thể đi cùng nhân mạng nhựa thông thường. Bạn bắt buộc phải dùng nhân mạng mạ kim loại (Metal Shielded Jack).

Khi sập đuôi nhân mạng, phần lá nhôm và dây drain wire bọc ngược ở Bước 1 phải tiếp xúc cơ học trực tiếp và chặt chẽ với phần vỏ kim loại của nhân mạng. Đây là mắt xích đầu tiên để dẫn dòng nhiễu từ thân cáp sang phụ kiện kết nối.

Bước 3: Đấu nối tập trung tại Shielded Patch Panel

Khi đưa các đầu nhân mạng về tủ Rack, chúng phải được gắn vào Shielded Patch Panel (loại Patch Panel có khung bằng kim loại dày và tích hợp sẵn thanh quản lý cáp phía sau).

• Khung kim loại của Patch Panel sẽ tự động tiếp nhận dòng nhiễu từ vỏ của các nhân mạng.
• Trên Patch Panel luôn có một dây đồng tiếp địa đi kèm (thường có màu xanh lá). Kỹ thuật viên phải bắt chặt dây này vào khung thép của tủ Rack.

Bước 4: Đấu nối từ tủ Rack xuống thanh đồng tiếp địa (TGB)

Bản thân vỏ tủ Rack bằng tôn sơn tĩnh điện không phải là điểm tiếp địa tốt.

• Tại mỗi tủ Rack, bắt buộc phải lắp đặt một thanh đồng tiếp địa tiêu chuẩn (Telecommunications Grounding Busbar - TGB).
• Kết nối dây đồng từ Patch Panel, vỏ tủ Rack về thanh TGB này.
• Cuối cùng, dùng dây đồng trục tiết diện lớn (tối thiểu đạt ) kéo từ thanh TGB của tủ Rack đấu nối thẳng về hệ thống bãi cọc tiếp địa trung tâm của tòa nhà hoặc nhà xưởng.

[Lớp giáp cáp SFTP] ──► [Nhân mạng kim loại] ──► [Shielded Patch Panel] ──► [Thanh đồng TGB tủ Rack] ──► [Bãi cọc tiếp địa]

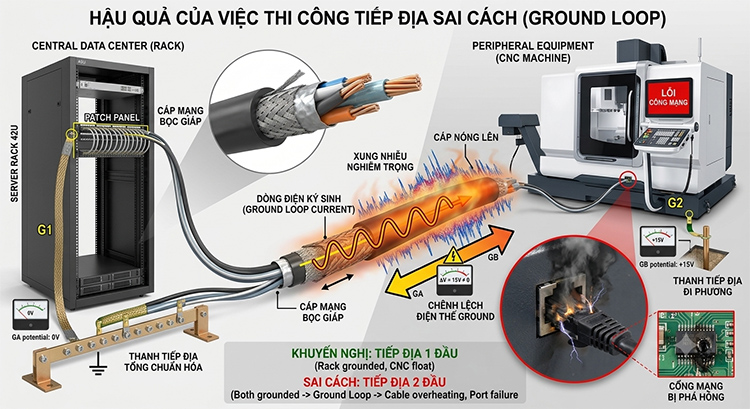

Hậu quả của việc thi công tiếp địa sai cách

Bên cạnh việc không tiếp địa, một lỗi kỹ thuật cực kỳ nghiêm trọng khác mà thợ thi công thường mắc phải là tiếp địa ở cả hai đầu sợi cáp (Ground Loop).

Nếu bạn tiếp địa sợi cáp ở cả đầu tủ Rack lẫn đầu thiết bị ngoại vi (ví dụ: một máy CNC dưới xưởng hoặc Switch ở một tòa nhà khác) mà hai hệ thống tiếp địa này không có cùng một điện thế ground:

Lúc này, một dòng điện xoay chiều sẽ chạy ngược qua lớp giáp của sợi cáp mạng để cân bằng điện thế giữa hai điểm. Dòng điện ký sinh này không những không triệt tiêu nhiễu mà còn tạo ra xung nhiễu nghiêm trọng hơn, làm nóng sợi cáp và có thể phá hỏng cổng mạng của thiết bị đắt tiền.

Khuyến nghị từ chuyên gia: Chỉ thực hiện tiếp địa một đầu duy nhất tại phòng máy trung tâm (phía Patch Panel/Tủ Rack) nơi có hệ thống tiếp địa tổng chuẩn chuẩn hóa. Đầu còn lại tại thiết bị ngoại vi nên để thả nổi (Float) về mặt tiếp địa vỏ nếu không chắc chắn về độ đồng điện thế.

Bảng tiêu chuẩn nghiệm thu tiếp địa hệ thống mạng bằng máy Fluke

Để nghiệm thu một công trình hạ tầng mạng chất lượng cao, việc cam kết bằng lời nói là vô giá trị. Toàn bộ các nút mạng bắt buộc phải trải qua quy trình đo kiểm khắt khe. Dưới đây là các thông số kỹ thuật cần đạt:

Lời khuyên tối ưu cho kỹ thuật khi triển khai thi công cáp mạng chống nhiễu FTP/SFTP

- Nói không với giải pháp chắp vá: Nếu đã chọn cáp mạng SFTP cao cấp, ngân sách vật tư phải bao gồm cả nhân mạng kim loại, Patch Panel bọc giáp và dây nhảy (Patch Cord) loại Shielded. Sử dụng một phụ kiện nhựa trong chuỗi kết nối này sẽ làm đứt gãy toàn bộ đường dẫn xả nhiễu.

- Cẩn trọng khi tuốt cáp: Lõi của sợi dây xả nhiễu trần (Drain wire) rất mảnh. Thợ kỹ thuật thô bạo khi tuốt vỏ nhựa rất dễ làm cứa đứt sợi dây này. Một sợi dây drain wire bị đứt ngầm đồng nghĩa với việc hiệu suất chống nhiễu của tuyến cáp đó giảm đi một nửa.

- Kiểm tra kỹ hệ thống tủ Rack trước khi đo Fluke: Trước ngày chuyên gia mang máy Fluke đến quét nghiệm thu, hãy tự kiểm tra bằng đồng hồ vạn năng để chắc chắn rằng phần khung kim loại của Patch Panel đã thông mạch hoàn toàn với thanh đồng TGB của tủ Rack.

Tiếp địa hệ thống mạng không phải là một tùy chọn thêm thắt để làm đẹp hồ sơ, mà là quy trình kỹ thuật bắt buộc để hiện thực hóa sức mạnh của dòng cáp chống nhiễu đắt tiền. Làm tốt bước tiếp địa ngay từ đầu chính là cách các đơn vị nhà thầu khẳng định uy tín, bảo vệ thiết bị của chủ đầu tư và đảm bảo tỷ lệ nghiệm thu "Một nhát ăn ngay" cho mọi đại dự án.

Hy vọng nội dung trên đây có thể giúp bạn thi công cáp mạng chống nhiễu an toàn và đạt hiệu quả. Mọi thắc mắc cần giải đáp vui lòng liên hệ với Hợp Nhất Group để được tư vấn chi tiết hơn.
