Thanh nguồn PDU 24 ổ C13-C19 MCB32A

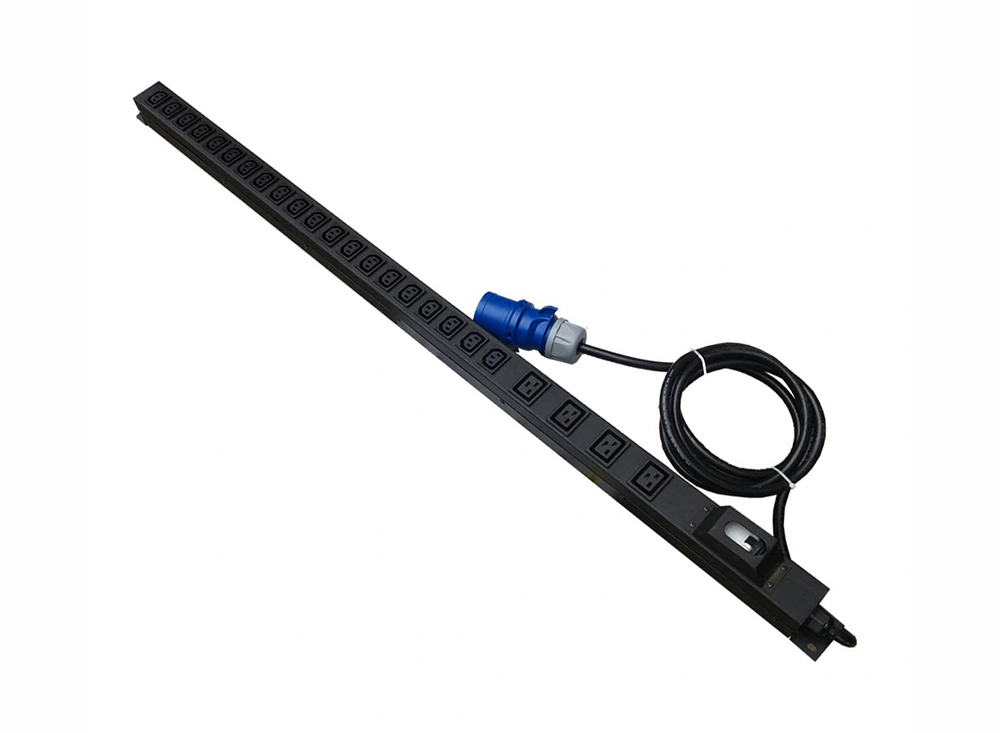

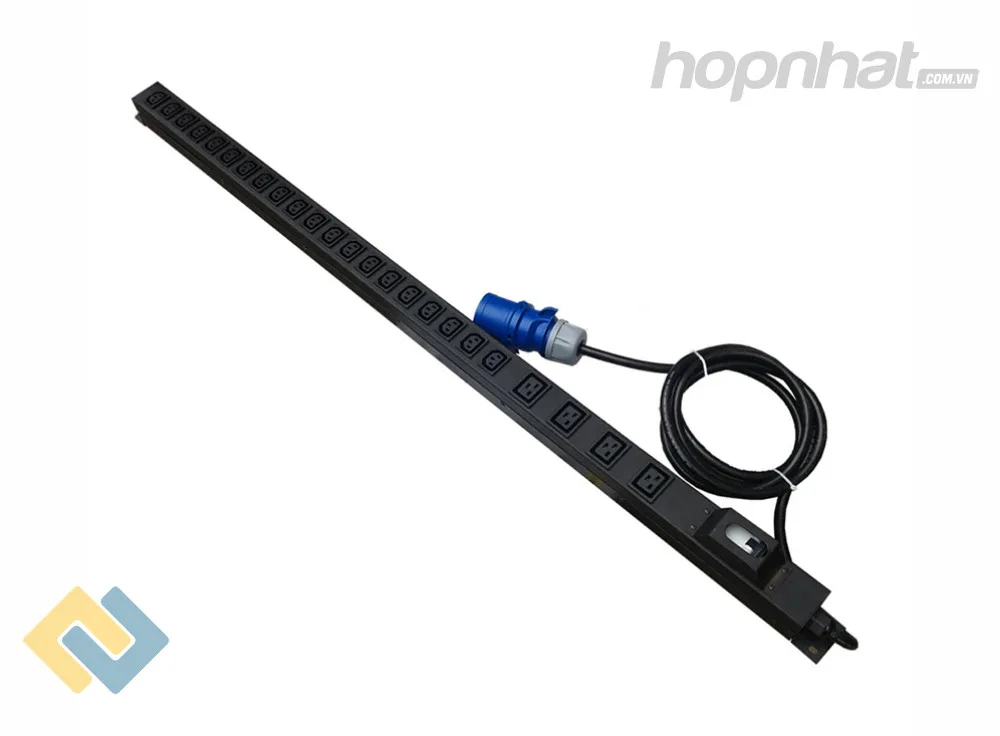

Thanh nguồn PDU 24 ổ C13-C19 MCB 32A UNIRACK UNR-PDU24P

Thanh nguồn PDU 24 ổ C13-C19 MCB 32A UNIRACK UNR-PDU24P được thiết kế để phân phối nguồn tập trung trong tủ rack có mật độ thiết bị cao. Sản phẩm sử dụng tổng cộng 24 ổ cắm gồm 20 ổ C13 và 4 ổ C19, tích hợp MCB 32A và thiết kế lắp dọc nhằm hạn chế chiếm không gian U dành cho server, switch và các thiết bị IT khác.

So với các PDU chỉ sử dụng một loại ổ cắm, cấu hình kết hợp C13 và C19 giúp UNR-PDU24P linh hoạt hơn khi tủ rack có cả thiết bị sử dụng đầu nguồn C13 và thiết bị yêu cầu kết nối C19.

Đây là cấu hình phù hợp cho tủ server, phòng máy và hệ thống rack cần nhiều điểm cấp nguồn nhưng vẫn muốn giữ phần không gian U phía trước cho thiết bị.

24 ổ gồm 20 C13 và 4 C19 có ý nghĩa gì?

UNR-PDU24P không sử dụng 24 ổ giống nhau mà chia thành:

20 ổ C13 dành cho các thiết bị có dây nguồn tương thích C13.

4 ổ C19 dành cho các thiết bị sử dụng chuẩn nguồn C19 tương ứng.

Cấu hình kết hợp giúp PDU thích hợp với tủ rack có nhiều nhóm thiết bị khác nhau thay vì phải lắp riêng nhiều thanh nguồn.

Catalog UNIRACK mô tả sản phẩm phục vụ việc tập trung nguồn cho server, switch và thiết bị mạng, đồng thời nhấn mạnh cấu hình C13 + C19 giúp hỗ trợ nhiều kiểu dây nguồn hơn.

Thiết kế lắp dọc giúp tiết kiệm không gian U

Một trong những điểm khác biệt quan trọng của UNR-PDU24P là kiểu lắp dọc trong tủ rack.

Khác với PDU ngang chiếm 1U hoặc 2U, PDU dọc được bố trí theo chiều đứng của tủ, nhờ đó không chiếm phần không gian U mà doanh nghiệp muốn dành cho server, switch, patch panel hoặc thiết bị khác.

Catalog cũng xác định rõ lợi ích của kiểu lắp này là giúp dành không gian U cho thiết bị.

Với những tủ rack có mật độ thiết bị cao, đây là lợi thế đáng kể vì số lượng 24 ổ thường đi kèm nhu cầu kết nối nhiều thiết bị trong cùng tủ.

MCB 32A hỗ trợ bảo vệ quá dòng

Thanh nguồn được tích hợp MCB 32A.

Theo catalog, MCB đảm nhiệm chức năng đóng cắt và bảo vệ quá dòng.

Đây là thành phần quan trọng đối với một PDU 24 ổ vì nhiều thiết bị có thể được kết nối đồng thời.

Tuy nhiên, MCB 32A không nên được mô tả thành thiết bị chống sét hoặc ổn áp. Catalog hiện chỉ xác nhận chức năng bảo vệ quá dòng.

Nếu hệ thống yêu cầu chống sét lan truyền, giám sát điện năng hoặc bảo vệ ở cấp cao hơn, cần bổ sung thiết bị phù hợp theo thiết kế điện của hệ thống.

Phích cắm công nghiệp cho đầu nguồn vào

Khác với một số PDU công suất nhỏ sử dụng phích cắm dân dụng, UNR-PDU24P được catalog xác định sử dụng phích cắm công nghiệp cho đầu cấp nguồn.

Đây là chi tiết cần được kiểm tra kỹ trước khi lắp đặt.

Nguồn cấp phía trước PDU phải có đầu nối tương thích với phích công nghiệp của đúng cấu hình sản phẩm.

Không nên đặt mua PDU chỉ dựa vào số lượng ổ cắm mà chưa xác nhận:

• Chuẩn phích nguồn vào.
• Điện áp của cấu hình đặt hàng.
• Nguồn điện hoặc UPS phía trước.
• Tổng tải của các thiết bị.
• Khả năng của đường dây cấp nguồn.

Điện áp cần xác nhận theo cấu hình

Catalog không công bố một mức điện áp cố định cho mọi phiên bản UNR-PDU24P.

Bảng kỹ thuật ghi: “MCB 32A; xác nhận điện áp theo cấu hình.”

Vì vậy khi đưa sản phẩm lên website, không nên tự thêm 220V, 230V hay một điện áp khác nếu chưa có cấu hình thương mại tương ứng.

Khi khách đặt hàng, cần xác nhận điện áp hệ thống, loại nguồn cấp, UPS nếu có và chuẩn phích công nghiệp.

Cách thể hiện này vừa chính xác về kỹ thuật vừa tránh khách hàng hiểu rằng mọi PDU UNR-PDU24P đều có cấu hình điện giống nhau.

Kích thước thân 1.200 × 40 × 40 mm

Thân PDU có kích thước công bố 1.200 × 40 × 40 mm (Dài × Cao × Rộng).

Chiều dài 1,2m phù hợp với kiểu bố trí dọc và cho phép phân bổ nhiều ổ nguồn dọc theo thân thanh PDU.

Trước khi lắp, nên kiểm tra không gian theo chiều cao và vị trí gá bên trong tủ để bảo đảm thanh nguồn không cản trở thanh quản lý cáp, quạt, UPS hoặc các phụ kiện khác.

Vỏ thép sơn tĩnh điện

UNR-PDU24P sử dụng thép tấm sơn tĩnh điện, màu đen.

Kết cấu kim loại phù hợp với môi trường tủ rack và cách lắp cố định theo chiều dọc.

Với PDU có chiều dài 1,2m và tới 24 ổ cắm, việc sử dụng thân kim loại cũng phù hợp hơn so với kiểu ổ điện rời khi cần bố trí nguồn có tổ chức trong phòng máy.

UNR-PDU24P phù hợp với hệ thống nào?

Sản phẩm hướng đến các tủ rack có số lượng thiết bị tương đối lớn, đặc biệt khi cần đồng thời cả kết nối C13 và C19.

Một số môi trường có thể cân nhắc gồm:

• Tủ server.
• Phòng máy doanh nghiệp.
• Tủ thiết bị mạng có mật độ cao.
• Hệ thống nhiều switch.
• Rack có nhiều server và thiết bị IT.
• Hệ thống cần PDU lắp dọc để không chiếm U.
• Hệ thống có cả thiết bị sử dụng C13 và C19.

Khả năng sử dụng thực tế vẫn phải được xác định dựa trên điện áp, đầu cắm và tổng tải.

PDU 24 ổ phù hợp tủ rack mật độ cao như thế nào?

Khi số thiết bị trong tủ tăng, số lượng dây nguồn cũng tăng theo.

Nếu sử dụng nhiều ổ cắm rời, dây điện dễ phân bố thiếu tổ chức và khó xác định thiết bị nào đang lấy nguồn từ đâu.

PDU 24 ổ cho phép tập trung nhiều điểm cấp nguồn trên cùng một thanh.

Việc lắp dọc giúp các ổ nguồn có thể được phân bố gần thiết bị hơn theo chiều cao của tủ, hỗ trợ giảm việc kéo dây chéo từ đầu này sang đầu kia.

Đây là điểm khác biệt quan trọng của PDU dọc so với các model ngang ít ổ.

PDU C13 + C19 khác PDU chỉ có C13 ở điểm nào?

PDU chỉ có C13 phù hợp hơn với hệ thống được chuẩn hóa hoàn toàn theo dây nguồn C13.

UNR-PDU24P kết hợp 20 C13 + 4 C19, phù hợp khi tủ có nhiều nhóm thiết bị.

C19 thường được sử dụng với thiết bị có yêu cầu kết nối nguồn khác với C13, vì vậy bốn vị trí C19 mang lại thêm lựa chọn khi xây dựng cấu hình rack.

Tuy nhiên, trước khi kết nối cần kiểm tra đúng chuẩn dây của từng thiết bị, không nên cắm thông qua bộ chuyển đổi không nằm trong thiết kế nếu chưa đánh giá định mức.
