Thanh nguồn PDU 6 ổ C13 MCB20A

Thanh Nguồn PDU 6 Ổ C13 MCB 20A - UNR-P6M20/1U-C13 chính hãng Unirack

Thanh nguồn PDU 6 ổ C13 MCB 20A UNIRACK mã UNR-P6M20/1U-C13 là thiết bị phân phối nguồn dành cho tủ rack 19 inch, giúp tập trung các điểm cấp điện cho server, switch và thiết bị mạng trong cùng một thanh nguồn.

Sản phẩm được thiết kế với 6 ổ cắm C13, tích hợp MCB 20A, quy cách lắp 1U/19 inch và sử dụng dây cấp nguồn dài 1,5m. Đây là cấu hình phù hợp khi cần bố trí nguồn điện gọn, dễ kiểm tra và thuận tiện quản lý dây bên trong tủ rack. Catalog UNIRACK mô tả trực tiếp ứng dụng của sản phẩm là cấp nguồn cho server, switch và thiết bị mạng dùng dây nguồn tương thích C13.

6 ổ C13 giúp phân phối nguồn gọn trong tủ rack

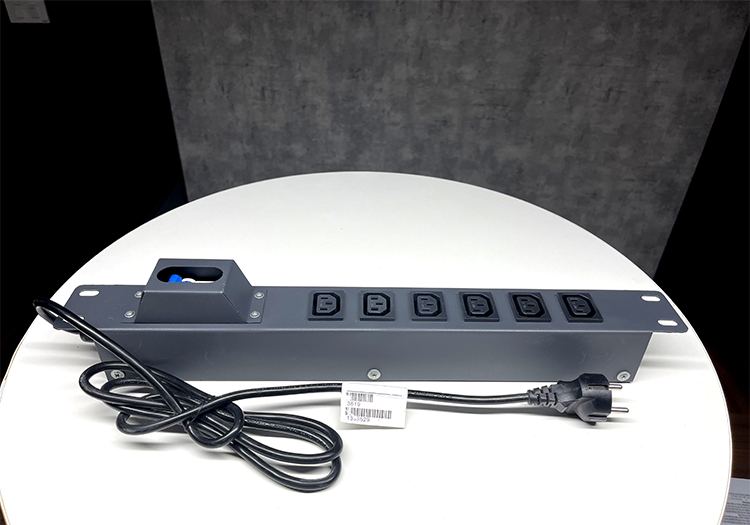

UNR-P6M20/1U-C13 được trang bị 6 ổ C13 bố trí liên tiếp trên thân PDU.

Cấu hình này phù hợp khi trong tủ rack có nhiều thiết bị IT cần cấp nguồn tập trung, chẳng hạn:

• Server.
• Switch mạng.
• Thiết bị mạng.
• Các thiết bị sử dụng dây nguồn tương thích với ổ C13.

Thay vì bố trí nhiều ổ điện rời bên trong tủ, PDU giúp tập trung các điểm cấp nguồn trên một thiết bị cố định vào khung rack.

Điều này hỗ trợ việc bố trí dây điện rõ ràng hơn và thuận tiện hơn khi cần kiểm tra kết nối nguồn của từng thiết bị.

Catalog UNIRACK cũng định vị sản phẩm với mục đích “phân phối nguồn gọn trong tủ rack”.

MCB 20A hỗ trợ bảo vệ quá dòng

Một điểm quan trọng của thanh nguồn là MCB 20A được tích hợp ngay trên PDU.

Theo catalog, MCB được sử dụng cho chức năng bảo vệ quá dòng.

Đây là điểm nên phân biệt với các khái niệm khác như chống sét lan truyền hoặc ổn áp. Tài liệu sản phẩm hiện chỉ công bố chức năng MCB 20A và bảo vệ quá dòng, vì vậy không nên quảng cáo PDU này như một thiết bị chống sét nếu chưa có tài liệu kỹ thuật bổ sung.

Lắp trực tiếp trên rack 19 inch, chiếm 1U

Thanh nguồn được thiết kế theo chuẩn lắp đặt rack 19 inch, chiều cao 1U.

Đây là lợi thế khi triển khai trong:

• Tủ rack mạng.
• Tủ server.
• Tủ thiết bị IT.
• Hệ thống rack tại phòng máy.
• Tủ mạng văn phòng.

Việc cố định PDU trực tiếp lên thanh rack giúp thiết bị có vị trí rõ ràng và hạn chế tình trạng ổ điện nằm rời bên trong tủ.

Khi quy hoạch tủ rack, cần dành vị trí 1U phù hợp và lựa chọn hướng đi dây để dây nguồn thiết bị không che cổng mạng hoặc cản trở luồng dây tín hiệu.

Thông số điện 20A / 250VAC / 50–60Hz nên hiểu thế nào?

UNIRACK công bố thông số điện của PDU là 20A / 250VAC / 50–60Hz.

Tuy nhiên, khi tính tải thực tế không nên hiểu rằng mỗi một trong 6 ổ C13 đều có thể sử dụng độc lập tới 20A.

Catalog lưu ý người sử dụng cần kiểm tra đồng thời:

• Định mức của từng ổ.
• Dây nguồn.
• Phích cắm.
• Nguồn điện cấp vào.
• Tổng tải của hệ thống.

Vì vậy, khi cấu hình PDU cho tủ rack, cần căn cứ vào tải của server, switch và thiết bị thực tế thay vì lấy 20A nhân với số lượng ổ cắm.

Dây cấp nguồn dài 1,5 mét

PDU được trang bị dây cấp nguồn dài 1,5m theo thông số sản phẩm.

Chiều dài này hỗ trợ việc kết nối PDU với nguồn điện hoặc hệ thống cấp nguồn trong khu vực tủ rack mà không cần bố trí ổ cắm ngay sát vị trí lắp PDU.

Khi thi công thực tế vẫn cần kiểm tra vị trí nguồn cấp, hướng đặt tủ và tuyến dây để bảo đảm dây nguồn không bị kéo căng hoặc bố trí cản trở việc bảo trì thiết bị.

Vỏ thép sơn tĩnh điện phù hợp môi trường tủ rack

Thân PDU sử dụng thép tấm sơn tĩnh điện, màu đen cát. Catalog cũng mô tả tiếp điểm ổ cắm sử dụng chân đồng theo thông tin sản phẩm. UNIRACK-PDU-6-C13-MCB20A-Catalog

Kết cấu vỏ thép phù hợp với cách lắp cố định trên hệ thống rack, đồng thời giúp thanh nguồn đồng bộ với phần lớn tủ mạng và tủ server có kết cấu kim loại.

PDU 6 ổ C13 phù hợp với hệ thống nào?

Sơ đồ trên trang 2 của catalog mô tả luồng phân phối điện theo hướng:

Nguồn / UPS → PDU UNIRACK → Thiết bị IT.

Vì vậy sản phẩm có thể được sử dụng trong các cấu hình như:

Tủ mạng văn phòng: cấp nguồn tập trung cho switch và các thiết bị mạng.

Tủ server: bố trí các đầu cấp nguồn C13 trong cùng một thanh PDU.

Hệ thống có UPS: PDU có thể nằm phía sau nguồn/UPS trong sơ đồ phân phối nguồn, với điều kiện toàn bộ tải và thiết bị kết nối được lựa chọn đúng định mức.

Phòng thiết bị: giúp tập trung nguồn điện và giảm việc sử dụng nhiều ổ điện rời.

Khi nào nên chọn PDU 6 ổ C13?

Model UNR-P6M20/1U-C13 phù hợp khi hệ thống có số lượng thiết bị vừa phải và cần tối đa khoảng 6 điểm cấp nguồn C13 trên một thanh PDU.

Nên cân nhắc sản phẩm này khi:

• Tủ rack còn vị trí lắp 1U.
• Cần PDU chuẩn rack 19 inch.
• Thiết bị sử dụng kết nối nguồn tương thích C13.
• Muốn có MCB 20A để hỗ trợ bảo vệ quá dòng.
• Cần dây cấp nguồn tích hợp khoảng 1,5m.
• Muốn PDU có vỏ kim loại thay vì ổ điện dân dụng rời.

Nếu số lượng thiết bị nhiều hơn 6, nên tính toán số ổ cần thiết trước khi mua thay vì sử dụng bộ chia điện không nằm trong thiết kế ban đầu.

Cách lựa chọn tải cho thanh nguồn PDU

Khi triển khai PDU, không nên chỉ nhìn số lượng 6 ổ cắm.

Cần lập danh sách thiết bị và kiểm tra công suất hoặc dòng điện của từng thiết bị, sau đó đối chiếu với:

1. Định mức của PDU.
2. Định mức từng ổ cắm.
3. Dây nguồn của thiết bị.
4. Phích cắm và đầu nối.
5. Nguồn cấp hoặc UPS phía trước PDU.

Đây cũng là lưu ý được thể hiện trực tiếp trong catalog: cần kiểm tra định mức từng ổ, dây nguồn, phích cắm và nguồn cấp khi lựa chọn tổng tải.

Hướng dẫn bố trí PDU trong tủ rack

Khi lắp đặt, có thể ưu tiên các nguyên tắc sau:

Chọn vị trí dễ thao tác: để MCB và các ổ cắm có thể kiểm tra thuận tiện.

Bố trí dây nguồn tách biệt hợp lý: hạn chế dây nguồn chồng chéo với dây mạng.

Không kéo căng dây: dây nguồn thiết bị và dây cấp nguồn PDU nên có độ dư cần thiết.

Kiểm tra tổng tải trước khi cấp điện: đặc biệt khi PDU được kết nối phía sau UPS.

Đánh dấu dây nguồn: với tủ có nhiều thiết bị, nên đánh nhãn hai đầu dây để dễ bảo trì.
