Dây hàn quang LC Multimode OM4 1m Panduit NKFPZ1BN1NNM001

Panduit NKFPZ1BN1NNM001 – pigtail LC sợi OM4

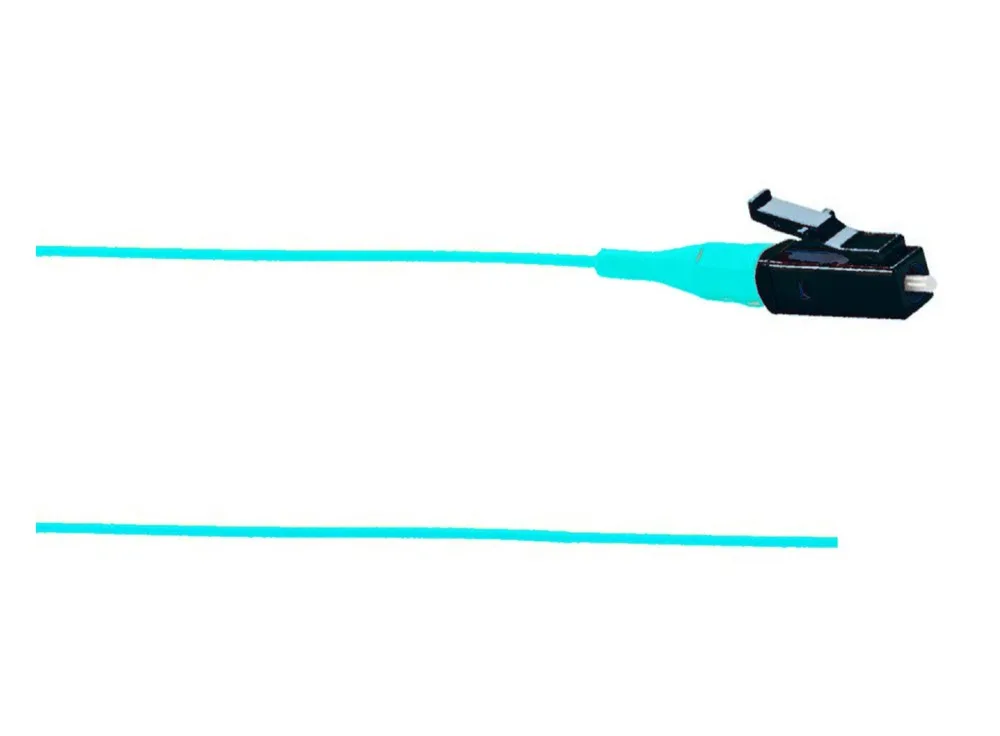

NKFPZ1BN1NNM001 là pigtail quang một sợi đa mode OM4 thuộc dòng NetKey® của Panduit. Trang hãng gọi tên mã là “NetKey® 1 Fiber Patch Cord, OM4, LC to Pigtail, 1m” và mô tả: dây một sợi OM4, đầu LC sang pigtail, dài 1 mét, dùng sợi đệm 900 µm. Đầu LC là loại simplex, đầu kia không gắn đầu nối; đường kính sợi 50 µm.

Trên trang hãng, mã được xếp trong nhóm “NetKey® Fiber Optic Pigtail”, còn bản vẽ khách hàng M01302DD-DC ghi mô tả mã là “NK OM4 1 FIBER 900um BUFFERED PIGTAIL LC - 1 METER”. Theo lịch sử sửa đổi của bản vẽ, pigtail và dây nhảy OM4 được bổ sung ở lần sửa ngày 24/01/2017.

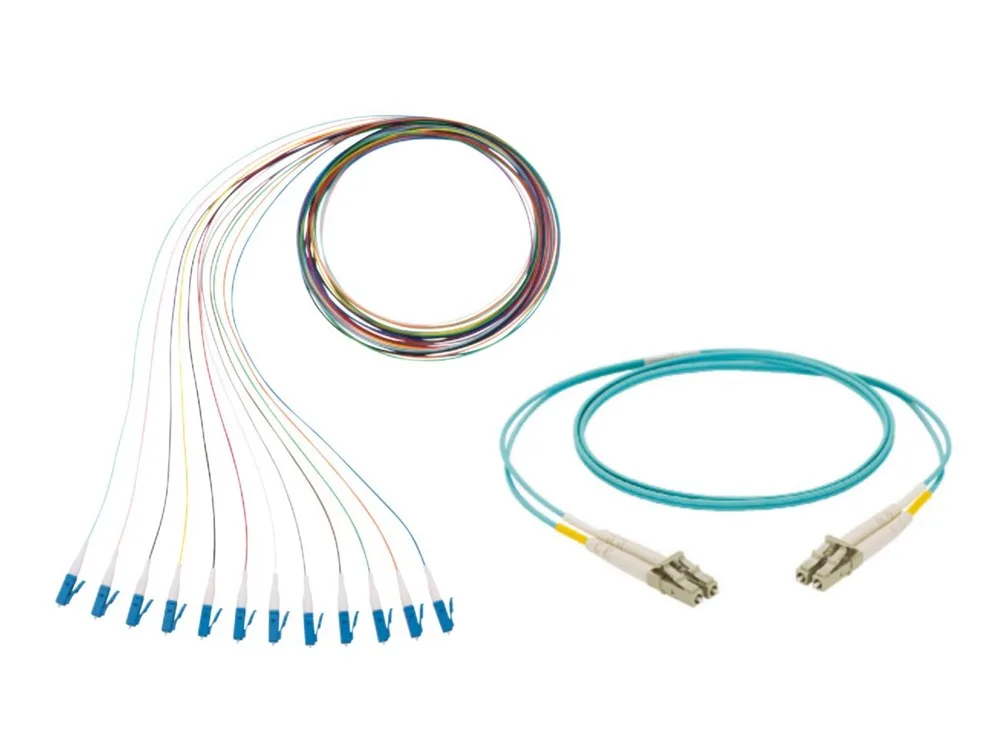

Pigtail và dây nhảy dòng NetKey (ảnh: Panduit, spec sheet NKSP76).

Pigtail OM4 được dùng vào việc gì?

Trang nhóm sản phẩm viết pigtail quang của hãng giúp nối thiết bị mạng ở khoảng cách ngắn tại trung tâm dữ liệu, mạng viễn thông, văn phòng và mang lại kết nối băng thông cao cho thoại, dữ liệu. Spec sheet NKSP76 bổ sung: pigtail đấu sẵn đầu nối phục vụ việc kết cuối sợi bằng hàn nhiệt tại hiện trường; dòng NetKey nói chung dùng cho đấu liên thông, đấu chéo ở phòng viễn thông, trung tâm dữ liệu, khu vực cáp vào tòa nhà và nối cassette đấu sẵn trong các vùng phân phối.

Thông số quang và kết cấu

• Sợi: OM4, đường kính sợi 50 µm; đệm chặt 900 µm, không áo; đường kính ngoài 0,9 mm (0,03 in).
• Suy hao: chèn tối đa 0,30 dB, phản hồi tối thiểu 26 dB với OM4 (spec sheet NKSP76); bản vẽ ghi cùng mức cho mỗi đầu LC đa mode PC.
• Đầu nối: LC simplex, đạt FOCIS theo bản vẽ hãng; spec sheet ghi đầu nối tuân thủ hoặc tương thích FOCIS để đáp ứng TIA/EIA-455-21A.
• Truy xuất: nhãn tham chiếu kiểm soát chất lượng giúp tra lại dữ liệu kiểm tra suốt vòng đời; bản vẽ thể hiện nhãn serial trên thân sợi.

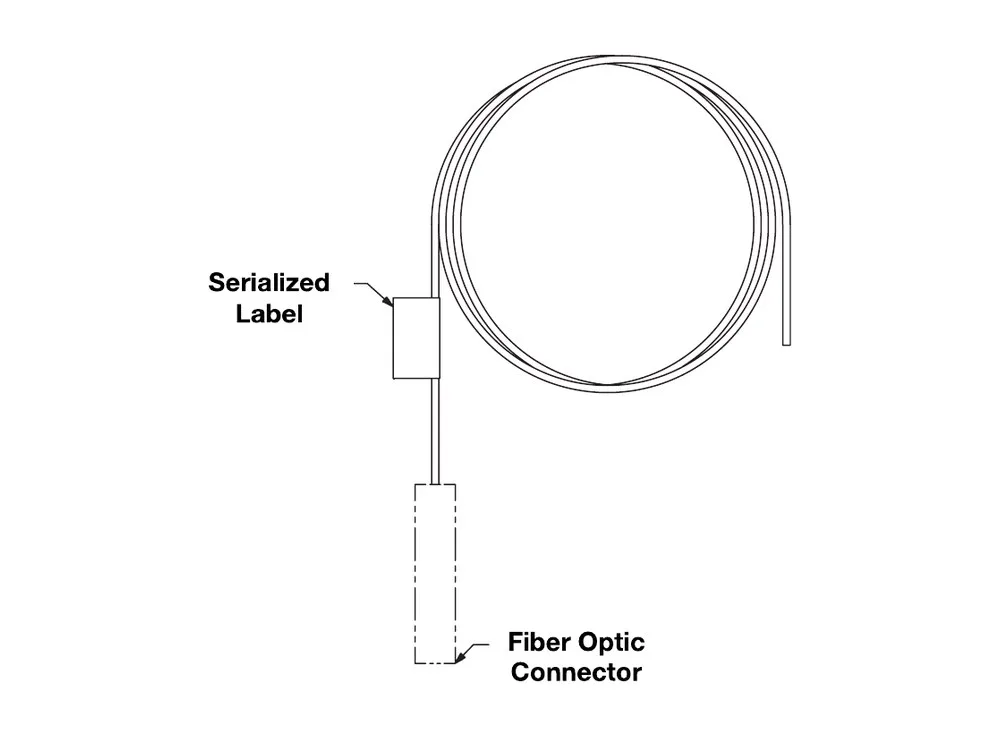

Hình vẽ pigtail trên trang 2 spec sheet NKSP76 (ảnh: Panduit).

Giải mã NKFPZ1BN1NNM001

Theo bảng mã 15 ký tự của spec sheet: Z – sợi OM4; 1 – một sợi; B – đệm 900 µm; N – không áo; 1 – đầu A LC simplex; N – đầu B là pigtail không đầu nối; N – không biến thể; M – mét; 001 – 1 m. Nếu ký tự thứ 11 là K, mã là bộ pigtail 12 màu; bản vẽ hãng ghi bộ OM4 là NKFPZ1BN1NKM001, mỗi sợi 1 m.

Môi trường, RoHS và đóng gói

Bản vẽ M01302DD-DC: nhiệt độ vận hành −10 °C đến +60 °C, vật liệu đáp ứng RoHS theo chỉ thị 2011/65/EC, pigtail giao kèm nắp chống bụi, mỗi túi một sợi. Trang sản phẩm: thùng carton tiêu chuẩn 50 sợi, UPC 61305625603.

Mua NKFPZ1BN1NNM001

Hợp Nhất bán NKFPZ1BN1NNM001 chính hãng Panduit, đủ CO/CQ, giao hàng toàn quốc các ngày trong tuần. Giá trên trang là giá tham khảo; gửi Email hoặc Zalo, Hợp Nhất báo giá chi tiết qua Email trong ngày làm việc. Pigtail cùng dòng: NKFPX1BN1NNM001 (OM3) và NKFP91BN1NNM001 (OS2). Phụ kiện hộp phối xem tại phụ kiện ODF quang, toàn bộ danh mục tại phụ kiện quang.
