Dây hàn quang LC Multimode OM3 1m Panduit NKFPX1BN1NNM001
Dây hàn quang Panduit NetKey OM3 một sợi, đầu LC simplex – đầu trần, sợi 50 µm đệm chặt 900 µm, dài 1 m — phân phối bởi Hợp Nhất Group
Gửi Email hoặc Zalo, Hợp Nhất gửi báo giá chi tiết qua Email trong ngày làm việc.
Hướng dẫn mua hàng- Mới 100%, đầy đủ giấy tờ CO/CQ
- Bảo hành chính hãng · Còn hàng
- Giao hàng toàn quốc các ngày trong tuần
- Hỗ trợ kỹ thuật và tư vấn 24/7
- Dòng sản phẩm
- Pigtail quang NetKey LC
- Hãng sản xuất
- Panduit
- Mã sản phẩm
- NKFPX1BN1NNM001
- Phân phối
- Hợp Nhất Group
- Tình trạng
- Mới 100%
- Bảo hành
- Chính hãng
- Trạng thái
- Còn hàng
- Giao hàng
- Toàn quốc
- Hỗ trợ kỹ thuật
- 24/7
Dây hàn quang LC Multimode OM3 1m Panduit NKFPX1BN1NNM001
Pigtail OM3 Panduit NKFPX1BN1NNM001

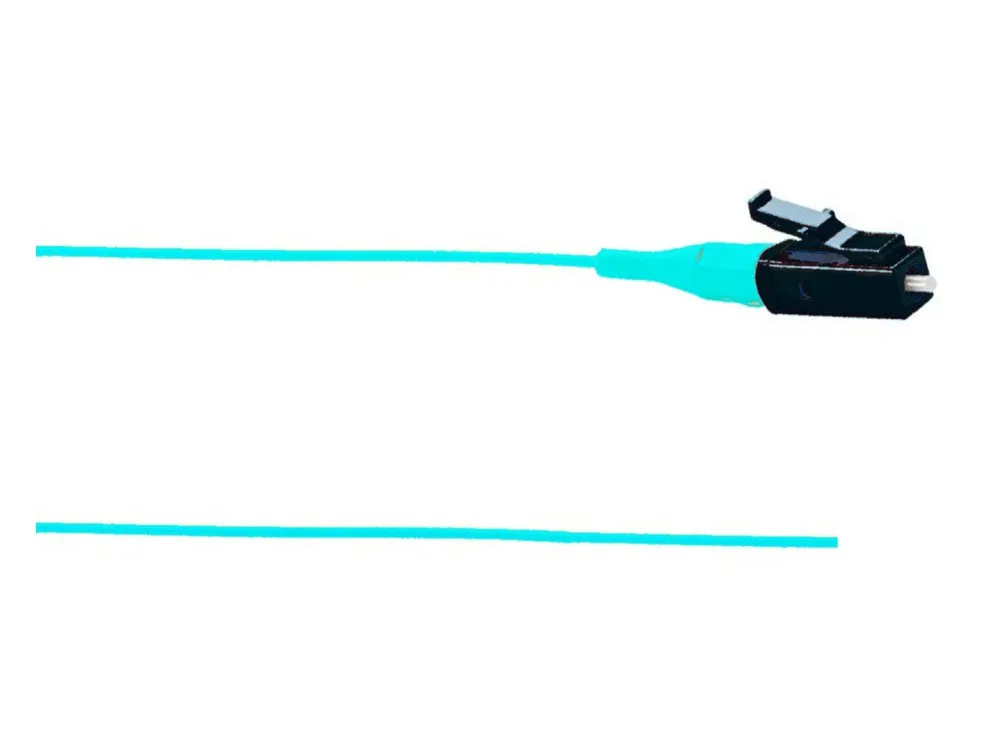

Mã NKFPX1BN1NNM001 là pigtail quang NetKey® sợi đa mode OM3, đường kính sợi 50 µm, một đầu LC simplex và một đầu không gắn đầu nối, dài 1 m (3,2 ft). Theo trang Panduit, sợi của pigtail là loại đệm 900 µm (900µm buffered cable); tên hãng đặt là “NetKey® 1 Fiber Pigtail, OM3, LC, 1m”.
Hãng đưa pigtail vào cùng tài liệu kỹ thuật với dây nhảy NetKey: spec sheet NKSP76 cho biết cả dây nhảy và pigtail đều có ba loại sợi OM3, OM4, OS2 và đáp ứng TIA/EIA-568-C.3-1.

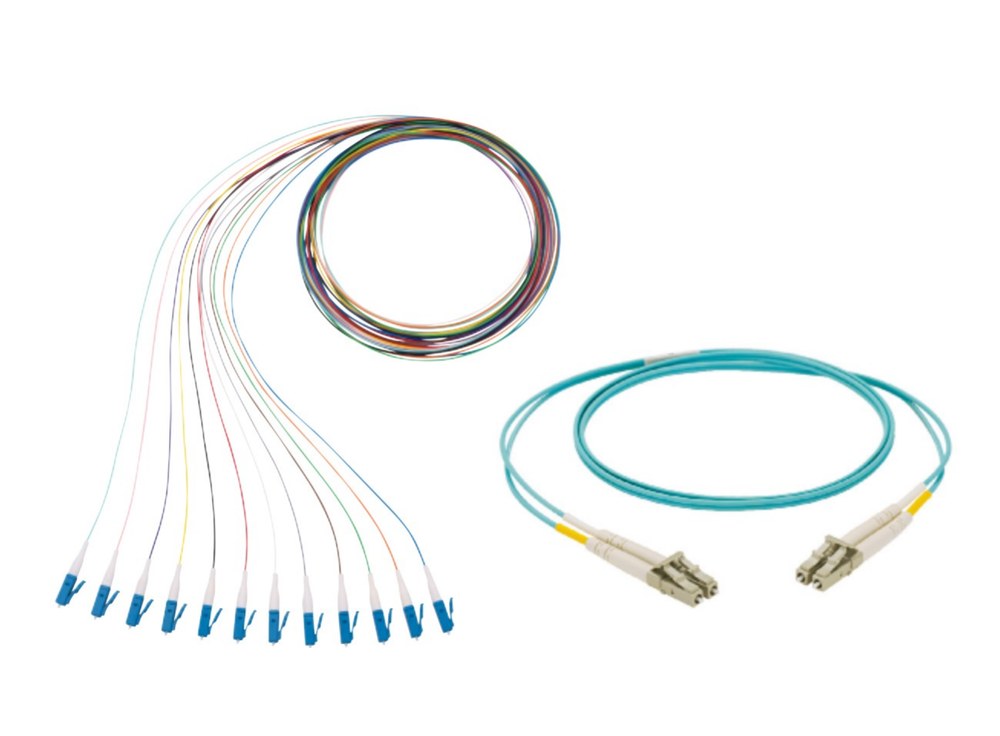

Dòng pigtail và dây nhảy NetKey trên spec sheet NKSP76 (ảnh: Panduit).
Ba pigtail LC NetKey: OM3 khác OS2 và OM4 thế nào?
Hợp Nhất có ba pigtail LC 1 m của dòng NetKey. Bảng dưới đặt cạnh nhau số liệu trang hãng và spec sheet NKSP76 của từng mã:
| Mã | Loại sợi (ký tự 5) | Đường kính sợi | Suy hao phản hồi tối thiểu |
|---|---|---|---|
| NKFP91BN1NNM001 | OS2 (9) | 9 µm | 50 dB |
| NKFPX1BN1NNM001 (trang này) | OM3 (X) | 50 µm | 26 dB |
| NKFPZ1BN1NNM001 | OM4 (Z) | 50 µm | 26 dB |
Cả ba có chung suy hao chèn tối đa 0,30 dB, đầu LC simplex, sợi đệm chặt 900 µm, không áo, đường kính ngoài 0,9 mm.
Đầu LC simplex và đầu sợi để trần
Trang sản phẩm ghi “Connector 1 Type: LC Simplex” và “Connector 2 Type: Unterminated”. Trong bảng mã của spec sheet, đầu B mang chữ N nghĩa là pigtail, không đầu nối. Spec sheet giải thích công dụng: pigtail quang đấu sẵn hỗ trợ ứng dụng kết cuối bằng hàn nhiệt (fusion splice) ngoài hiện trường. Bản vẽ M01302DD-DC thể hiện pigtail simplex 900 µm gồm nhãn serial trên thân sợi và một đầu nối quang.

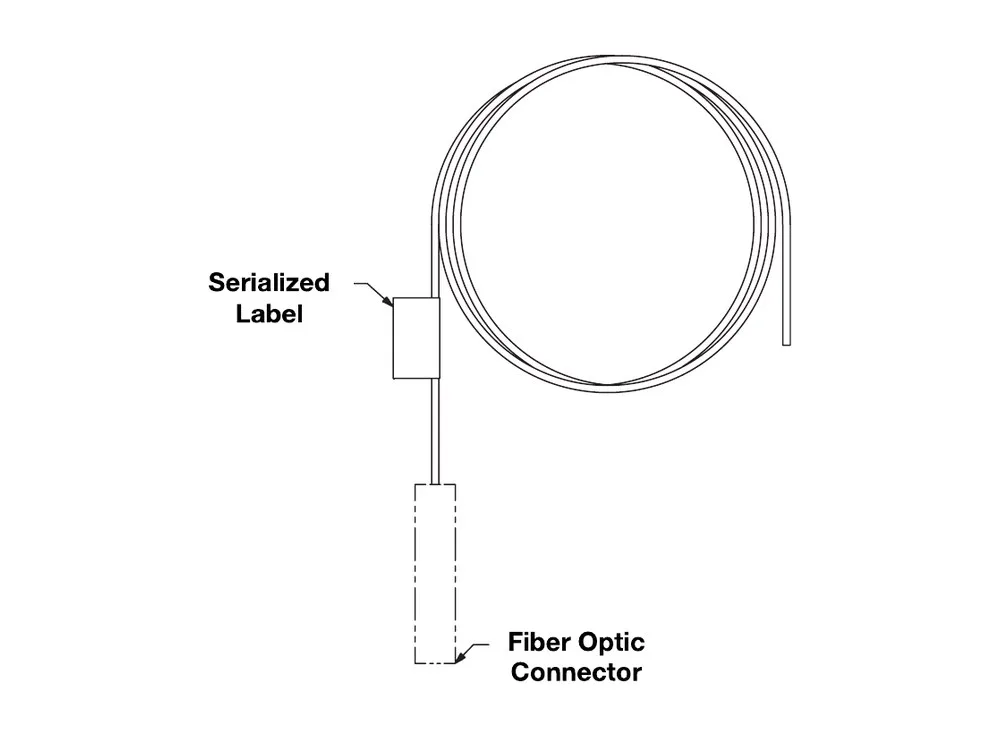

Bản vẽ pigtail NetKey trong spec sheet NKSP76 (ảnh: Panduit).
Tiêu chuẩn và chất lượng
Danh mục tiêu chuẩn trong spec sheet gồm TIA/EIA 568-C.3-1 và ISO/IEC 61755-3-1, IEC-61754-7, TIA-604-3-A và -10-A, FOCIS-3 và -10. Đầu nối được hãng ghi là tuân thủ hoặc tương thích FOCIS theo yêu cầu TIA/EIA-455-21A. Bản vẽ hãng đặt chỉ tiêu cho mỗi đầu LC NetKey đa mode đánh bóng PC: suy hao chèn 0,30 dB, suy hao phản hồi 26 dB; vật liệu đáp ứng RoHS, vận hành ở −10 °C đến +60 °C.
Bộ 12 màu và quy cách giao hàng
Ngoài pigtail lẻ, bản vẽ M01302DD-DC có bộ NKFPX1BN1NKM001 gồm 12 pigtail OM3 đầu LC, mỗi sợi 1 m, phân biệt bằng 12 màu đệm. Với mã lẻ NKFPX1BN1NNM001, bản vẽ ghi mỗi túi một pigtail kèm nắp chống bụi; trang hãng ghi thùng carton 50 sợi, UPC 07498390998.
Đặt NKFPX1BN1NNM001 ở Hợp Nhất
NKFPX1BN1NNM001 do Hợp Nhất phân phối là hàng Panduit chính hãng, kèm CO/CQ, giao toàn quốc vào các ngày trong tuần. Giá trên trang mang tính tham khảo; nhắn Zalo hoặc gửi Email, Hợp Nhất trả báo giá chi tiết qua Email trong ngày làm việc. Pigtail cùng dòng: NKFP91BN1NNM001 sợi OS2. Xem thêm nhóm phụ kiện ODF quang và danh mục phụ kiện quang.
Dây hàn quang LC Multimode OM3 1m Panduit NKFPX1BN1NNM001 catalogue datasheet specs
| Mã hãng | NKFPX1BN1NNM001 |
|---|---|
| Tên Panduit đặt | NetKey® 1 Fiber Pigtail, OM3, LC, 1m |
| Sợi quang | Multimode OM3, đường kính sợi 50 µm |
| Suy hao phản hồi | Tối thiểu 26 dB |
| Suy hao chèn | Tối đa 0,30 dB |
| Đầu 1 | LC simplex |
| Đầu 2 | Để trần, không gắn đầu nối (unterminated) |
| Kết cấu | Sợi đệm chặt 900 µm, không áo; đường kính ngoài 0,9 mm (0,03 in) |
| Chiều dài | 1 m (3,2 ft) |
| Mô tả trên bản vẽ hãng | NK OM3 1 FIBER 900um BUFFERED PIGTAIL LC - 1 METER |
| Loại sản phẩm | Pigtail quang 1 sợi dòng NetKey® |
| Nhiệt độ vận hành | −10 °C đến +60 °C |
| Tiêu chuẩn | TIA/EIA 568-C.3-1, ISO/IEC 61755-3-1, IEC-61754-7, TIA-604-3-A và -10-A, FOCIS-3 và -10; RoHS |
| Bộ 12 màu cùng loại (bản vẽ hãng) | NKFPX1BN1NKM001 |
| UPC | 07498390998 |
| Đóng gói | 1 sợi/túi, nắp chống bụi lắp sẵn; 50 sợi/thùng |
Những câu hỏi thường gặp trước khi mua hàng
NKFPX1BN1NNM001 dùng sợi gì?
Pigtail OM3 khác pigtail OS2 NetKey ở điểm nào?
Đầu còn lại của pigtail có đầu nối không?
Pigtail đáp ứng những tiêu chuẩn nào?
NKFPX1BN1NNM001 đóng gói thế nào?
