Thanh nguồn PDU 12 ổ C13 MCB20A, UNR-P12M20/2U-C13

Thanh nguồn PDU 12 ổ C13 MCB 20A UNIRACK UNR-P12M20/2U-C13

Thanh nguồn PDU 12 ổ C13 MCB 20A UNIRACK UNR-P12M20/2U-C13 được thiết kế để phân phối nguồn điện tập trung bên trong tủ rack 19 inch. Sản phẩm có 12 ổ cắm C13 bố trí thành 2 hàng, tích hợp MCB 20A và sử dụng kết cấu vỏ thép sơn tĩnh điện.

Với số lượng 12 ổ C13, model này phù hợp cho các tủ rack có nhiều server, switch hoặc thiết bị mạng cần cấp nguồn từ một PDU cố định thay vì sử dụng nhiều ổ điện rời. Catalog UNIRACK xác định sản phẩm dùng để cấp nguồn cho server, switch và các thiết bị mạng sử dụng dây nguồn tương thích C13.

Điểm khác biệt so với các PDU ít ổ hơn là khả năng bố trí tới 12 điểm kết nối nguồn trên cùng một thiết bị, thuận tiện cho các tủ mạng và tủ server có mật độ thiết bị cao hơn.

12 ổ C13 phù hợp tủ rack có nhiều thiết bị

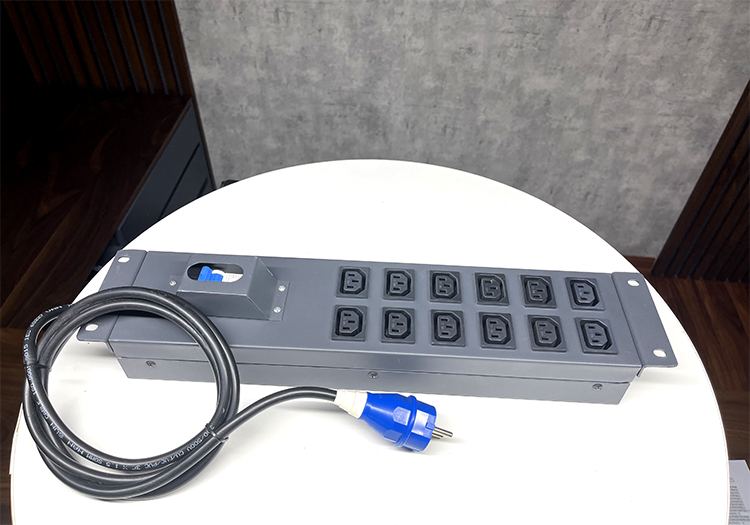

UNR-P12M20/2U-C13 sử dụng 12 ổ cắm C13, bố trí thành hai hàng trên mặt PDU. Đây là đặc điểm giúp sản phẩm khác biệt với các thanh nguồn 6 ổ khi số lượng server, switch hoặc thiết bị mạng trong tủ tăng lên.

Trong thực tế, một tủ rack có thể chứa nhiều thiết bị cần cấp nguồn riêng. Việc sử dụng một PDU cố định giúp tập trung các đầu nguồn về cùng một vị trí, hỗ trợ quản lý dây điện rõ ràng hơn và thuận tiện khi kiểm tra hoặc bảo trì.

Catalog cũng thể hiện trực tiếp hình ảnh 12 ổ C13 bố trí 2 hàng, cho thấy sản phẩm được tối ưu để tăng số lượng điểm cấp nguồn mà vẫn giữ kết cấu phù hợp với rack 19 inch.

Tích hợp MCB 20A bảo vệ quá dòng

Thanh nguồn được trang bị MCB 20A. Theo tài liệu UNIRACK, chức năng được công bố của MCB là bảo vệ quá dòng.

Đây là điểm quan trọng khi PDU được sử dụng để tập trung nhiều thiết bị điện trong cùng một tủ rack.

Tuy nhiên, cần phân biệt rõ MCB với thiết bị chống sét lan truyền. Catalog hiện không công bố PDU này có SPD hoặc tính năng chống sét, vì vậy không nên mô tả sản phẩm là “PDU chống sét” nếu chưa có tài liệu kỹ thuật bổ sung.

Thông số điện 20A / 250VAC / 50–60Hz

Thông số điện được UNIRACK công bố cho sản phẩm là 20A / 250VAC / 50–60Hz.

Con số 20A không nên được hiểu là mỗi ổ C13 trong 12 ổ đều có thể đồng thời khai thác 20A.

Khi tính tổng tải cần xem toàn bộ chuỗi cấp điện, gồm định mức PDU, từng ổ cắm, dây cấp nguồn, đầu nối, nguồn điện hoặc UPS phía trước và công suất của thiết bị được cấp nguồn. Chính catalog cũng yêu cầu lựa chọn dây, phích và từng ổ cắm phù hợp với tải thiết bị và nguồn cấp.

Đây là nguyên tắc đặc biệt quan trọng đối với PDU 12 ổ vì số lượng thiết bị có thể kết nối lớn hơn các model 6 ổ.

Thiết kế rack 19 inch, chiều cao 2U

Mã sản phẩm UNR-P12M20/2U-C13 và bảng thông số kỹ thuật xác định sản phẩm dùng cho rack 19 inch, chiều cao 2U.

Cấu hình này phù hợp với các loại:

Tủ rack mạng, tủ server, tủ thiết bị IT và các hệ thống rack 19 inch có sẵn vị trí lắp PDU.

Khi quy hoạch tủ, quản trị viên nên dành đúng không gian rack cho sản phẩm và bố trí PDU ở vị trí thuận tiện để thao tác với MCB cũng như kiểm tra dây nguồn.

Catalog có ghi chú rằng một mục tóm tắt website trước đó từng ghi 1U, trong khi mã và bảng kỹ thuật thể hiện 2U. Vì vậy khi đặt hàng hoặc cập nhật dữ liệu website nên xác nhận kích thước thực tế của lô hàng và thống nhất một thông số duy nhất.

Dây nguồn dài 1,5m

UNIRACK công bố dây cấp nguồn tích hợp có chiều dài 1,5 mét.

Chiều dài này hỗ trợ kết nối PDU với nguồn điện hoặc UPS đặt gần tủ rack mà không cần bổ sung dây nối không cần thiết.

Khi lắp đặt thực tế vẫn nên xác định trước vị trí ổ điện hoặc UPS để tránh tình trạng dây bị kéo căng, gập quá mức hoặc đi qua khu vực gây khó khăn cho việc bảo trì thiết bị.

Vỏ thép tấm sơn tĩnh điện

Thân PDU sử dụng thép tấm sơn tĩnh điện, màu đen cát. Tiếp điểm ổ cắm được mô tả sử dụng chân đồng.

Kết cấu kim loại phù hợp với cách lắp cố định trong tủ rack và tạo sự đồng bộ với các thiết bị hạ tầng mạng khác.

Với hệ thống rack, kết cấu cố định cũng thuận tiện hơn việc đặt các ổ cắm dân dụng rời dưới đáy tủ hoặc treo tự do bên trong.

PDU 12 ổ C13 dùng cho server và switch

Theo catalog, sản phẩm được thiết kế để cấp nguồn cho server, switch và thiết bị mạng sử dụng dây nguồn tương thích C13.

Vì vậy, UNR-P12M20/2U-C13 đặc biệt phù hợp với các tủ có số lượng thiết bị tương đối nhiều và cần gom nguồn về cùng một PDU.

Sản phẩm có thể được sử dụng trong hệ thống mạng văn phòng, phòng máy, tủ server doanh nghiệp, hệ thống camera – mạng tập trung hoặc các rack thiết bị IT khác, với điều kiện chuẩn đầu nối và tải điện phù hợp.

PDU có thể sử dụng cùng UPS không?

Có thể bố trí PDU trong hệ thống sử dụng UPS.

Sơ đồ trên trang 2 của catalog mô tả tuyến cấp điện theo cấu trúc:

Nguồn / UPS → PDU UNIRACK → Thiết bị IT.

Trong cấu hình này, UPS cung cấp nguồn phía trước, còn PDU thực hiện phân phối nguồn đến các thiết bị phía sau.

Điểm quan trọng là tổng tải của 12 thiết bị không được xác định riêng theo PDU. Khả năng cấp điện của UPS, dây nguồn, phích cắm và từng ổ đầu ra đều phải được kiểm tra đồng thời.

12 ổ không có nghĩa có thể kết nối tùy ý 12 thiết bị công suất lớn

Số lượng ổ cắm chỉ cho biết số điểm kết nối vật lý.

Hai tủ rack đều sử dụng PDU 12 ổ nhưng có thể có tải rất khác nhau. Một hệ thống gồm nhiều switch nhỏ sẽ khác hoàn toàn một hệ thống gồm nhiều server công suất cao.

Do đó, trước khi sử dụng đủ cả 12 ổ cần tổng hợp tải dự kiến của từng thiết bị.

Catalog UNIRACK cũng nhấn mạnh việc lựa chọn dây, phích và từng ổ phù hợp với tải thiết bị và nguồn cấp.

Khi nào nên chọn PDU 12 ổ thay vì PDU 6 ổ?

PDU 12 ổ phù hợp hơn khi số lượng thiết bị trong tủ rack nhiều hoặc cần dự phòng thêm điểm cấp nguồn cho việc mở rộng sau này.

Model 6 ổ phù hợp với tủ nhỏ có ít server hoặc switch hơn.

Model 12 ổ phù hợp khi:

• Số lượng thiết bị vượt khả năng của một PDU 6 ổ.
• Muốn gom nhiều đầu cấp nguồn về một vị trí.
• Tủ rack có đủ không gian lắp đặt.
• Cần dự phòng ổ cắm cho thiết bị bổ sung.
• Muốn hạn chế việc dùng thêm các ổ chia điện rời.

Tuy nhiên, lựa chọn 12 ổ không đồng nghĩa khả năng chịu tải tăng tỷ lệ thuận với số ổ. Tổng tải điện vẫn phải nằm trong giới hạn của toàn bộ hệ thống.
