NIS-GE-SFP-20KM-SM1550-BIDI cùng ba module khác của dòng NIS-GE-SFP, ảnh datasheet Ruijie
Switch Ruijie Sản phẩm chính hãng

Module quang công nghiệp Ruijie NIS-GE-SFP-20KM-SM1550-BIDI

Mã: NIS-GE-SFP-20KM-SM1550-BIDISwitch Công nghiệp

Module quang SFP BiDi 1000 Mbps: phát 1550 nm, thu 1310 nm, cáp singlemode 9/125 µm, đầu LC, xa tối đa 20 km, có DDM, chịu −40 °C đến +85 °C — phân phối bởi Hợp Nhất Group

Giá bán 2.365.000 ₫ Giá để tham khảo, gửi Email để có giá tốt nhất
Chat Zalo gửi yêu cầu

Gửi Email hoặc Zalo, Hợp Nhất gửi báo giá chi tiết qua Email trong ngày làm việc.

Hướng dẫn mua hàng
  • Mới 100%, đầy đủ giấy tờ CO/CQ
  • Bảo hành chính hãng · Còn hàng
  • Giao hàng toàn quốc các ngày trong tuần
  • Hỗ trợ kỹ thuật và tư vấn 24/7
Nhận báo giá · Email / Zalo / Hotline
Thông số sản phẩm
Dòng sản phẩm
Module SFP công nghiệp 1G (NIS-GE-SFP)
Hãng sản xuất
Ruijie
Mã sản phẩm
NIS-GE-SFP-20KM-SM1550-BIDI
Phân phối
Hợp Nhất Group
Tình trạng
Mới 100%
Bảo hành
Chính hãng
Trạng thái
Còn hàng
Giao hàng
Toàn quốc
Hỗ trợ kỹ thuật
24/7
Datasheet Module quang công nghiệp Ruijie NIS-GE-SFP-20KM-SM1550-BIDITài liệu kỹ thuật của sản phẩm này

Module quang công nghiệp Ruijie NIS-GE-SFP-20KM-SM1550-BIDI

Tổng quan sản phẩm

NIS-GE-SFP-20KM-SM1550-BIDI: module BiDi phát 1550 nm, xa 20 km

NIS-GE-SFP-20KM-SM1550-BIDI thuộc dòng module SFP NIS-GE-SFP của Ruijie, chạy 1000 Mbps theo kiểu hai chiều (BiDi): bước sóng phát (TX) 1550 nm, bước sóng thu (RX) 1310 nm. Module dùng cáp quang singlemode (SMF) lõi 9/125 µm, đầu nối LC và đạt cự ly tối đa 20 km theo datasheet dòng NIS-GE-SFP ngày 09/11/2023. Hãng xếp mã này vào chuẩn Long wavelength/Long distance, có DDM.

Đây là bản "đối xứng" của NIS-GE-SFP-20KM-SM1310-BIDI: bước sóng phát của mã này là bước sóng thu của mã kia và ngược lại.

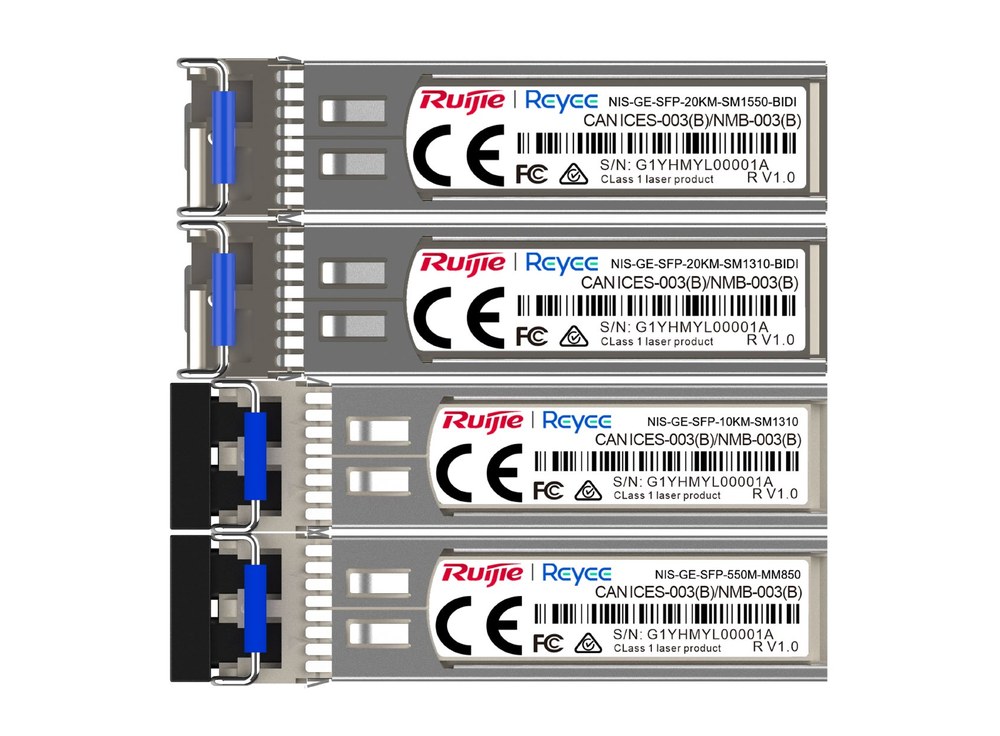

NIS-GE-SFP-20KM-SM1550-BIDI cùng ba module khác của dòng NIS-GE-SFP, ảnh datasheet Ruijie

Ảnh trong datasheet NIS-GE-SFP, chụp chung cả bốn mã; hãng không có ảnh riêng cho mã này (ảnh: Ruijie).

Chỉ số quang và môi trường

  • TX / RX: 1550 nm / 1310 nm.
  • Tốc độ: 1000 Mbps.
  • Công suất phát: −9 dBm (tối thiểu) đến −3 dBm (tối đa).
  • Công suất thu: −22 dBm (tối thiểu) đến −3 dBm (tối đa).
  • Cáp và đầu nối: singlemode 9/125 µm, đầu LC.
  • Cự ly: tối đa 20 km.
  • DDM: có.
  • Nhiệt độ: −40 °C đến +85 °C khi hoạt động và khi lưu kho.
  • Độ ẩm: 10% RH đến 90% RH, không ngưng tụ.

Lắp hai đầu tuyến BiDi thế nào?

Theo bảng thông số dòng NIS-GE-SFP, hai mã BiDi có bước sóng đảo nhau: NIS-GE-SFP-20KM-SM1550-BIDI phát 1550/thu 1310 nm, NIS-GE-SFP-20KM-SM1310-BIDI phát 1310/thu 1550 nm. Ruijie ghi trong datasheet dòng switch RG-S2915-L (phần module quang) rằng module BiDi phải dùng theo cặp — đầu này bản 1310 thì đầu kia bản 1550, với ví dụ hãng đưa ra là cặp GE-SFP-LX20-SM1310-BIDI và GE-SFP-LX20-SM1550-BIDI.

Ruijie mô tả module SFP

Trong phần nổi bật của datasheet, hãng giải thích module SFP có hai nhóm là quang và đồng, là thiết bị I/O cắm rút nóng, nối cổng Ethernet vào mạng quang khi cắm vào, và còn được gọi là mini-GBIC vì giống một GBIC cỡ nhỏ.

So với các mã khác trong dòng

MãTX / RX (nm)SợiCự lyCông suất phát (dBm)Công suất thu (dBm)
NIS-GE-SFP-20KM-SM1550-BIDI1550 / 1310SMF 9/125 µm20 km−9 đến −3−22 đến −3
NIS-GE-SFP-20KM-SM1310-BIDI1310 / 1550SMF 9/125 µm20 km−9 đến −3−22 đến −3
NIS-GE-SFP-10KM-SM13101310SMF 9/125 µm10 km−9,5 đến −3−20 đến −3
NIS-GE-SFP-550M-MM850850MMF 50/125 µm550 m−9,5 đến −3−17 đến 0

Mã không phải BiDi cho cáp singlemode trong dòng là NIS-GE-SFP-10KM-SM1310 (10 km).

Mua NIS-GE-SFP-20KM-SM1550-BIDI tại Hợp Nhất

Hợp Nhất cung cấp NIS-GE-SFP-20KM-SM1550-BIDI chính hãng Ruijie, kèm CO/CQ, giao hàng toàn quốc. Giá hiển thị để tham khảo; gửi Email hoặc Zalo kèm số lượng để nhận báo giá trong ngày làm việc. Datasheet dòng NIS-GE-SFP tải ở mục Thông số kỹ thuật. Các switch công nghiệp Ruijie nằm trong nhóm Switch Công nghiệp của danh mục Switch Ruijie.

Module quang công nghiệp Ruijie NIS-GE-SFP-20KM-SM1550-BIDI catalogue datasheet specs

Thông số kỹ thuật
Thông số theo hãng sản xuất
Mã sản phẩmNIS-GE-SFP-20KM-SM1550-BIDI
DòngModule thu phát SFP Ruijie NIS-GE-SFP
KiểuBiDi (bước sóng phát và thu khác nhau)
ChuẩnLong wavelength/Long distance
Tốc độ1000 Mbps
Bước sóng phát (TX)1550 nm
Bước sóng thu (RX)1310 nm
Loại sợiSinglemode (SMF), lõi 9/125 µm
Cự ly tối đa20 km
Đầu nốiLC
DDMCó
Công suất phát−9 dBm đến −3 dBm
Công suất thu−22 dBm đến −3 dBm
Nhiệt độ hoạt động−40 °C đến +85 °C
Nhiệt độ lưu kho−40 °C đến +85 °C
Độ ẩm tương đối10–90% RH không ngưng tụ
Datasheet Module quang công nghiệp Ruijie NIS-GE-SFP-20KM-SM1550-BIDITài liệu kỹ thuật của hãng

Những câu hỏi thường gặp trước khi mua hàng

NIS-GE-SFP-20KM-SM1550-BIDI phát và thu bước sóng nào?
Trả lời: Theo datasheet dòng NIS-GE-SFP, module phát (TX) ở 1550 nm và thu (RX) ở 1310 nm, tốc độ 1000 Mbps, cáp singlemode 9/125 µm.
Đầu kia của tuyến cần dùng module nào?
Trả lời: Mã BiDi có bước sóng đảo ngược trong dòng là NIS-GE-SFP-20KM-SM1310-BIDI (phát 1310 nm, thu 1550 nm). Ruijie ghi trong datasheet dòng switch RG-S2915-L rằng module BiDi phải dùng theo cặp 1310 với 1550.
NIS-GE-SFP-20KM-SM1550-BIDI truyền xa bao nhiêu?
Trả lời: Cự ly cáp tối đa 20 km trên cáp quang singlemode lõi 9/125 µm, đầu nối LC.
Công suất phát và thu của module là bao nhiêu?
Trả lời: Công suất phát từ −9 dBm đến −3 dBm, công suất thu từ −22 dBm đến −3 dBm; module có DDM theo datasheet.
Module hoạt động ở nhiệt độ nào?
Trả lời: Datasheet ghi nhiệt độ hoạt động và lưu kho đều từ −40 °C đến +85 °C, độ ẩm 10–90% không ngưng tụ.
